1、某某隧道施工方案一编制依据及原则1编制依据杭瑞高速公路贵州境遵义至毕节段第21合同段两阶段某某隧道施工图及设计文件。现行公路隧道设计规范，施工技术规范及规程，公路工程质量检验评定标准。杭瑞高速公路贵州境遵义至毕节段总监办和当地政府对环境保护等方面的具体规定和要求，当地多年来约定俗成的乡规民约和风土人情。与质量、环境、职业健康安全有关的法律、法规等。2编制原则根据工程实际情况，因地制宜制定切实可行的施工方案，合理安排施工顺序，确保工期、质量指标的圆满实现。理布置施工现场平面，尽量减少工程消耗，降低生产成本。积极采用、推广新工艺、新技术和新材料，增加产品的科技含量。采用平行、流水施工方法和网络计划

2、技术组织，进行有序、连续的施工。二、工程概况及地质条件某某隧道为连拱隧道，起讫里程K1733+135K1733+505，长370m，隧道穿越一坡体，最大埋深约42m，进出口段均处于浅埋偏压段。隧道平面线形进口段位于R=1100m的圆曲线上，出口段位于直线段上；隧道纵坡坡度-2.75。位处大方县六龙镇北面的郑家湾东面，机耕道可至隧址，交通条件一般。地质：隧道区上覆第四系残坡积层粉质粘土层，黄褐色、橙黄色，含碎石及角砾520%，硬塑可塑状，厚14m；下伏基岩为二叠系下茅口组灰白色中厚厚层状灰岩，呈灰色，细晶结构，岩石节理较发育，岩体较破碎，取芯呈柱状、短柱状。根据声波测试及地震勘探结果，Vp=42

3、00m/s。场区位于黔北台隆遵义断拱毕节北东向构造变形区两路口背斜南东翼，地层单斜、缓倾，岩层产状75851828，主要发育的两组节理裂隙，产状为19580和25285，节理裂隙发育密度一般520条/m3，局部可达30条/m3。根据本隧道的特点、设计文件及现场施工条件，采取从出口端进洞，首先施工中导洞，其次再施工隧道右幅，最后再开挖隧道左幅。洞口段进洞均采用超前大管棚施工。在进洞段20m范围左幅洞顶地表存在一冲沟, 冲沟坡度约20, 位于K1733+485处，冲沟内最小埋深约50cm。明暗交接位置左幅K1733+500断面隧道洞顶埋深约120cm , 右洞K1733+500断面隧道洞顶埋深约2

4、80cm。隧道穿越洞口浅埋偏压段，施工存在极大的坍方、冒顶等危险。且因为洞口明洞段爆破开挖，致使浅埋段地表开裂，土石分离。施工前须对该段进行预处理。三、现场施工组织1. 施工机械、设备及检测设备配置隧道主要施工设备配置见表3.1表3.1 主要机械设备和仪器表序号设备名称及描述(类别、型号、厂家)数量制造时间新旧程度自有或租赁功率/能力一开挖设备1电动空压机L3.5-20/8西安2200290%自有110kw2电动空压机VWJ-10/81200380%自有55kw3风动凿岩机YT-28天水22200990%自有耗气量3.3L/s4风镐G10无锡8200390%自有耗气量1.2m3/s二出碴设备1

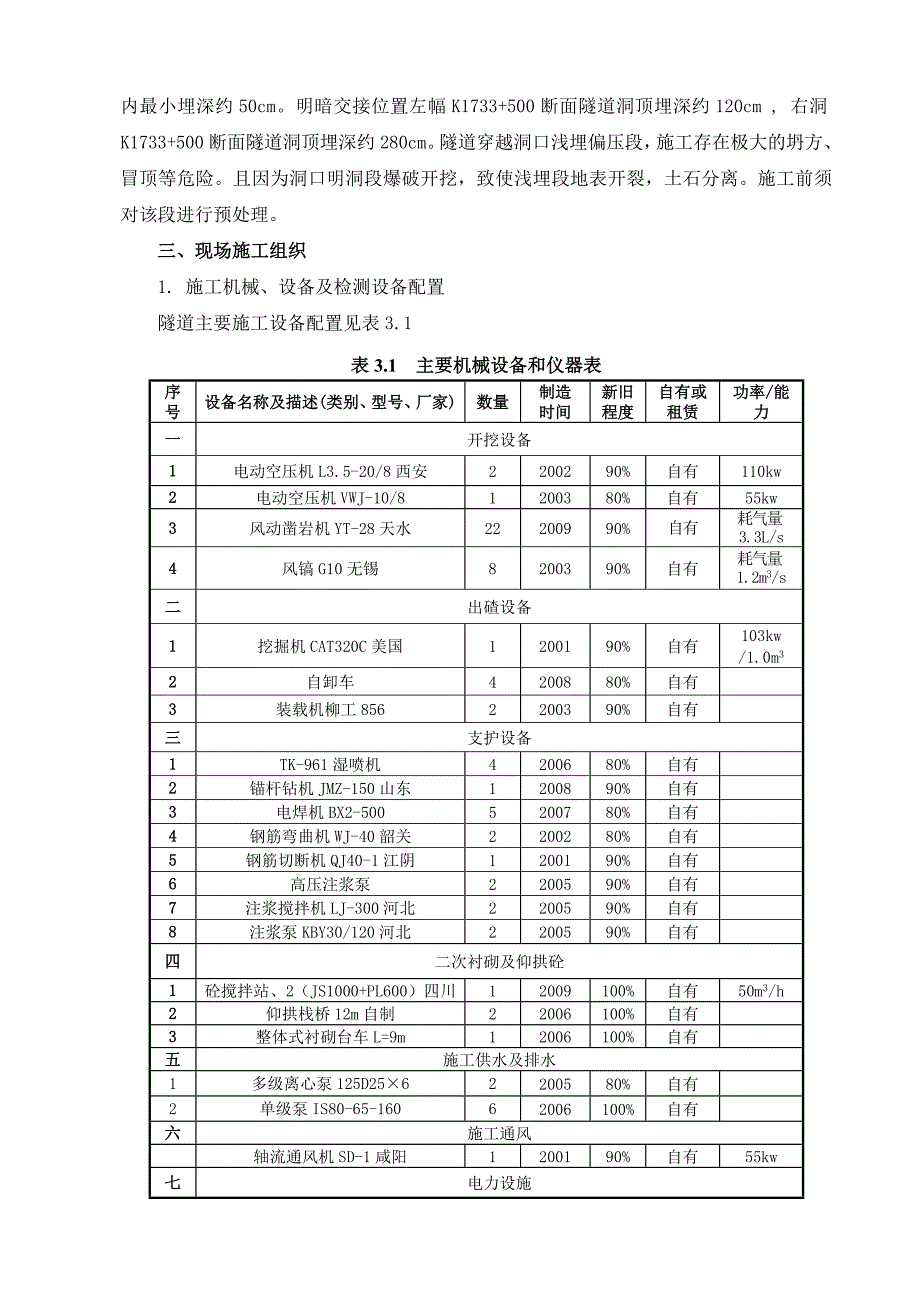

5、挖掘机CAT320C美国1200190%自有103kw/1.0m32自卸车4200880%自有3装载机柳工8562200390%自有三支护设备1TK-961湿喷机4200680%自有2锚杆钻机JMZ-150山东1200890%自有3电焊机BX2-500 5200780%自有4钢筋弯曲机WJ-40韶关2200280%自有5钢筋切断机QJ40-1江阴1200190%自有6高压注浆泵2200590%自有7注浆搅拌机LJ-300河北2200590%自有8注浆泵KBY30/120河北2200590%自有四二次衬砌及仰拱砼1砼搅拌站、2（JS1000+PL600）四川12009100%自有50m3/h2仰

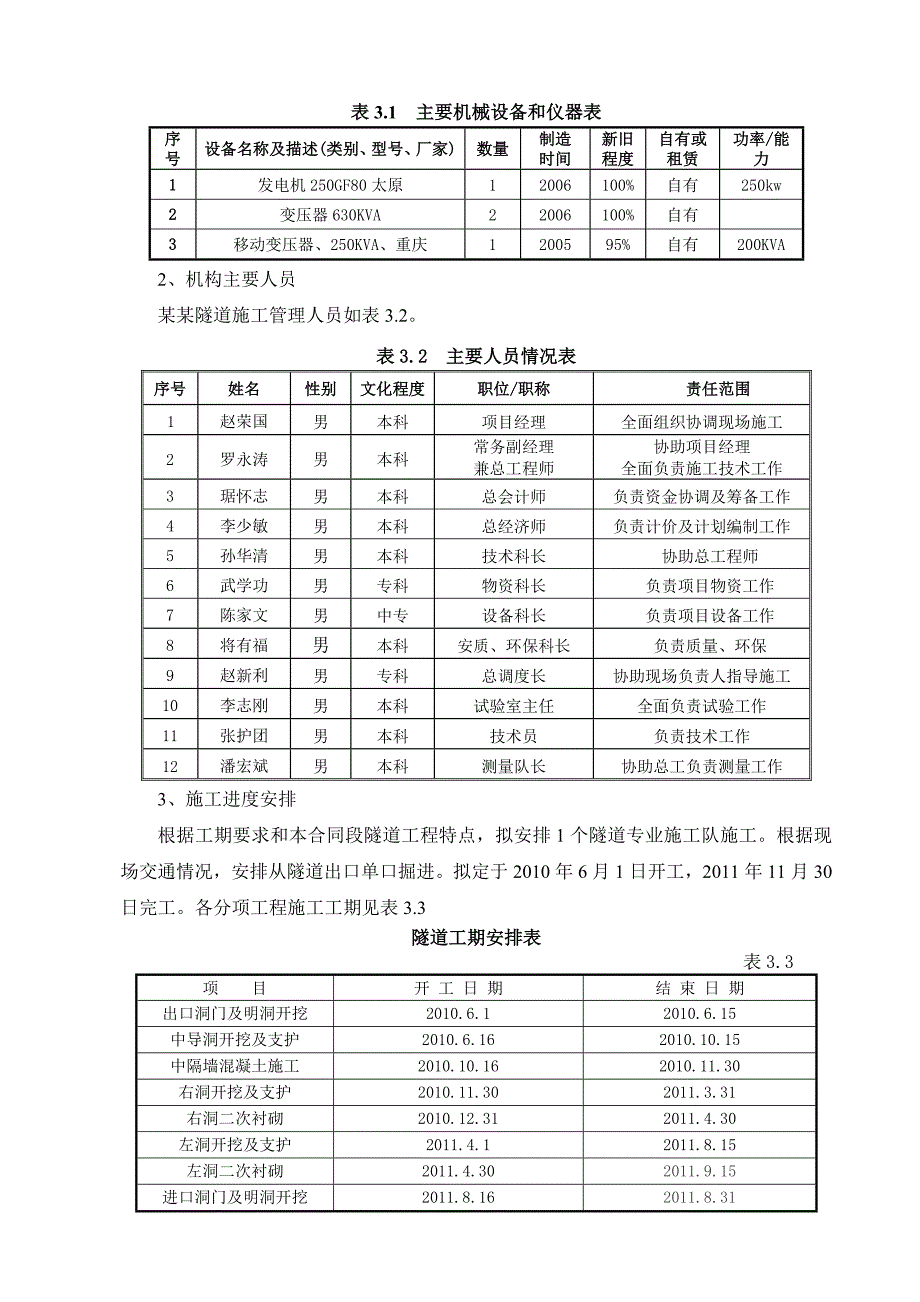

6、拱栈桥12m自制22006100%自有3整体式衬砌台车L=9m 12006100%自有五施工供水及排水1多级离心泵125D2562200580%自有2单级泵IS80-65-16062006100%自有六施工通风轴流通风机SD-1咸阳1200190%自有55kw七电力设施1发电机250GF80太原12006100%自有250kw2变压器630KVA22006100%自有3移动变压器、250KVA、重庆1200595%自有200KVA2、机构主要人员某某隧道施工管理人员如表3.2。表3.2 主要人员情况表序号姓名性别文化程度职位/职称责任范围1赵荣国男本科项目经理全面组织协调现场施工2罗永涛男本科

7、常务副经理兼总工程师协助项目经理全面负责施工技术工作3琚怀志男本科总会计师负责资金协调及筹备工作4李少敏男本科总经济师负责计价及计划编制工作5孙华清男本科技术科长协助总工程师6武学功男专科物资科长负责项目物资工作7陈家文男中专设备科长负责项目设备工作8将有福男本科安质、环保科长负责质量、环保9赵新利男专科总调度长协助现场负责人指导施工10李志刚男本科试验室主任全面负责试验工作11张护团男本科技术员负责技术工作12潘宏斌男本科测量队长协助总工负责测量工作3、施工进度安排根据工期要求和本合同段隧道工程特点，拟安排1个隧道专业施工队施工。根据现场交通情况，安排从隧道出口单口掘进。拟定于2010年6月

8、1日开工，2011年11月30日完工。各分项工程施工工期见表3.3隧道工期安排表 表3.3项 目开 工 日 期结 束 日 期出口洞门及明洞开挖2010.6.12010.6.15中导洞开挖及支护2010.6.162010.10.15中隔墙混凝土施工2010.10.162010.11.30右洞开挖及支护2010.11.302011.3.31右洞二次衬砌2010.12.312011.4.30左洞开挖及支护2011.4.12011.8.15左洞二次衬砌2011.4.302011.9.15进口洞门及明洞开挖2011.8.162011.8.31出口洞门及明洞施工2011.9.162011.9.30进口洞门

9、及明洞施工2011.9.302011.10.15附属工程2011.10.162011.10.31洞内路面及其它2011.11.12011.11.304、临建工程4.1施工现场规划原则满足施工、节省投资、减少占地、因地制宜、尽量利用既有设施。施工平面规划主要内容：生活生产房屋、施工便道、供电系统、供水系统、隧道供风、通风系统、临时排水系统、拌和站、加工厂、料场、弃渣场等。临时设施主要布置在隧道洞口。4.2施工临时设施布置及规划4.2.1生活、办公用房生活、办公、工地值班房均采用新建活动房。4.2.2生产及生活设施采用自建解决生产、生活用房。根据本工程上场人数及施工需要，计划修建生产房屋960m2

10、，生活房屋500m2。相邻生活区附近设钢构件加工间，集中加工各种钢结构件，实现工厂化管理，保证加工、生产的质量。在隧道口附近设置设备维修间，进行各种机械设备的日常维修保养工作，保证各种机械的正常运转。4.2.3施工便道隧道出口处距离地方机耕道较近，顺延机耕道至隧道出口新建施工便道，施工便道满足重型车辆与工程机械通行要求。施工便道技术标准：路基宽6m，30cm厚泥结碎石路面。4.2.4施工、生活用水由于本地区水资源缺乏，施工用水主要靠运送，在洞口附近建100m3水池一座，采用变频水泵供水至洞顶高山水池，洞内供水管路采用80mm无缝钢管。4.2.5施工、生活用电隧道施工用电以从地方接入供电为主，以
