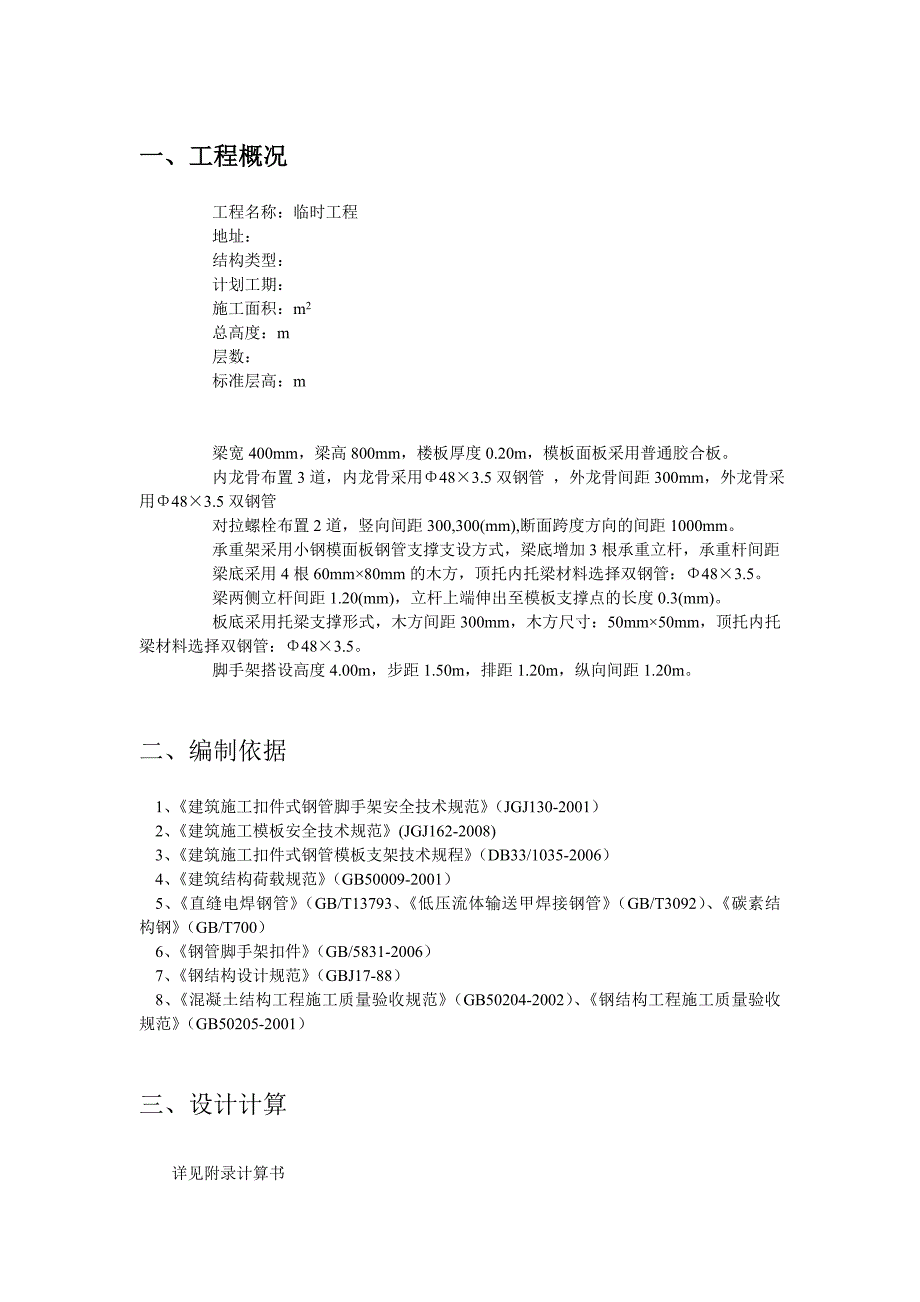

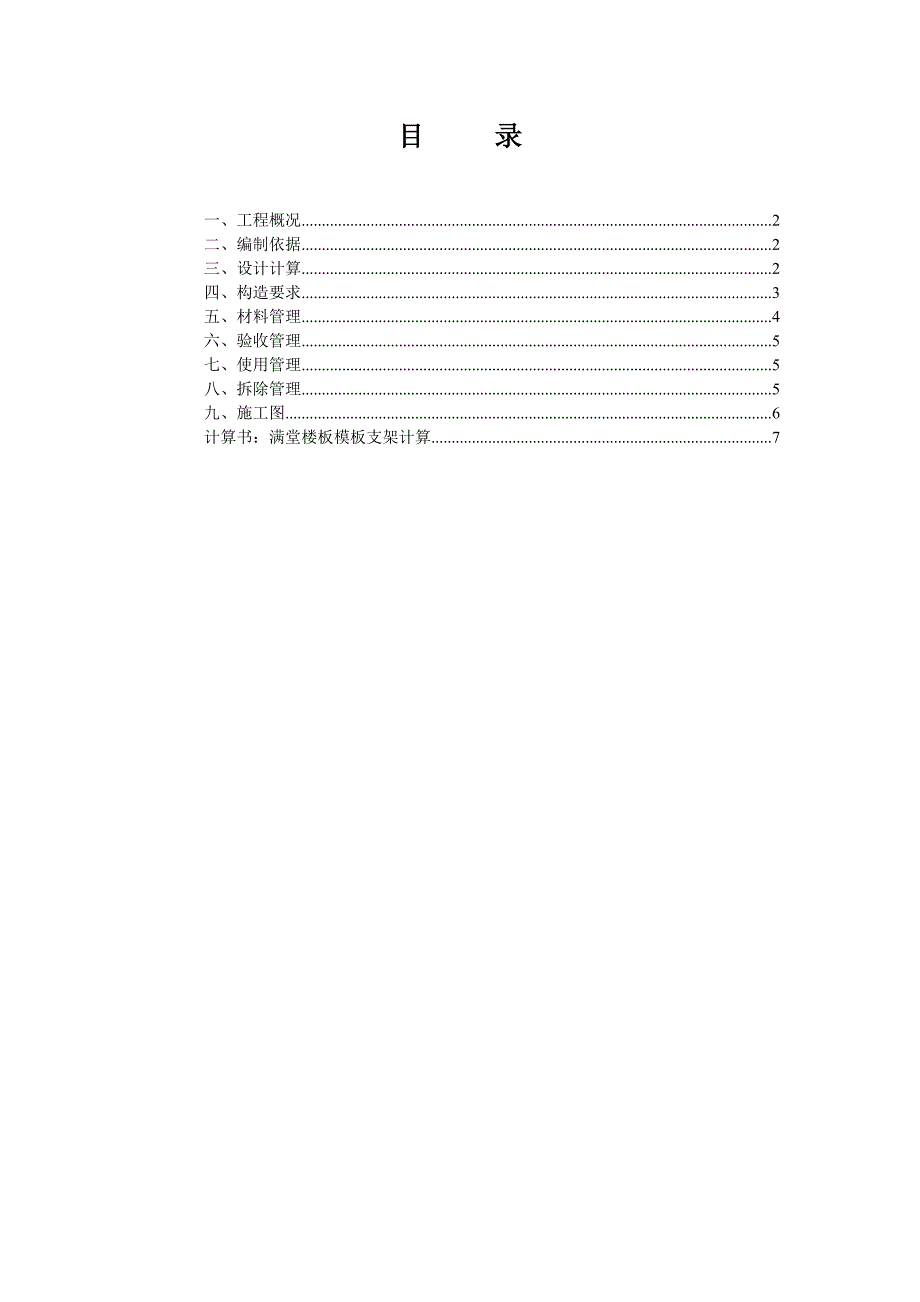

1、临时工程梁板模板支撑架设计方案工程名称:施工单位:编制人: 编制时间:审核人: 审核时间:目 录一、工程概况2二、编制依据2三、设计计算2四、构造要求3五、材料管理4六、验收管理5七、使用管理5八、拆除管理5九、施工图6计算书:满堂楼板模板支架计算7一、工程概况 工程名称:临时工程 地址: 结构类型: 计划工期: 施工面积:m2 总高度:m 层数: 标准层高:m 梁宽400mm,梁高800mm,楼板厚度0.20m,模板面板采用普通胶合板。 内龙骨布置3道,内龙骨采用483.5双钢管 ,外龙骨间距300mm,外龙骨采用483.5双钢管 对拉螺栓布置2道,竖向间距300,300(mm),断面跨度方
2、向的间距1000mm。 承重架采用小钢模面板钢管支撑支设方式,梁底增加3根承重立杆,承重杆间距 梁底采用4根60mm80mm的木方,顶托内托梁材料选择双钢管:483.5。 梁两侧立杆间距1.20(mm),立杆上端伸出至模板支撑点的长度0.3(mm)。 板底采用托梁支撑形式,木方间距300mm,木方尺寸:50mm50mm,顶托内托梁材料选择双钢管:483.5。 脚手架搭设高度4.00m,步距1.50m,排距1.20m,纵向间距1.20m。二、编制依据1、建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2001)2、建筑施工模板安全技术规范(JGJ162-2008)3、建筑施工扣件式钢管模板支
3、架技术规程(DB33/1035-2006)4、建筑结构荷载规范(GB50009-2001)5、直缝电焊钢管(GB/T13793、低压流体输送甲焊接钢管(GB/T3092)、碳素结构钢(GB/T700)6、钢管脚手架扣件(GB/5831-2006)7、钢结构设计规范(GBJ17-88)8、混凝土结构工程施工质量验收规范(GB50204-2002)、钢结构工程施工质量验收规范(GB50205-2001)三、设计计算详见附录计算书四、构造要求1架体总体要求(1) 对剪刀撑、水平杆、周边拉结等采取一系列加强措施。(2) 支模架体高宽比:模板支架的整体高宽比不应大于5。2架体立柱1 梁下优先采用可调托座
4、同时对采用可调托座时的构造做出了具体规定,以满足支撑系统的稳定性。2可调支托底部的立柱顶端应沿纵横向设置一道水平拉杆。扫地杆与顶部水平拉杆之间的间距,在满足模板设计所确定的水平拉杆歩距要求条件下,进行平均分配确定歩距后,在每一步距处纵横向应各设一道水平拉杆。当层高在820时,在最顶步距两水平拉杆中间应加设一道水平拉杆;当层高大于20时,在最顶两步距水平拉杆中间应分别增加一道水平拉杆。所有水平拉杆的端部均应与四周建筑物顶紧顶牢。无处可顶时,应在水平拉杆端部和中部沿竖向设置连续式剪刀撑。3模板支架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上,横向扫地杆
5、亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时,必须将高处的纵向扫地杆向低处延长两跨与立杆固定,高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mm。4木立柱的扫地杆、水平拉杆、剪刀撑应采用40mm50mm木条或25mm80mm的木板条与木立柱钉牢。钢管立柱的扫地杆、水平拉杆、剪刀撑应采用48mm3.5mm钢管,用扣件与钢管立柱扣牢。钢管扫地杆、水平拉杆应采用对接、剪刀撑应采用搭接,搭接长度不得小于500mm,并应采用2个旋转扣件分别在离杆端不小于100处进行固定。5 木立柱底部应设垫木,顶部应设支撑头。钢管立柱底部应设垫木和底座,顶部应设可调支
6、托。6 扣件式钢管立柱接长严禁搭接,必须采用对接扣件连接,相邻两立柱的对接接头不得在同步内,且对接接头沿竖向错开的距离不宜小于500,各接头中心距离主节点不宜大于歩距的1/3。(6) 采用扣件式钢管立柱时,严禁将上段的钢管与下段的钢管立柱错开固定在水平拉杆上。(4)可调托座使用:可调托座与钢管交接处应设置横向水平杆,托座顶距离水平杆的高度不应大于300mm。梁底立杆应按梁宽均匀设置,其偏差不应大于25mm,调节螺杆的伸缩长度不应大于200mm,另外,使用可调托座必须解决两者连接节点问题3架体水平杆(1) 每步的纵、横向水平杆应双向拉通。(2) 搭设要求:水平杆接长宜采用对接扣件连接,也可采用搭
7、接。对接、搭接应符合下列规定:a 对接扣件应交错布置:两根相邻纵向水平杆的接头不宜设置在同步或同跨内;不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm;各接头至最近主节点的距离不宜大于纵距的确1/3;b 搭接长度不应小于1m,应等距离设置3个旋转扣件固定,端部扣件盖板边缘至搭接水平杆杆端的距离不应小于100mm。(3)主节点处水平杆设置: 主节点处必须设置一根横向水平杆,用直角扣件扣接且严禁拆除。主节点两个直角扣件的中心距不应大于150mm。4剪刀撑剪刀撑包括两个垂直方向和水平方向三部分组成,要求根据工程结构情况具体说明设置数量注意:对于超高大跨大荷重支模架要针对性设置并绘图表
