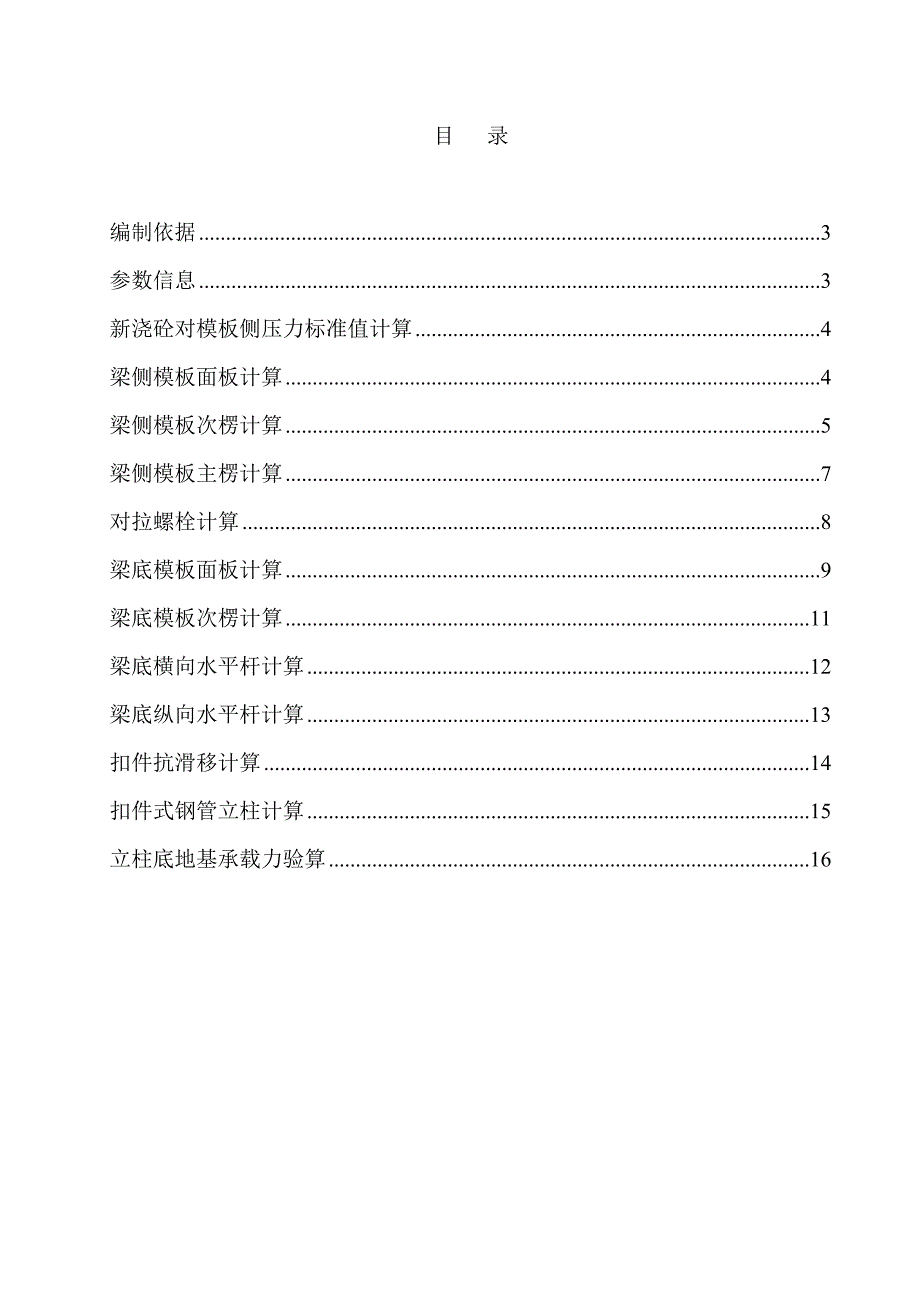

1、梁模板计算书工程名称：施工单位： 编 制 人： 目 录 编制依据3参数信息3新浇砼对模板侧压力标准值计算4梁侧模板面板计算4梁侧模板次楞计算5梁侧模板主楞计算7对拉螺栓计算8梁底模板面板计算9梁底模板次楞计算11梁底横向水平杆计算12梁底纵向水平杆计算13扣件抗滑移计算14扣件式钢管立柱计算15立柱底地基承载力验算16编制依据1、工程施工图纸及现场概况2、建筑施工模板安全技术规范JGJ162-20083、建筑施工高处作业安全技术规范（JGJ80-91）4、建筑施工安全检查标准（JGJ59-99）5、建筑施工手册6、建筑结构荷载规范（GB50009-2001）2006年版7、混凝土结构施工质量验

2、收规范（GB50204-2002）8、混凝土模板用胶合板GB/T17656-20089、木结构设计规范（GB50005-2003）10、钢结构设计规范（GB50017-2003）11、混凝土结构设计规范（GB50010-2002）。12、冷弯薄壁型钢结构技术规范(GB 50018-2002)参数信息模板支架参数梁截面宽度:0.35m；梁截面高度:0.8m；模板支架高度H:4.69m；楼板厚度:0.11m；立杆梁跨度方向间距la:1m；梁两侧立柱间距lb:1m,梁下增加1根立柱；水平杆最大步距: 1.2m；梁底面板下次楞采用：方木支撑；钢管按483.0计算；面板采用：12mm厚木胶合板梁侧模板参

3、数主楞龙骨材料：钢楞，截面类型为:圆钢管483.0 ；次楞龙骨材料：木楞，宽度:50mm 高度:80mm；主楞间距：500mm；次楞间距：87mm；穿梁螺栓水平间距：500mm；穿梁螺栓竖向间距：175mm；穿梁螺栓直径：12mm荷载参数永久荷载标准值：模板与小楞自重（G1k）：0.5kN/m2；每米立杆承受结构自重: 0.173kN/m；新浇筑砼自重（G2k）：24kN/m3；钢筋自重（G3k）：1.5kN/m3 ； 可变荷载标准值：施工人员及设备荷载（Q1k）:2.5kN/m2；振捣砼对水平面模板荷载（Q2k）：4kN/m2；振捣砼对垂直面模板荷载（Q2k）：2kN/m2；倾倒砼对梁侧模板

4、产生水平荷载（Q3k）：4kN/m2；7.4.1新浇砼对模板侧压力标准值计算新浇筑的混凝土作用于模板的侧压力标准值，按下列公式计算，并取其中的较小值:F=0.22ct012V=0.22245.71.21.21.22=52.873 kN/m2F=cH=240.8=19.200 kN/m2其中 c- 混凝土的重力密度，取24kN/m3； t0 - 新浇混凝土的初凝时间，取5.7小时； V - 混凝土的浇筑速度，取1.5m/h； H - 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取0.8m； 1- 外加剂影响修正系数，取1.2； 2- 混凝土坍落度影响修正系数，取1.2。根据以上两个公式计算，新

5、浇筑混凝土对模板的侧压力标准值取较小值19.200kN/m2。7.4.2梁侧模板面板计算面板采用木胶合板，厚度为12mm，按简支跨计算,验算跨中最不利抗弯强度和挠度。取主楞间距0.50m作为计算单元。面板的截面抵抗矩W= 50.001.21.2/6=12.000cm3；截面惯性矩I= 50.001.21.21.2/12=7.200cm4；1) 强度验算（1）、计算时两端按简支板考虑，其计算跨度取支承面板的次楞间距，L=0.09m。（2）、荷载计算新浇筑混凝土对模板的侧压力标准值G4k=19.200kN/m2，振捣砼对侧模板产生的荷载标准值Q2K=2kN/m2。均布线荷载设计值为：q1=0.91

6、.219200+1.420000.50=11628N/mq1=0.91.3519200+1.40.720000.50= 12546N/m根据以上两者比较应取q1= 12546N/m作为设计依据。（3）、强度验算施工荷载为均布线荷载：M1=q1l2=125460.092=12.70Nm88面板抗弯强度设计值f=12.5N/mm2；=Mmax=12.70103=1.06N/mm2 f=12.5N/mm2W12.000103面板强度满足要求!2) 挠度验算验算挠度时不考虑可变荷载值，仅考虑永久荷载标准值，故其作用效应的线荷载计算如下：q = 0.5019200=9600N/m=9.600N/mm；面

7、板最大容许挠度值: 90.00/250=0.36mm；面板弹性模量: E = 4500N/mm2；=5ql4=59.60090.004=0.025mm 0.36mm384EI38445007.200104满足要求!7.4.3梁侧模板次楞计算次楞采用木楞，宽度:50mm 高度:80mm 间距：0.087m 截面抵抗矩W和截面惯性矩I分别为:截面抵抗矩W =5.08.08.0/6=53.333cm3；截面惯性矩I =5.08.08.08.0/12=213.333cm4；1) 强度验算（1）、次楞承受模板传递的荷载，按均布荷载作用下三跨连续梁计算，其计算跨度取主楞间距，L=0.5m。次楞计算简图 l

8、=0.5m（2）、荷载计算新浇筑混凝土对模板的侧压力标准值G4k=19.200kN/m2，振捣砼对侧模板产生的荷载标准值Q2K=2kN/m2。均布线荷载设计值为：q1=0.91.219200+1.420000.087=2023N/mq2=0.91.3519200+1.40.720000.087= 2183N/m根据以上两者比较应取q=2183 N/m作为设计依据。（3）、强度验算计算最大弯矩：Mmax=0.1ql2=0.12.1830.52=0.055kNm最大支座力：1.1ql=1.12.1830.5=1.20kN次楞抗弯强度设计值f17N/mm2。=Mmax=0.055106=1.031N

9、/mm2 17N/mm2W53.333103 满足要求!2) 挠度验算验算挠度时不考虑可变荷载值，仅考虑永久荷载标准值，故其作用效应的线荷载计算如下：q = 192000.087=1670N/m=1.670N/mm；次楞最大容许挠度值：l/250 =500/250 =2.0 mm；次楞弹性模量: E = 10000N/mm2；=0.677ql4=0.6771.6705004= 0.033mm 2.0mm100EI10010000213.333104 满足要求!7.4.4梁侧模板主楞计算主楞采用钢楞，截面类型为:圆钢管483.0 间距：0.50m 截面抵抗矩W和截面惯性矩I分别为:截面抵抗矩W

10、=4.49cm3；截面惯性矩I =10.78cm4；1) 强度验算（1）、主楞承受次楞传递的集中荷载P=1.20kN，按集中荷载作用下三跨连续梁计算，其计算跨度取穿梁螺栓间距，L=0.175m。主楞计算简图(kN)主楞弯矩图(kN.m)（2）、强度验算最大弯矩Mmax=0.037kNm主楞抗弯强度设计值f215N/mm2。=Mmax=0.037106=8.241N/mm2 215N/mm2W4.490103 满足要求!2) 挠度验算验算挠度时不考虑可变荷载值，仅考虑永久荷载标准值，其作用效应下次楞传递的集中荷载P=0.919kN，主楞弹性模量: E = 206000N/mm2。主楞最大容许挠度

11、值：l/250 =175/250 = 1mm；经计算主楞最大挠度Vmax=0.003mm N=2.15kN。满足要求!7.4.6 梁底模板面板计算面板采用木胶合板，厚度为12mm。 取梁底横向水平杆间距0.5m作为计算单元。面板的截面抵抗矩W= 50.01.21.2/6=12.000cm3；截面惯性矩I= 50.01.21.21.2/12=7.200cm4；1) 强度验算（1）、梁底次楞为4根，面板按连续梁计算，其计算跨度取梁底次楞间距，L=0.117m。（2）、荷载计算作用于梁底模板的均布线荷载设计值为：q1=0.91.2(240.8+1.50.8+0.5)+1.440.5=13.81kN/

12、mq1=0.91.35(240.8+1.50.8+0.5)+1.40.740.5= 14.46kN/m根据以上两者比较应取q1= 14.46kN/m作为设计依据。计算简图(kN)弯矩图(kN.m)经过计算得到从左到右各支座力分别为：N1=0.677kN;N2=1.861kN;N3=1.861kN;N4=0.677kN;最大弯矩 Mmax = 0.020kN.m梁底模板抗弯强度设计值f (N/mm2) =12.5 N/mm2；梁底模板的弯曲应力按下式计算：=Mmax=0.020106=1.667N/mm2 12.5N/mm2W12.000103满足要求!2) 挠度验算验算挠度时不考虑可变荷载值，

13、仅考虑永久荷载标准值，故其作用效应的线荷载计算如下：q = 0.5（240.81.50.80.5）=10.45kN/m；计算简图(kN)面板弹性模量: E = 4500N/mm2；经计算，最大变形 Vmax = 0.041mm梁底模板的最大容许挠度值: 117/250 =0.5 mm；最大变形 Vmax = 0.041mm 0.5mm满足要求!7.4.7 梁底模板次楞计算本工程梁底模板次楞采用方木，宽度50mm，高度80mm。次楞的截面惯性矩I和截面抵抗矩W分别为:W=5.08.08.0/6= 53.333cm3；I=5.08.08.08.0/12= 213.333cm4；1) 强度验算最大弯矩考虑为永久荷载与可变荷载的计算值最不利分配的弯矩和，取受力最大的次楞，按照三跨连续梁进行计算，其计算跨度取次楞下水平横杆的间距，L=0.5m。次楞计算简图 l=0.5m荷
