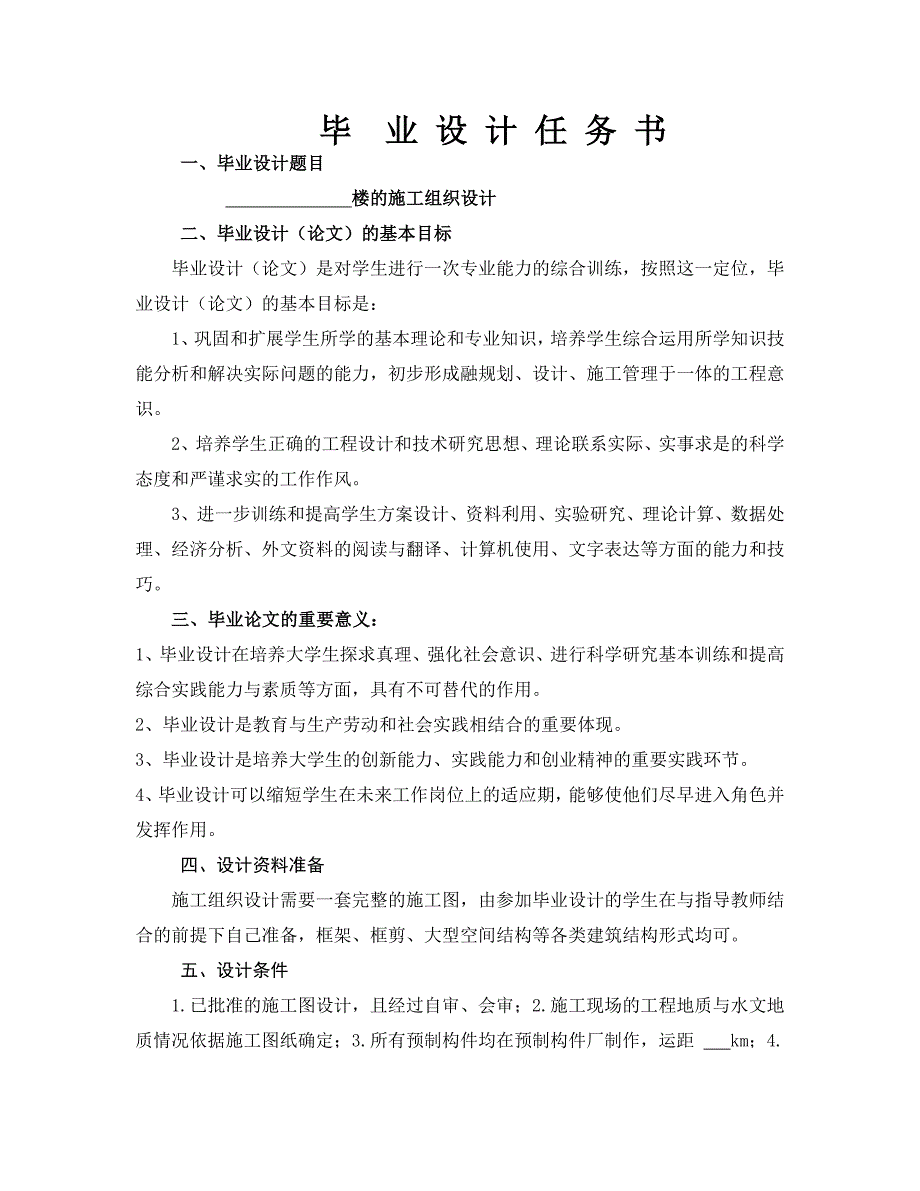

1、毕 业 设 计 任 务 书 一、毕业设计题目 楼的施工组织设计 二、毕业设计（论文）的基本目标毕业设计（论文）是对学生进行一次专业能力的综合训练，按照这一定位，毕业设计（论文）的基本目标是：1、巩固和扩展学生所学的基本理论和专业知识，培养学生综合运用所学知识技能分析和解决实际问题的能力，初步形成融规划、设计、施工管理于一体的工程意识。2、培养学生正确的工程设计和技术研究思想、理论联系实际、实事求是的科学态度和严谨求实的工作作风。3、进一步训练和提高学生方案设计、资料利用、实验研究、理论计算、数据处理、经济分析、外文资料的阅读与翻译、计算机使用、文字表达等方面的能力和技巧。三、毕业论文的重要意义

2、：1、毕业设计在培养大学生探求真理、强化社会意识、进行科学研究基本训练和提高综合实践能力与素质等方面，具有不可替代的作用。2、毕业设计是教育与生产劳动和社会实践相结合的重要体现。3、毕业设计是培养大学生的创新能力、实践能力和创业精神的重要实践环节。4、毕业设计可以缩短学生在未来工作岗位上的适应期，能够使他们尽早进入角色并发挥作用。 四、设计资料准备施工组织设计需要一套完整的施工图，由参加毕业设计的学生在与指导教师结合的前提下自己准备，框架、框剪、大型空间结构等各类建筑结构形式均可。 五、设计条件1.已批准的施工图设计，且经过自审、会审；2.施工现场的工程地质与水文地质情况依据施工图纸确定；3.

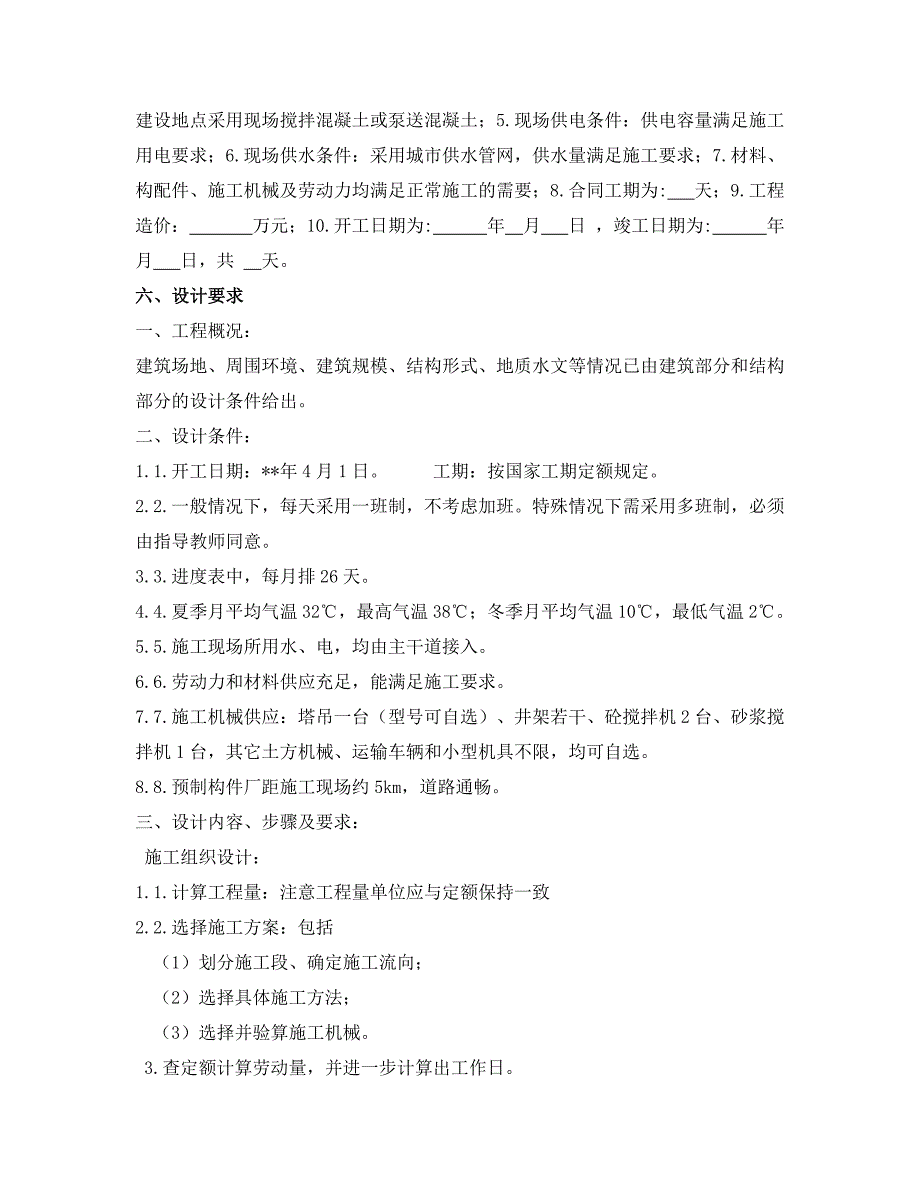

3、所有预制构件均在预制构件厂制作，运距 km；4.建设地点采用现场搅拌混凝土或泵送混凝土；5.现场供电条件：供电容量满足施工用电要求；6.现场供水条件：采用城市供水管网，供水量满足施工要求；7.材料、构配件、施工机械及劳动力均满足正常施工的需要；8.合同工期为: 天；9.工程造价： 万元；10.开工日期为: 年 月 日 ，竣工日期为: 年 月 日，共 天。六、设计要求一、工程概况： 建筑场地、周围环境、建筑规模、结构形式、地质水文等情况已由建筑部分和结构部分的设计条件给出。 二、设计条件： 1.1.开工日期：*年4月1日。 工期：按国家工期定额规定。 2.2.一般情况下，每天采用一班制，不考虑加

4、班。特殊情况下需采用多班制，必须由指导教师同意。 3.3.进度表中，每月排26天。 4.4.夏季月平均气温32，最高气温38；冬季月平均气温10，最低气温2。 5.5.施工现场所用水、电，均由主干道接入。 6.6.劳动力和材料供应充足，能满足施工要求。 7.7.施工机械供应：塔吊一台（型号可自选）、井架若干、砼搅拌机2台、砂浆搅拌机1台，其它土方机械、运输车辆和小型机具不限，均可自选。 8.8.预制构件厂距施工现场约5km，道路通畅。 三、设计内容、步骤及要求： 施工组织设计： 1.1.计算工程量：注意工程量单位应与定额保持一致 2.2.选择施工方案：包括 （1）划分施工段、确定施工流向； （

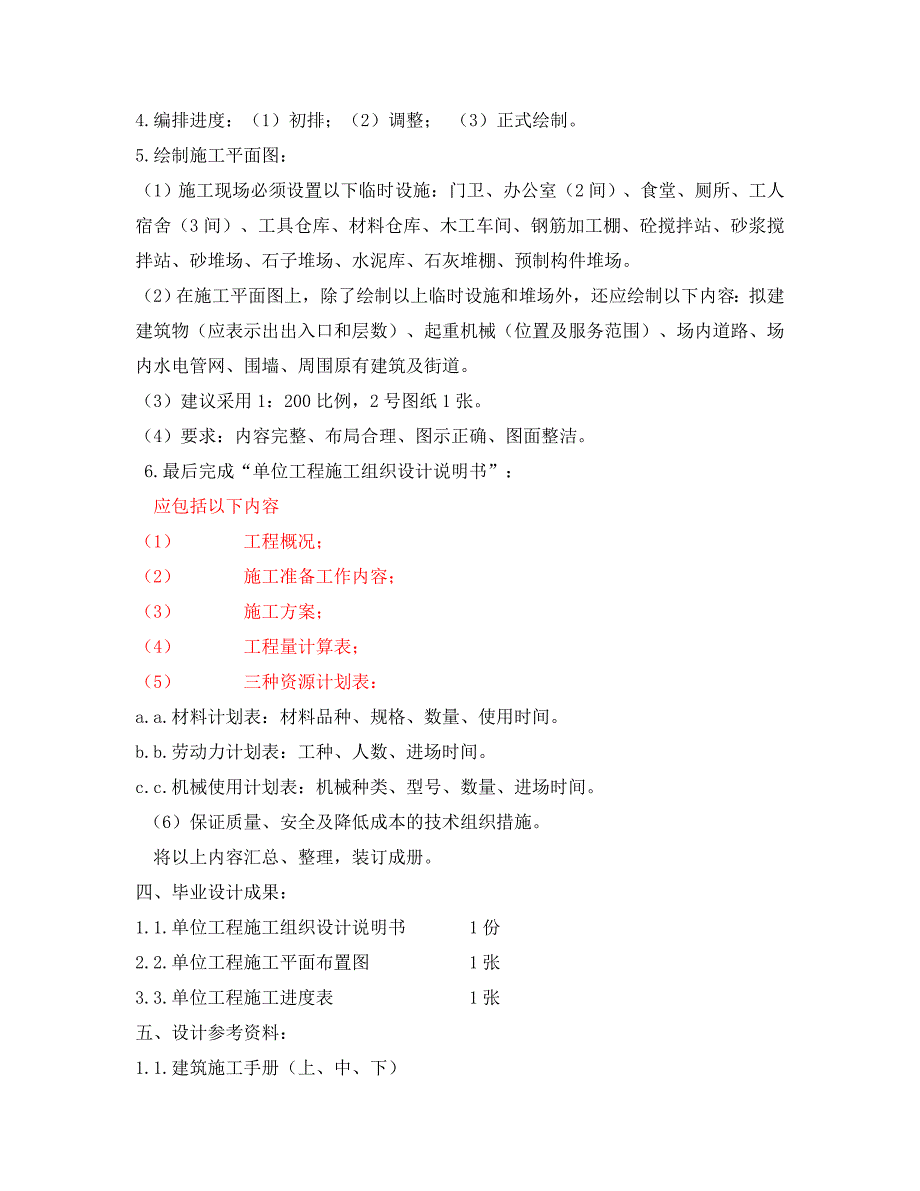

5、2）选择具体施工方法； （3）选择并验算施工机械。 3.查定额计算劳动量，并进一步计算出工作日。 4.编排进度：（1）初排；（2）调整； （3）正式绘制。 5.绘制施工平面图： （1）施工现场必须设置以下临时设施：门卫、办公室（2间）、食堂、厕所、工人宿舍（3间）、工具仓库、材料仓库、木工车间、钢筋加工棚、砼搅拌站、砂浆搅拌站、砂堆场、石子堆场、水泥库、石灰堆棚、预制构件堆场。 （2）在施工平面图上，除了绘制以上临时设施和堆场外，还应绘制以下内容：拟建建筑物（应表示出出入口和层数）、起重机械（位置及服务范围）、场内道路、场内水电管网、围墙、周围原有建筑及街道。 （3）建议采用1：200比例，2

6、号图纸1张。 （4）要求：内容完整、布局合理、图示正确、图面整洁。 6.最后完成“单位工程施工组织设计说明书”： 应包括以下内容 （1） 工程概况； （2） 施工准备工作内容； （3） 施工方案； （4） 工程量计算表； （5） 三种资源计划表： a.a.材料计划表：材料品种、规格、数量、使用时间。 b.b.劳动力计划表：工种、人数、进场时间。 c.c.机械使用计划表：机械种类、型号、数量、进场时间。 （6）保证质量、安全及降低成本的技术组织措施。 将以上内容汇总、整理，装订成册。 四、毕业设计成果： 1.1.单位工程施工组织设计说明书 1份 2.2.单位工程施工平面布置图 1张 3.3.单位

7、工程施工进度表 1张 五、设计参考资料： 1.1.建筑施工手册（上、中、下） 2.2.四川省建筑安装工程劳动定额 3.3.建筑安装工程工期定额 六、附录： 1.凡钢筋砼结构构件已有配筋图者，必须按施工图图示尺寸逐根计算钢筋用量。无配筋图者，可参照下表所给构件含钢量估算： 预制构件（kg/m3） 现浇构件（kg/m3） 构件名称 含钢量 构件名称 含钢量 Z 162.8 J 64.1 L,GL,TL 167.3 Z 146.3 平板 81.5 GZ 123.5 空心板 53.3 JL 118.9 槽形板 84.1 L 156.4 屋面板 110.8 QL 99.6 楼梯段 74.3 有梁板 12

8、3.0 踏步 79.3 无梁板 104.9 YKB 42.6 平板 72.0 楼梯 12kg/m2 雨蓬 6.5kg/m2 2.临时设施、作业棚面积参考表 名称 单位 面积定额 办公室 m2/人 3.5 工人宿舍 m2/人 2.8 食堂 m2/人 0.5 门卫室 m2/人 8 木工棚 m2/人 2 钢筋加工棚 m2/人 3 砼搅拌站 m2/台 2025 仓库（综合） m2/人 0.60.8 水泥库 m2/吨 0.7 生石灰库 吨/m2 1.7 砂子 m3/m2 2 石子 m3/m2 2 预制构件 m3/m2 0.30.8 红砖 千匹/m2 0.70.8 3.主要工种工作面参考数据： 种类 工序

9、名称 工作面（m2/人） 平 面 形 地面抹灰 3040 地面油漆 2022 地面水磨石 1218 板支模板 2025 板扎钢筋 3035 板浇砼 1012 立 面 形 墙模板 1218 墙抹灰 2026 柱抹灰 913 刷浆 100120 油漆 4050 安门窗 79 仰 面 形 梁抹灰 1112 天棚抹灰 1820 天棚刷浆 80100 天棚钉板 1012 种类 工序名称 工作面（m/人） 带 形 挖基槽 34 砌砖基础 22.5 砌砖墙 68 支梁模板 78 扎梁钢筋 810 浇梁砼 1.52.5 种类 工序名称 工作面（m2/人） 坑 形 挖基坑 22.5 砌砖柱 0.20.4 支柱模板 0.150.2 扎柱钢筋 0.60.7 浇柱砼 0.150.25 4.施工进度表： 序 号 分部分项 工程名称 工程量 时间定额 劳动量 (工日） 需用机械 每天工作班数 每班工人数 工 作 天数 施 工 进 度 单位 数量 名称 台班数 4 月 5 月 2 4 2 4 1 基础工程 2 3 4 5 主 体 工 程 6 7 8 9 10 11 12 13 屋面防水 14 15 16 17 装饰工程
