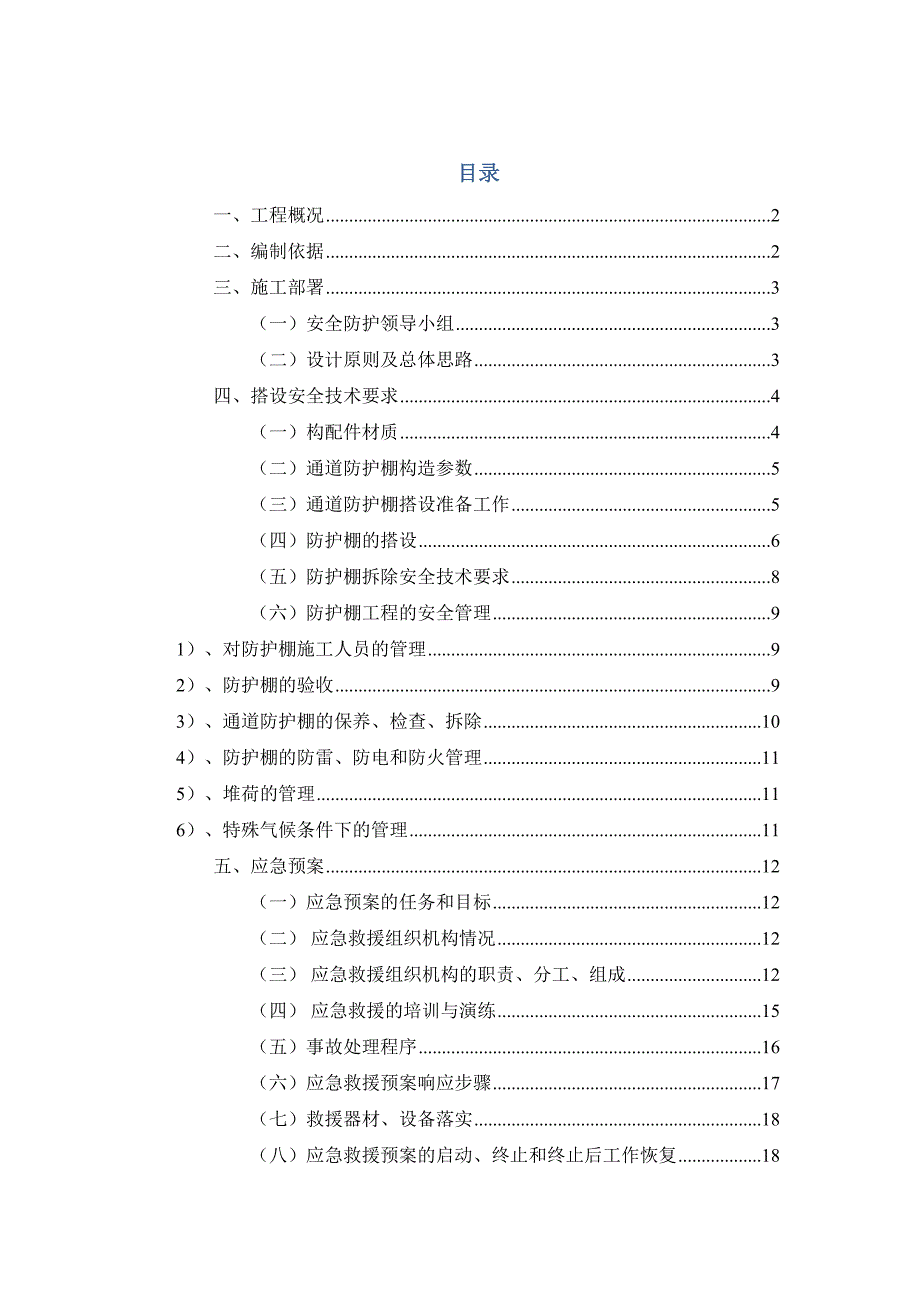

1、目录一、工程概况2二、编制依据2三、施工部署3（一）安全防护领导小组3（二）设计原则及总体思路3四、搭设安全技术要求4（一）构配件材质4（二）通道防护棚构造参数5（三）通道防护棚搭设准备工作5（四）防护棚的搭设6（五）防护棚拆除安全技术要求8（六）防护棚工程的安全管理91）、对防护棚施工人员的管理92）、防护棚的验收93）、通道防护棚的保养、检查、拆除104）、防护棚的防雷、防电和防火管理115）、堆荷的管理116）、特殊气候条件下的管理11五、应急预案12（一）应急预案的任务和目标12（二）应急救援组织机构情况12（三）应急救援组织机构的职责、分工、组成12（四）应急救援的培训与演练15（五

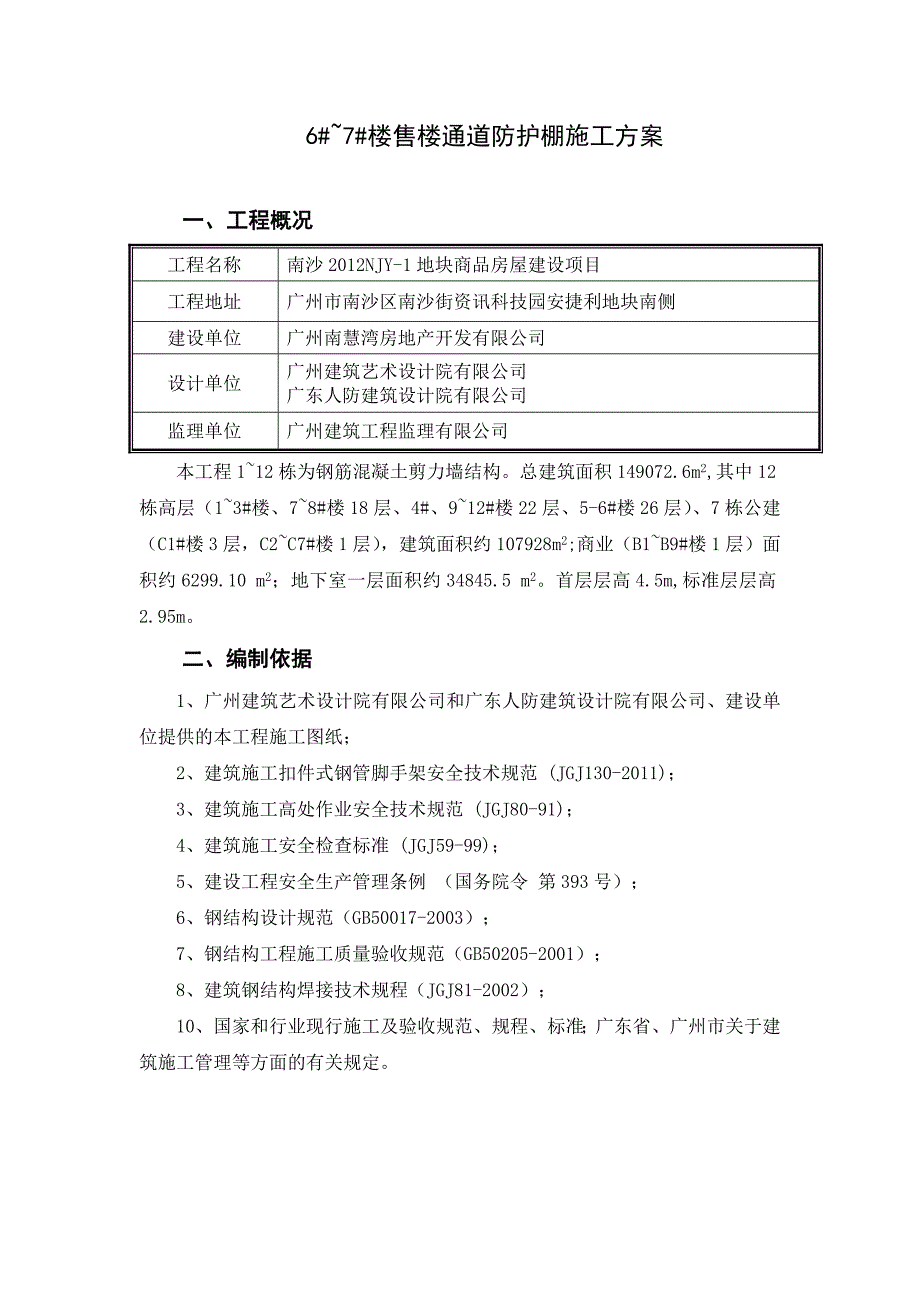

2、）事故处理程序16（六）应急救援预案响应步骤17（七）救援器材、设备落实18（八）应急救援预案的启动、终止和终止后工作恢复18 6#7#楼售楼通道防护棚施工方案一、 工程概况工程名称南沙2012NJY-1地块商品房屋建设项目工程地址广州市南沙区南沙街资讯科技园安捷利地块南侧建设单位广州南慧湾房地产开发有限公司设计单位广州建筑艺术设计院有限公司 广东人防建筑设计院有限公司监理单位广州建筑工程监理有限公司本工程112栋为钢筋混凝土剪力墙结构。总建筑面积149072.6m2,其中12栋高层（13#楼、78#楼18层、4#、912#楼22层、5-6#楼26层）、7栋公建（C1#楼3层，C2C7#楼1层

3、），建筑面积约107928m2;商业（B1B9#楼1层）面积约6299.10 m2；地下室一层面积约34845.5 m2。首层层高4.5m,标准层层高2.95m。二、编制依据1、广州建筑艺术设计院有限公司和广东人防建筑设计院有限公司、建设单位提供的本工程施工图纸；2、建筑施工扣件式钢管脚手架安全技术规范 (JGJ130-2011)；3、建筑施工高处作业安全技术规范 (JGJ80-91)；4、建筑施工安全检查标准 (JGJ59-99)；5、建设工程安全生产管理条例 （国务院令 第393号）；6、钢结构设计规范（GB50017-2003）；7、钢结构工程施工质量验收规范（GB50205-2001）

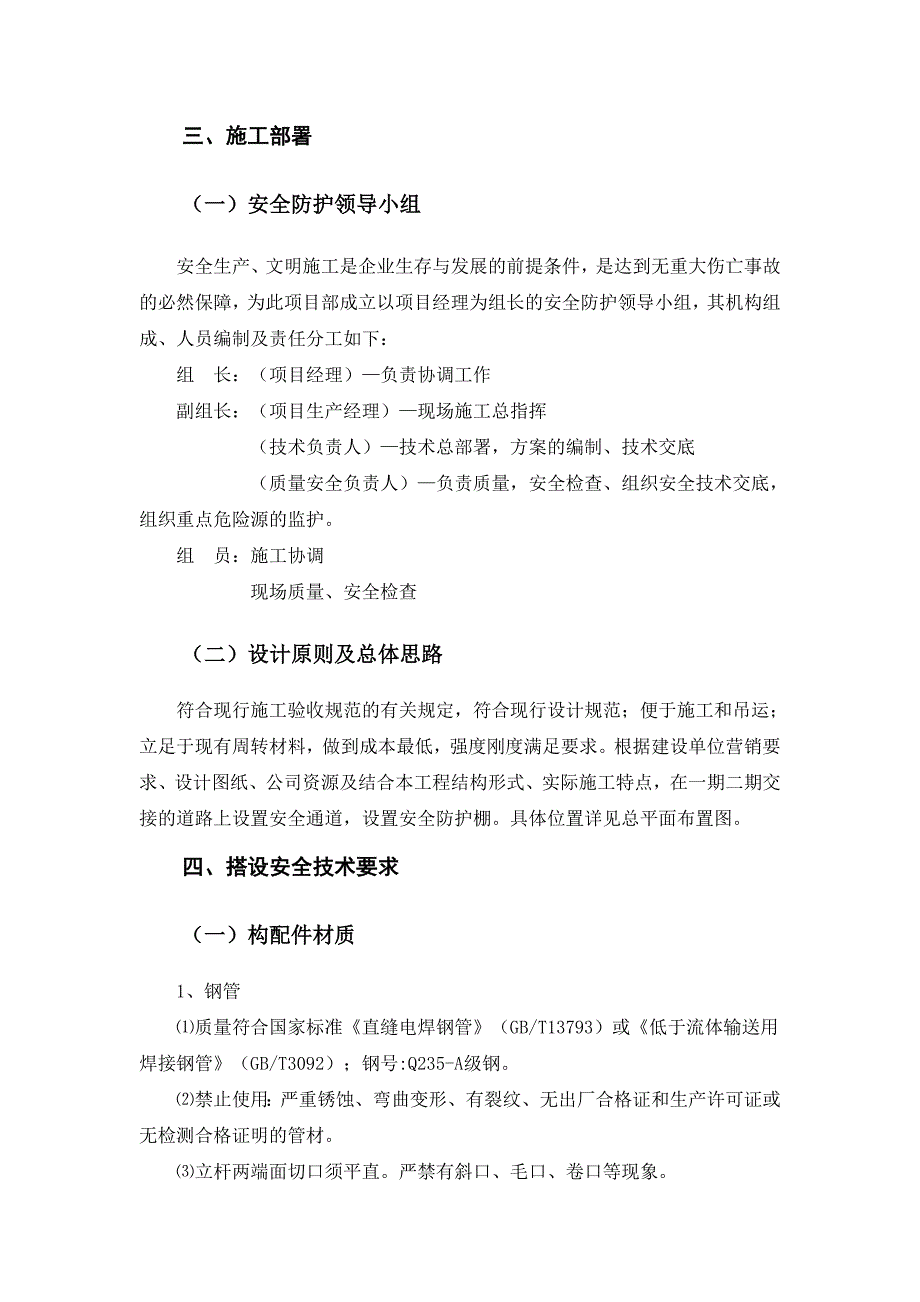

4、；8、建筑钢结构焊接技术规程（JGJ81-2002）；10、国家和行业现行施工及验收规范、规程、标准；广东省、广州市关于建筑施工管理等方面的有关规定。三、施工部署（一）安全防护领导小组安全生产、文明施工是企业生存与发展的前提条件，是达到无重大伤亡事故的必然保障，为此项目部成立以项目经理为组长的安全防护领导小组，其机构组成、人员编制及责任分工如下：组 长：（项目经理）负责协调工作副组长：（项目生产经理）现场施工总指挥 （技术负责人）技术总部署，方案的编制、技术交底 （质量安全负责人）负责质量，安全检查、组织安全技术交底，组织重点危险源的监护。组 员：施工协调 现场质量、安全检查（二）设计原则及总

5、体思路符合现行施工验收规范的有关规定，符合现行设计规范；便于施工和吊运；立足于现有周转材料，做到成本最低，强度刚度满足要求。根据建设单位营销要求、设计图纸、公司资源及结合本工程结构形式、实际施工特点，在一期二期交接的道路上设置安全通道，设置安全防护棚。具体位置详见总平面布置图。四、搭设安全技术要求（一）构配件材质1、钢管质量符合国家标准直缝电焊钢管（GB/T13793）或低于流体输送用焊接钢管（GB/T3092）；钢号:Q235-A级钢。禁止使用：严重锈蚀、弯曲变形、有裂纹、无出厂合格证和生产许可证或无检测合格证明的管材。立杆两端面切口须平直。严禁有斜口、毛口、卷口等现象。所有钢管在搭设前一遍

6、防锈漆一遍面漆均应刷到位，纵横向水平杆2、扣件符合国家标准钢管脚手架扣件（GB15831）。禁止使用：脆裂、变形、滑丝、无出厂合格证和生产许可证或无检测合格证明的扣件。在螺栓拧紧力矩达65N.m时，不得发生破坏。新、旧扣件均应进行防锈处理。3、密目网网质符合GB16909-97标准。2000目/cm2，每张网上均缝有出厂“合格证”和“安监”标志。禁止采购和使用无生产许可证，无出厂合格证，无检测合格报告的“三无”劣质密目网。禁止使用破损或有混凝土浆水污染的密目网。4、钢脚手板钢脚手板:整齐完好、不准使用锈蚀严重、破损、散边的钢脚手板。5、层板：915mm1830mm18mm红层板6、木方：50m

7、m100mm材料的特性表材料名称及 规 格截面面积A(mm2)回转半径R(mm)抵抗矩W(mm3)惯性矩I(mm4)弹性模量E(N/mm2)容许强度F(/mm2)焊接钢管483.2(按3.0计算)4523915.850801219002.06105205脚手架体系组合材料的力学性能钢管483.2（按3.0计算）扣 件十字旋转对接单位重量3.84kg/m1.32kg/只1.46kg/只1.84kg/只容许荷载/8000N8000N2500N（二）通道防护棚构造参数1、总要求：横平竖直、底脚着实、层层托牢、支撑挺直、通畅平坦、安全设施齐全、牢固。2、尺寸与角度立柱中心纵距：la=2.5m立柱中心横

8、距：la=4.6m步距：h=1.5m立柱截面:0.4m*0.4m小横杆伸出长度：里内立杆30cm，宽度15cm剪刀撑：连续设置；斜度45-60；4 la；6m扣件扭力矩：螺栓拧紧扭力矩40N.m，且65N.m变形与偏差：立杆：垂直偏差1/200(即20m高10cm)；大横杆：允许挠度杆长的1/150。（三）通道防护棚搭设准备工作本防护棚即采用483.2钢管和扣件进行搭设。1、根据施工图纸及现场特点，结合防护棚搭设的有关规定，编制施工方案，并报公司审批后方能搭设。2、对施工作业人员、所有架工操作人员上岗证进行核查有效上岗特殊操作证，并对作业人员进行技术交底和安全交底。3、对所使用的周转材料进行检

9、查验收。检查钢管、扣件、钢脚手板、安全网是否有材质证明或合格证，并现场检验其外观质量是否符合要求。本工程脚手架搭设采用483.2mm焊接钢管；不得使用弯瘪，锈蚀严重和裂纹钢管、焊接钢管；扣件不得有裂缝，滑丝现象；竹笆不得有枯脆、破损散边现象；安全网不得有破损、孔洞。5、基础处理：由于本防护棚搭设在已经施工完成的地下室顶板面上，为避免立杆对成品道路的破坏，沿立柱下通铺200mm*200mm*3mm厚钢板做垫板。（四）防护棚的搭设搭设时为了达到外观横平竖直，几何图形一致的效果，保证架工自身的安全，架工必须遵守搭设顺序，不得随意施工。必须集体配合。构件的运输、操作部位的材料堆放都必须服从高处作业技术

10、规范的要求，严格禁止物件传递以抛掷方式进行。1、搭设顺序：立柱小横杆大横杆临时拉结栏杆剪刀撑防护棚顶下层大横杆斜撑防护棚顶下层纵向水平杆防护棚顶下层竹笆铺设防护棚顶上层大横杆防护棚顶上层纵向水平杆防护棚顶上层竹笆铺设防护棚顶边缘防护栏杆横杆搭设防护棚顶侧面防护立笆铺设。2、首步步距为0.8m，第二步以上为1.5m，在立杆距地面200mm处应设通长扫地杆，防护棚立柱横距为2.5m，纵向间距1.5m。3、立柱：考虑美观、稳固，立柱采用灯笼架，每个立柱截面为400mm*400mm，由4根6m长立杆组成，4根立杆采用500mm长水平小横杆连成整体。小横杆步距1.5m，每步4根小横杆沿立柱内侧采用十字扣

11、件与立杆相连，立柱搭设前要先铺好垫块，立柱搭设在垫块上。立柱搭设完成要先设置扫地杆、抛撑，纵横方向的立柱同时搭设，横向应临时设置拉杆将立柱临时拉结，纵横两个方向立柱间距、平直度必须控制好，纵向需要拉通线调整其位置是否对齐。必须里外交错，纵横交错，竖杆必须集体配合，按里立杆小横杆扫地杆临时拉杆的搭设顺序，依次进行。立立柱时要临时固定。临时固定方法设临时斜撑，架设脚手架时切忌单独一人操作，要防止脚手架倒塌伤人。4、立柱安装完成并临时固定好 之后，搭设第二步小横杆纵向水平杆横向临时拉结横杆，纵横两个方向同时搭设，依次往上，在搭设防护棚顶下层防护时，应先搭设横向水平杆，横向水平杆两端采用十字扣件与立柱

12、相连，每个立柱两根横向水平杆，水平杆搭设完成后，再在立柱上设置斜撑，斜撑钢管长2.5m，角度统一30斜撑上口与横向水平杆采用旋转扣件连接，整个斜撑要控制好对齐、美观。斜撑施工完成后开始搭设防护棚顶下层纵向水平杆，间距300，均匀铺设。为减少落灰、保持美观，防护棚顶下层竹笆铺设前先铺一层绿色密目安全网，安全网铺设要美观、平整，安全网铺设完毕后开始满铺竹笆，下层防护层施工完成后，上层防护层施工顺序同下层。上下防护层间距800mm。5、剪刀撑设置：每相邻立柱之间纵向全长设置剪刀撑，与地面成4560度角，剪刀撑钢管搭接点间距不应小于0.4m且不少于2只扣件紧固，剪刀撑随搭随设。6、防护棚顶防护：防护棚

13、顶外围一圈立杆高出防护层1.2m，设置两道水平防护栏杆，间距600，水平防护栏杆搭设完成后，里面采用竹笆立面封闭防护，并用16号铁丝绑扎牢固。7、防护棚内封闭：考虑行人及美观，在通道防护棚两个端头及八号楼样板房入口处、地下车库入口通道两侧的立柱采用层板、木枋封闭，每个立柱层板封闭宽度600mm，高度1800mm。每边层板背后采用两根通长木枋固定。8、扣件：纵横向杆件采用十字扣件，剪刀撑、斜撑采用旋转扣件连接。所有扣件的紧固是否符合要求，可用力矩扳手实测，要求达到4065N.M，过小则扣件容易滑移，过大则会引起扣件的铸铁件断裂。在安装扣件时，所有扣件的开口必须向外，以防止闭口缝的螺栓勾挂操作者的

14、衣裤，影响操作和造成伤亡事故，立柱的小横杆上下步应交叉设置于立柱的不同侧面，使立柱在受荷时偏心减小。9、接地从防护棚入口开始中间每隔50m设置一道接地，并联作电气连接，R4。50*5等边角钢,L=1.5m打入土层，外露长度10cm，分别在导线电气连接点处的钢管上焊M12螺栓，用于连接接地线。不得将导线压接在扣件螺栓上。接地线为10mm2多股铜导线，亦可用10钢筋或-40*4扁铁作接地线。有电阻测试记录。（五）、防护棚拆除安全技术要求1、根据国家有关标准文件规定，凡不符合高处作业条件的(高血压、心脏病、贫血病和深度近视等）人员，一律禁止高处作业。并严禁酒后高处作业。2、拆除前，拆除人员必须经过安

15、全技术交底。3、拆除前对防护棚进行安全检查，确认无严重隐患。如有影响拆除防护棚安全的隐患，应先对防护棚进行整修和加固，以保证在拆除过程中不发生危险。4、在拆除周围、于坠落范围四周设置明显“禁止入内”的标志，并有专人监护以保证在拆架时无其他人员入内。5、在拆除时，应先清除防护棚顶(竹笆)上的垃圾杂物，清除时严禁高空向下抛掷。6、拆除一般严禁在垂直方向上同时作业，因此要事先做好其他垂直方向工作的安排，故第一条规定的工作必须在全部完成后，方可开始拆除，决不允许下部在维修清洁工作，上面就进行拆除。 7、防护棚的拆除与搭设顺序正好相反，及后搭设的先拆除，先搭设的后拆除。由上而下，一步一清的进行拆除。剪刀撑的
