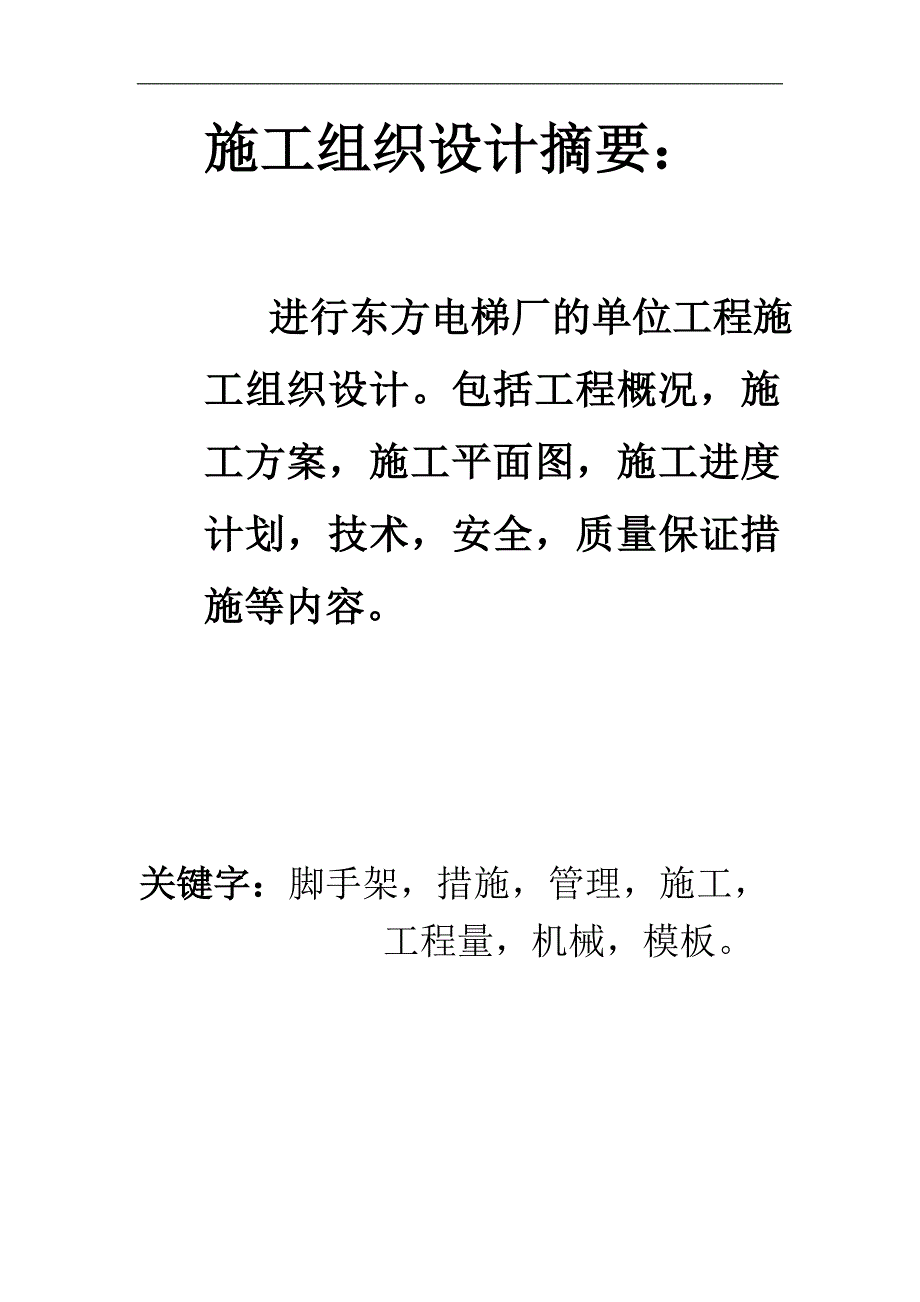

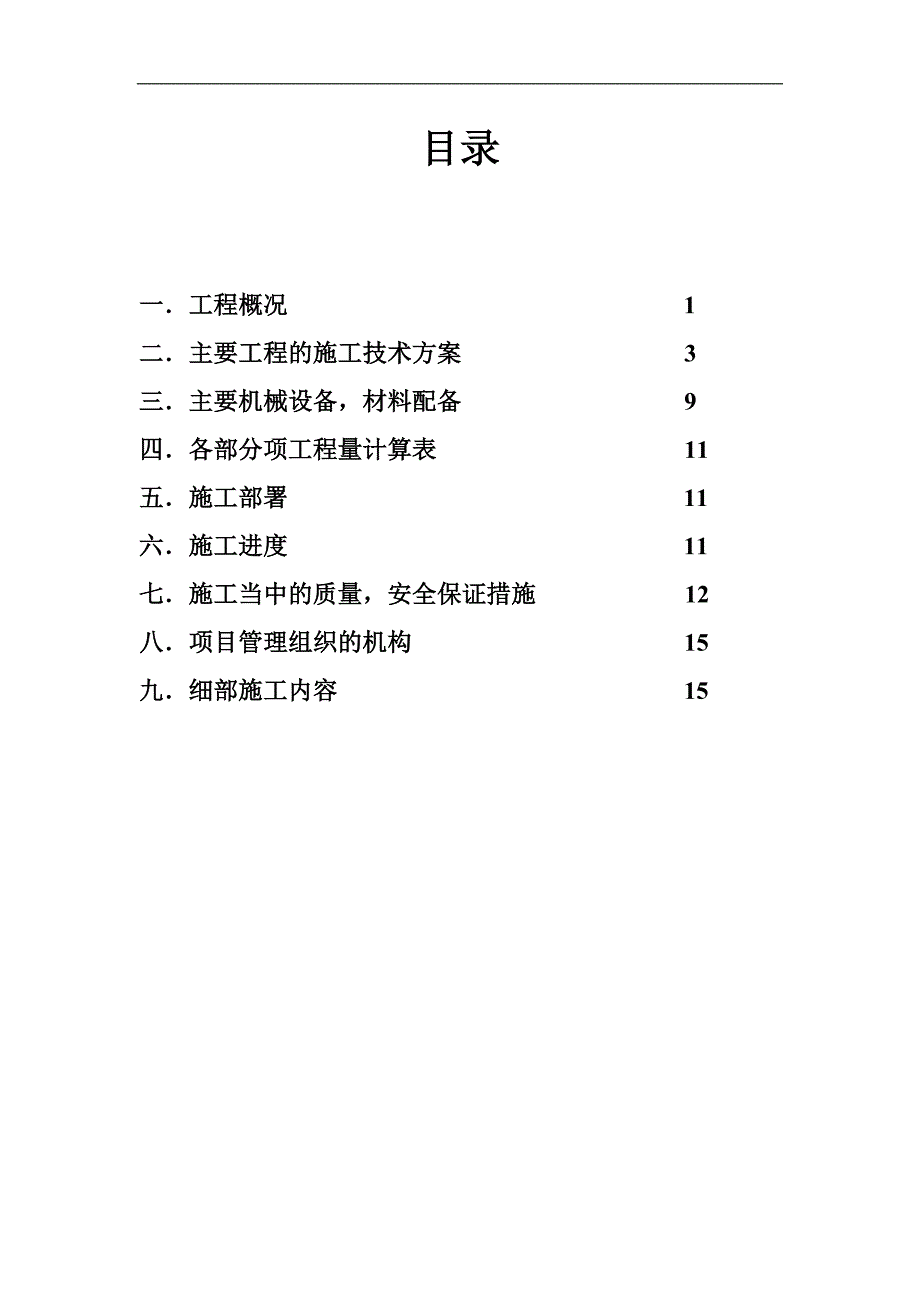

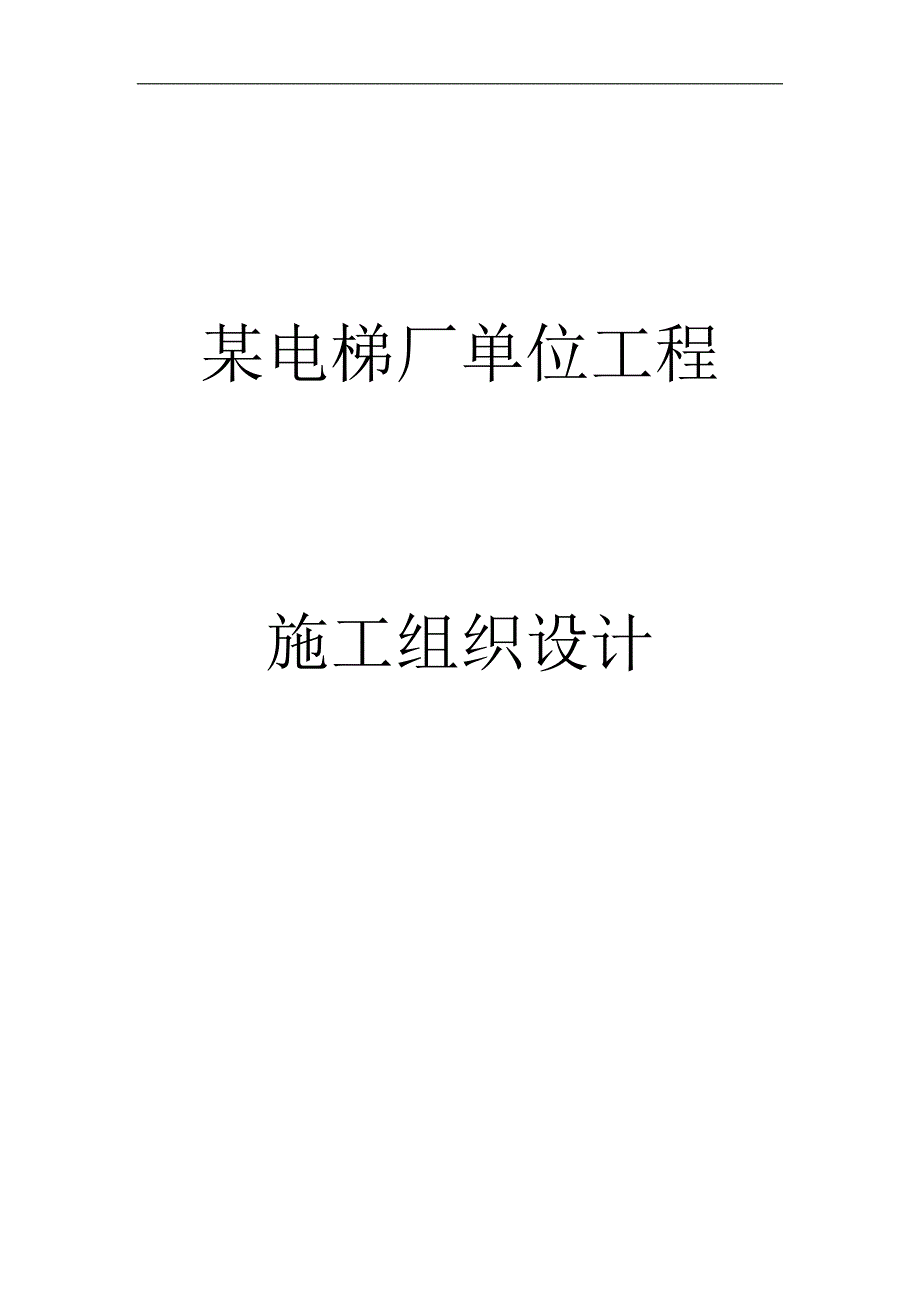

1、某电梯厂单位工程施工组织设计 施工组织设计摘要： 进行东方电梯厂的单位工程施工组织设计。包括工程概况，施工方案，施工平面图，施工进度计划，技术，安全，质量保证措施等内容。关键字：脚手架，措施，管理，施工， 工程量，机械，模板。目录一工程概况 1二主要工程的施工技术方案 3三主要机械设备，材料配备 9四各部分项工程量计算表 11五施工部署 11六施工进度 11七施工当中的质量，安全保证措施 12八项目管理组织的机构 15九细部施工内容 15一.工程概况本工程位于上海市某县城东区，系中外合资工厂，是研究、生产、销售电梯的综合性企业。工程由主楼和一连体的单层厂房组成。该建筑占地面积2190平方米。主

2、楼地下1层，地上12层，总高度47.00米。主楼为综合楼，其地下室为停车库，地上建筑分别为办公室，实验室，商务中心及客房。连体单层厂房为电梯生产车间，沿口高14.70米。 主楼基础为预制钢筋混凝土打入桩，地下室底板厚1米，上部为现浇框架剪力墙结构，电梯井为现浇钢筋混凝土。连体单层厂房为24米跨预制装配式排架结构，基础采用天然地基上独立杯型基础。(一).拟建工程的结构，建筑说明。总工期（450）天及主要施工过程的施工方法。(二).施工组织设计依据的规范及有关资料上海市标准地基与基础设计规范 DBJ08-11-89 建筑工程质量检验评定标准 GBJ301-88 钢筋焊接及验收规范 JGJ18-96

3、 建筑安装工程质量验收评定统一标准 GBJ-300-800 建筑施工安全检查标准 JGJ59-99 施工现场临时用电安全技术规程 JBJ46-88 混凝土结构工程施工及验收规范 GB56204-92 砌体工程施工及验收规范 GB50230-98 建筑施工高处作业安全技术规范 JGJ80-91 地下防水工程施工及验收规范 JBJ108-83 本工程的建筑施工图，结构施工图 本工程的工程地质勘探报告(三).施工平面图（用CAD画出）(临街围墙不应小于2 .5米)（门宽不小于5米）确定垂直运输机械位置（塔吊，井梁）确定搅拌站位置、砂石、钢筋、模板、石灰堆场。确定钢筋棚、杠棚的位置。施工场地内、运输路

4、线规划。（水-S-S-S-S-）（电-V-V-V-V-） 三相五线制 施工平面图见附表 一(四).测量工程根据业主提供的规划红线、方格网点和水准点进行接收、复核定位轴线，布设本工程控制网点和高程点。定期复核成果，报现场监理工程师复核审批，经核准后方可施工。平面布置1.轴线定位及内控制网的布置根据施工图纸及接受到的测量控制网点，用经纬仪和水准仪在施工现场内进行内控制轴线放测，内控网采用“井”字形布设，计算出各控制点的坐标。2.现场外控制网的布设本控制网是为了复核现场内基础轴线控制网而布设。用经纬仪布设本控制网的控制点，计算出各控制点的坐标，且由现场监理工程师复核认可。 (五).高程控制1.临时水

5、准点的设置根据建设单位提供的水准点，使用水准仪，在不受施工影响处设置临时水准点二处作为以后高程测量及复核的依据，并定时进行复核校正(每月不得少于两次)，高程的引测应进行往返一个回测，其闭合误差不得大于规范允许值范围。2.高程的垂直引测在基础施工时，即根据现场外水准点的高程引入一建筑物高程，将标记做在基础上，作为本建筑物高程垂直引测的基准点，且不受本建筑物沉降影响而更改。3.沉降观测沉降点的布设。观测程序。保证观测成果的正确性。(六).精度要求1.轴线控制精度要求控制网测角中误差5”，边长相对中误差1/30000，轴线误差2mm。2.高程引测中误差标高精度要求1.5时 取 u=1.5米）将板柱在

6、 D点截断，求出相当梁的支撑力RD和拉锚支撑反力RA。Zx=0 RA+RD+Ep- E2=0ZM=0 RA(H-h+u)+Ep*1/3u-1/3(H+u)Ea=0RA=148KN/m RD=106KN/m计算板抗入土深度TT0=（6RD/(Kp-Ka)）0.5=5.81mT=U+1.2 T0=8.17m在剪力为零处求MmaxMRA=RA(H+U-h)=228.36km.mMka=1/3*(H+U)*Ea=251.31kn.mMK p=1/3*EP*U=22.94kn故Mmax=251.31kn.m确定拉锚LL1=（H+U）tan (45-0.5*)+h1tg(45+0.5*)=6.89mL2=

7、H*tan(90-)=21.49m L=max (L1,L2)=21.49m 所以取22米。(二).井点降水 主体结构基坑采用轻型井点降水。V6型（共6台，降水深度为7米，功率8.3KN）。1.杯形布置：2.高程布置： i=1/10 h=h1+h+Il其中 h1=5m 取h=0.5m L=28.5/2+0.7=14.95m所以 h=5+0.5+1/10*14.95=7m由于弯管段高出总管200毫米。所以将总管降低500毫米埋设所以管底部标高为4.50-7-1=-3.5m.处于砂质粉土层，为透水层，可看成无压完整井计算涌水量。 3.平面布置：采用长1米，直径38毫米滤管，K取5m/d总涌水量Q=

8、1.364K（2H。-S）S/（Hk+X。）-lgx其中X。=（F/）0.5=21.69mS=7m-1m=6m S/(s+e)=6/(6+1)=0.8L取H。=1.84(s+e)=12.88m R=1.95S(H。K) 0.5=93.9m所以Q=11.364*5*(2*12.88-6)*6/lg(93.9+21.69)-lg21.690.5=1113m3/d单根井点管的最大出水量q=65de3K0.5=13.3m3/d 所以井点管根数n=Q/q=83.7 由于考虑到井点管堵塞失效 n=(1+10%)n=92.07 n取92根 井点管距离 D=L/n=1.7m 所以总管上接头尺寸为1.6米的井点管。(三).挖土，大体积混凝土浇筑（主体结构） 土方机械选用液压挖土机WY100。挖土顺序为由南到北，采用
