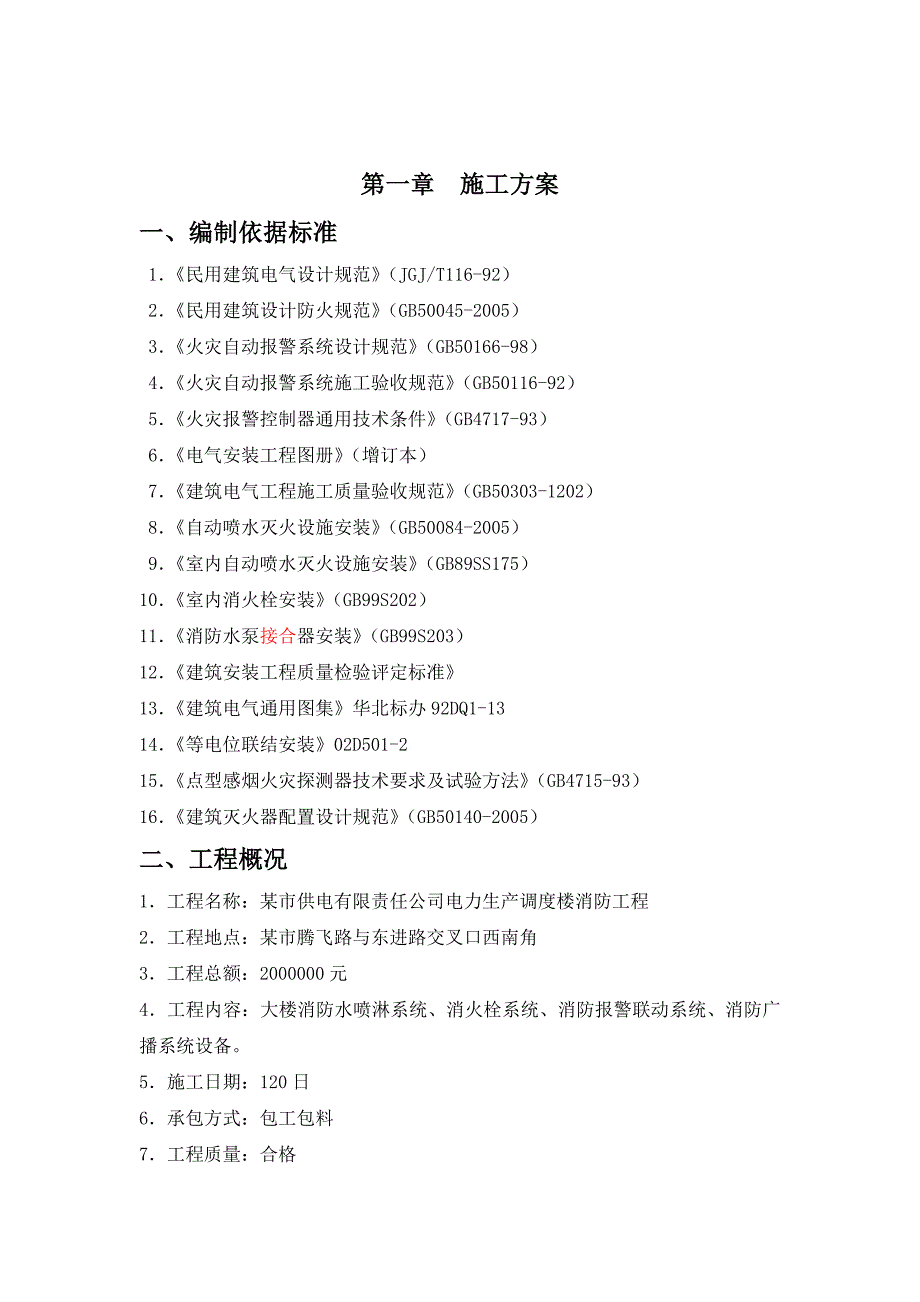

1、第一章 施工方案一、编制依据标准 1民用建筑电气设计规范（JGJ/T116-92） 2民用建筑设计防火规范（GB50045-2005）3火灾自动报警系统设计规范（GB50166-98）4火灾自动报警系统施工验收规范（GB50116-92）5火灾报警控制器通用技术条件（GB4717-93）6电气安装工程图册（增订本）7建筑电气工程施工质量验收规范（GB50303-1202）8自动喷水灭火设施安装（GB50084-2005）9室内自动喷水灭火设施安装（GB89SS175）10室内消火栓安装（GB99S202）11消防水泵接合器安装（GB99S203）12建筑安装工程质量检验评定标准13建筑电气通用

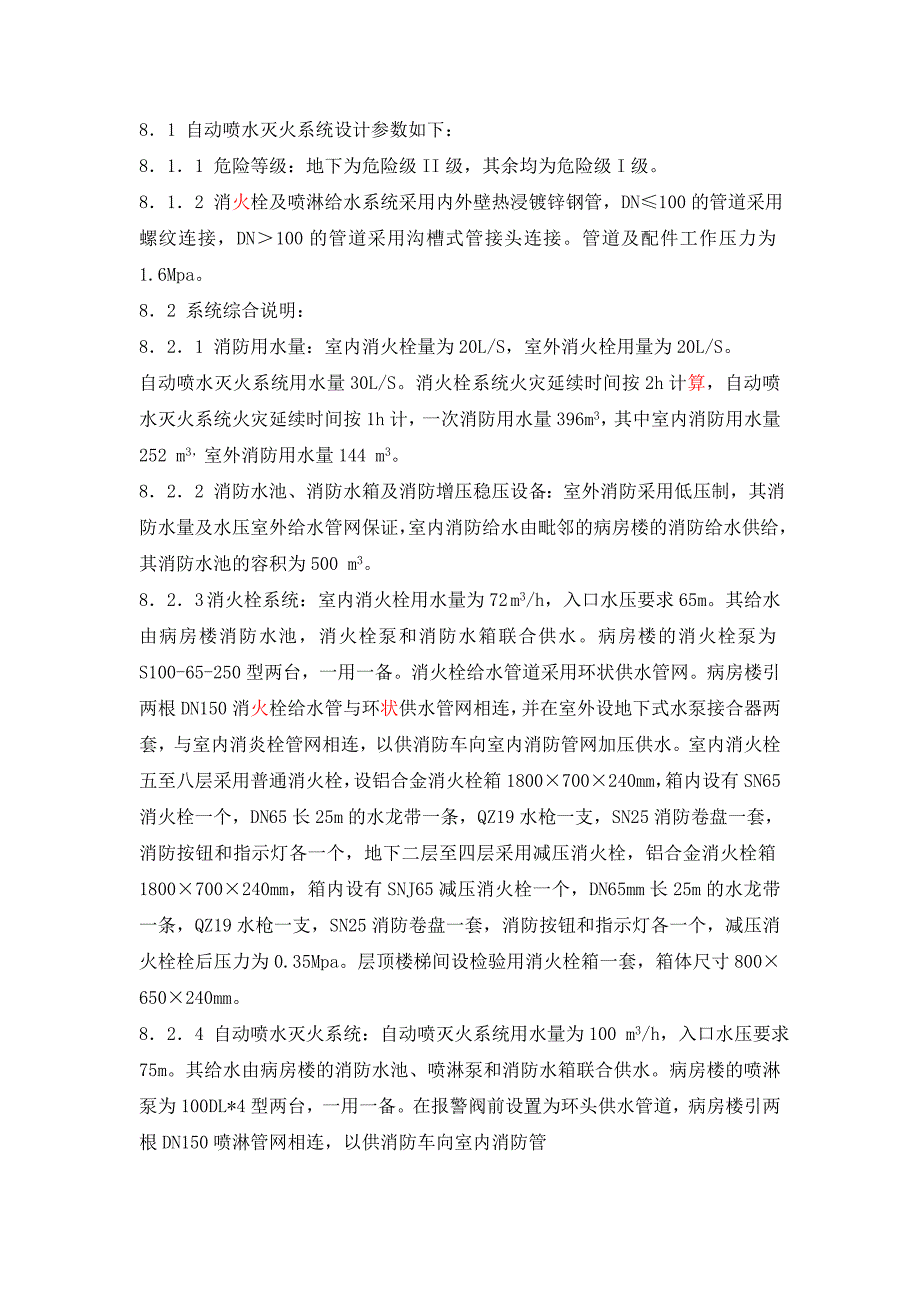

2、图集华北标办92DQ1-1314等电位联结安装02D501-215点型感烟火灾探测器技术要求及试验方法（GB4715-93）16建筑灭火器配置设计规范（GB50140-2005）二、工程概况1工程名称：某市供电有限责任公司电力生产调度楼消防工程2工程地点：某市腾飞路与东进路交叉口西南角3工程总额：2000000元4工程内容：大楼消防水喷淋系统、消火栓系统、消防报警联动系统、消防广播系统设备。5施工日期：120日6承包方式：包工包料7工程质量：合格81 自动喷水灭火系统设计参数如下：811 危险等级：地下为危险级II级，其余均为危险级I级。812 消火栓及喷淋给水系统采用内外壁热浸镀锌钢管，DN

3、100的管道采用螺纹连接，DN100的管道采用沟槽式管接头连接。管道及配件工作压力为1.6Mpa。82 系统综合说明：821 消防用水量：室内消火栓量为20L/S，室外消火栓用量为20L/S。自动喷水灭火系统用水量30L/S。消火栓系统火灾延续时间按2h计算，自动喷水灭火系统火灾延续时间按1h计，一次消防用水量396m3，其中室内消防用水量252 m3，室外消防用水量144 m3。822 消防水池、消防水箱及消防增压稳压设备：室外消防采用低压制，其消防水量及水压室外给水管网保证，室内消防给水由毗邻的病房楼的消防给水供给，其消防水池的容积为500 m3。823 消火栓系统：室内消火栓用水量为72

4、 m3/h，入口水压要求65m。其给水由病房楼消防水池，消火栓泵和消防水箱联合供水。病房楼的消火栓泵为S100-65-250型两台，一用一备。消火栓给水管道采用环状供水管网。病房楼引两根DN150消火栓给水管与环状供水管网相连，并在室外设地下式水泵接合器两套，与室内消炎栓管网相连，以供消防车向室内消防管网加压供水。室内消火栓五至八层采用普通消火栓，设铝合金消火栓箱1800700240mm，箱内设有SN65消火栓一个，DN65长25m的水龙带一条，QZ19水枪一支，SN25消防卷盘一套，消防按钮和指示灯各一个，地下二层至四层采用减压消火栓，铝合金消火栓箱1800700240mm，箱内设有SNJ6

5、5减压消火栓一个，DN65mm长25m的水龙带一条，QZ19水枪一支，SN25消防卷盘一套，消防按钮和指示灯各一个，减压消火栓栓后压力为0.35Mpa。层顶楼梯间设检验用消火栓箱一套，箱体尺寸800650240mm。824 自动喷水灭火系统：自动喷灭火系统用水量为100 m3/h，入口水压要求75m。其给水由病房楼的消防水池、喷淋泵和消防水箱联合供水。病房楼的喷淋泵为100DL*4型两台，一用一备。在报警阀前设置为环头供水管道，病房楼引两根DN150喷淋管网相连，以供消防车向室内消防管网加压供水，设4组湿式报警阀，每层及每个防火分区均设有信号冷门和水流指示器。火灾时，喷头喷水，该区水流指示器动

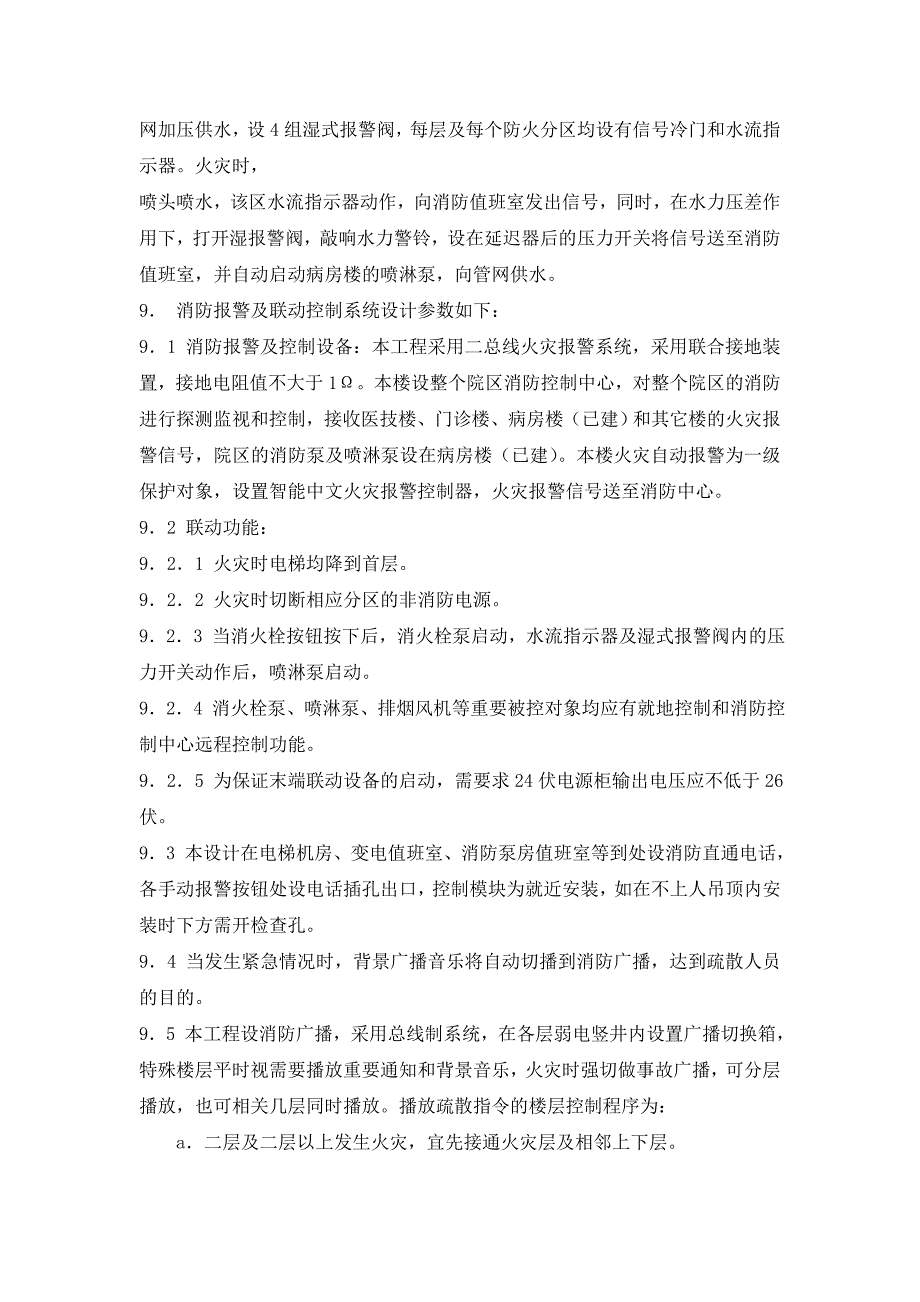

6、作，向消防值班室发出信号，同时，在水力压差作用下，打开湿报警阀，敲响水力警铃，设在延迟器后的压力开关将信号送至消防值班室，并自动启动病房楼的喷淋泵，向管网供水。9 消防报警及联动控制系统设计参数如下： 91 消防报警及控制设备：本工程采用二总线火灾报警系统，采用联合接地装置，接地电阻值不大于1。本楼设整个院区消防控制中心，对整个院区的消防进行探测监视和控制，接收医技楼、门诊楼、病房楼（已建）和其它楼的火灾报警信号，院区的消防泵及喷淋泵设在病房楼（已建）。本楼火灾自动报警为一级保护对象，设置智能中文火灾报警控制器，火灾报警信号送至消防中心。92 联动功能：921 火灾时电梯均降到首层。922 火

7、灾时切断相应分区的非消防电源。923 当消火栓按钮按下后，消火栓泵启动，水流指示器及湿式报警阀内的压力开关动作后，喷淋泵启动。924 消火栓泵、喷淋泵、排烟风机等重要被控对象均应有就地控制和消防控制中心远程控制功能。925 为保证末端联动设备的启动，需要求24伏电源柜输出电压应不低于26伏。93 本设计在电梯机房、变电值班室、消防泵房值班室等到处设消防直通电话，各手动报警按钮处设电话插孔出口，控制模块为就近安装，如在不上人吊顶内安装时下方需开检查孔。94 当发生紧急情况时，背景广播音乐将自动切播到消防广播，达到疏散人员的目的。95 本工程设消防广播，采用总线制系统，在各层弱电竖井内设置广播切换

8、箱，特殊楼层平时视需要播放重要通知和背景音乐，火灾时强切做事故广播，可分层播放，也可相关几层同时播放。播放疏散指令的楼层控制程序为：a二层及二层以上发生火灾，宜先接通火灾层及相邻上下层。b一层发生火灾宜先接通本层、二层及地下层。c地下室发生火灾宜先接通地下室、一层及二层。96 每层均设有总线隔离器，要求每隔25个编码地址安装一个。每层弱电井内设置1台端子接线箱，短路隔离器安装在端子接线箱内或附近。97 火灾时消防主机可启动控制防火卷帘门，并接收卷帘门的动作信号。98 消防控制室设119专线。二、 施工方案及主要技术措施 1.施工准备： 11人员组织：我公司选派富有此类工程施工经验的施工管理人员

9、组成本工程项目经理部，项目经理部主要成员具有相应专业技术管理资质，保证所有管理人员持证上岗。12技术准备：开工前组织公司有关技术人员对业主提供的各项文件进行认真考察根据现场调查和业主提供的资料对每一具体的分项工程制定详细的施工方案关键过程编制作业指导书，图纸会后进行编制施工预算等到技术准备工作。13 劳力准备：公司将调集技术熟练的各专业施工人员，组成本工程的施工人员，组成本工程的施工作业队伍，劳动力实行动态管理。14 物资准备：开工前做好物资准备工作，对工程材料的来源进行考察、落实，以便根据工程需要的即时采购，并组织好工程所需的机械、工具和临时设施所有的各类物资。15 资金准备：准备充足的启动

10、资金确保工程正常进行，并设本工程的专用财务账号，以便做到专款专用，保证工程按期完成。16 工程配合与审图：161 在中标通知接到后，在施工图完善的基础上，组织有关电气、消防水施工人员了解设计意图，熟悉施工图纸，尽快编制出进一步完善的施工方案。 162 施工前首先认真审核建筑安装图，消灭错、漏、碰、缺和管道打架问题。163 建筑安装各专业人员提前进入，成立专门班子配合土建负责消防水、弱电系统、预埋、预留、管件、孔洞的工作，此项工作非常重要，随土建进度相互配合，由工程项目部进行统一指挥和协调，预埋管件、预留孔洞建筑安装图上有的，而土建、结构图上没有设计，由建筑安装负责，土建、结构负责建安装配合预埋

11、预留。但在开工前，土建安装各专业负责人要协商划分清楚，明确各自的范围与责任以免发生错误和遗漏。在建筑安装配合土建、结构预埋预留作业中，现场各专业人员应进一步核对尺寸，找准位置，确认无误后，经土建、结构、建筑安装技术负责人（工程师）和工程监理（必要时还请设计单位，建设单位参加）办理签证手续后，才可进行预埋预留作业。此道工序完成后才可再时宜行下一道工序，预埋管件、预留孔洞在土建浇灌混凝土过程中，建筑安装必须派专人进行现场监护，以防预埋管件移位或损坏。164 施工图纸完善后根据全国统一预算定额，依据施工图预算汇总各工种所需的总工日数，以便尽快合理安排进场子人员。165 依据施工图编制出各项目内设备名

12、称、型号、规格及要求到货时间，并书面通知有关部门提前进入，确保工程进度要求。166 依据施工图编制汇总出项目内各种钢材、钢板、钢管及型钢、配件等到材料的总用量，并根据总进度制定出分期分批供应时间表。167 做好已到图纸部分的预制工件、非标加工件的准备工作。168 安排好建筑安装用施工机械。169 为确保工程进行，并达到优良标准施工前将组织有关工人技术学习、安全学习实施行之有效的培训计划。2 水喷淋系统安装；21 安装准备：22 熟悉图纸并结合安装现场复核管路、标高是否有交叉及排列不当，及时与设计人员研究解决，办理洽商手续。检查预埋件、预留洞是否正确，如需临时剔凿与土建单位洽商办理，必要时经设计

13、单位同意。23 进厂设备、材料检验：进厂设备材料规格、型号应满足设计要求：外观整洁、无缺损、变形及锈蚀；镀锌或涂漆均匀无脱落；法兰密封面应完整光洁，无毛刺及径向沟槽；设备配件应齐全；报警阀逐个进行渗漏试验，阀门、喷头的强度、严密性试验抽查结果应满足施工验收规范的要求。3管网安装：31 自动喷水灭火系统管材，采用镀锌钢管，DN100mm时采用丝接，DN100mm时卡箍式连接。32 管道安装前校直管子并清除内部杂物，停止安装作业时，管道敞口应封堵好。33 管道水平安装宜设0.002-0.005的坡度，坡向泄水装置。34 自动喷水灭火系统管道支吊架选材及做法应满足98S10施工图册要求，支吊架最大间

14、距符合下列规定。公称直径（mm）253240507080100125150200250300最大间距(mm)3.54.04.55666.5789.5111235 水喷淋干管，每根配管长度不宜超过6m，直管段可把几根连接在一起，采用倒链安装。也可调直后，编号宜顺序安装，吊装时应先吊起管道一端，待稳定后再吊起另一端。36 水平安装管道的卡架一般以吊架为主，当管子公称直径等于或大于50mm时，每段配水干管或配水管设置防晃支架不应少于一个，管道改变方向时，应增设防晃支架。37 支管在竖井内安装时，在管井内预埋铁件上安装卡架固定，安装位置距地面或楼面距离宜为1.5m-1.8m，层高超过5m应增设支架。3

15、8 管道穿过墙体或楼板时，应加设套管。套管长度不得小于墙体厚度或应高出地面50mm，套管与管道的间隙应采用不燃烧材料填塞密实。39 当管道变径时，宜采用异径管件，在管道弯头处不得采用补心。当需要采用补心时，三通上可用一个四通上下不应超两个。310 配水支管上每一支管段，相临两喷头之间的管段设置的吊架均不宜小于一个，当喷头之间的距离小于1.8m时可隔段设置，但吊架的间距不宜大于3.6m。311 管道支吊架的安装位置不应喷头的喷水效果（管道支架吊架与喷头之间的距离不宜小于300mm ,与末端喷头之间的距离不宜大于750mm）。4 水压试验：41 水喷淋系统管道水压试验分层分段进行，上水时最高点排气装置要进行排气，高低点各安装一块压力表，上满水后检查管路有无汇露，出现泄露时作好标记，汇压后处理。42 水压试验压力应根据工作压力确定。当系统工作压力等于或小于1Map，试验压力应为设计压力的
