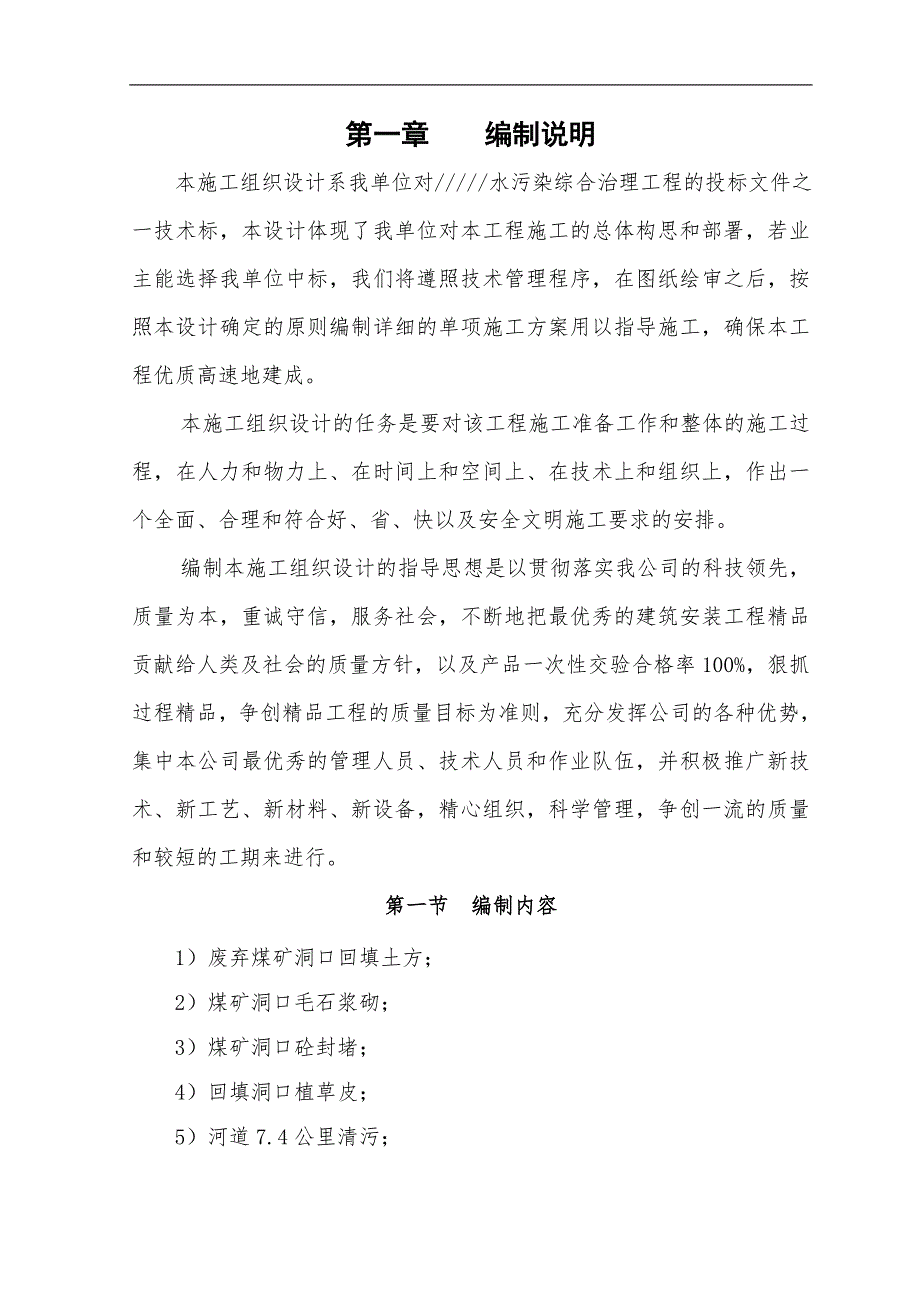

1、第一章 编制说明 本施工组织设计系我单位对/水污染综合治理工程的投标文件之一技术标，本设计体现了我单位对本工程施工的总体构思和部署，若业主能选择我单位中标，我们将遵照技术管理程序，在图纸绘审之后，按照本设计确定的原则编制详细的单项施工方案用以指导施工，确保本工程优质高速地建成。本施工组织设计的任务是要对该工程施工准备工作和整体的施工过程，在人力和物力上、在时间上和空间上、在技术上和组织上，作出一个全面、合理和符合好、省、快以及安全文明施工要求的安排。编制本施工组织设计的指导思想是以贯彻落实我公司的科技领先，质量为本，重诚守信，服务社会，不断地把最优秀的建筑安装工程精品贡献给人类及社会的质量方针

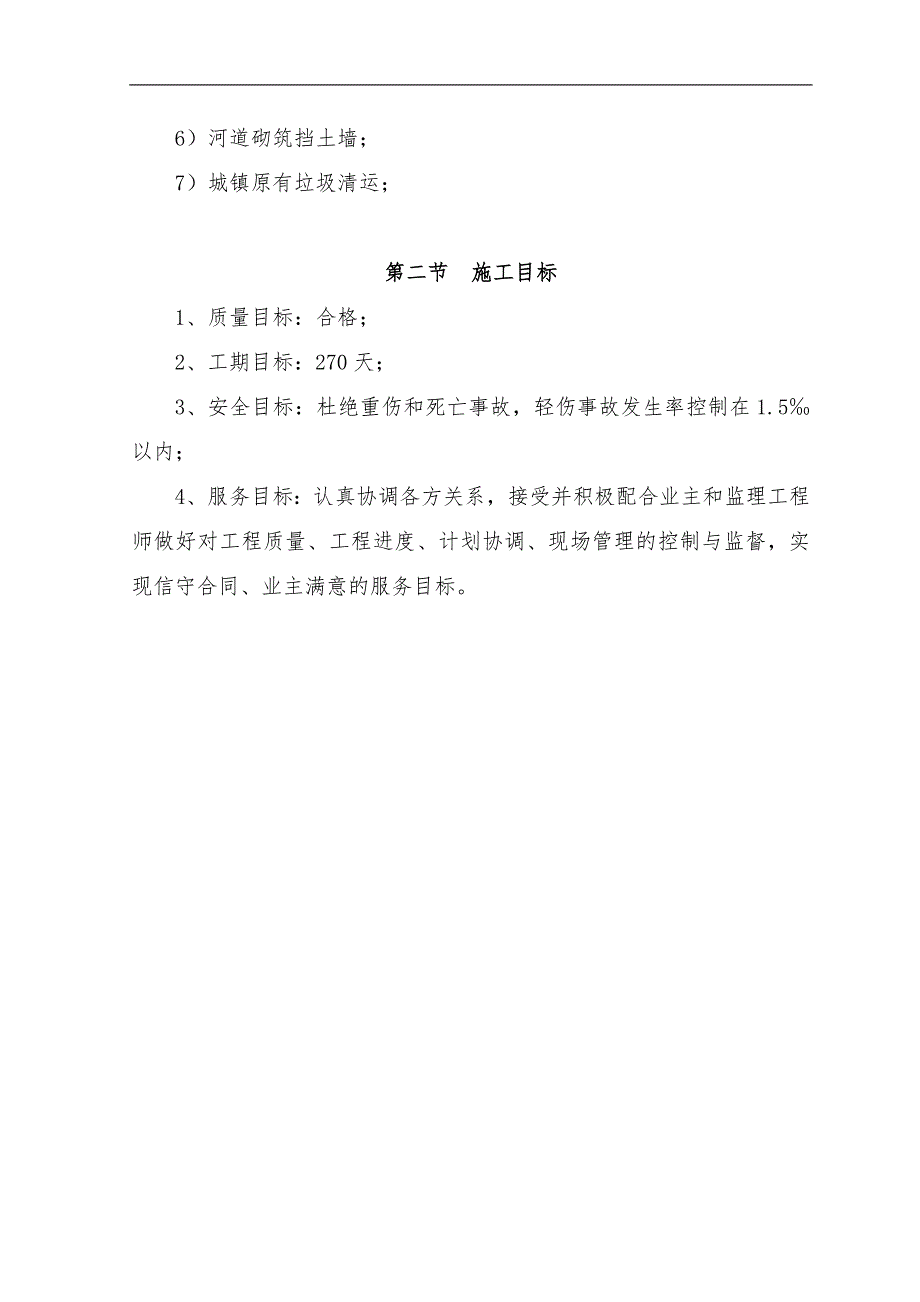

2、，以及产品一次性交验合格率100%，狠抓过程精品，争创精品工程的质量目标为准则，充分发挥公司的各种优势，集中本公司最优秀的管理人员、技术人员和作业队伍，并积极推广新技术、新工艺、新材料、新设备，精心组织，科学管理，争创一流的质量和较短的工期来进行。第一节 编制内容1）废弃煤矿洞口回填土方；2）煤矿洞口毛石浆砌；3）煤矿洞口砼封堵；4）回填洞口植草皮；5）河道7.4公里清污；6）河道砌筑挡土墙；7）城镇原有垃圾清运；第二节 施工目标1、质量目标：合格；2、工期目标：270天；3、安全目标：杜绝重伤和死亡事故，轻伤事故发生率控制在1.5以内；4、服务目标：认真协调各方关系，接受并积极配合业主和监理

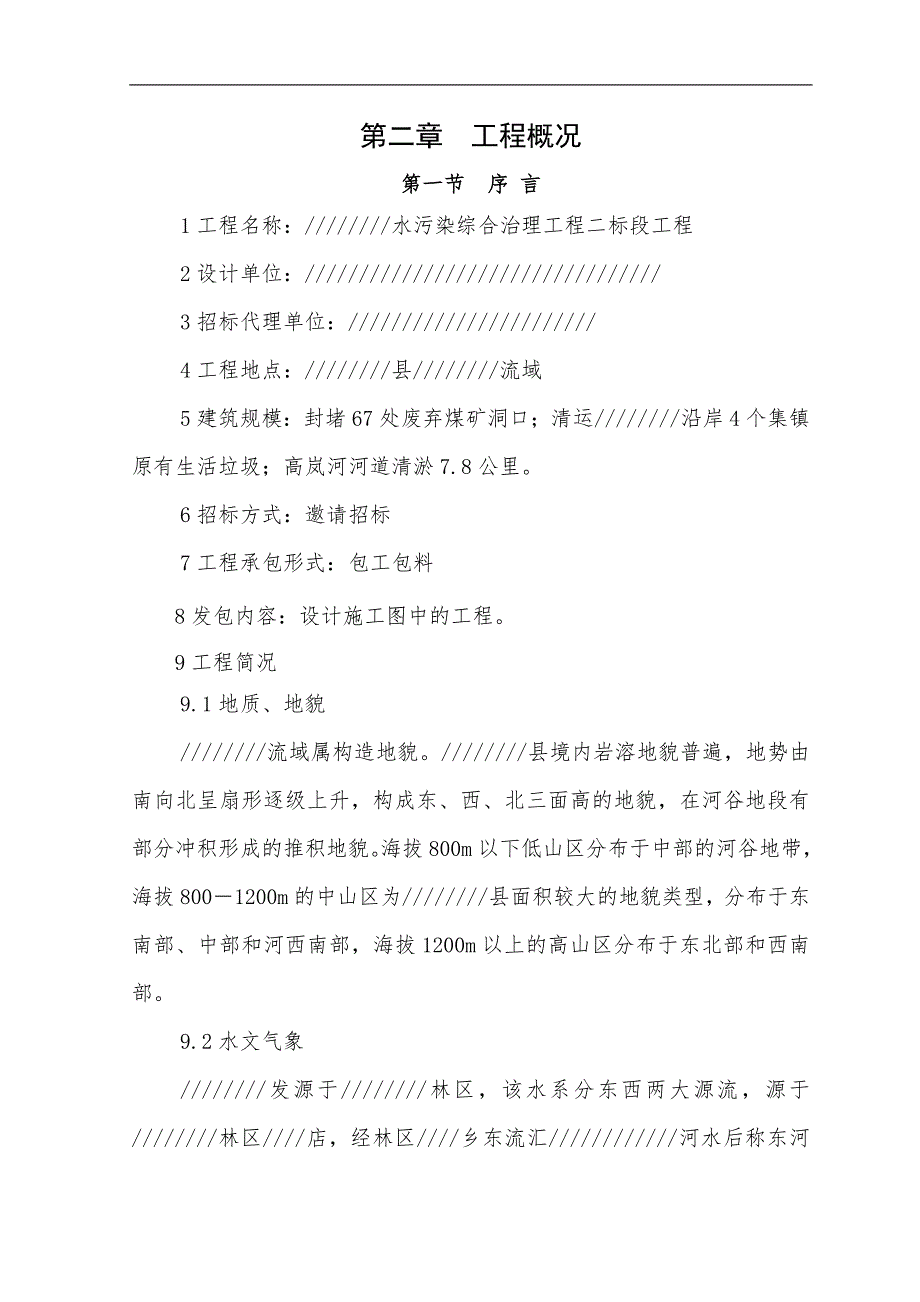

3、工程师做好对工程质量、工程进度、计划协调、现场管理的控制与监督，实现信守合同、业主满意的服务目标。第二章 工程概况第一节 序 言1工程名称：/水污染综合治理工程二标段工程2设计单位：/3招标代理单位：/4工程地点：/县/流域5建筑规模：封堵67处废弃煤矿洞口；清运/沿岸4个集镇原有生活垃圾；高岚河河道清淤7.8公里。6招标方式：邀请招标7工程承包形式：包工包料8发包内容：设计施工图中的工程。9工程简况9.1地质、地貌/流域属构造地貌。/县境内岩溶地貌普遍，地势由南向北呈扇形逐级上升，构成东、西、北三面高的地貌，在河谷地段有部分冲积形成的推积地貌。海拔800m以下低山区分布于中部的河谷地带，海拔

4、8001200m的中山区为/县面积较大的地貌类型，分布于东南部、中部和河西南部，海拔1200m以上的高山区分布于东北部和西南部。9.2水文气象/发源于/林区，该水系分东西两大源流，源于/林区/店，经林区/乡东流汇/河水后称东河（古夫河），再汇其它溪河流入高阳镇响滩，在/县境内长41km;源于/山南的红河，东流到堆河进入/县境，再汇其它溪河流入响滩前称西河（南阳河），在/县境内长37km。东、西两河在高阳镇响滩汇流始称香溪，南流14km在峡口镇汇高岚河水流至游家河进入秭归县境，在/县境内长12km，年径流量19.56亿m3，多年平均流量62.5m3/s，最大流量2700m3/s,最小流量8.9m

5、3/s,冬季、春季为枯水阶段。/水系有大小支流百余条，可床较宽，多为100300m，枯水期水面宽度窄，平均15m左右，河流的底部垫面以砂卵石为主。/流域属亚热带大陆性季风气候和湿润地区，具有四季分明、水热同季、暖寒不均，生物气候复杂多样性的特点。年平均温度17.2C。多年平均降水量在9001200mm，由北向南、由高到低逐渐减少。中山区以上为雨区，年平均降水量在1000mm以上。低山区为少雨易旱区，年平均降水量在1000mm以下。由于季风和高山屏障的影响，降雨量年变化和各季分布差异较大，出现湿润与干旱交错分布的现象。9.3高岚河河道清污及部分河段河堤砌筑和维修加固高岚河属/级支流，由于硫铁矿废

6、水长期直排高岚河，使得废水中的大量化学物质残留于河道中，与河道中的底泥混合形成污泥，对水体造成污染，同时，水体、河道底泥及附着有较厚的污染沉积物的河床裸露卵石均呈黄褐色，严重破坏了景观，尤其是在国家级的高岚风景风区内部分紧临宜秭公路的高岚河河段，硫铁矿废水的污染对外部景观的破坏尤为严重。另一方面，由于河道流量小，其本身的自净能力有限，使得硫铁矿虽已停产一段时间，但污染的液、固混合状态具有一定的稳定性，河道受的情况并未减轻。因此，需采取工程措施进行治理。此外，由于河道两岸部分河堤损毁情况较严重，部分未修筑河堤的岸坡水土流失严重，因此对该河道两岸局部河段新砌筑部分河堤和维修加固部分河堤。本次治理河

7、段共有两段，一段为马良坪王家台（I段），全长4.4km,断面平均宽度20m，河流多年平均流量0.8m3/s,河道比降约为1.4%，集雨面积约为24km2;另一处为王家台南对河电站（II段），全长11.3km,断面宽度平均25m，多年平均流量0.95m3/s，河道比降约为1.5%，集雨面积约为40km2。河道清污范围为I、II段河道全长，污泥处理方案采用隔离处置的方案，即将污泥疏浚清挖后，外运地至堤坝式填埋场，进行填埋处理，并采取综合的水土保持措施和相应排水、渗滤处理措施。对于污泥及污泥填埋后产生的渗液，在可研报告、初设报告及环评报告书中已有明确结论，污泥对土壤环境影响较小，渗液因通过竖向滤层的

8、过滤后，基本无害，因此可直接排放、河堤治理范围为I、II段河道局部河段，对已修筑河堤需治理的部分河段，由于河堤均为当地居民简易堆砌而成且损毁情况较严重，需对其拆除重建，对未修筑河堤的部分需治理河段新修河堤。9.4/沿岸废弃水治理工程目前/沿岸的废弃煤矿分布在/县及秭归县境内，共107处，其中/县境内67处，集中分布于高阳镇、峡口镇的青华村、白鹤村等几个区域，年排废水近25万t。废矿井对当地水质、生态环境产生了较大的影响。根据/县有关部门提供的水质、监测资料，/废弃煤矿废水中SS、氰化物、挥发酚、COD等污染物均超标。因此拟采用工程处理方案，解决这些废弃煤矿的废水对当地生态环境及水质的污染问题。

9、9.5主要工程措施及工程量9.5.1/沿岸废弃煤矿废水治理工程根据工程实际情况及当地一些已封堵的废弃洞井在封堵后不久，洞口只渗出清水的情况，采用通过封堵洞井的方式防止废弃煤矿废水向洞外排放污水污染当地水质。操作较为简便，无运行成本，且施工简单易行。/废弃煤矿矿井断面型式通常为拱形，典型断而底宽2.5m,高3.25m，断面面积平均7.4m2,洞深约10002000m主洞洞深小于1000m为I型洞，大于等于1000m的为II型洞。封堵方案为二级封堵，封堵材料选用粘土和混合土石料，具体封堵方式为：I型洞从洞口开始，第一级为粘土，封堵长度为8.0m,要求夯紧；第二级为任意土石料，封堵长度为10.0m，

10、充满洞腔即可，不要求夯紧。在第一级石灰石与第二级粘土间设置浆砌石封堵墙厚3.0m，封堵墙与洞井断面一致，采用扩壁砌筑，嵌入洞壁20cm，以利于封堵墙与洞周的紧密结合。洞内较大的裂隙以碎石填隙。洞口及洞脸采用C20混凝土墙封堵，混凝土墙厚2.0m，内侧铅直，外侧为1：0.5的斜坡。洞脸用混凝土墙封堵后，覆土恢复植被，详细布置见施工图xxh(xs)WSFZSG33。II型洞从洞口开始，第一级为粘土，封堵长度为10.0m，要求夯紧。第二级为任意土石料，封堵长度为15.0m，充满洞腔即可，不要求夯紧。在第一级石灰石与第二级粘土间设置浆砌石封堵墙，墙厚3.0m ,封堵墙与洞井断面一致，亦采用扩壁砌筑。洞

11、内较大的裂隙以碎石填隙。洞口及洞脸处理措施同I型洞。通风斜井仅封堵井口，具体措施是井口扩孔后先用浆砌石封堵，再用水泥砂浆封口后覆土撒草籽植草。主要工程量如表510示。表510 废弃煤矿洞口封堵工程主要工程量表项目单位工程量砼C20m33002浆砌石m32335粘土m34932任意土石料m37339洞口覆土土方m321200填隙碎石m3212挖方m3449植草m392469.6高岚河河道清污9.6.1污泥疏浚清运本次河道清污共有两段，一段为在马坪王家台（I段），全长4.4km,起止点桩号为K0+000K4+405；另一处为王家台南对河电站（II段），全长11.3km,起止点桩号为K00+000K

12、11+327。因高岚河河道较宽，水深较浅，施工安排在非汛期施工，采用分片导流，将要疏浚的污泥围成工作基坑后，利用水泵抽排部分河水，污泥达到25%左右的含固率后，即用真空吸污车吸取，经宜秭公路沿已有乡、村道路运至水月寺镇赵家湾低洼山谷的隔离填埋场进行填埋处理，平均运距约为1km。该处填埋场周边基本上没有居民，也没有较大的溪沟，勘查，山谷地下水埋深较大，填埋场在公路以下，填埋场形成后，公路以上的山坡集雨被公路边沟截走，因此，此处较适宜作污泥填埋场。9.6.2污泥填埋填埋场为堤坝式，采用推放式填埋，即在隔离填埋场的坡脚处设置挡渣墙。填埋场清基后，底部铺设一层厚40cm压实粘土作为防渗层。真空吸污车运

13、来的污泥倒入填埋场内堆放后，经自然晾晒一段时间后，再掺入2025%左右的干土进行混和摊铺。最后再在填埋体上覆土并恢复植被，并布置截排水设施及过滤层对渗滤液净化处理，净化处理后的滤液直接排放至拦渣墙前的集水沟内。掺土后的污泥分层开级堆放，共分5级平台，每级平台之间高差5.0m,以1：3斜坡连接，最高一级平台高程平均为914.8m(自由高程系，与地形图对应)，最下一级平台高程897.6m，除第一级平台包，其余4级平台宽均为5.0m。沟尾及填埋场周边设置截水沟，截水沟采用浆砌块石砌筑，深0.4m。沟口设挡渣墙，挡渣墙为俯斜式，墙顶高程892.68m，顶宽2.0m，长75m,采用浆砌块石砌筑，墙身设排

14、水孔，墙后设三级反滤层，三级滤层顺水流方向布置，依次为0.5m厚中砂、0.5m厚中砂、0.5m厚瓜米石、1.0m厚砂砾石，滤层后设两层水平碎石排水带，厚0.5m,长8.0m。墙踵反滤层底部设粘土槽防渗。墙趾前设集水沟，通过拦渣墙排水孔排出的滤液直接排入集水沟，集水沟断面同截水沟，亦采用浆砌石砌筑。填埋体顶部采用40cm压实粘土作为防渗层防大气降水和坡面水入渗，粘土防渗层上覆盖60cm厚土植草皮或种植灌木。纵向截水沟断面尺寸：上底宽0.6m,下底宽0.4m，高0.4m，并根据地形情况在截水沟陡坡段设置跌水消能，截水沟底板上栽砌卵石冲。横向排水沟尺寸：上底宽0.4m，下底宽0.25m,高0.3m，坡降5/1000。为了保证填埋场顶不积水，地势平缓处按5%的坡将水汇集于横向排水沟然后汇流于纵向排水沟。具体布置详见施工图xxh(xs)WSFZSG3443。表511 高岚河河道清污工程量表项目单位工程量备 注污泥疏浚m321609I段：12320；II段：9289干土料m36483掺入污泥中，与污泥混和浆砌石m32582挡土墙、截集水沟砂石滤层、排水带m31363防渗粘土m38976夯实覆土土方m33219植被恢复m36098灌木、草土方开挖m31552清基、挡土墙、截集水沟开挖
