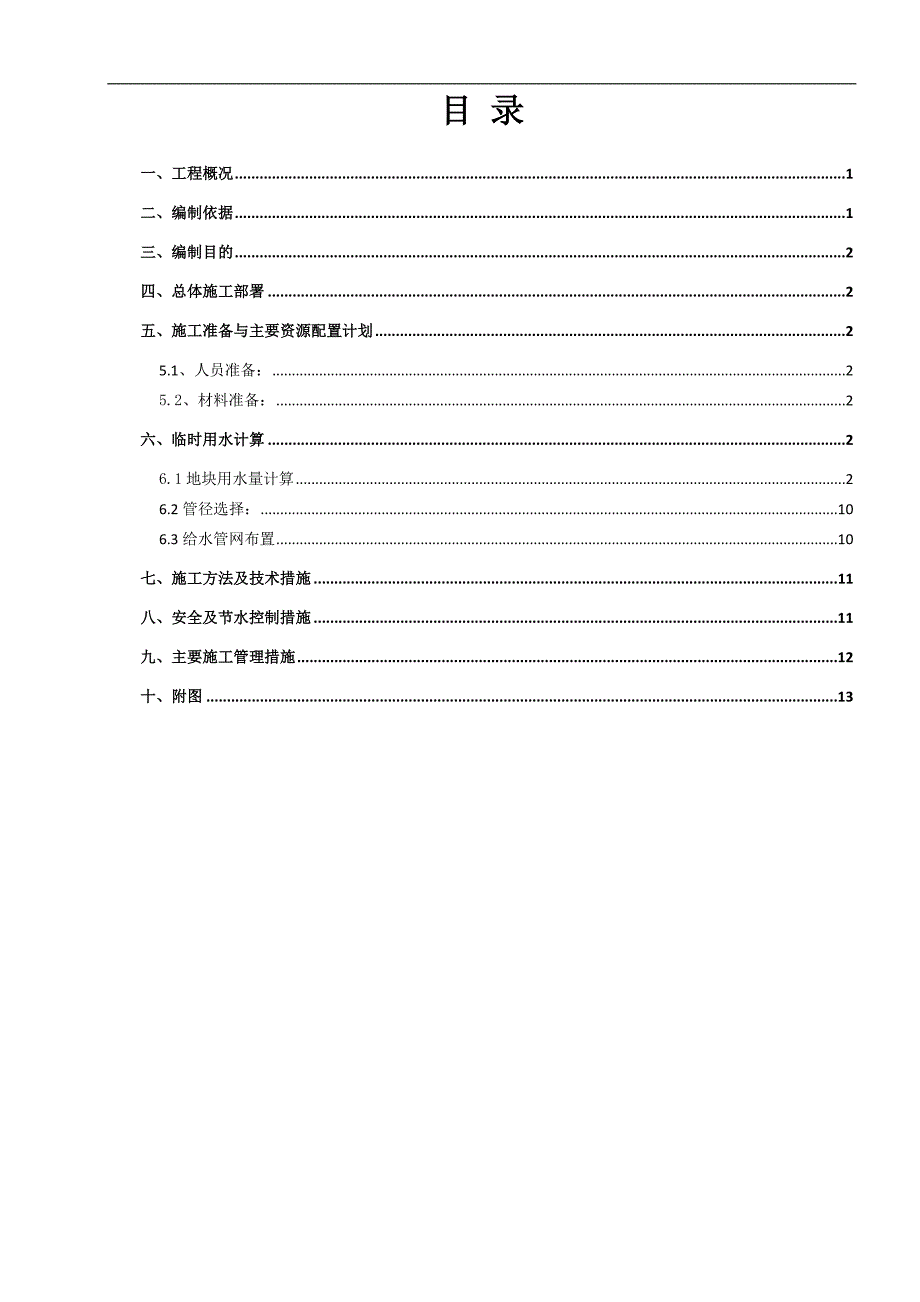

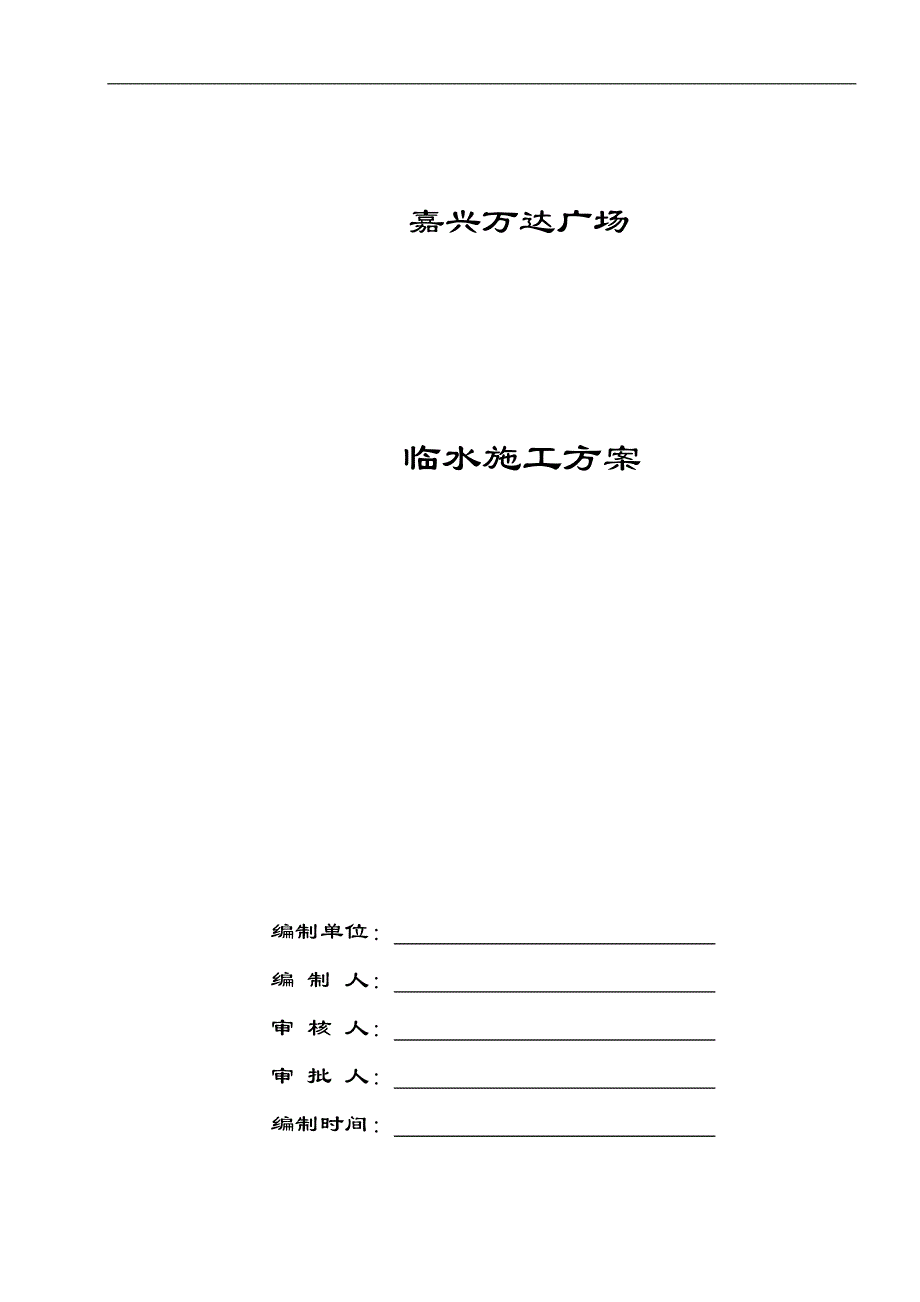

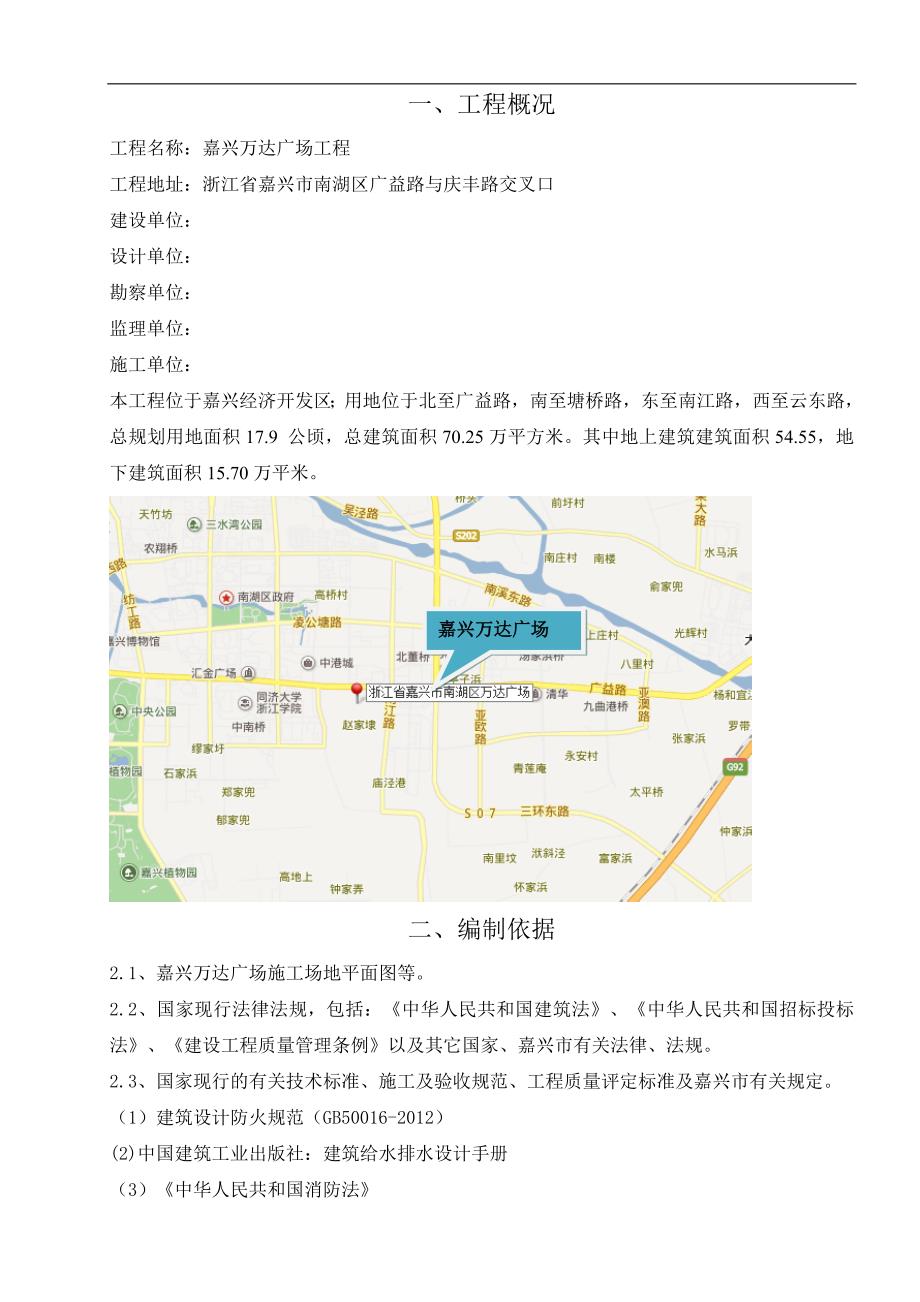

1、嘉兴万达广场临水施工方案 编制单位： 编 制 人： 审 核 人： 审 批 人： 编制时间： 目 录一、工程概况1二、编制依据1三、编制目的2四、总体施工部署2五、施工准备与主要资源配置计划25.1、人员准备：25.2、材料准备：2六、临时用水计算26.1地块用水量计算26.2管径选择：106.3给水管网布置10七、施工方法及技术措施11八、安全及节水控制措施11九、主要施工管理措施12十、附图13一、工程概况工程名称：嘉兴万达广场工程工程地址：浙江省嘉兴市南湖区广益路与庆丰路交叉口建设单位： 设计单位： 勘察单位： 监理单位： 施工单位： 本工程位于嘉兴经济开发区；用地位于北至广益路，南至塘桥

2、路，东至南江路，西至云东路，总规划用地面积17.9 公顷，总建筑面积70.25万平方米。其中地上建筑建筑面积54.55，地下建筑面积15.70万平米。嘉兴万达广场二、编制依据2.1、嘉兴万达广场施工场地平面图等。2.2、国家现行法律法规，包括：中华人民共和国建筑法、中华人民共和国招标投标法、建设工程质量管理条例以及其它国家、嘉兴市有关法律、法规。2.3、国家现行的有关技术标准、施工及验收规范、工程质量评定标准及嘉兴市有关规定。（1）建筑设计防火规范（GB50016-2012）(2)中国建筑工业出版社：建筑给水排水设计手册（3）中华人民共和国消防法2.4、国家现行的有关建设工程施工现场管理规定、

3、安全技术规范与操作规程，嘉兴市有关安全、文明、消防等规定。三、编制目的本工程主要包括桩基施工阶段和主体结构施工阶段，为满足工程整体和阶段性施工的需要，为了周密、合理地布置施工现场临时施工用水；合理地选择、配置施工设备；确保施工用水安全性、经济性及企业CI形象要求，特编制本方案。由于生活办公区相对于施工现场独立，因此本施工方案主要针对施工现场的临时用水进行设计，在具体作业中必须按本方案执行。四、总体施工部署见平面图五、施工准备与主要资源配置计划5.1、人员准备：根据临水的安装工程任务量，安排专业水暖工进行安装调试。人员安排具体为现场工长3名，质检员3名，水暖技工7人，壮工18名。5.2、材料准备

4、：DN200、DN150、DN100、DN50，水嘴DN15、焊接钢管DN65，DN25、八字阀门、PPR管卡、胀拴等。六、临时用水计算 本方案主要考虑桩基及主体阶段，内容如下：6.1地块用水量计算6.1.1打桩期间用水量计算工地施工工程用水量可按下式计算： 其中 q1 施工工程用水量 (L/s)； K1 未预见的施工用水系数，取1.05； Q1 年（季）度工程量 (以实物计量单位表示)，取值如下表； N1 施工用水定额，取值如下表； T1 年(季)度有效工作日(d)，取110天； b 每天工作班数(班)，取2； K2 用水不均匀系数，取1.5。工程施工用水定额列表如下:-序号 用水名称 用水

5、定额N1 工程量Q1 单位1 钻孔灌注桩 3000 20000 M32 二轴搅拌桩 300 30000 M33 高压旋喷桩 450 13000 M3-经过计算得到 q1 =1.05748500001.5/(110383600)=12.4L/S。b、机械用水量计算:施工机械用水量计算公式： 其中 q2 施工机械用水量 (L/s)； K1 未预见的施工用水系数，取1.05； Q2 同一种机械台数(台)，取值如下表； N2 施工机械台班用水定额，取值如下表； K3 施工机械用水不均匀系数，取2。本工程无大型施工用水设备，该部分用水量可忽略。(即q20)C、生活用水量计算:施工工地用水量计算公式： 其

6、中 q3 施工工地生活用水量 (L/s)； P1 施工现场高峰期生活人数，取4000人； N3 施工工地生活用水定额，取值如下表； K4 施工工地生活用水不均匀系数，取1.3； b 每天工作班数(班)，取2。施工工地用水定额列表如下:-序号 用水名称 单位 耗水量N1(L)1 施工现场生活用水 L/人 20 -经过计算得到 q3 = 4000201.3/(283600)=1.81 L/S。d、生活区用水量计算:生活区生活用水量计算公式： 其中 q4 生活区生活用水量 (L/s)； P2 生活区居住人数，最高峰期取4000人； N5 生活区昼夜全部生活用水定额，取值如下表； K4 生活区生活用水

7、不均匀系数，取2； 本工程生活区用水单独布置，该部分用水量可忽略。(即q40)e、施工工地总用水量计算:施工工地总用水量Q可按以下组合公式计算：在此计算中得:Q =q1+q2+q3+q4 =12.4+0+1.81+0=14.2L/S；最后计算出的总用水量，还应增加10%，以补偿不可避免的水管漏水损失。最后Q还应增加10%,得出 Q =15.6L/S；f、供水管径计算:工地临时网路需用管径，可按下式计算： 其中: d 配水管直径(m)； Q 施工工地用水量(L/S)； V 管网中水流速度(m/s),取V=1.3(m/s)；供水管径由计算公式：d=415.6/(3.141.51000)=0.115

8、mm115mm得临时网路需用内径最少为150mm的供水管。综合考虑，打桩期间用水量较大，本工程管径拟选用d=200mm的镀锌钢管。6.1.2 主体结构阶段用水量计算a、工程用水量计算:工地施工工程用水量可按下式计算： 其中 q1 施工工程用水量 (L/s)； K1 未预见的施工用水系数，取1.15； Q1 年（季）度工程量 (以实物计量单位表示)，取值如下表； N1 施工用水定额，取值如下表； T1 年(季)度有效工作日(d)，取350天； b 每天工作班数(班)，取1.5； K2 用水不均匀系数，取1.5。工程施工用水定额列表如下:地下室序号 用水名称 用水定额N1 工程量Q1 单位 1 砌

9、筑工程全部用水 250 16799 m 2 抹灰工程全部用水 30 403176 m2 3. 搅拌砂浆 300 12095 m 4. 混凝土自然养护 400 175055 m 经过计算得到写字楼 q1 =1.151713251.5/（83600）=10.3 L/S. -写字楼序号 用水名称 用水定额N1 工程量Q1 单位 1 砌筑工程全部用水 250 16065 m 2 抹灰工程全部用水 30 385560 m2 3. 搅拌砂浆 300 11567 m 4. 混凝土自然养护 400 45815 m 经过计算得到写字楼 q1 =1.15711981.5/（83600）=4.3 L/S.-室内街序号 用水名称 用水定额N1 工程量Q1 单位1 砌筑工程全部用水 250 6601 m2 抹灰工程全部用水 30 158424 m23. 搅拌砂浆 300 4753 m4. 混凝土自然养护 400 14760 m经计算得到大商业 q1=1.15261581.5/（83600）=1.6 L/S.-百货楼序号 用水名称 用水定额N1 工程量Q1 单位1 砌筑工程全部用水 250 2200 m2 抹灰工程全部用水 30 52800 m23. 搅拌砂浆 300 1584 m4. 混凝土自然养护 400 6880 m经计算得到百货楼 q1=1.15102121.5/（83600）=0.62 L/S.-
