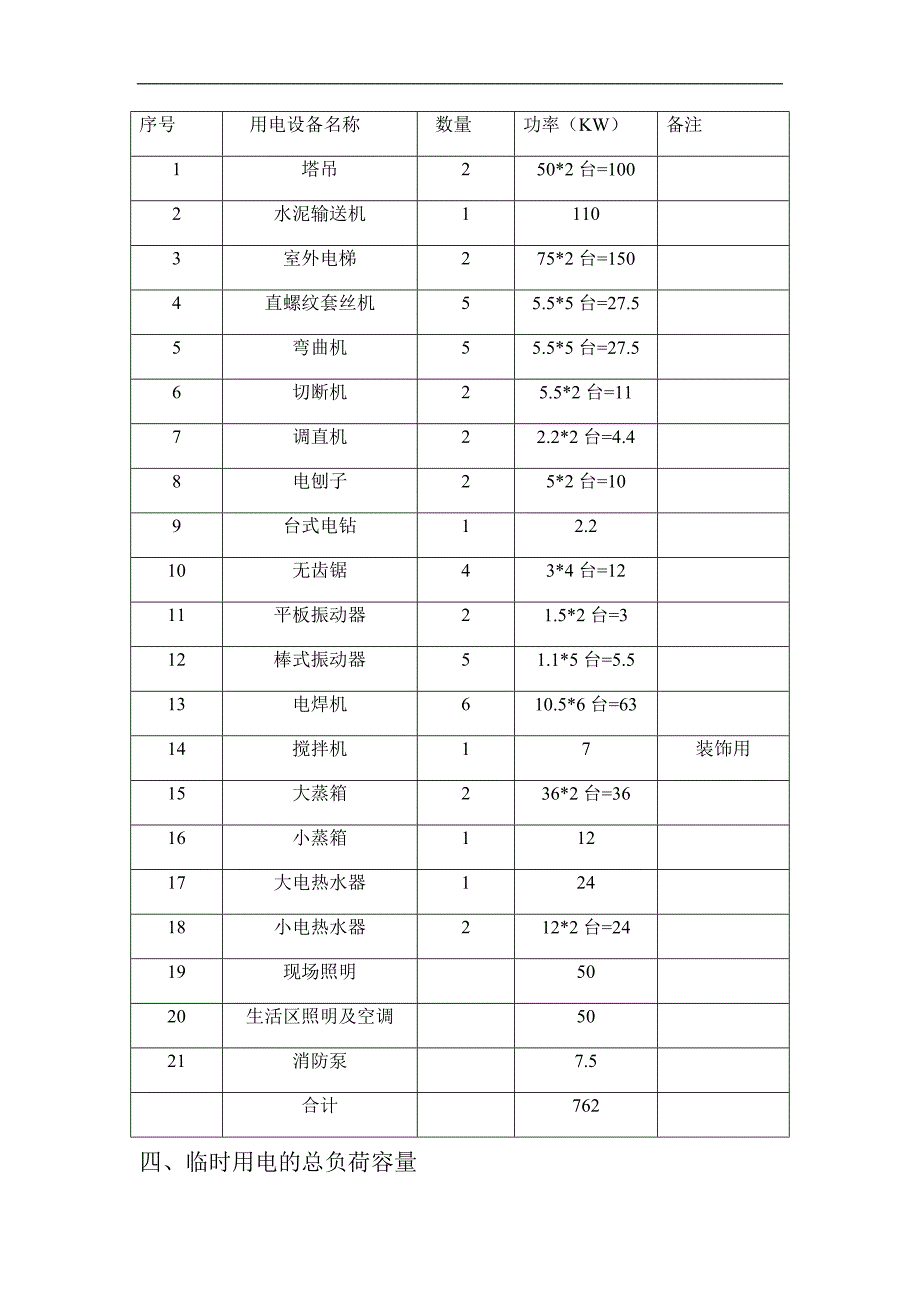

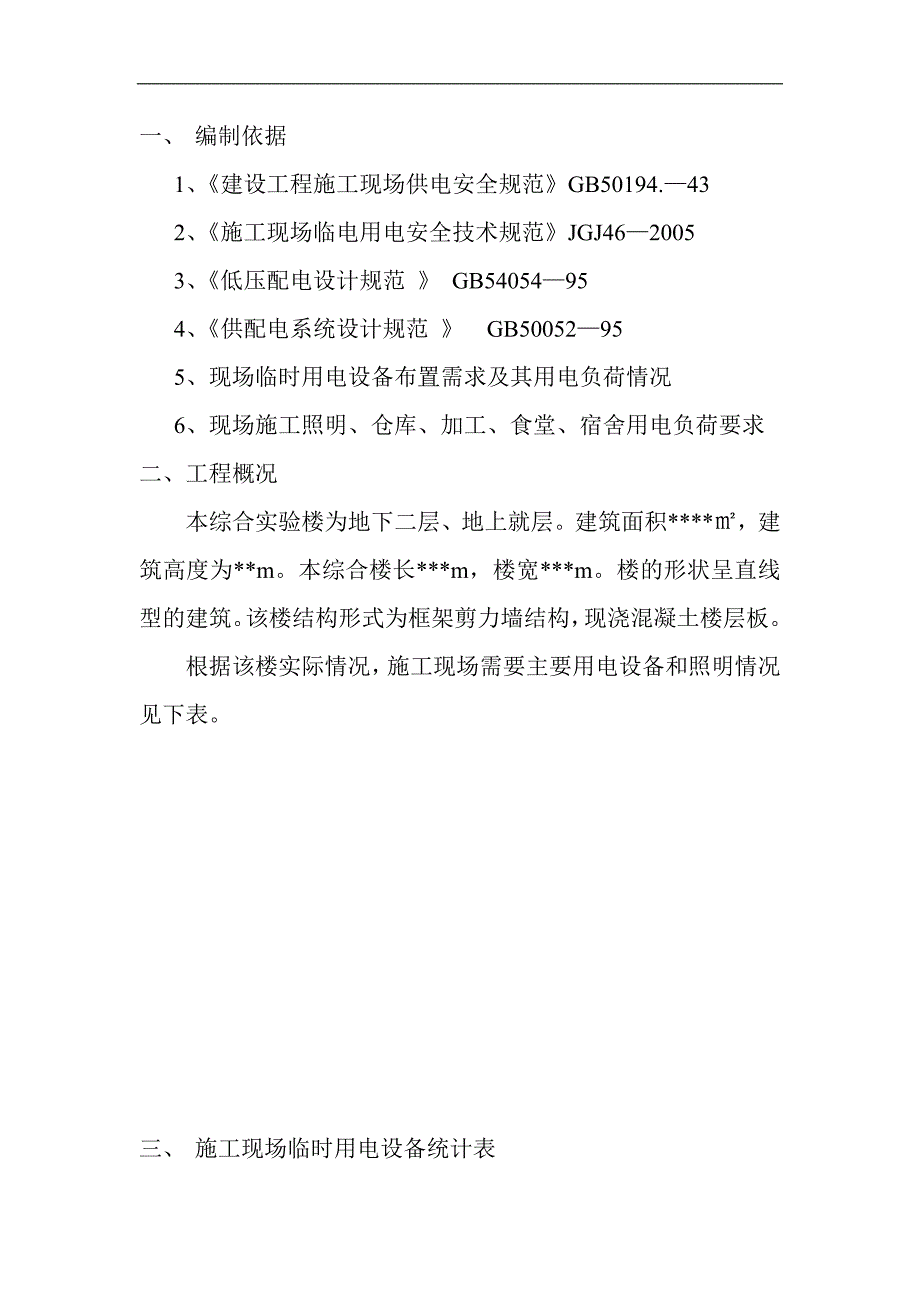

1、一、 编制依据1、建设工程施工现场供电安全规范GB50194.432、施工现场临电用电安全技术规范JGJ4620053、低压配电设计规范 GB54054954、供配电系统设计规范 GB50052955、现场临时用电设备布置需求及其用电负荷情况6、现场施工照明、仓库、加工、食堂、宿舍用电负荷要求二、工程概况本综合实验楼为地下二层、地上就层。建筑面积*，建筑高度为*m。本综合楼长*m，楼宽*m。楼的形状呈直线型的建筑。该楼结构形式为框架剪力墙结构，现浇混凝土楼层板。根据该楼实际情况，施工现场需要主要用电设备和照明情况见下表。三、 施工现场临时用电设备统计表序号用电设备名称数量功率（KW）备注1塔吊

2、250*2台=1002水泥输送机11103室外电梯275*2台=1504直螺纹套丝机55.5*5台=27.55弯曲机55.5*5台=27.56切断机25.5*2台=117调直机22.2*2台=4.48电刨子25*2台=109台式电钻12.210无齿锯43*4台=1211平板振动器21.5*2台=312棒式振动器51.1*5台=5.513电焊机610.5*6台=6314搅拌机17装饰用15大蒸箱236*2台=3616小蒸箱11217大电热水器12418小电热水器212*2台=2419现场照明5020生活区照明及空调5021消防泵7.5合计762四、临时用电的总负荷容量1、根据用电统计表计算用电总

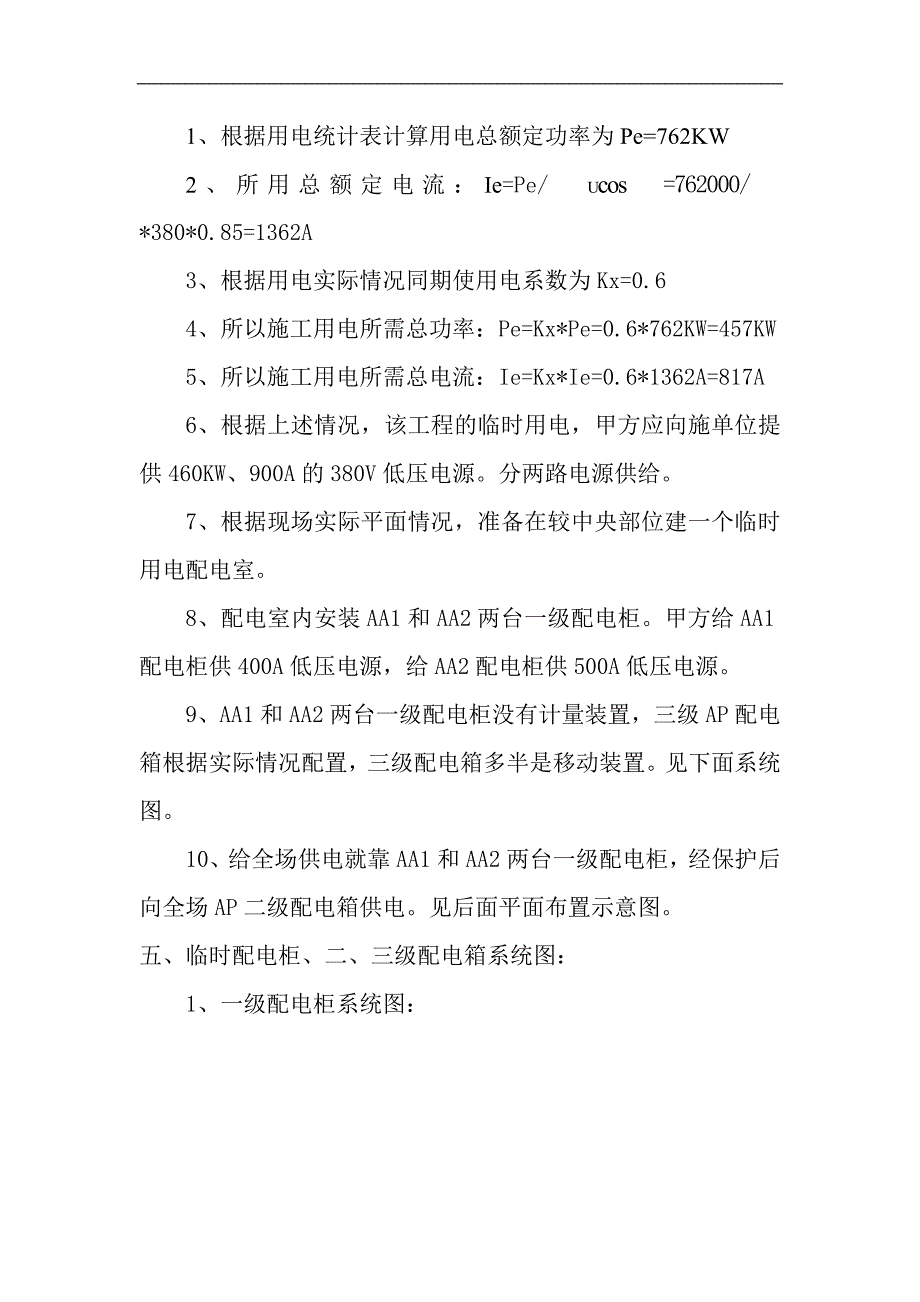

3、额定功率为Pe=762KW2、所用总额定电流：Ie=Pe/Ucos=762000/*380*0.85=1362A3、根据用电实际情况同期使用电系数为Kx=0.64、所以施工用电所需总功率：Pe=Kx*Pe=0.6*762KW=457KW5、所以施工用电所需总电流：Ie=Kx*Ie=0.6*1362A=817A6、根据上述情况，该工程的临时用电，甲方应向施单位提供460KW、900A的380V低压电源。分两路电源供给。7、根据现场实际平面情况，准备在较中央部位建一个临时用电配电室。8、配电室内安装AA1和AA2两台一级配电柜。甲方给AA1配电柜供400A低压电源，给AA2配电柜供500A低压电源

4、。9、AA1和AA2两台一级配电柜没有计量装置，三级AP配电箱根据实际情况配置，三级配电箱多半是移动装置。见下面系统图。10、给全场供电就靠AA1和AA2两台一级配电柜，经保护后向全场AP二级配电箱供电。见后面平面布置示意图。五、临时配电柜、二、三级配电箱系统图：1、一级配电柜系统图：2、二级配电箱系统图AP4、AP6现场，AP9、AP10、AP11钢筋区，AP13水电区，AP7加工区，AP14、AP15木工区二级配电箱系统图AP1食堂二级配电箱系统图（AP3、AP8电梯）（塔吊AP2、AP12）二级配电箱系统图AP5水泥地泵二级配电箱系统图3、三级箱系统图一般动力三级配电箱系统图电焊机保护三

5、级配电箱系统图生活用电三级配电箱系统图六、临电布置平面示意图（见附图）七、用电设备电流计算，保护开关及电缆选择1、塔吊，每台50KW Ijs= Pe/Ucos=50000/*380*0.8=95A电气控制开关随塔吊配套代。电缆选用ye3*35+2*162、水泥输送机，每台110KWIjs= Pe/Ucos=110000/*380*0.8=209A电气控制开关随输送机配套代。电缆选用ye 3*95+1*503、室外电梯，每台75 KW Ijs= Pe/Ucos=75000/*380*0.8=142A电气控制开关随电梯配套代。电缆选用ye 3*50+2*254、套丝机，每台5.5 KW Ijs=

6、Pe/Ucos=5500/*380*0.8=10.4A电气控制开关随套丝机代。（没配可用DE15LE-30/3有漏电保护开关）电缆选用ye 3*2.5+2*1.55、切断机，每台5.5 KW计算电流Ijs及开关、电缆选择同套丝机。6、弯曲机，每台5.5 KW计算电流Ijs及开关、电缆选择同套丝机。7、调直机，每台2.2 KWIjs= Pe/Ucos=4.1A电气控制开关随调直机代。（没有可用DE15LE-10/3有漏电保护开关）电缆选用yc 3*2.5+2*1.58、电刨子，每台5 KWIjs= Pe/Ucos=9.5A选用DE15LE-16/3有漏电保护的开关。电缆选用ye 3*2.5+2*

7、1.59、台式电钻，每台2.2 KWIjs= Pe/Ucos=4.2A选用DE15LE-10/3有漏电保护的开关。电缆选用ye 3*2.5+2*1.510、无齿锯，每台3 KWIjs= Pe/Ucos=5.7A选用DE15LE-10/3有漏电保护的开关。电缆选用ye 3*2.5+2*1.511、平板振动器，每台1.5 KWIjs= Pe/Ucos=2.8A选用DE15LE-10/3有漏电保护的开关。电缆选用ye 3*2.5+2*1.512、棒式振捣器，每台1.1 KW 选用开关电缆同平板振动器。13、电焊机，每台15KVA首先将半负荷使用状态换算到满负荷状态的额定功率PePe=Ijs= Pe/

8、Ucos=20A开关选择DE-40/3300，并必须配有H*-111/2P给焊机防触电二次保护器。电缆选择ye-3*6橡胶电缆从开关到给电焊机电源若电焊机容量大的；选择开关的电缆就加大一个规格。14、搅拌机，每台7 KWIjs= Pe/Ucos=13.3A开关选用DE15LE-30/3有漏电保护的开关。电缆选用ye 3*4+2*2.515、大蒸箱，每台36 KWIjs= Pe/Ucos=137A选用CDM-160/4300可视开关。电缆选用ye 3*50+2*2516、小蒸箱，每台12 KWIjs= Pe/Ucos=22.8A选用DE15LE-30/3有漏电保护开关。电缆选用ye 3*4+2*

9、2.517、大电热水器，每台24 KWIjs= Pe/Ucos=45.6A选用DE15LE-60/3有漏电保护开关。电缆选用ye 3*10+2*418、小电热水器，每台12 KWIjs= Pe/Ucos=22.8A选用DE15LE-30/3有漏电保护开关。电缆选用ye 3*6+2*419、消防泵，每台7.5 KWIjs= Pe/Ucos=75000/*380*0.8=14.2A选用DE15LE-30/3有漏电保护开关。电缆选用ye 3*4+2*2.5八、临时用电施工技术措施1、室外安装配电箱必须有防雨棚，为安全要用钢筋围起来保护。2、AA配电箱处用三根接地极和20m40*4镀锌扁钢做接地，接地

10、电阻4 ，若测接地阻达不到就延长-40*4镀锌扁钢接地带。3、配电箱安装必须牢固，配电箱内开关等设备部件安装必须牢固。配电箱内接线必须牢固不松动。注意零线和PE线严禁接混。4、三级配电箱，多半是移动式的，配电箱要安装0.6m高支架，就保证箱体在离地0.6m和不高于1.5m之间。5、电缆埋设深度要保证超0.7m，过路处要加保护钢管。电缆埋设必须铺细土盖砖保护。电缆两端都挂电缆标志牌。电缆两端各留1m长度。电缆必须遥测相间、相对地、相对零、零对地绝缘，绝缘值必须要大于1M 。电缆芯线颜色必须对准接线，黄色-A相，绿色-B相，红色-C相，淡蓝色-N线，黄绿相间色-PE线。6、布放电线注意电缆划伤、压

11、扁、扭劲。架空挂设的电线要考虑车和人不能刮到地方和高度。7、每个配电箱处都做重复接地，接地电阻值10 。8、漏电开关送电前要做模拟实验，检查漏电开关是否动作灵活。9、送电前，每箱内设备之间必须用500V摇电摇测绝缘要大于2M。送电前每个箱的每个回路必须摇测，相间、相对零、相对地、零对地绝缘大于1M 才能送电。10、送电前每台受电设备必须摇测绝缘。11、现场施工照明使用36V电压，注意导线不能有破伤。九、临电施工安全保护措施1、现场施工用电必须遵照国家建设部的JGJ46-2005施工现场临时用电安全技术规范有关条例执行。临时用电应按规定编好施工组织设计，并建立对现场线路设施定期检查制度。2、施工

12、用电要有审批核准手续，确定供电设备及电线规格，各种电箱开关箱、漏电保护器等。3、电工必须经过地市级专门培训考核合格发证上岗，并按照施工现场临时用电安全技术规范进行安装操作，严禁违章操作。4、电工懂得自我保护和他人保护的基本知识，安装作业要认真负责，实行谁安装水负责。5、施工用电线路投入使用前，应进行验收，合格后方能供电使用。6、现场值班电工，要经常检查用电线路、漏电开关、用电设备及接地零情况，发现问题要及时处理。7、导线接头裸露部分要包扎严紧并且防水。8、电缆必须跨越或搭在钢管脚手架时，应采取绝缘橡胶板隔离，不能直接搭接在钢管或钢筋上。9、电缆在穿过道路时，埋设的电缆要有钢管保护。10、现场必

13、须实行一机一闸保护，严禁一闸多用，投入使用的水泵、电动工具应具良好状态，漏电装置可靠。11、夜间作业要有足够的照明。值夜班电工不能擅离岗位，发现灯具熄灭即更换。12、配电系统必须采取分级配电，配电箱、开关箱的安装和内部设置必须符合有关规定，开关箱要牢固，防雨箱体要涂安全色，统一编号，停止使用配电箱应切断电源，箱门上锁。13、手持电动工具的电源线、插头和插座要保持完好，电源线不得任意接长和调换，工具的外绝缘应完好无损，维修、保管由专人负责。14、电焊机应单独设开关，焊把线应双线到位，不得借用金属管道、脚手架及结构钢筋作回路地线，电焊机设置点应防潮、防砸。15、电气工作人员必须穿越防护用品，持证上

14、岗。16、大型机具进场后，应仔细检查各部位和防护装置是否齐全灵敏、可靠，然后仅此那个启动运转，运转正常经机械员验收合格后方可使用。17、电焊机、小圆锯等设备零件必须齐全良好，有防护装置。十、临时用电资料1、现场临电验收单（AQ-G-1表）2、接地电阻测试记录（AQ-G-3表）3、电气绝缘强度测试记录(AQ-G-2表)4、维护电工定期检查记录5、维护电工队临电维修记录6、维护电工值班记录7、维护电工证书十一、临时用电安全管理制度1、该工程临电设施由项目部管理。主管人员为安全员和电气工长。具体操作人员为两名维修电工。 2、该电设施验收后使用。一年后仍然使用要进行一次中间再验收。3、现场维护电工必须持证上岗作业。4、公司经理部电气技术负责人必须在作业前向维护电工进行安全技术交底。5、电气工长必须对现场所用电气设备及周围环境中可能发生的安全隐患进行安全交底。6、选择临电安全器件必须按JGJ46-2005施工现场临时用电安全激活素规范的要求。7、维护电工上班前和工作中禁止饮酒。接
