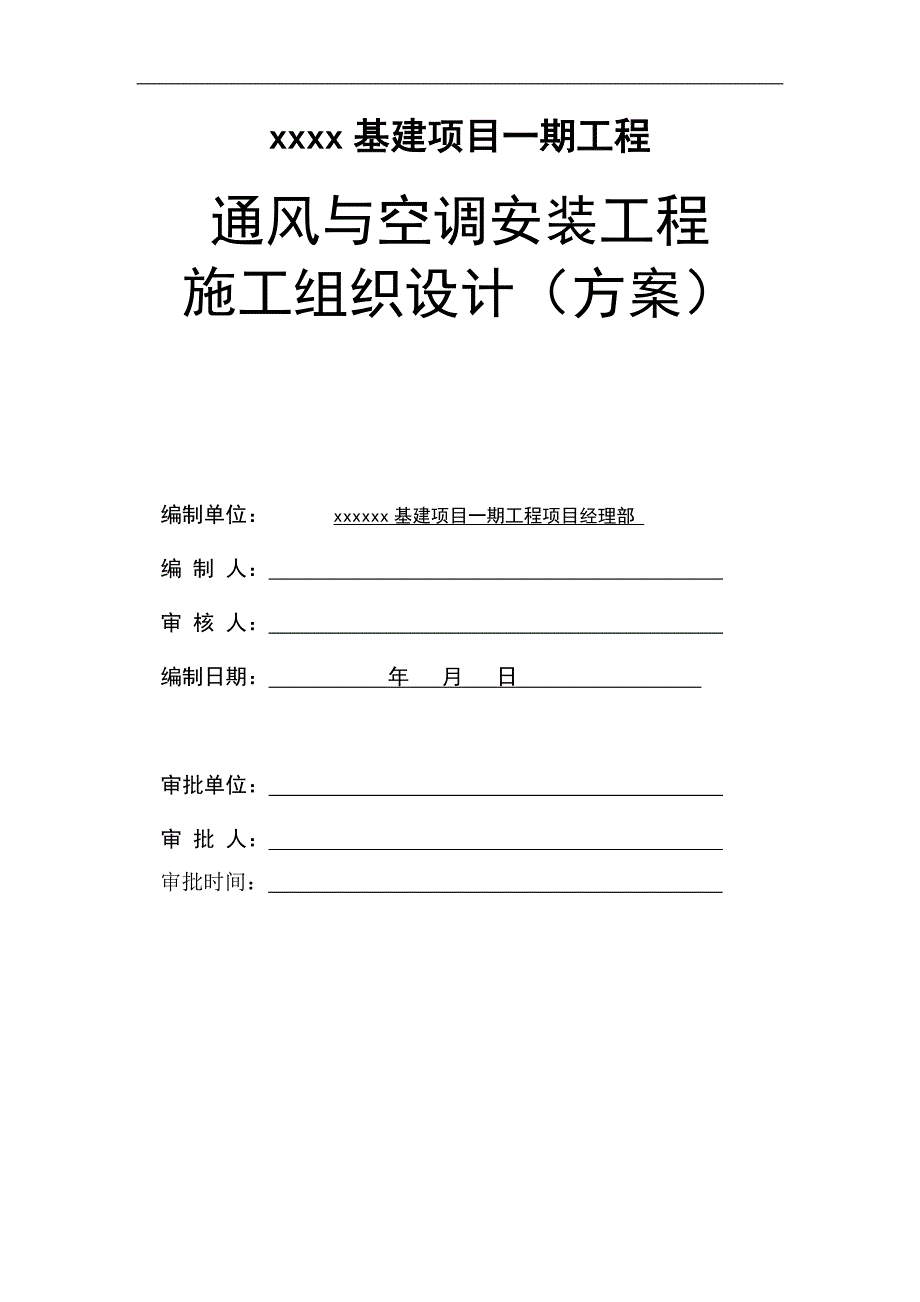

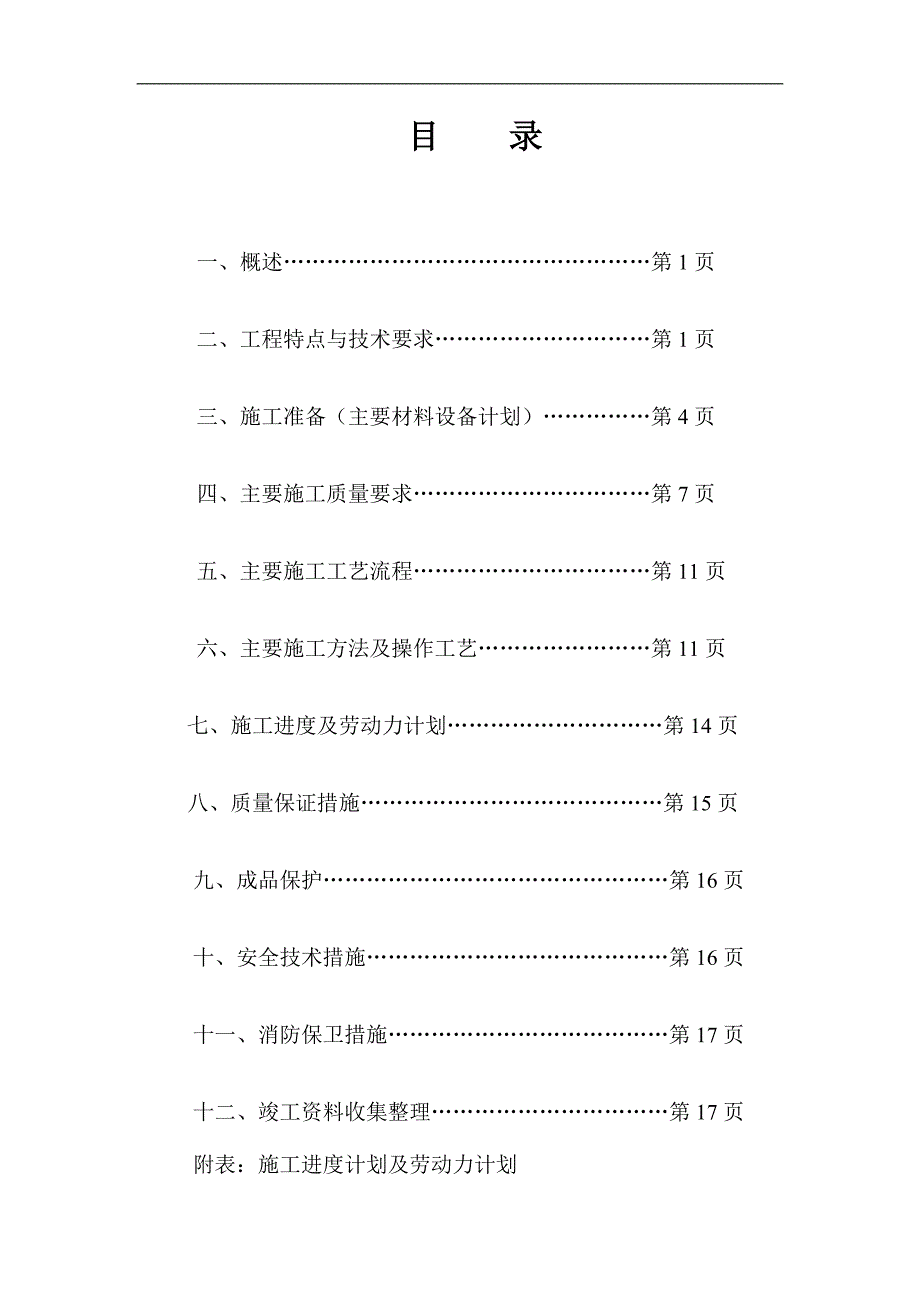

1、xxxx基建项目一期工程通风与空调安装工程施工组织设计(方案)编制单位: xxxxxx基建项目一期工程项目经理部 编 制 人: 审 核 人: 编制日期: 年 月 日 审批单位: 审 批 人: 审批时间: 目 录一、概述第1页二、工程特点与技术要求第1页三、施工准备(主要材料设备计划)第4页四、主要施工质量要求第7页五、主要施工工艺流程第11页六、主要施工方法及操作工艺第11页七、施工进度及劳动力计划第14页八、质量保证措施第15页九、成品保护第16页十、安全技术措施第16页十一、消防保卫措施第17页十二、竣工资料收集整理第17页附表:施工进度计划及劳动力计划一、概述: (一)、建筑物性质、规模

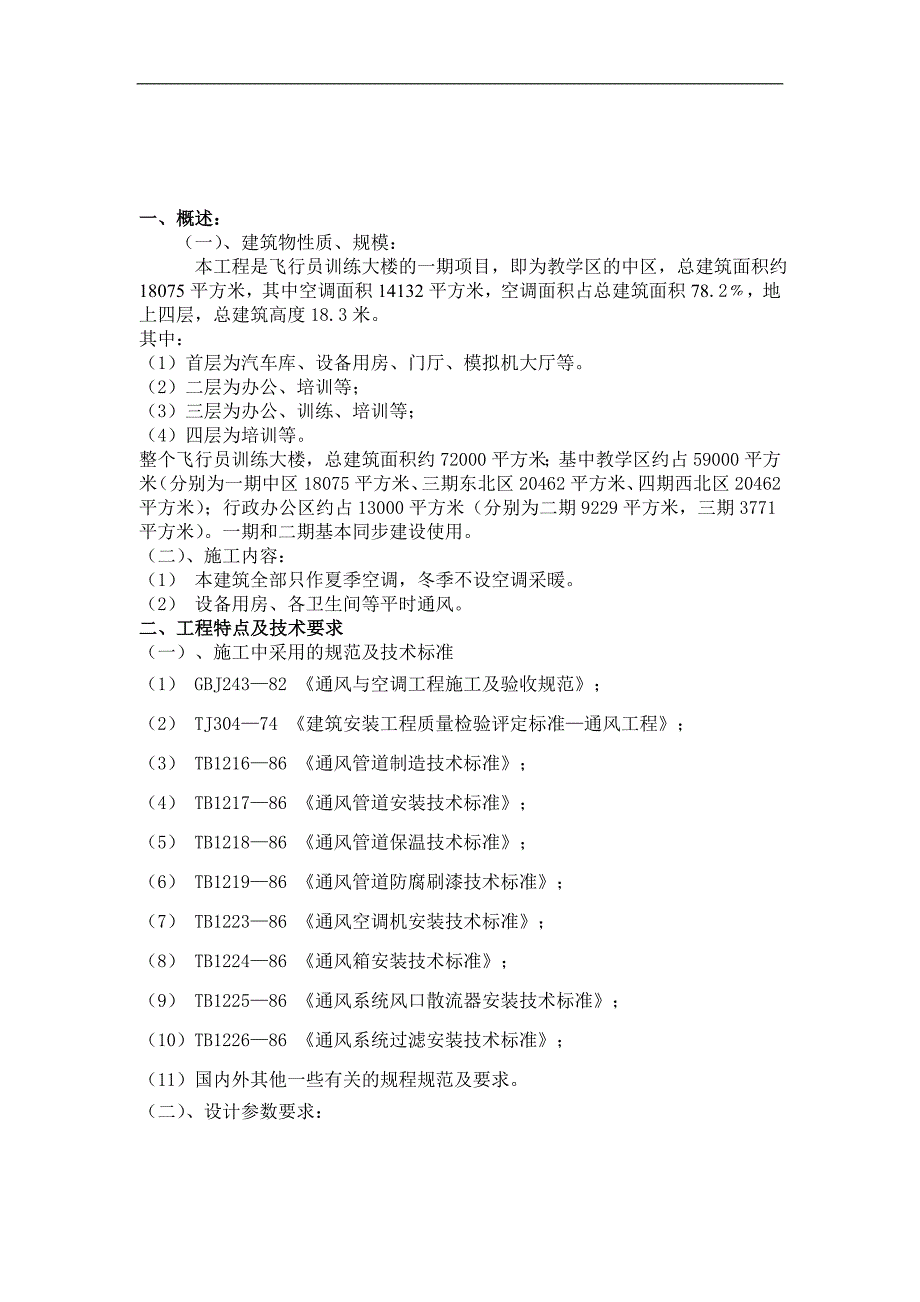

2、: 本工程是飞行员训练大楼的一期项目,即为教学区的中区,总建筑面积约18075平方米,其中空调面积14132平方米,空调面积占总建筑面积78.2,地上四层,总建筑高度18.3米。其中:(1)首层为汽车库、设备用房、门厅、模拟机大厅等。(2)二层为办公、培训等;(3)三层为办公、训练、培训等;(4)四层为培训等。整个飞行员训练大楼,总建筑面积约72000平方米;基中教学区约占59000平方米(分别为一期中区18075平方米、三期东北区20462平方米、四期西北区20462平方米);行政办公区约占13000平方米(分别为二期9229平方米,三期3771平方米)。一期和二期基本同步建设使用。(二)、
3、施工内容:(1) 本建筑全部只作夏季空调,冬季不设空调采暖。(2) 设备用房、各卫生间等平时通风。二、工程特点及技术要求(一)、施工中采用的规范及技术标准 (1) GBJ24382 通风与空调工程施工及验收规范;(2) TJ30474 建筑安装工程质量检验评定标准通风工程;(3) TB121686 通风管道制造技术标准;(4) TB121786 通风管道安装技术标准;(5) TB121886 通风管道保温技术标准;(6) TB121986 通风管道防腐刷漆技术标准;(7) TB122386 通风空调机安装技术标准;(8) TB122486 通风箱安装技术标准;(9) TB122586 通风系统
4、风口散流器安装技术标准;(10)TB122686 通风系统过滤安装技术标准;(11)国内外其他一些有关的规程规范及要求。(二)、设计参数要求: 1、室外:干球温度湿球温度相对湿度大气压力hpa空调通风夏季33531277100452、室内:干球温度相对湿度新风量m3/h.人允许噪声标准dB(A)夏季夏季大堂、门厅2750652050模拟机大厅2540653050讲评2640653045办公室2640653045培训室2640653045计算机房224065-55飞行员休息2640653045休息走道2750652050(三)、空调冷源及水系统:1、制冷系统:本大楼设置冷冻水系统1个。系统系统所
5、担负的区域与面积系统计算总负荷KW冷水机组冷冻水泵数量(台)区域空调总面积平方米型式数量台单机空量KW系统1一、二期205004275水冷离心121102水冷螺杆28442三期174003393水冷离心121101四期143002931水冷离心121101冷却水泵数量(台)冷却塔数量(台)冷冻机房位置冷却塔位置膨胀水箱位置冷冻水系统最大工作压力KPa冷却水系统最大工作压力KPa22地下一层天面天面600600221212备注:根据实际情况,初期只安装一台离心机+两台螺杆机。(1) 冷冻水泵、冷却水泵、冷却塔的空量与冷嘲热讽水机组容量相匹配。(2) 冷冻水供回水温度分别为7/12,冷却水进出水温
6、度分别为32/37。(3) 空调水系统为一次泵末端管网变流量系统,变水量双管系统。(4) 根据分区和功能的不同,空调冷冻水通过分水器、集水器设置三组分支主管。分别为教学区中区及办公区、教学区西北区、教学区东北区、专用冷却水系统在冷却使用。立管布置成异程式。2、专用冷却水系统:本大楼一期设置冷却水系统1个。(1)冷却水泵、冷却塔的容量与甲方提供所需容量相匹配,供液压机冷却、模拟机专用空调冷却、恒温恒湿机冷却水使用。(2)模拟机专用空调机及液压机冷却水进出水温度分别为27/32。将两者冷却水泵及冷却水管路分开,但仍可共用冷却塔。(3)通过感应冷却水进水温度控制冷却水是否要再冷,当冷却塔出水温度高于
