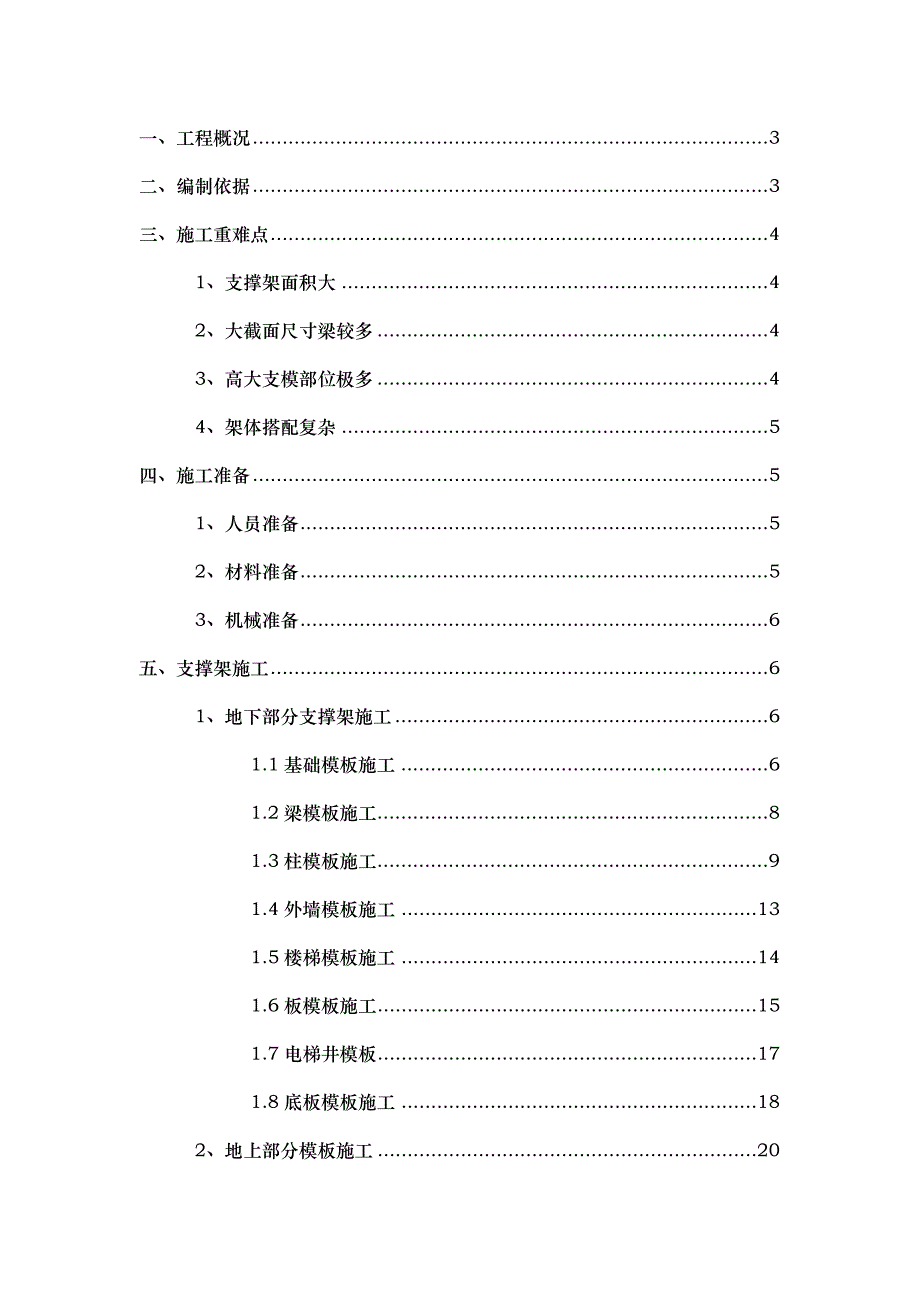

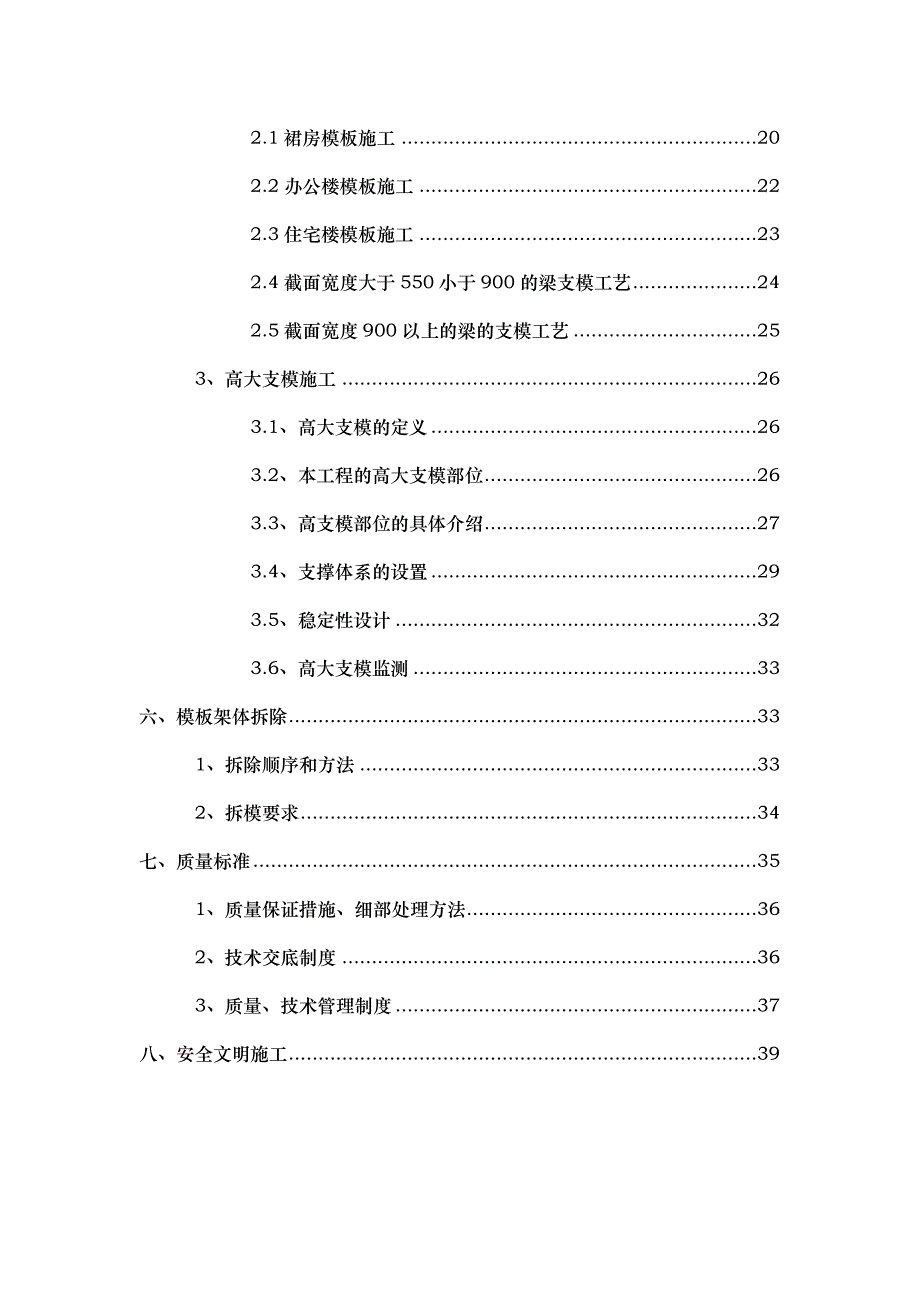

1、一、工程概况3二、编制依据3三、施工重难点41、支撑架面积大42、大截面尺寸梁较多43、高大支模部位极多44、架体搭配复杂5四、施工准备51、人员准备52、材料准备53、机械准备6五、支撑架施工61、地下部分支撑架施工61.1基础模板施工61.2梁模板施工81.3柱模板施工91.4外墙模板施工131.5楼梯模板施工141.6板模板施工151.7电梯井模板171.8底板模板施工182、地上部分模板施工202.1裙房模板施工202.2办公楼模板施工222.3住宅楼模板施工232.4截面宽度大于550小于900的梁支模工艺242.5截面宽度900以上的梁的支模工艺253、高大支模施工263.1、高大

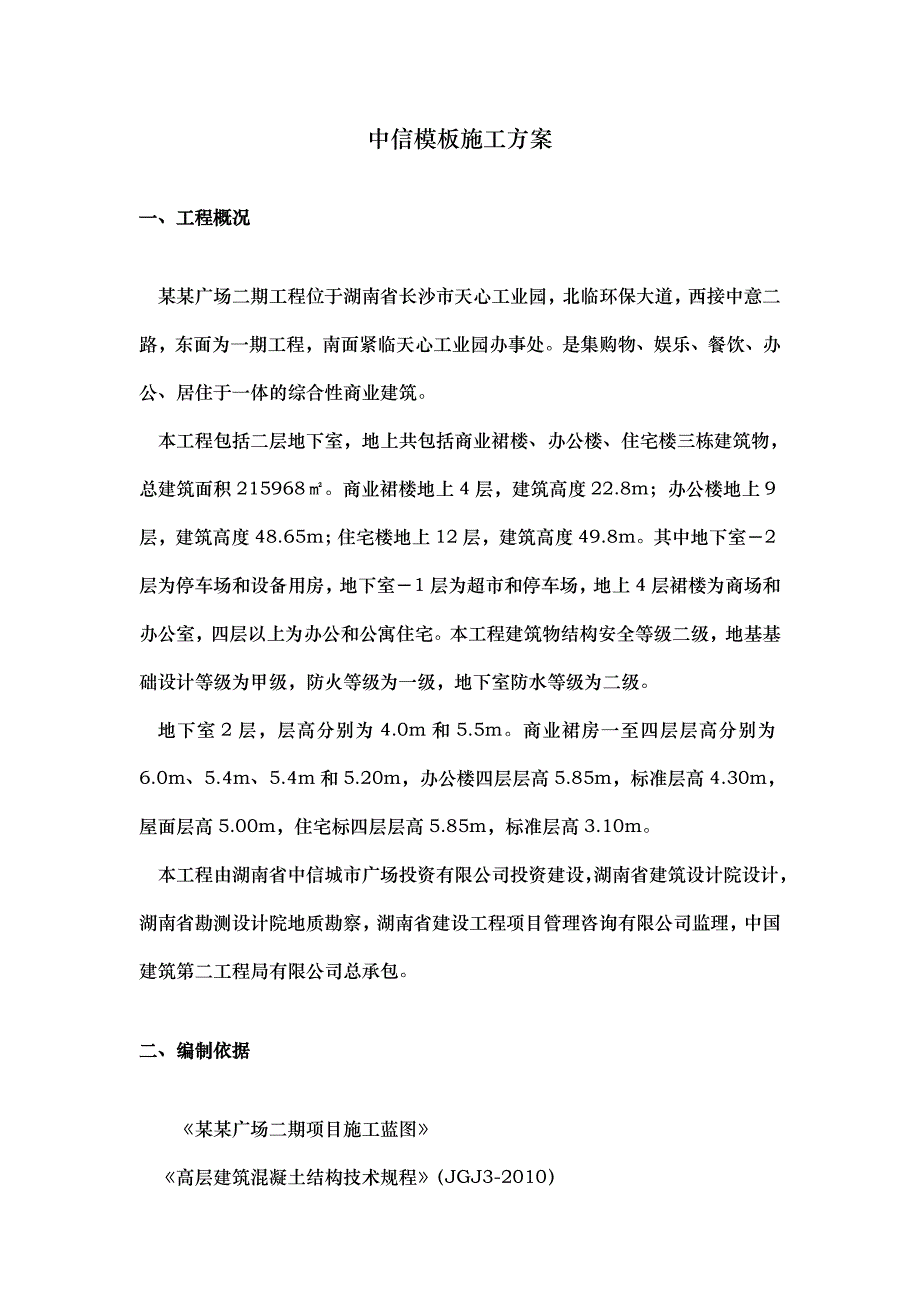

2、支模的定义263.2、本工程的高大支模部位263.3、高支模部位的具体介绍273.4、支撑体系的设置293.5、稳定性设计323.6、高大支模监测33六、模板架体拆除331、拆除顺序和方法332、拆模要求34七、质量标准351、质量保证措施、细部处理方法362、技术交底制度363、质量、技术管理制度37八、安全文明施工39中信模板施工方案 一、工程概况某某广场二期工程位于湖南省长沙市天心工业园，北临环保大道，西接中意二路，东面为一期工程，南面紧临天心工业园办事处。是集购物、娱乐、餐饮、办公、居住于一体的综合性商业建筑。 本工程包括二层地下室，地上共包括商业裙楼、办公楼、住宅楼三栋建筑物，总建筑

3、面积215968。商业裙楼地上4层，建筑高度22.8m；办公楼地上9层，建筑高度48.65m；住宅楼地上12层，建筑高度49.8m。其中地下室2层为停车场和设备用房，地下室1层为超市和停车场，地上4层裙楼为商场和办公室，四层以上为办公和公寓住宅。本工程建筑物结构安全等级二级，地基基础设计等级为甲级，防火等级为一级，地下室防水等级为二级。地下室2层，层高分别为4.0m和5.5m。商业裙房一至四层层高分别为6.0m、5.4m、5.4m和5.20m，办公楼四层层高5.85m，标准层高4.30m，屋面层高5.00m，住宅标四层层高5.85m，标准层高3.10m。本工程由湖南省中信城市广场投资有限公司投

4、资建设，湖南省建筑设计院设计，湖南省勘测设计院地质勘察，湖南省建设工程项目管理咨询有限公司监理，中国建筑第二工程局有限公司总承包。二、编制依据 某某广场二期项目施工蓝图高层建筑混凝土结构技术规程（JGJ3-2010）冷弯薄壁型钢结构技术规范（GB50018-2002）混凝土结构工程施工质量验收规范（GB50204-2002）建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2011）地下室模板施工方案地上部分结构施工方案 高大支模施工方案三、施工重难点1、支撑架面积大 地下室每层面积42000，商业裙房四层每层面积均在20000左右。单层面积较大，一次性投入材料量巨大。加之工期较紧，流水施工

5、较难组织。固需及时联系好材料供应商，提前准备好所需材料，不能因为材料供应不足问题影响工程的整体工期。2、大截面尺寸梁较多 本工程在首层预应力板的室内外交接处存在较多尺寸截面超出0.8的梁（线荷载超出20KN/m），此类梁施工须经专家论证后方可实施（已论证），支模及施工时都需要密切注意支撑架的稳定性、安全性。3、高大支模部位极多 本工程在商业裙房及办公楼存在等多处净高度超过8m的高大支模部位，最高处达39.8m，且架体的宽高比较大，稳定性低。施工前需进行专家论证（已论证）。架体的稳定性设计将是高大支模的重中之重。高大支模部位的支撑架选用扣件钢管式，需要设置连墙件、剪刀撑、斜撑、扫地杆的部位不能遗

6、漏。4、架体搭配复杂 本工程同一层板的标高落差处较多，井字梁较少，板被分成一块块大小不一的小块板。主要的支撑架类型为双自锁型脚手架，无法均匀的按预定好的方案布置间距。固施工前，要预先进行配置，立杆的长度，横杆的选型，已经局部调整立杆的纵横向间距，只能调小不能调大，横杆不能扣接部位，用钢管脚手架进行连接增强。搭设完毕的脚手架需经各方验收后方可浇筑混凝土。四、施工准备1、人员准备 搭设满堂支撑架的工人必须为专业架子工持证上岗，且需体检合格，无疾病。入场前及时做好3级教育，施工前由各片区工长做好安全技术交底。分包单位需按总包提供的施工总进度计划提前安排好一定数量的专业架子工，随时进行大规模的施工。2

7、、材料准备 施工分包必须给工人提供安全帽、防滑鞋、安全带、安全绳以保证工人的施工安全。总包需提前联系材料供应商准备充足资金以保证木枋、模板、钢管的储备量，做到不影响工期节点。施工场地内需设置较易于材料周转的堆场，方便快速的倒运。钢管扣件进场时要严格进行验收制度，并及时通知监理及业主方进行现场取样送检。对于检测不合格的材料一律要求全部退场。3、机械准备 现场至少要保证两套木工加工设备，各类小工具均须准备齐全。总包已在现场布置6台塔吊以及一台50T汽车吊以加快材料周转的速度。吊运机械将优先吊运支撑架所需材料，现场负责人需协调好现场各方面关系以避免争端。五、支撑架施工1、地下部分支撑架施工1.1基础

8、模板施工地下室承台和底板支模采用砖模。本工程地下室底板厚度450mm，承台厚度1.0m2.15m，全部采用240厚砖胎模，采用MU10灰砂砖，M5水泥砂浆砌筑，面层1：2.5水泥砂浆抹面。砖胎模施工分区与土方开挖一致，进行流水施工。、砖胎模砌筑前，先检查垫层施工是否符合质量要求，然后清扫垫层表面，将浮土及垃圾清除干净，在垫层混凝土上进行测量放线，弹出基础承台、地梁、电梯井边线。、砌筑方法采用顺砌法。、砖胎模砌筑的构件尺寸除要保证承台、电梯井的几何尺寸外，每边还须加上2cm的抹灰层厚度。、对于桩位有较小偏位的承台，根据工程实际情况适量放大。偏位较大的，应另制订解决方案。、砌筑时可先砌几层转角及交

9、接处部分的砖，然后在其间拉准线砌中间部分承台砖模，四周的墙应同时砌筑，如因特殊情况不能同时砌起时，应留置斜槎，斜槎的长度不应小于高度的2/3。、砖胎模长度超过3m时，必须加墙垛；同时当砖胎模高度超过2m时，砖模砌筑时要沿竖向间隔500mm加设26钢筋，沿胎模通长设置，增加其整体刚度和稳定性。内侧抹20mm厚1：2.5水泥砂浆。1.2梁模板施工1）、梁模板钢管支架荷载设计参数：模板与木块自重0.35kN/、混凝土和钢筋自重25.00kN/m3，倾倒混凝土的荷载标准值2.00kN/，混凝土浇筑速度2.5m/h，施工均布荷载标准值1.00kN/，采用18胶木模板、木枋（50100mm）、自锁式钢管（

10、48mm、壁厚3.0mm）。梁模板采用胶合木模板,直插式双自锁型多功能钢管脚手架；对于不满足双自锁型脚手架模数的部位配以钢管架支撑，梁底钢管支撑架必须按照规定设置纵横方向剪刀撑，其间距不大于6m，主梁下的立杆必须设置剪刀撑，且不得少于两道，剪刀撑斜杆于地面的角度在4560之间，并与距地200mm高的扫地杆连接牢固。群体梁时，水平拉杆可与柱、墙水平拉杆相连接。2）梁模板支模工艺梁模板选用18mm厚红色覆膜木胶合板，梁侧模选用采用侧模包底模的支模方法。加固采用4080mm木方（竖放）和M12高强对拉螺栓，梁底、梁侧木方铺设方向与梁截面方向一致，梁底木方沿梁跨度方向铺设时间距为250mm；对拉螺栓外

11、套PVC套管，梁高500mm以下时采用夹具保证梁体尺寸，梁高500mm以上700mm以下时设一道对拉螺栓；梁高700mm以上时设两道对拉螺栓；梁承重架主要采用48*3.0 ZSDJ直插式双自锁型脚手架体系（不符合自锁脚手架模数的位置采用普通钢管、扣件搭设的脚手架进行补充），梁侧立杆间距为900，沿梁跨度方向立杆间距为900mm，横杆步距为1200mm，在350mm宽以上梁底增设一道立杆（注：300X1700的梁底增设一道立杆）；梁模板施工时先测定标高，然后铺设梁底板，根据楼层上弹出的轴线进行平面位置校正、固定。楼层满堂架的水平杆需紧顶梁侧的模板、龙骨。模板的下口要用木枋顶牢、水平和竖向拼缝用双

12、面海绵胶条贴牢或水泥腻子填塞，以防漏浆，模板必须涂刷脱模剂。模板下口用定型卡子或钢管固定。为了增加砼面的光滑度及提高模板的周转次数，拆模后，应清除附在板上的砂浆，并刷脱模剂。在模板的开口部位、主次梁交接处主梁需加设木枋以增强其刚度、强度。为了防止涨模、漏浆，柱模边缝应用木枋压好。为配合梁钢筋绑扎，模板必须跳格支设。严格控制梁起拱率，跨度超过4m支模时跨中起拱1/10003/1000。1.3柱模板施工本工程柱的截面形式多种多样，其中较大截面柱形式有：1600800、9001750、8001700、11001100、10001000、950950、900900、825600、800800、8501

13、050、6001000、7001000、700700、600600；小截面柱的截面均小于600600。本工程圆柱采用定制钢模板施工。模板采用183091518mm的红色国产漆面胶合板，散拼散装。截面600X600mm及以下结构柱次楞（贴模板竖向）：用483.0钢管，间距150 mm；主楞（贴次楞外侧水平向）：采用双钢管配以扣件柱箍加固，间距400mm，对拉螺栓采用M14高强螺栓（竖向间距同主楞），在柱外侧对拉；截面600X600mm以上结构柱次楞（贴模板竖向）：用483.0钢管，间距150 mm；主楞（贴次楞外侧水平向）：采用两根10#槽钢合并成工字钢形式的柱箍加固，竖向间距400mm，对拉螺

14、栓采用14高强螺栓（竖向间距同主楞），在柱外侧对拉。1.4外墙模板施工地下室外墙及负二层人防区内钢筋混凝土墙模板采用183091518mm的红色国产漆面胶合板，散拼散装。竖向内楞采用钢管483.0200，水平外楞用2483.0钢管457.5平放，每侧双蝴蝶卡双螺帽，地下室外墙对拉螺栓采用M12组合式止水对拉螺杆，中间焊接3mm50mm50mm止水片，对拉螺杆纵横间距457.5mm457.5mm；地下室外墙内设置混凝土条内撑：600600，梅花形布置（注意保护层：外侧迎土面50mm，内侧20mm）；地下室负二层人防区内钢筋混凝土墙对拉螺栓采用M12组合式对拉螺杆（注：不加PVC套管，对拉螺栓浇筑

15、在混凝土内），对拉螺杆纵横间距457mm457mm；墙内设置混凝土条内撑：600600，梅花形布置。注：地下室消防水池池壁墙体支模同地下室外墙，同样采用M12组合式止水对拉螺杆，不同点为保护层内侧迎水面为50mm，外侧为20mm。、地下室其它区域（不含地下室外墙及负二层人防区内钢筋混凝土墙）钢筋混凝土墙模板采用183091518mm的红色国产漆面胶合板，散拼散装。竖向内楞采用钢管483.0200，水平外楞用2483.0钢管457.5，每侧双蝴蝶卡双螺帽，采用M14高强对拉螺杆，外套PVC套管，对拉螺杆纵横间距457.5mm457.5mm；墙内设置混凝土条内撑：600600，梅花形布置。1.5楼梯模板施工楼梯模板采用封闭式模板，踏步上模板中部预留排气孔。楼梯模板采用18mm厚的胶合大木模板及50mm100mm的木枋现场放样后配制，踏步模板用木模板及50mm100mm木枋预制成定型木模，而楼梯侧模用木枋用若干与踏步几
