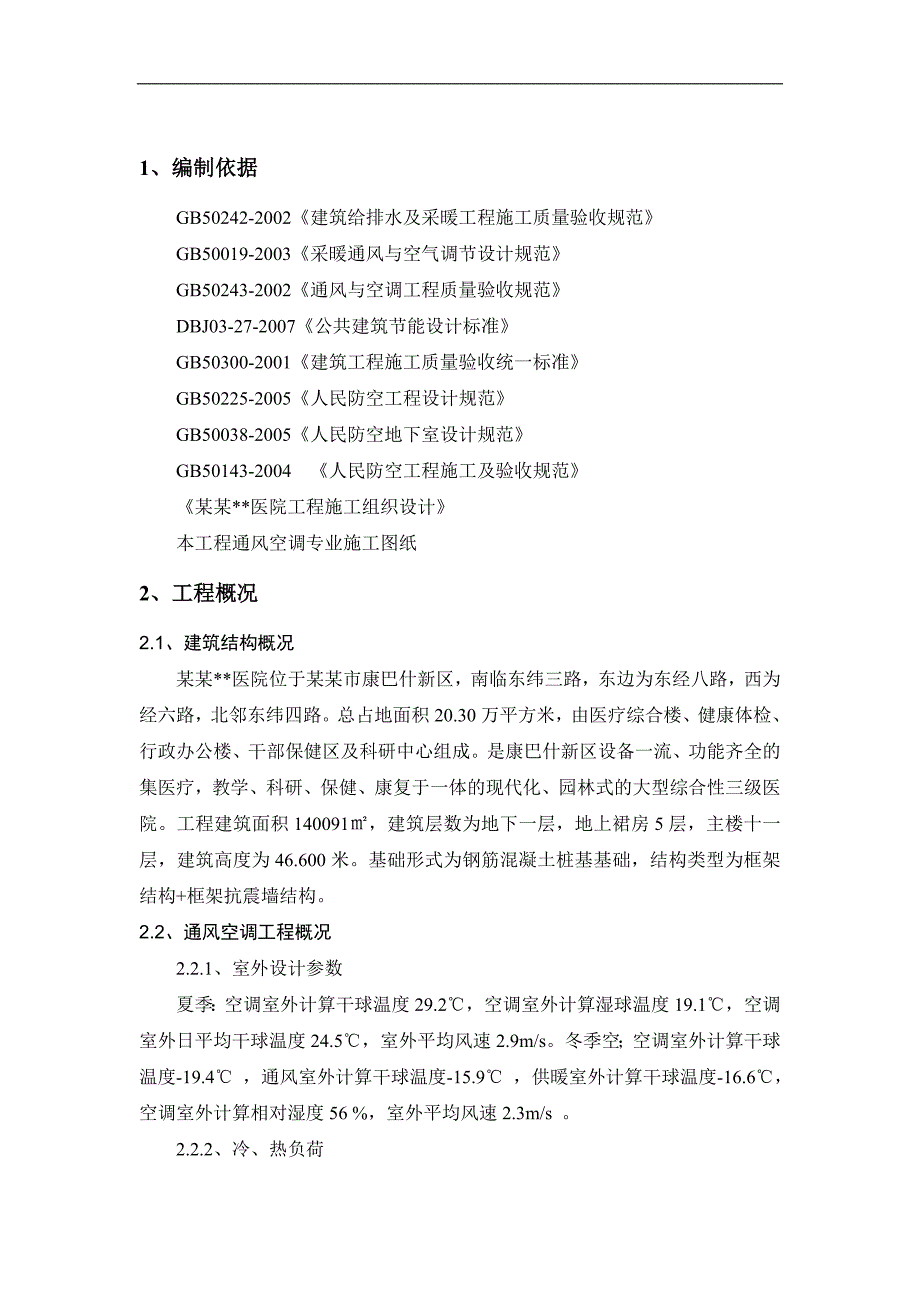

1、 某某*医院工程通风与空调施工方案某某*建设工程有限公司目 录1、编制依据12、工程概况12.1、建筑结构概况12.2、通风空调工程概况13、施工部署53.1、施工组织机构53.2、项目管理人员岗位职责63.2、施工准备73.3、劳动力准备73.4、机具准备84、主要施工方法94.1、施工顺序94.2、安装工艺94.3、人防工程安装135、施工进度计划及保证措施145.1、施工进度计划145.2、进度保证措施146、质量目标与质量保证措施156.1、质量目标156.2、质量保证措施157、安全目标与安全保证措施177.1、安全目标;177.2、安全保证措施171、编制依据GB50242-200
2、2建筑给排水及采暖工程施工质量验收规范GB50019-2003采暖通风与空气调节设计规范GB50243-2002通风与空调工程质量验收规范DBJ03-27-2007公共建筑节能设计标准GB50300-2001建筑工程施工质量验收统一标准 GB50225-2005人民防空工程设计规范 GB50038-2005人民防空地下室设计规范GB50143-2004 人民防空工程施工及验收规范某某*医院工程施工组织设计本工程通风空调专业施工图纸2、工程概况2.1、建筑结构概况某某*医院位于某某市康巴什新区,南临东纬三路,东边为东经八路,西为经六路,北邻东纬四路。总占地面积20.30万平方米,由医疗综合楼、健
3、康体检、行政办公楼、干部保健区及科研中心组成。是康巴什新区设备一流、功能齐全的集医疗,教学、科研、保健、康复于一体的现代化、园林式的大型综合性三级医院。工程建筑面积140091,建筑层数为地下一层,地上裙房5层,主楼十一层,建筑高度为46.600米。基础形式为钢筋混凝土桩基基础,结构类型为框架结构+框架抗震墙结构。2.2、通风空调工程概况2.2.1、室外设计参数夏季:空调室外计算干球温度29.2,空调室外计算湿球温度19.1,空调室外日平均干球温度24.5,室外平均风速2.9m/s。冬季空;空调室外计算干球温度-19.4 ,通风室外计算干球温度-15.9 ,供暖室外计算干球温度-16.6,空调
4、室外计算相对湿度56 %,室外平均风速2.3m/s 。2.2.2、冷、热负荷空调冷负荷为7578kW,单位建筑面积冷负荷为58W;其中手术部、ICU、CCU等洁净区域的空调冷负荷860kW。空调热负荷为10719kW,单位建筑面积热负荷为82W;其中手术部、ICU、CCU实验室等洁净区域的空调热负荷1200kW。2.2.3、空调冷源由设在地下一层的冷冻机房供应,选用3台制冷容量为3164kW的离心式冷水机组和1台制冷容量为913kW、专用于手术室、ICU、CCU等,洁净区域的螺杆式冷水机组。由于手术室、ICU、CCU等洁净区域属于保障系统,大的制冷系统可以支援洁净区域的冷量需求。 2.2.4、
5、空调热源空调、地辐射采暖热源由热力公司提供,一次热源为高温水,供回水温度为 9570经由设在地下室的换热站换热,供应两种二次热媒。2.2.5、设计供回水温度为50/60的空调热水,设计热负荷10000kW,其中普通空调区域热负荷8800kW、净化空调区域热负荷1200kW,设计选用三台换热量为3000Kw和一台换热量为1200kW的板式换热器,供应50/60的空调热水,其中换热量为1200kW的板式换热器专用于手术室、ICU、CCU等洁净区域的板式换热器;由于手术室、ICU、CCU等洁净区域属于保障系统,大的供热系统可以支援洁净区域的热量需求。2.2.6、设计供回水温度为80/60的新风预热及
6、局部采暖用热水,外楼梯局部采暖采用柱翼780散热器,标注散热量:130W/片; 一层门诊及住院楼大厅设地板辐射采暖,其热负荷分别为72kW及258kW,地面铺设30mm厚聚苯乙烯板,上面铺设地辐射管(PEX),地辐射管上面铺设细石混凝土保护层5nmm。地面每隔6米设伸缩缝。详细见承包厂家二次设计。冷热负荷包括健康检查楼。 2.2.7、空调水系统采用一次泵定流量系统,末端采用变流量(压差调节),除净化区域采用四管制系统外,其余区域均采用两管制系统。2.2.8、空调冷、热水系统共分为多个回路:住院楼风机盘管空调水回路。住院楼空调箱空调水回路,住院楼空调箱新风预热热水回路。洁净区域空调冷、热水回路门
