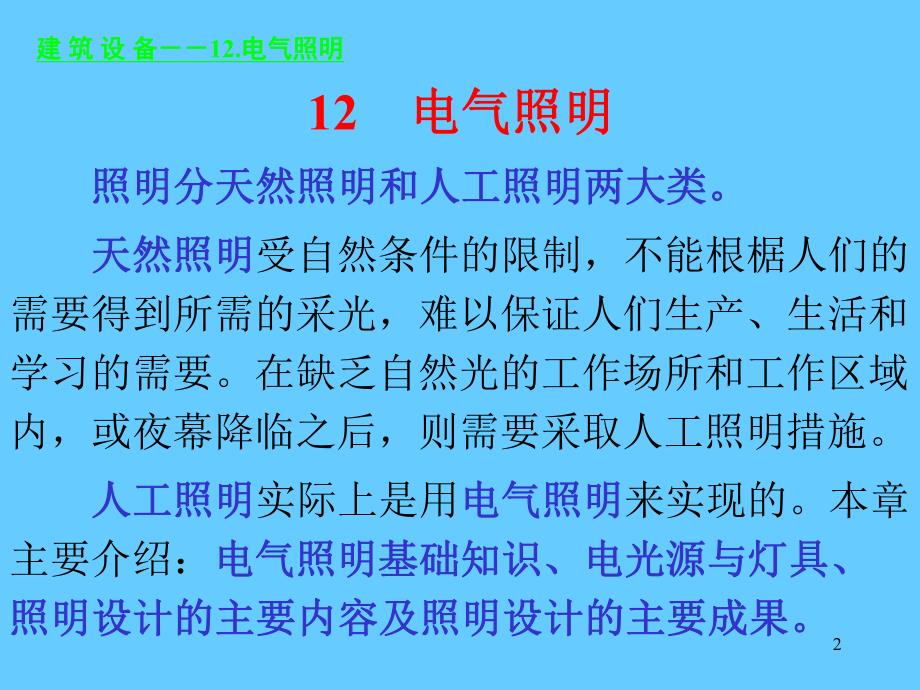

1、 建建 筑筑 设设 备备12.电气照明电气照明1建建 筑筑 设设 备备 建建 筑筑 设设 备备12.电气照明电气照明212 电气照明电气照明 照明分天然照明和人工照明两大类。照明分天然照明和人工照明两大类。天然照明天然照明受自然条件的限制，不能根椐人们的需要得到所需的采光，难以保证人们生产、生活和学习的需要。在缺乏自然光的工作场所和工作区域内，或夜幕降临之后，则需要采取人工照明措施。人工照明人工照明实际上是用电气照明电气照明来实现的。本章主要介绍：电气照明基础知识、电光源与灯具、电气照明基础知识、电光源与灯具、照明设计的主要内容及照明设计的主要成果。照明设计的主要内容及照明设计的主要成果。建建

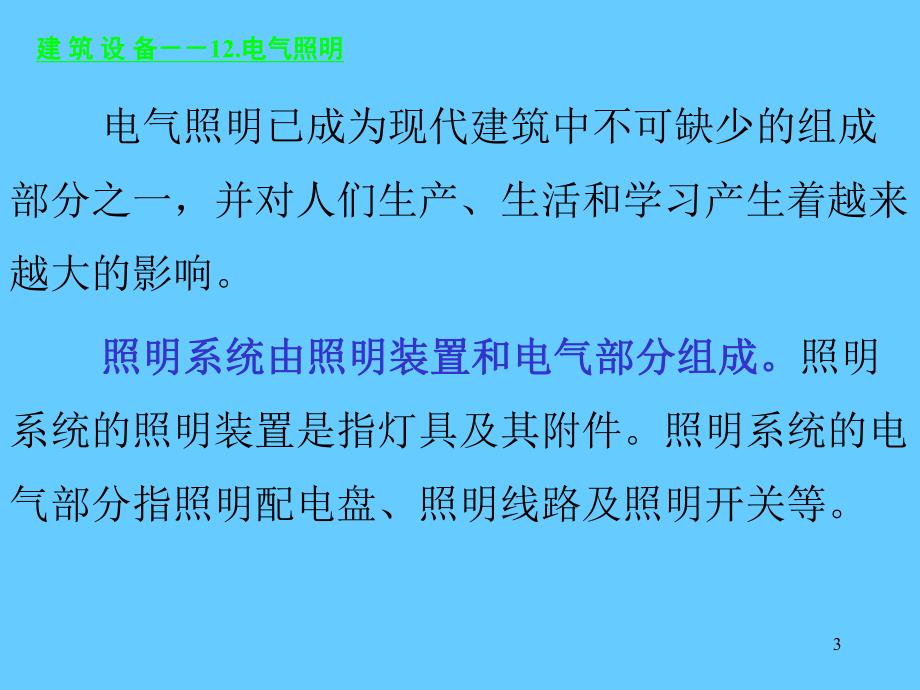

2、 筑筑 设设 备备12.电气照明电气照明3 电气照明已成为现代建筑中不可缺少的组成部分之一，并对人们生产、生活和学习产生着越来越大的影响。照明系统由照明装置和电气部分组成。照明系统由照明装置和电气部分组成。照明系统的照明装置是指灯具及其附件。照明系统的电气部分指照明配电盘、照明线路及照明开关等。建建 筑筑 设设 备备12.电气照明电气照明4 几个常见的物理量：几个常见的物理量：光通量光通量表明发光体发出的光能数量；发光强度发光强度表征了光通量在空间的分布情况；照度照度表示被照面接受到的光通量密度，用来鉴定被照面的照明情况；亮度亮度则表示发光体单位面积上的发光强度，它表征了一个物体的明亮程度。建

3、建 筑筑 设设 备备12.电气照明电气照明512.1电光源与灯具电光源与灯具 12.1.1 电光源电光源 1、常见的照明电光源 常见的照明电光源，按其发光机理可分为两常见的照明电光源，按其发光机理可分为两大类：热辐射光源和气体放电光源。热辐射光源大类：热辐射光源和气体放电光源。热辐射光源是利用物体被加热时辐射发光的原理所制造的光源，如白炽灯、卤钨灯即属此类；气体放电光源气体放电光源是利用气体放电时发光的原理制造的光源，如荧光灯、高压汞灯、高（气）压钠灯、金属卤化物灯和氙灯均属此类。建建 筑筑 设设 备备12.电气照明电气照明6 照明电光源虽已推出了第三代产品，但目前仍然是新老产品共存的时代。下

4、面分别介绍这些常见下面分别介绍这些常见的照明光源：的照明光源：（1）白炽灯）白炽灯 白炽灯是第一代光源的代表。其光谱能量为连续分布，故显色性好。白炽灯具有白炽灯具有结构简单、使用灵活、可调光、能瞬间点燃、无频闪现象、可在任意位置点燃、价格便宜等优点等优点，所以仍是目前广所以仍是目前广泛使用的电光源之一。泛使用的电光源之一。建建 筑筑 设设 备备12.电气照明电气照明7 但因其极大部分热辐射为红外线，故发光效率故发光效率很低。很低。另外，电源电压变化对灯泡的寿命和发光效率有严重影响。建建 筑筑 设设 备备12.电气照明电气照明8 白炽灯按其构造和工艺的不同可分为相应的白炽灯按其构造和工艺的不同可

5、分为相应的类型：类型：普通型普通型 其灯泡一般为透明玻壳，亮度较强。磨砂型磨砂型 对玻壳内表面进行了化学处理，降低了灯丝的亮度，使灯泡具有漫射发光的性能。这种灯泡适用这种灯泡适用于灯罩为透明玻璃或无灯罩的装饰性灯具。于灯罩为透明玻璃或无灯罩的装饰性灯具。建建 筑筑 设设 备备12.电气照明电气照明9 漫射型漫射型 如白玻壳内表面涂以扩散良好的白色无机粉末，使灯泡亮度降低，并具有良好的漫射光性能。反射型反射型 在灯泡玻壳内上部涂以反射膜，形成抛物线状的反射面，使光通向一定方向投射，500W反射型灯泡可获得5400lm的光通量。建建 筑筑 设设 备备12.电气照明电气照明10 局部照明型局部照明型

6、 灯泡额定电压为6V、12V、36V，其发光效率较220V灯泡提高20%30%。适用于移动式局部照适用于移动式局部照明及安装高度较低、易碰撞或潮湿的场所。明及安装高度较低、易碰撞或潮湿的场所。水下照明型水下照明型 灯泡在水下能承受25个大气压力，功率为1000W、1500W，玻壳用彩色玻璃制成，用于喷泉、于喷泉、瀑布等作为水中装饰照明。瀑布等作为水中装饰照明。建建 筑筑 设设 备备12.电气照明电气照明11 （2）卤钨灯）卤钨灯 卤钨灯是一种管状光源，它是在具有钨丝且卤钨灯是一种管状光源，它是在具有钨丝且耐高温的石英灯管中充以微量的卤化物（碘化物耐高温的石英灯管中充以微量的卤化物（碘化物和溴化

7、物），利用卤化物的再生循环作用来提高和溴化物），利用卤化物的再生循环作用来提高发光效率的一种光源。发光效率的一种光源。卤钨灯的光谱能量分布为连续型，故显色性好。卤钨灯具有体积小、功率大、发光效率高、能瞬间点燃、可调光、无频闪效应、光通稳定和寿命长等等优点优点。其缺点是其缺点是：对电压波动比较敏感、灯管表面温度很高。这种灯适用于：适用于：面积较大、空间高的场所，其色温特别适用于电视转播摄像照明。建建 筑筑 设设 备备12.电气照明电气照明12 （3）荧光灯）荧光灯 荧光灯也是一种管状光源，它是一种低压汞荧光灯也是一种管状光源，它是一种低压汞蒸气放电灯，是靠汞蒸气放电时发出紫外线激发蒸气放电灯，是

8、靠汞蒸气放电时发出紫外线激发管内壁的荧光粉而发光的，是光源史上第二代光管内壁的荧光粉而发光的，是光源史上第二代光源的代表。源的代表。改变荧光粉的成分即可获得不同的可见光谱。荧光灯有荧光灯有4种光色：种光色：日光色：日光色：其色温约为6500K，与微明的天空光色相似。建建 筑筑 设设 备备12.电气照明电气照明13 白色：白色：其色温约为4500K，与日出2小时后的太阳直射光相似。暖白色：暖白色：其色温约为3000K，与白炽灯光接近。该类灯的管壁分蓝、绿、红三个狭窄区域，并分别涂有发光的三基色荧光粉，其色温与暖白色荧光灯接近。建建 筑筑 设设 备备12.电气照明电气照明14 荧光灯与白炽灯相比，

9、荧光灯与白炽灯相比，具有更显著的优点，即光色好。特别是日光色荧光灯，其光谱特性接近特别是日光色荧光灯，其光谱特性接近天然光的谱线，且光线柔和、温度较低，天然光的谱线，且光线柔和、温度较低，而发光效率比白炽灯高23倍，使用寿命长（可达3000h以上）。它被它被广泛用于进行精细工作、照度要求进行精细工作、照度要求高或进行长时间紧张视力工作的场所。高或进行长时间紧张视力工作的场所。建建 筑筑 设设 备备12.电气照明电气照明15 （4）高（气）压水银荧光灯）高（气）压水银荧光灯 高压水银荧光灯又称高压汞灯，其发光原理高压水银荧光灯又称高压汞灯，其发光原理与荧光灯一样，但结构却有很大的差异。该灯的与荧

10、光灯一样，但结构却有很大的差异。该灯的灯管由内管和外管组成，内管为石英放电管。由灯管由内管和外管组成，内管为石英放电管。由于它的内管的工作气压为于它的内管的工作气压为26个大气压，故得名个大气压，故得名高压汞灯。高压汞灯。除自镇式高压汞灯不必再配用镇流器外，其他的高压汞灯需配用镇流器。高压汞灯具有功率大、高压汞灯具有功率大、光效高、耐震、耐热、寿命长等特点，常用于空光效高、耐震、耐热、寿命长等特点，常用于空间高大的建筑物中，悬挂高度一般在间高大的建筑物中，悬挂高度一般在5m以上。以上。建建 筑筑 设设 备备12.电气照明电气照明16 （5）金属卤化物灯）金属卤化物灯 金属卤化物灯是近年来发展起

11、来的一种新型光源。它是在高压汞灯的放电管内填充一些金属它是在高压汞灯的放电管内填充一些金属卤化物（如碘、溴、铊、钍等金属化合物），卤化物（如碘、溴、铊、钍等金属化合物），利用金属卤化物的循环作用而发光，彻底改善了高压汞灯的光色，使其发出的光谱接近天然光，同时还提高了发光效率，是目前比较理想的光源，人们称人们称之为第三代光源。之为第三代光源。建建 筑筑 设设 备备12.电气照明电气照明17 （6）钠灯）钠灯 在放电发光管内除了充有适量的汞和惰性气在放电发光管内除了充有适量的汞和惰性气体氩或氙以外，再加入足够的钠，使其放电管内体氩或氙以外，再加入足够的钠，使其放电管内以钠的放电发光为主，这种光源称

12、为钠灯。视其以钠的放电发光为主，这种光源称为钠灯。视其放电管内气压不同分为低压钠灯和高压钠灯。放电管内气压不同分为低压钠灯和高压钠灯。低压钠灯低压钠灯 低压钠灯发出589nm的光谱，接近人眼最敏感的是555nm的黄绿光。这种光透雾能力强，发光效率最高，适用于街道、航道、机场跑道等照明。适用于街道、航道、机场跑道等照明。建建 筑筑 设设 备备12.电气照明电气照明18 高压钠灯高压钠灯 提高钠蒸气压力即为高压钠灯，其共振谱线加宽，光谱能量集中分布在人眼较灵敏的区域内，光色得到改善，成金白色，但发光效率有所降低。高压钠灯具有光效高、紫外线辐射小、透雾性好、可在任意位置点燃等优点等优点，但显色性差。

13、它广它广泛用于道路照明，当与其他光源混光后，可用于泛用于道路照明，当与其他光源混光后，可用于照度要求高的高大空间场所。照度要求高的高大空间场所。建建 筑筑 设设 备备12.电气照明电气照明19 （7）氙灯）氙灯 氙灯是一种灯管内填充高纯度氙气的弧光放氙灯是一种灯管内填充高纯度氙气的弧光放电灯。电灯。高压氙灯放电时能产生很强的白光，其光谱接近太阳光，故有故有“小太阳小太阳”之称。之称。它具有功率大（能发出数十万流明的光通量）、光色好、能瞬时启动、工作稳定、耐低温、耐高温和耐震等优点。等优点。但与其他气体放电灯相比，它光效低、寿命短、价格较高、需采用触发器启动。因此，它适用于大面积场所照明，如高大

14、厂房、广场、它适用于大面积场所照明，如高大厂房、广场、海港和机场等。海港和机场等。建建 筑筑 设设 备备12.电气照明电气照明20照明光源光源色调白炽灯、卤钨灯偏红色光氙灯非常接近日光的白色光日光色荧光灯与太阳光相似的白光高压钠灯金黄色光、红色成分偏多，蓝色成分不足金属卤化物灯接近日光的白色光荧光高压汞灯浅蓝-绿色光，缺乏红色成分常见光源的色调 表12-3 建建 筑筑 设设 备备12.电气照明电气照明21光源色调照明效果适宜照明场所黄色光热烈，活泼，愉快舞厅、餐厅、宴会厅、舞台、会议厅、食品商店白色光明亮，开朗，大方教室、办公室、展览厅、百货商店红色光庄严，危险，禁止障碍灯、警灯、庄严性布置绿

15、、蓝色光宁静，优雅，安全病室、休息室、客房、庭院、道路粉红色光镇静精神病室不同光色的照明效果不同光色的照明效果 表表12-5 建建 筑筑 设设 备备12.电气照明电气照明22 2、光源的选择 做照明设计时，光源选择是重要的环节之一。应根据被照对象和场所对光源（色调、显色性、应根据被照对象和场所对光源（色调、显色性、效率和频闪效应等）的要求，选择照明光源。效率和频闪效应等）的要求，选择照明光源。（1）用于室内照明）用于室内照明 室内照明一般采用白炽灯、荧光灯。在需要防止电磁波辐射的场所，不宜选用气放电光源。（2）对有振动的场所）对有振动的场所 对于振动较大的场所，宜选用高压汞灯或高压钠灯。建建

16、筑筑 设设 备备12.电气照明电气照明23 （3）对于需要大面积照明且有高挂条件的场）对于需要大面积照明且有高挂条件的场所，所，宜采用金属卤化物灯、高压钠灯或长弧氙灯。（4）对显色要求高的场所）对显色要求高的场所 对于识别颜色要求较高的场所，宜采用显色对于识别颜色要求较高的场所，宜采用显色指数较高的日光色荧光灯、白炽灯和卤钨灯。指数较高的日光色荧光灯、白炽灯和卤钨灯。在同一场所内，当用一种光源不能满足光色要求时，可采用不同光源混光的办法来解决。常见的有荧光高压汞灯与白炽灯（或卤钨灯）混光。建建 筑筑 设设 备备12.电气照明电气照明24 12.1.2 灯具灯具 控照器（灯罩）和光源配套组成照明灯具。控照器（灯罩）和光源配套组成照明灯具。控照器可改变光源的光学指标，适应不同安控照器可改变光源的光学指标，适应不同安装方式的要求，装方式的要求，可做成不同的形式、尺寸，可以用不同性质和色彩的材料制造，也可以将几个或几十个光源集中在一起组成建筑花灯。建建 筑筑 设设 备备12.电气照明电气照明25 控照器虽为光源的附件，也有自身的重要作用。控照器的作用有如下几个方面：控照器的作用有如下几个方面：
