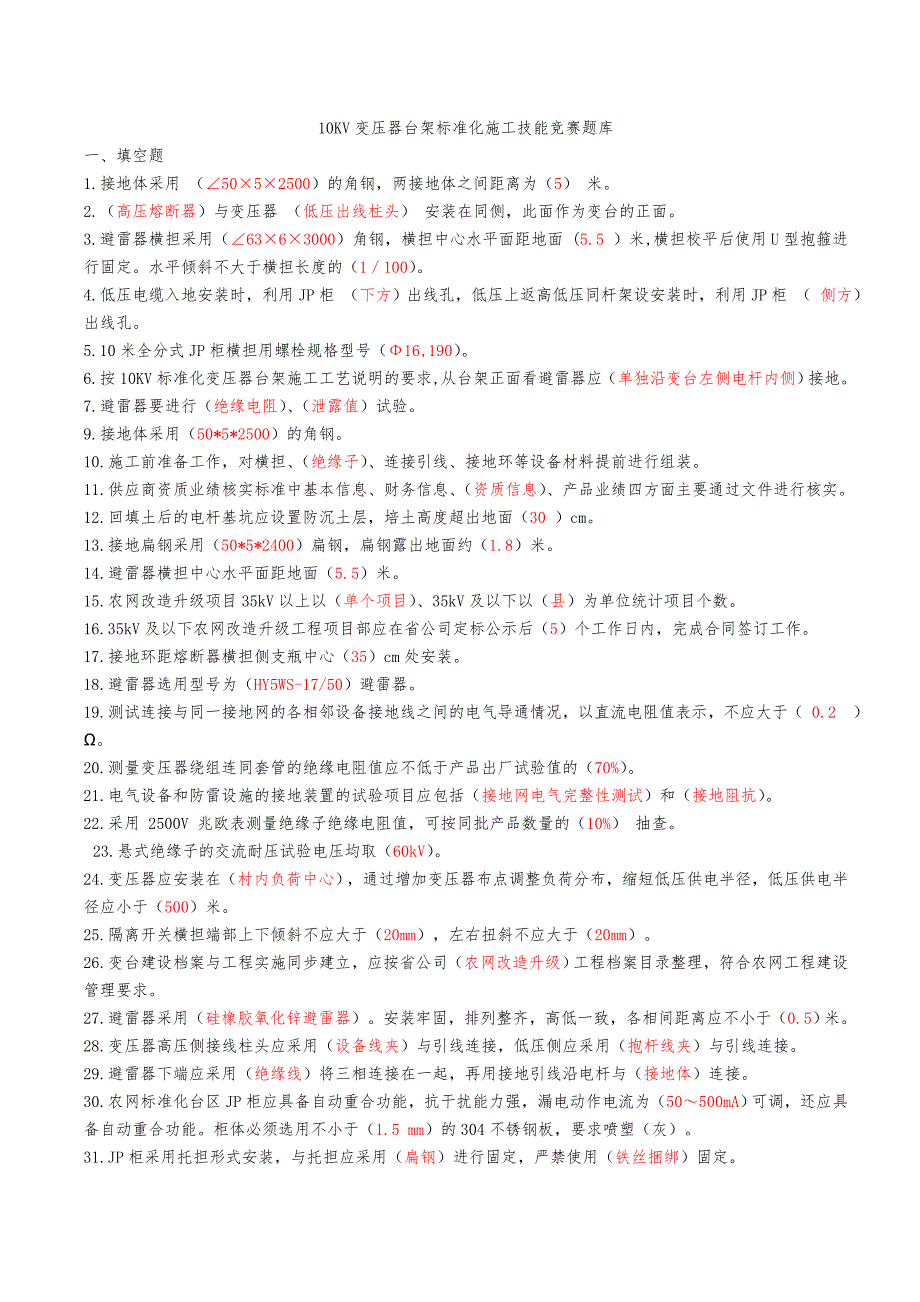

1、10KV变压器台架标准化施工技能竞赛题库一、填空题1.接地体采用 (5052500)的角钢,两接地体之间距离为(5) 米。2.(高压熔断器)与变压器 (低压出线柱头) 安装在同侧,此面作为变台的正面。3.避雷器横担采用(6363000)角钢,横担中心水平面距地面 (5.5 )米,横担校平后使用U型抱箍进行固定。水平倾斜不大于横担长度的(1100)。4.低压电缆入地安装时,利用JP柜 (下方)出线孔,低压上返高低压同杆架设安装时,利用JP柜 ( 侧方) 出线孔。5.10米全分式JP柜横担用螺栓规格型号(16,190)。6.按10KV标准化变压器台架施工工艺说明的要求,从台架正面看避雷器应(单独沿
2、变台左侧电杆内侧)接地。7.避雷器要进行(绝缘电阻)、(泄露值)试验。9.接地体采用(50*5*2500)的角钢。10.施工前准备工作,对横担、(绝缘子)、连接引线、接地环等设备材料提前进行组装。11.供应商资质业绩核实标准中基本信息、财务信息、(资质信息)、产品业绩四方面主要通过文件进行核实。12.回填土后的电杆基坑应设置防沉土层,培土高度超出地面(30 )cm。13.接地扁钢采用(50*5*2400)扁钢,扁钢露出地面约(1.8)米。14.避雷器横担中心水平面距地面(5.5)米。15.农网改造升级项目35kV以上以(单个项目)、35kV及以下以(县)为单位统计项目个数。16.35kV及以下
3、农网改造升级工程项目部应在省公司定标公示后(5)个工作日内,完成合同签订工作。17.接地环距熔断器横担侧支瓶中心(35)cm处安装。18.避雷器选用型号为(HY5WS-17/50)避雷器。19.测试连接与同一接地网的各相邻设备接地线之间的电气导通情况,以直流电阻值表示,不应大于( 0.2 )。20.测量变压器绕组连同套管的绝缘电阻值应不低于产品出厂试验值的(70%)。21.电气设备和防雷设施的接地装置的试验项目应包括(接地网电气完整性测试)和(接地阻抗)。22.采用 2500V 兆欧表测量绝缘子绝缘电阻值,可按同批产品数量的(10%) 抽查。23.悬式绝缘子的交流耐压试验电压均取(60kV)。
4、24.变压器应安装在(村内负荷中心),通过增加变压器布点调整负荷分布,缩短低压供电半径,低压供电半径应小于(500)米。25.隔离开关横担端部上下倾斜不应大于(20mm),左右扭斜不应大于(20mm)。26.变台建设档案与工程实施同步建立,应按省公司(农网改造升级)工程档案目录整理,符合农网工程建设管理要求。27.避雷器采用(硅橡胶氧化锌避雷器)。安装牢固,排列整齐,高低一致,各相间距离应不小于(0.5)米。28.变压器高压侧接线柱头应采用(设备线夹)与引线连接,低压侧应采用(抱杆线夹)与引线连接。29.避雷器下端应采用(绝缘线)将三相连接在一起,再用接地引线沿电杆与(接地体)连接。30.农网
5、标准化台区JP柜应具备自动重合功能,抗干扰能力强,漏电动作电流为(50500mA)可调,还应具备自动重合功能。柜体必须选用不小于(1.5 mm)的304不锈钢板,要求喷塑(灰)。31.JP柜采用托担形式安装,与托担应采用(扁钢)进行固定,严禁使用(铁丝捆绑)固定。32.、螺栓穿向应与U型螺丝穿向保持一致,穿入方向应遵循以下原则,水平方向(由内向外),垂直方向(由下向上),面向受电侧(由左向右)。32.跌落式熔断器选用(HRW12-12/200)型,应与(配变低压出线柱头)安装在同一侧。33.变压器运行牌,尺寸为( 320260 )mm,样式符合国家电网公司Q/GDW434.2-2010规定。3
6、4.警示线在电杆埋深标识上沿(或距离地面50cm处)向上围满一周涂刷(粘贴),其高度不小于( 1.2 )米。35.引线横担采用(63*6*3000)角钢,横担中心水平面距12米杆杆顶约(190)cm,横担校平后使用U型抱箍进行固定。36.避雷器横担采用(63*6*3000)角钢,横担中心水平面距地面( 5.5 )米,横担校平后使用U型抱箍进行固定。37.电杆立好后横向位移不大于(50mm),电杆的倾斜不应使杆稍的位移大于杆稍直径的( 1/2 )。38.变压器台架建设、验收、运行单位相关人员应熟知(标准化设计要求)、工艺要求和(所需物料)情况。39.低压出线分为(低压电缆入地)和(低压上返高低压
7、同杆架设)两种。40.跌落熔管轴线与地面垂线的夹角在( 15-30)之间,熔断器上下引线连接可靠,排列整齐,长短适中,不应使熔断器(受力)。 41.变台电杆组立配变台架电杆选用(预应力)电杆,变台电杆均应设置底盘和卡盘。42.电气设备应按照电气装置安装工程 电气设备交接试验标准进行(交流耐压)试验,但对110kV 及以上电压等级的电气设备,当本标准条款没有规定时,可不进行(交流耐压)试验。 43.配电装置及馈电线路的绝缘电阻值不应小于(0.5M)。44.“油浸式变压器 ”是(铁心)和(绕组)都浸入油中的变压器。45.金属氧化物避雷器绝缘电阻测量,应符合下列要求: 低压1kV以下:用(500)V
