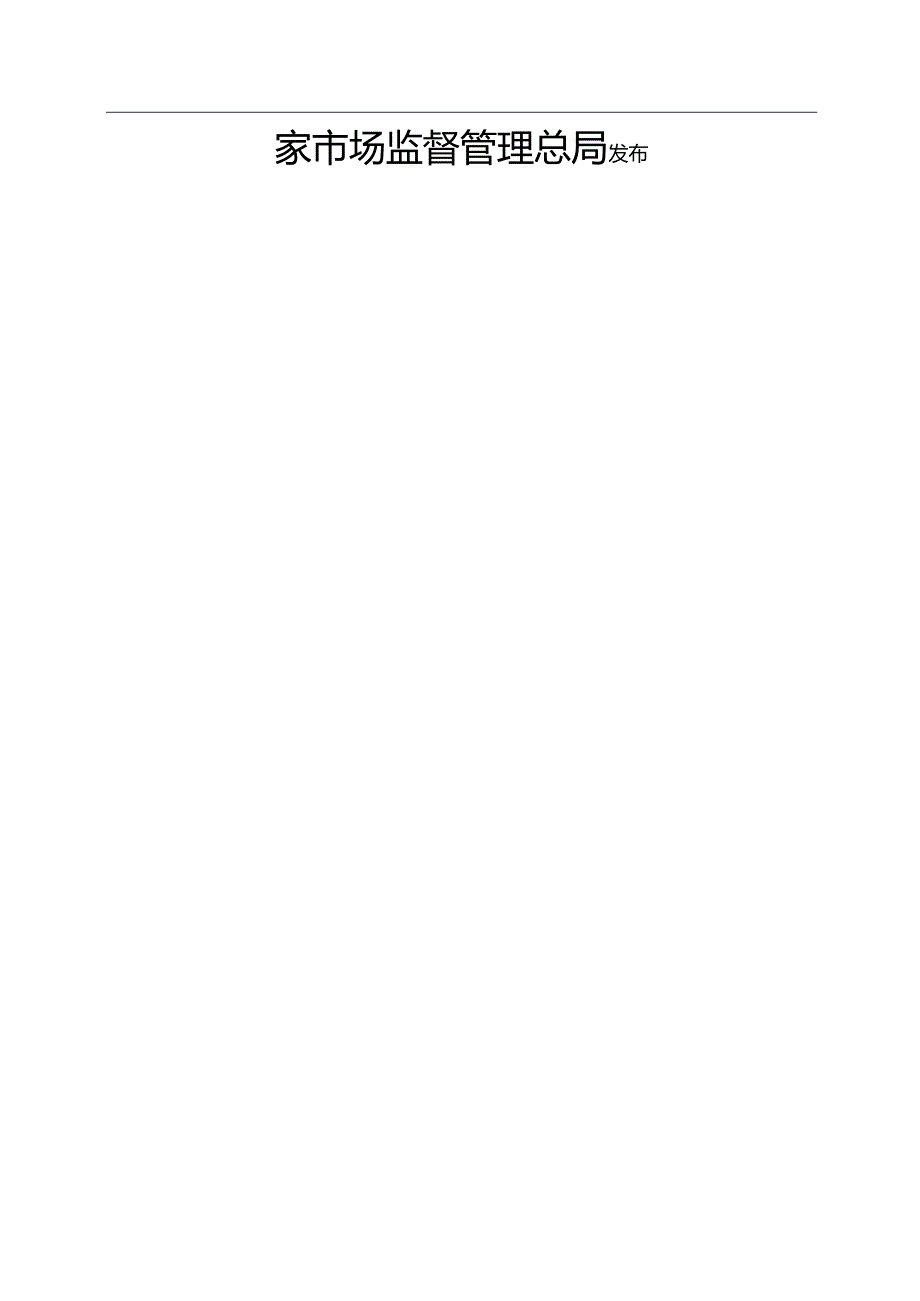

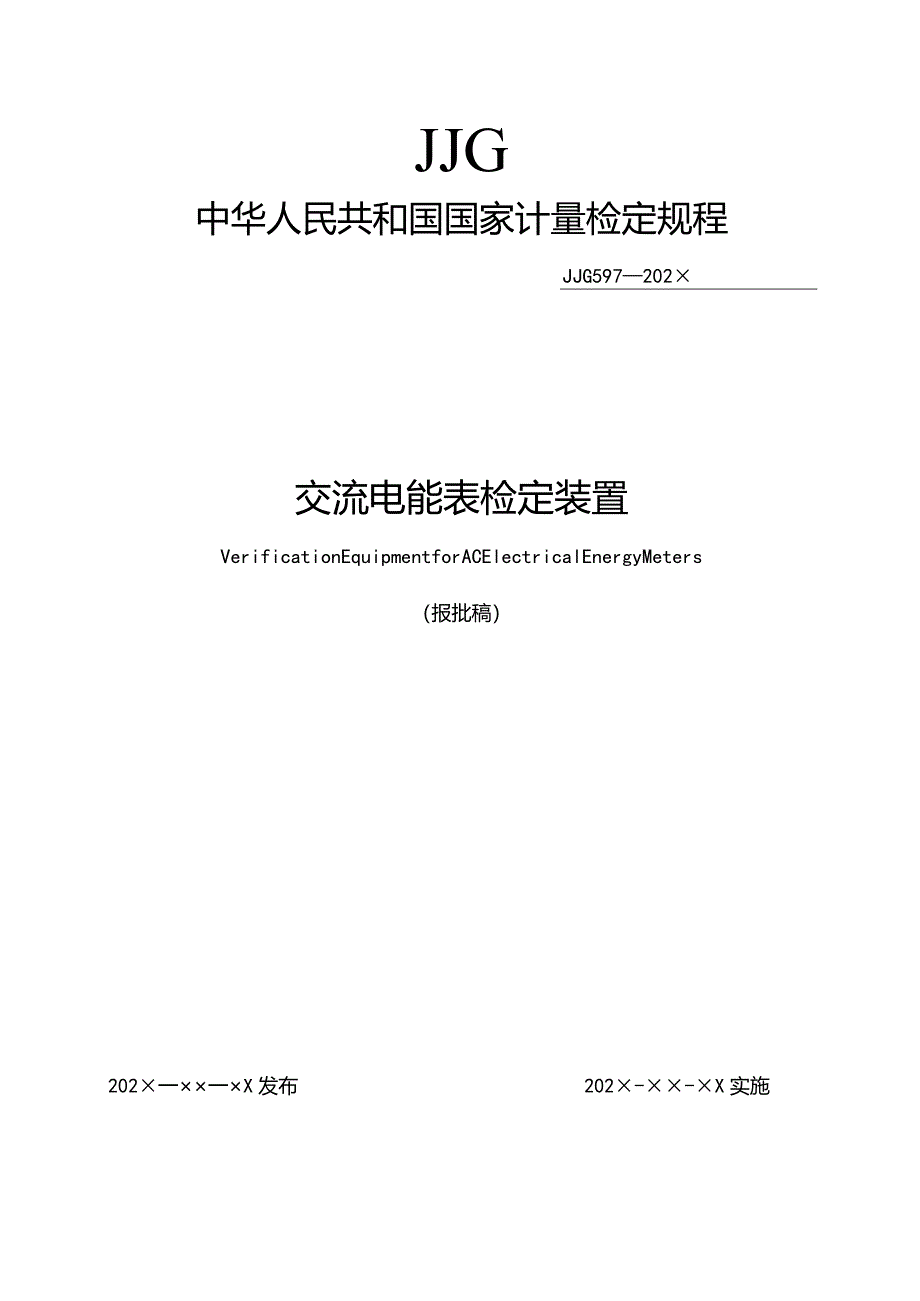

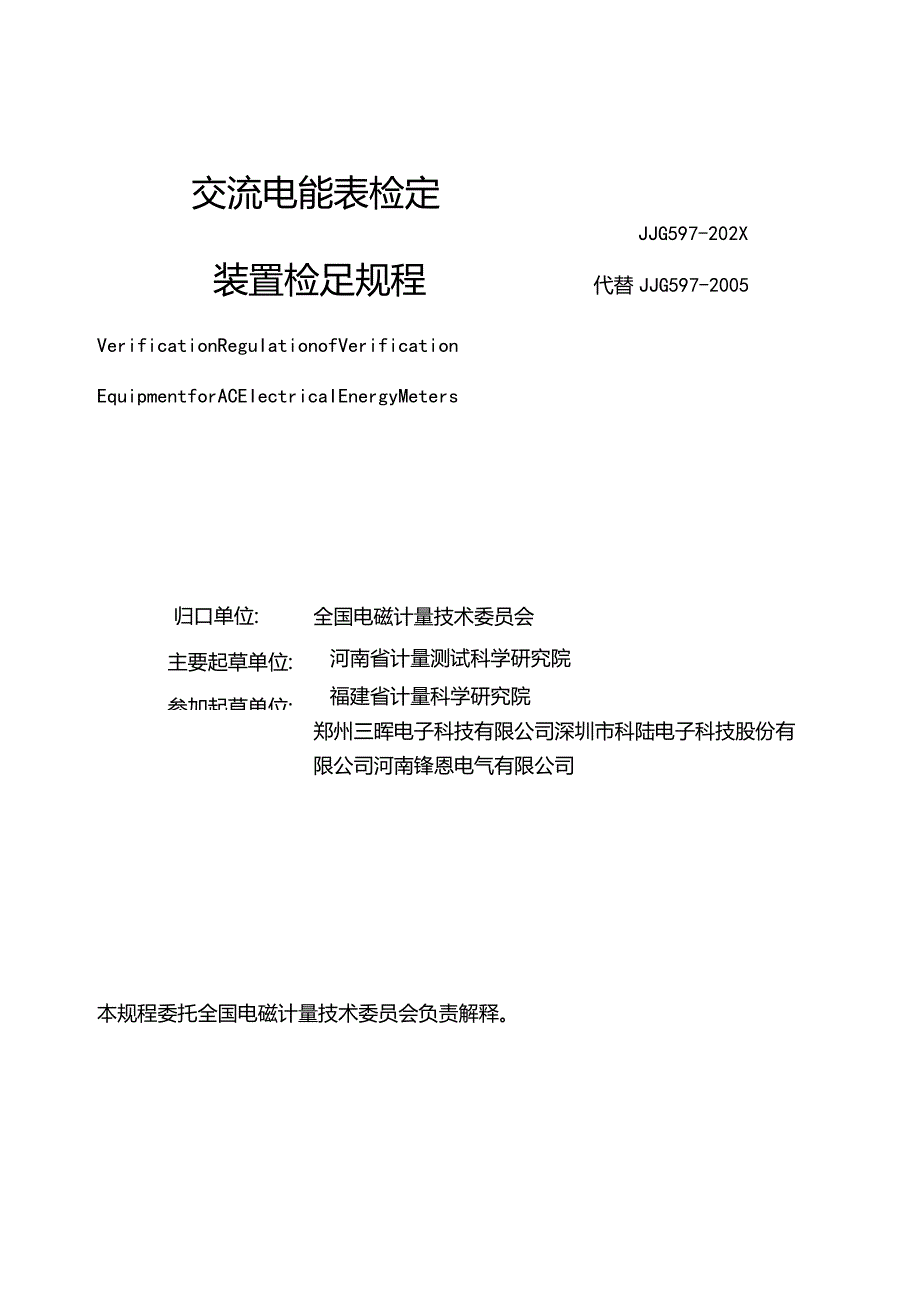

1、JJG中华人民共和国国家计量检定规程JJG597202交流电能表检定装置VerificationEquipmentforACElectricalEnergyMeters（报批稿）202一一X发布202-X实施家市场监督管理总局发布交流电能表检定JJG597-202X装置检足规程代替JJG597-2005VerificationReguIationofVerificationEquipmentforACEIectricaIEnergyMeters归口单位:全国电磁计量技术委员会主要起草单位:参加起草单位:河南省计量测试科学研究院 福建省计量科学研究院郑州三晖电子科技有限公司深圳市科陆电子科技股份

2、有限公司河南锋恩电气有限公司本规程委托全国电磁计量技术委员会负责解释。本规程主要起草人：刘沛（河南省计量测试科学研究院）王钟瑞（河南省计量测试科学研究院）张杰梁（福建省计量科学研究院）参加起草人：范鹏（河南省计量测试科学研究院）于文彪（郑州三晖电子科技有限公司）周帆（深圳市科陆电子科技股份有限公司）赵红军（河南锋恩电气有限公司）目录引言II1范围12引用文件13术语和计量单位13. 1交流电能表自动化试验系统14. 2交流电能表自动化试验系统电能计量检定单元14.3 控制量限14.4 最大电流14.5 最大负载14.6 最小负载24.7 安装式参考标准（表）24概述25计量性能要求35. 1基

3、本误差35.2 装置的测量重复性45.3 标准器45.4 电能值的输出与显示55.5 监视示值的误差与显示55.6 装置的输出65.7 多路输出的一致性66通用技术要求76. 1外观76.2结构76. 3装置的输出端子与误差显示76.4 装置的绝缘76.5 热稳定性87计量器具控制87. 1检定条件87.4 检定项目97.5 检定方法97.6 检定结果的处理157.7 检定周期15附录A检定原始记录格式16附录B检定证书/检定结果通知书内页格式（第2页）21附录C检定证书/检定结果通知书检定结果页式样（第3页）22引言JJF1002-20IO国家计量检定规程编写规则、JJF1001-2011通

4、用计量术语及定义和JJF1059.1-2012测量不确定度评定与表示共同构成支撑本规程制定工作的基础性系列规范。本规程是对JJG597-2005交流电能表检定装置进行修订的。与JJG597-2005相比，本规程除编辑性修改外，有关技术部分的主要变化如下：适用范围：删除“型式评价、样机试验”，将“使用中检验”改为“使用中检查”；明确了规程适用于参比频率为50Hz或60HZ的交流电能表检定装置及0.05级及以下交流电能表自动化试验系统的电能计量检定单元。增加了“最大电流”等术语；基本误差要求根据需要按照不同电流范围进行划分；删除对有功0.03级、有功0.3级、无功0.5级装置的计量性能要求，增加对

5、无功0.02级、0.05级和0.1级装置的计量性能要求；提高了对有功0.05级、0.1级和0.2级新生产装置配套的标准电能表的准确度等级要求；增加检定单元错检核查试验；删除了装置磁场、调节范围、调节细度、负载影响、同名端电位差、稳定性变差、相互影响、相间交变磁场影响等试验；外观部分删除了“制造计量器具许可证标志及编号”要求；检定条件中降低了检定0.02级、0.1级、0.2级装置时的环境温度要求，提高了检定0.05级、0.1级、0.2级装置时的环境湿度要求；删除了附录A交流电能表检定装置型式评价大纲；删除了附录B功率稳定度的确定方法。本规程的历次版本发布情况为：JJG597-2005交流电能表检

6、定装置；JJG597-1989交流电能表检定装置。交流电能表检定装置检定规程1范围本规程适用于参比频率为50Hz或60Hz的交流电能表检定装置（以下简称“装置”）及0.05级及以下交流电能表自动化试验系统的电能计量检定单元（以下简称“检定单元”）的首次检定、后续检定和使用中检查。本规程中对装置的计量性能、通用技术及计量器具控制要求，适用于检定单元。2引用文件本规程引用了下列文件：JJG596安装式交流电能表JJG1085标准电能表凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件,其最新版本（包括所有的修改单）适用于本规程。3术语和计量单位3.1交流电能表自动化试验系统a

7、utomatictestingsystemforACelectricenergymeter集成自动传输设施和全自动电能表检定装置的智能化检定系统,能够完成电子式交流电能表的自动化检定、数据处理和全过程监控。3.2交流电能表自动化试验系统电能计量检定单元meteringverificationunitofautomatictestingsystemforACelectricenergymeter交流电能表自动化试验系统中完成电能表计量性能试验的单元。3.3控制量限controlrange指经常使用、较能代表装置计量性能、通常作为制造商和用户对计量性能进行调整和长期考核的主要参考量限。控制量限可协

8、商确定，不能协商确定的由检定部门确定。注:推荐值220V,5A（或100V,1.5A）o3.4最大电流（/max）maximumcurrent制造商规定的满足准确度要求、持续承载并保持装置安全运行的最大电流有效值。3.5最大负载maximumload最大负载相当于在电压线路或电流线路最大输出消耗时连接最多的仪表,通常可用挂满常用的被检电能表替代。3.6最小负载minimumload最小负载相当于装置在电压线路或电流线路输出最小消耗时连接的负载,通常相当于连接一个测量仪表（标准表或功率表）。3.7安装式参考标准（表）mountedreferencestandard（meter）能够替换安装式电子

9、式交流电能表,在交流电能表自动化试验系统的计量检定单元上运转的参考标准（表），准确度和稳定度满足JJGlO85要求。4概述装置用于交流电能表的检定,是向被检交流电能表提供电能并能测量此电能的器具的组合。通常，装置由电能输出电路、电能测量标准器（标准电能表、功率表、电能变换器）或电能测量电路、量限扩展电路、电量监视电路（或仪表），以及辅助测量电路等组成。典型的原理框图如图1所示。检定单元是交流电能表自动化试验系统组成部分，负责完成电能表计量性能试验。检定单元能够自动接拆线，通过输送系统自动送入待检电能表和送出检定完毕的电能表。图1交流电能表检定装置（检定单元）典型线路原理框图5计量性能要求5.

10、1基本误差5.1.1 基本误差是指装置在参比条件下对电能的测量误差，由试验确定并用相对误差表示。5.1.2 装置的准确度等级按有功测量和无功测量的准确度等级分别划分。对于结构不同的装置，允许标注两个准确度等级。装置铭牌上允许只标明一个有功准确度等级，此时默认无功准确度等级比有功准确度低一个等级。应在其说明书明确标示出有功测量和无功测量的准确度等级。5.1.3 各等级装置的基本误差应不超过表1的规定。三相装置中，检定单相电能表所使用的特定相，其计量性能还应符合单相装置的要求。具有多路输出的检定单元，各路输出的基本误差均应符合表1的规定。表1装置的最大允许误差（%）装置的准确度等级0.01级0.0

11、2级0.05级0.1级0.2级有功测量的准确度等级0.01级0.02级0.05级0.1级0.2级1T1-Hi和平衡负载COS及不平衡负载时cos。负载电流功率因数0.1AZZmax10.010.020.050.10.20.5L、0.8C0.010.020.070.15I0.30.5b0.0150.030.10.20.40.25L5+0.030.06+0.20.40.80.25C0.040.08-0.01A0.1As1+0.01+0.020.05+0.10.20.5L、0.8C0.010.020.070.150.30.5CX0.0150.030.10.20.40.25L10.030.060.20

12、.40.80.25b0.040.08-3mA0.01A310.020.040.10.20.50.5L、0.8C0.040.080.150.30.50.3mA（或Anin）V3mA.I0.023mA/0.043mA/0.13mA/0.23mA/0.53mA/0.02A（或min）W70.1A10.01X0.1A/0.02X0.1A/0.050.1A/0.1X0.1A/0.2X0.1A/无功测量的准确度等级0.02级0.05级0.1级0.2级0.3级单相和平负载电流功率因数01Amax1（L,C）0.020.050.10.20.3衡负载时sin90.5(L,C)0.030.070.150.30.5

13、0.25(L,C)+0.060.150.30.61.03mA(或min)0.1Aa1(L,C)0.050.10.30.50.80.5(L,C)0.07+0.150.40.7l.()不平衡负载时Sine0.1AZmax1(L,C)0.050.10.20.30.50.5(L,C)0.070.20.30.40.60.25(L,C)+0.150.4+0.5+1一0.01A0.1A1(L,C)0.050.10.20.510.5(L,C)0.070.20.30.610.25(L,C)0.150.40.51-注：仅适用于检定单相交流电能表或检定三相直接接入式电能表的装置；仅适用于三相平衡负载；仅适用于除注以外的三相装置；用户特殊要求时。5.2 装置的测量重复性装置的测量重复性用实验标准差表征，装置由试验确定的实验标准差应不超过表2规定。表2装置允许的实验标准差限s（%）装置的准确度等级0.01级0.02级0.05级0.1级0.2级有功测量的准确度等级0.01级0.02级0.05级0.1级0.2级
