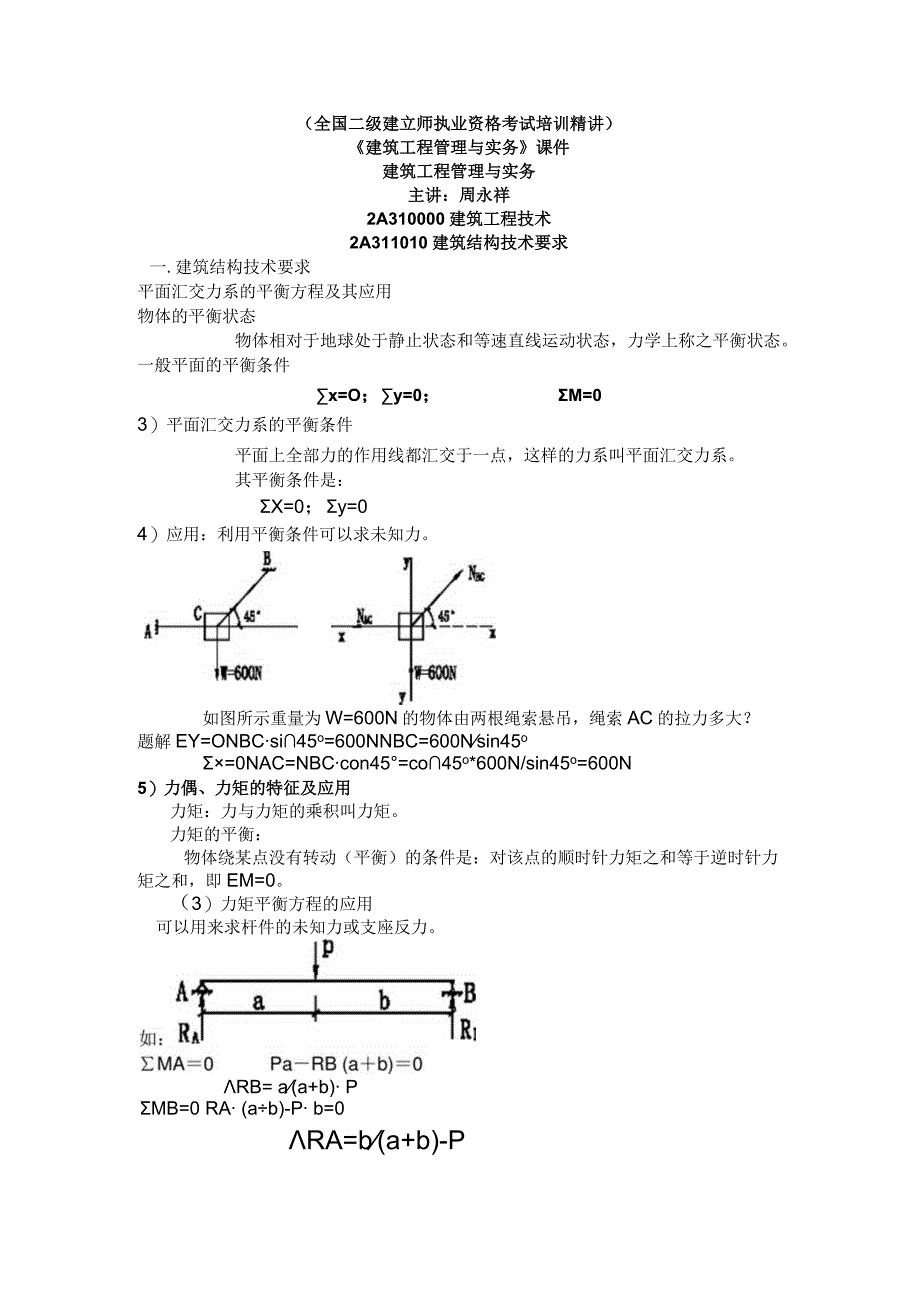

1、（全国二级建立师执业资格考试培训精讲）建筑工程管理与实务课件建筑工程管理与实务主讲：周永祥2A310000建筑工程技术2A311010建筑结构技术要求一.建筑结构技术要求平面汇交力系的平衡方程及其应用物体的平衡状态物体相对于地球处于静止状态和等速直线运动状态，力学上称之平衡状态。一般平面的平衡条件x=O；y=0；M=03）平面汇交力系的平衡条件平面上全部力的作用线都汇交于一点，这样的力系叫平面汇交力系。其平衡条件是：X=0；y=04）应用：利用平衡条件可以求未知力。如图所示重量为W=600N的物体由两根绳索悬吊，绳索AC的拉力多大？题解EY=ONBCsi45o=600NNBC=600Nsin4

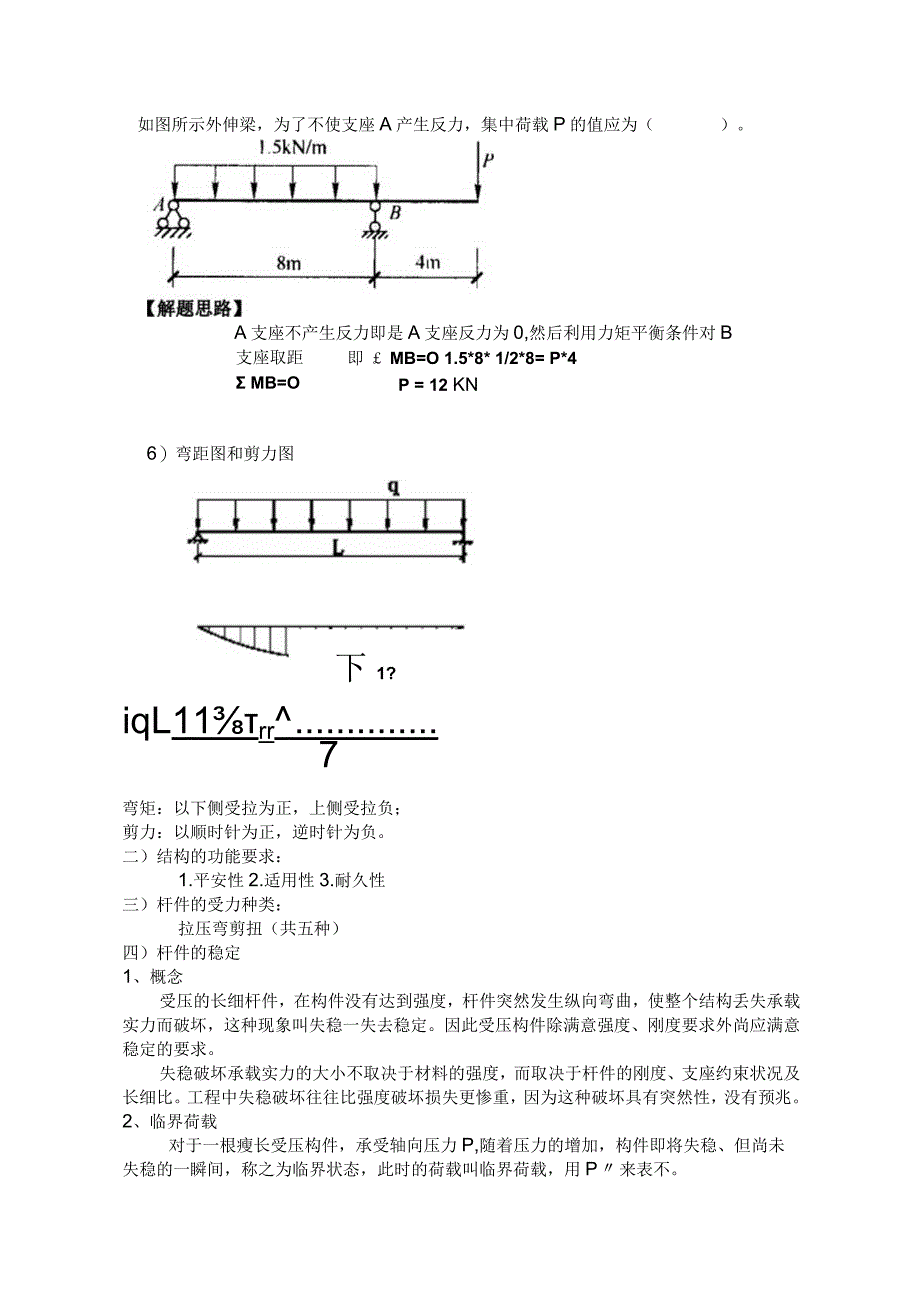

2、5o=0NAC=NBCcon45=co45o*600N/sin45o=600N5）力偶、力矩的特征及应用力矩：力与力矩的乘积叫力矩。力矩的平衡：物体绕某点没有转动（平衡）的条件是：对该点的顺时针力矩之和等于逆时针力矩之和，即EM=0。（3）力矩平衡方程的应用可以用来求杆件的未知力或支座反力。RB= a(a+b) PMB=0 RA (ab)-P b=0RA=b(a+b)-P如图所示外伸梁，为了不使支座A产生反力，集中荷载P的值应为（）。A支座不产生反力即是A支座反力为0,然后利用力矩平衡条件对B支座取距 MB=O即 MB=O 1.5*8* 1/2*8= P*4P = 12 KN6）弯距图和剪力图

3、下1?iqL11rr7弯矩：以下侧受拉为正，上侧受拉负；剪力：以顺时针为正，逆时针为负。二）结构的功能要求：1.平安性2.适用性3.耐久性三）杆件的受力种类：拉压弯剪扭（共五种）四）杆件的稳定1、概念受压的长细杆件，在构件没有达到强度，杆件突然发生纵向弯曲，使整个结构丢失承载实力而破坏，这种现象叫失稳一失去稳定。因此受压构件除满意强度、刚度要求外尚应满意稳定的要求。失稳破坏承载实力的大小不取决于材料的强度，而取决于杆件的刚度、支座约束状况及长细比。工程中失稳破坏往往比强度破坏损失更惨重，因为这种破坏具有突然性，没有预兆。2、临界荷载对于一根瘦长受压构件，承受轴向压力P,随着压力的增加，构件即将

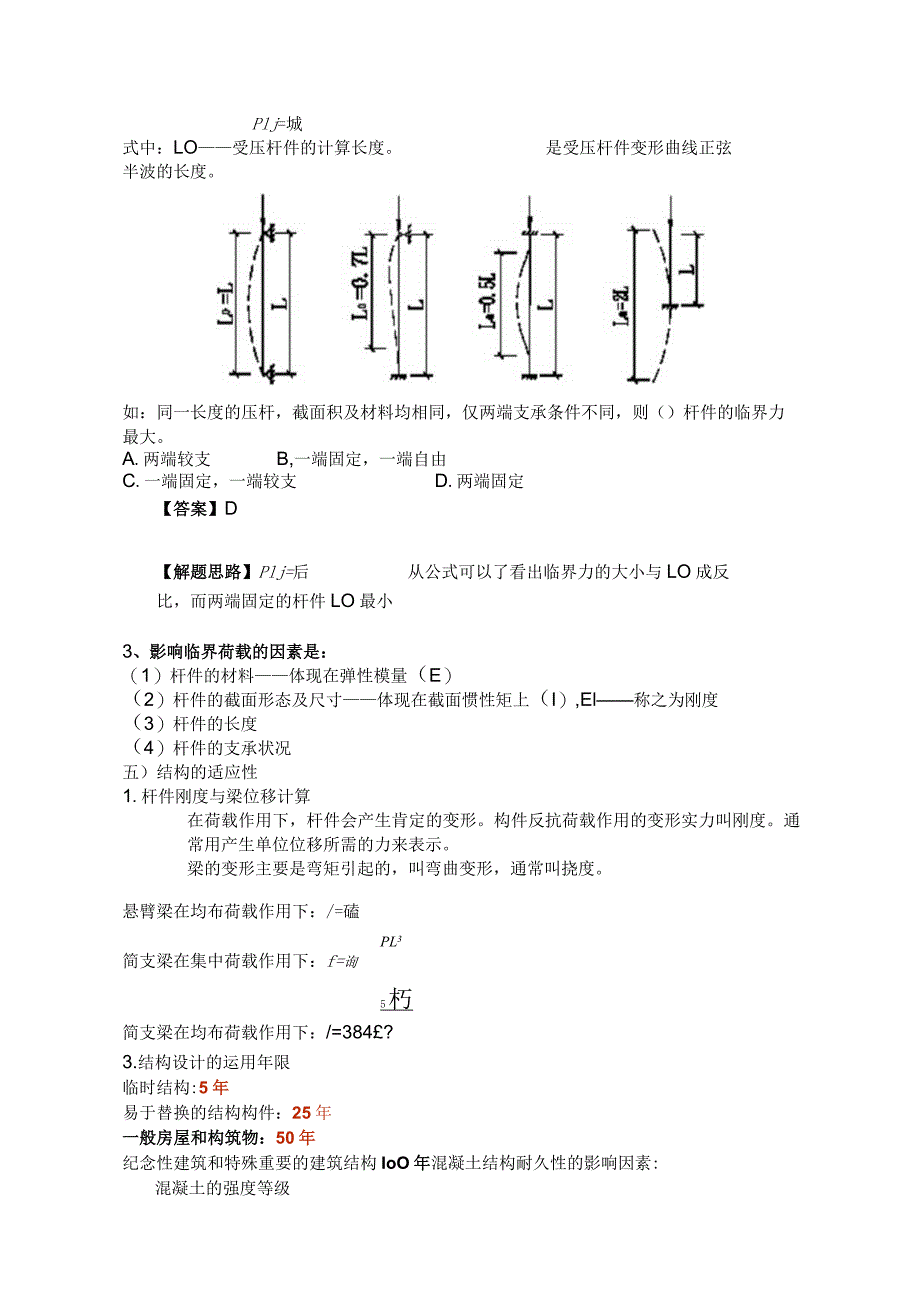

4、失稳、但尚未失稳的一瞬间，称之为临界状态，此时的荷载叫临界荷载，用P来表不。Plj=城式中：LO受压杆件的计算长度。是受压杆件变形曲线正弦半波的长度。如：同一长度的压杆，截面积及材料均相同，仅两端支承条件不同，则（）杆件的临界力最大。A.两端较支B,一端固定，一端自由C.一端固定，一端较支D.两端固定【答案】D【解题思路】Plj=后从公式可以了看出临界力的大小与LO成反比，而两端固定的杆件LO最小3、影响临界荷载的因素是：（1）杆件的材料体现在弹性模量（E）（2）杆件的截面形态及尺寸体现在截面惯性矩上（I）,El称之为刚度（3）杆件的长度（4）杆件的支承状况五）结构的适应性1.杆件刚度与梁位移

5、计算在荷载作用下，杆件会产生肯定的变形。构件反抗荷载作用的变形实力叫刚度。通常用产生单位位移所需的力来表示。梁的变形主要是弯矩引起的，叫弯曲变形，通常叫挠度。悬臂梁在均布荷载作用下：/=磕PL3简支梁在集中荷载作用下：f=询5朽简支梁在均布荷载作用下：/=384?3.结构设计的运用年限临时结构:5年易于替换的结构构件：25年一般房屋和构筑物：50年纪念性建筑和特殊重要的建筑结构IoO年混凝土结构耐久性的影响因素:混凝土的强度等级爱护层的厚度水灰比及水泥用量六）钢筋混凝土梁板受力特点1 .梁的受力特点：1）梁的正截面破坏形式的影响因素：（1）超筋梁（2）少筋梁（3）适筋梁2）梁的斜截面破坏形式的

6、影响因素：2 .板的受力特点：1）单向板：长边/短边232）双向板：长边/短边2七）砌体结构1 .单块砖在砌体中所受的力：由于砂浆铺砌不匀称及砖的横向变形，所以单块砖在砌体中不仅仅是受压，还受拉、弯、剪等复合受力状态。因此，砌体的抗压强度低于单块砖的抗压强度。2.影响砖砌体抗压强度的因素砖的强度等级2）砂浆的强度等级及其厚度3）砌筑质量3 .砌体结构静力计算方案房屋的空间工作性能与屋盖或楼盖类别及横墙间距有关。因此影响砌体结构静力计算方案的因素一个是屋盖或楼盖类别，另一个是横墙间距。依据屋盖结构类别和横墙间距不同，砌体结构静力计算方案分为：刚性方案刚弹性方案弹性方案刚性方案和刚弹性方案房屋横墙

7、的构造要求：4 .受压墙体验算的三个方面稳定性：通过高厚比验算墙体极限状态承载力验算墙体的局部抗压强度的验算5 .墙、柱高厚比验算墙、柱的高厚比应小于墙、柱允许的高厚比即：=HO/h12（B）I-非承重墙允许高厚比的修正系数U2一有门窗洞口墙允许高厚比的修正系数6 .影响允许高厚比的主要因素砂浆的强度等级砌体的类型构件的种类支承约束条件、截面形式墙体开洞、承重和非承重六）砌体结构的构造要求1）砌体结构的构造措施（1）伸缩缝（2）沉降缝（3）圈梁2）多层砌体房屋抗震构造措施（1）设置构造柱（2）设置圈梁七）地震震级和烈度1 .地震的成因：构造地震火山地震陷落地震房屋结构抗震主要探讨构造地震发生时

8、房屋结构的抗震设防实力。2 .抗震设防的基本思想我国规范抗震设防的基本思想和原则是“三个水准”为抗震设防目标。简洁地说是“小震不坏、大震不倒工“三个水准”的抗震设防目标是：当遭遇低于本地区抗震设防烈度的多遇地震影响时，建筑物一般不受损坏或不需修理仍可接着运用；当遭遇相当于本地区抗震设防裂度的地震影响时，可能损坏，经一般修理或不需修理仍可接着运用；当遭遇高于本地区抗震设防烈度的地震影响时，不会倒塌或发生危及生命的严峻破坏二、课程练习题1 .如图所示外伸梁，为了不使支座久产生反力，集中荷载P的值应为（）。A.12KNB.10KNC.8KND.6KN【答案】A【解题思路】A支座不产生反力即是A支座反

9、力为0,然后利用力矩平衡条件对B支座取距即MB=O【学问点拓展】考生还应当驾驭平面力系的平衡条件和应用，平面力系的平衡条件是Y=OX=O2 .同一长度的压杆，截面积及材料均相同，仅两端支承条件不同，贝弘）杆件的临界力最大。A.两端较支B.端固定，一端自由C.一端固定，一端较支D,两端固定【答案】D【解题思路】Plj=君从公式可以了看出临界力的大小与LO成反比，而两端固定的杆件LO最小【学问点拓展】考生还要驾驭影响临界荷载的其他因素及是如何影响的。2A311020建筑构造要求一、建筑高度的计算1 .实行建筑高度限制区内的建筑高度，按建筑物室外地面到建筑物最高点的高度计算2 .非实行建筑高度限制区

10、内建筑高度：平屋顶：按建筑物室外地面到到屋面面层或女儿墙顶点的高度计算坡屋顶：按建筑物室外地面到屋檐和屋脊的平均高度计算下列部分不计算高度：1）突出屋面的楼梯间、电梯机房、水箱间和协助用房占屋顶平面面积不超过1/4者；2）突出屋面的通风道、烟筒、通信设施和空调冷却塔。二、楼梯尺度1 .楼梯平台上部及下部过道处的净高不小于2m；梯段净高不小于2.2m。2 .楼梯段变更方向时，平抬台扶手处的最小宽度不小于梯段的净宽，并不小于1.2m三、有效采光面积的计算1 .离地面高度小于0.8m的采光口不计入有效采光面积2 .采光口上部有宽度Im以上的外廊、阳台等遮挡物时，其有效采光面积可按采光面积的70%计算

11、3 .水平天窗有效采光面积按采光口面积的2.5倍计算四、允许噪声级1 .卧房、学校、病房白天W40dB,夜间W30dB2 .推土机、挖掘机、装载机白天75WdB,夜间W55dB3 .各种打桩机白天W85dB,严禁夜间打桩4 .混凝土搅拌机、振捣棒、电锯白天70dB,夜间W55dB5 .装修、吊车、升降机白天65dB,夜间55dB五、建筑体形系数体形系数=建筑屋的外围面积/内部体积（FO/VO）体形系数越小，热量损失越小。体形系数小的排列为：圆形平面、正方形平面、长方形平面、组合形平面寒冷和寒冷地区公共建筑的体形系数0.4六、围护结构的保温措施1 .限制窗墙面积比2 .提高窗框的保温性能3 .采

12、纳双层中空玻璃或双层玻璃窗4 .围护结构实行保温措施二、课程练习题说明非实行建筑高度限制区内建筑高度计算中不计算建筑高度的是（）。A.女儿墙B.屋面上的楼梯间C.屋面上电梯机房D.屋面上的通风道E.屋面上的水箱间【答案】BCDE【解题思路】非实行建筑高度限制区内建筑高度：平屋顶：按建筑物室外地面到到屋面面层或女儿墙顶点的高度计算坡屋顶：按建筑物室外地面到屋檐和屋脊的平均高度计算下列部分不计算高度：1）突出屋面的楼梯间、电梯机房、水箱间和协助用房占屋顶平面面积不超过1/4者；2）突出屋面的通风道、烟筒、通信设施和空调冷却塔。【学问点拓展】考生还应驾驭.实行建筑高度限制区内的建筑高度，按建筑物室外

13、地面到建筑物最高点的高度计算2A311030建筑材料课程内容一、建筑钢材热轧钢筋按屈服强度和抗拉强度分为I、11、In级I级：HPB235,属低碳钢、强度低、塑性好，外形为光面钢筋。II级：HRB335,属低合金钢、强度较高、塑性较差，外形为月牙带肋钢筋称变形钢筋。III级：HRB400,属低合金钢、强度高、塑性差，外形月牙带肋钢筋，称变形钢筋。Hl级钢筋的另一类为余热处理钢筋、代号为RRB400。变形钢筋与光面钢筋相比，和碎具有较高的粘结强度，因为存在良好的机械咬合力。2.建筑钢材的力学性质拉伸性能强度：其强度包括屈服强度和抗拉强C对于有明显屈服台阶的钢筋取屈服强度作为设计强度；对于无明显服

14、台阶的钢筋取它发生残余应变为02%时的应力值作为设计强度。设计中抗拉强度虽然不能利用，但屈强比有肯定意义。强屈比=抗拉强度/屈服强度，强屈比越大，反映钢材受力超过屈服点工作时的牢靠性越大，因而结构的平安性越高。但强屈比太大，则反映钢材不能有效的被利用。冲击韧性耐疲惫性石灰的技术性质及应用1、主要原料：碳酸钙较多的石灰石2、主要成分：氧化钙3、性质：1）保水性好2）硬化较慢3）耐水性差4）硬化时体积收缩大5）吸湿性强4、应用：配置混合砂浆和石灰砂浆；拌制灰土或三和；生产硅酸盐制品。三、建筑石膏1、成分：硫酸钙2、特征：凝聚硬化快硬化是体积膨胀硬化后空隙率高防火性能好耐水性和抗冻性差四）水泥的技术性质及适用范围1 .硅酸盐熟料的组成1 .硅酸三钙；2.硅酸二钙；3 .铝酸三钙；4.铁硅酸四钙水泥熟料矿物含量与主要特征矿物名称代号含量（%）主要特征化度水速水化热强度侬积收缩抗硫限盐侵蚀性注酸三钙CjS37-60快大高中中硅酸二钙CjS15-37慢小早期低，后期高中最好铝限三钙CjA715最决最大f三最大差铁铝限四钙
