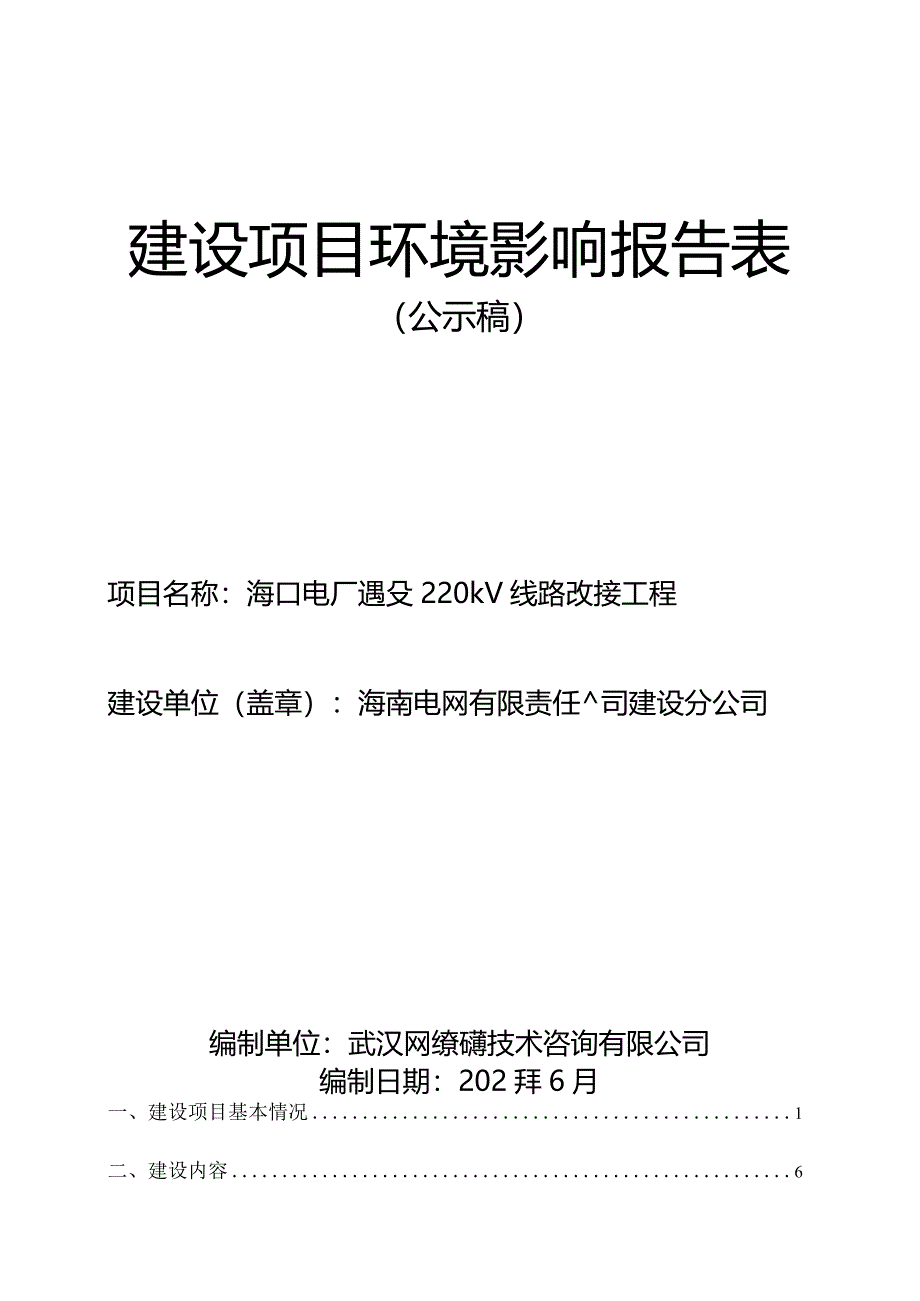

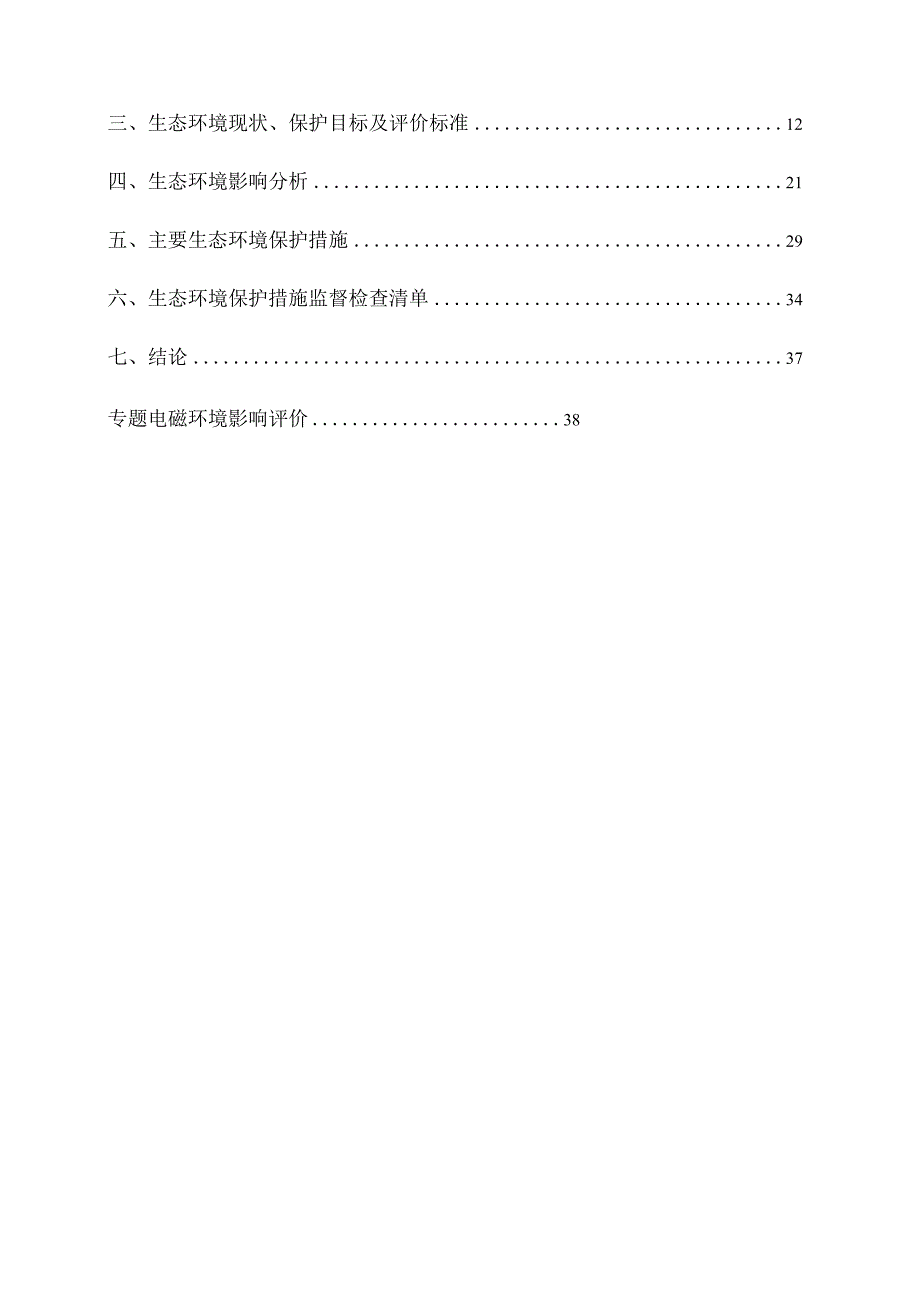

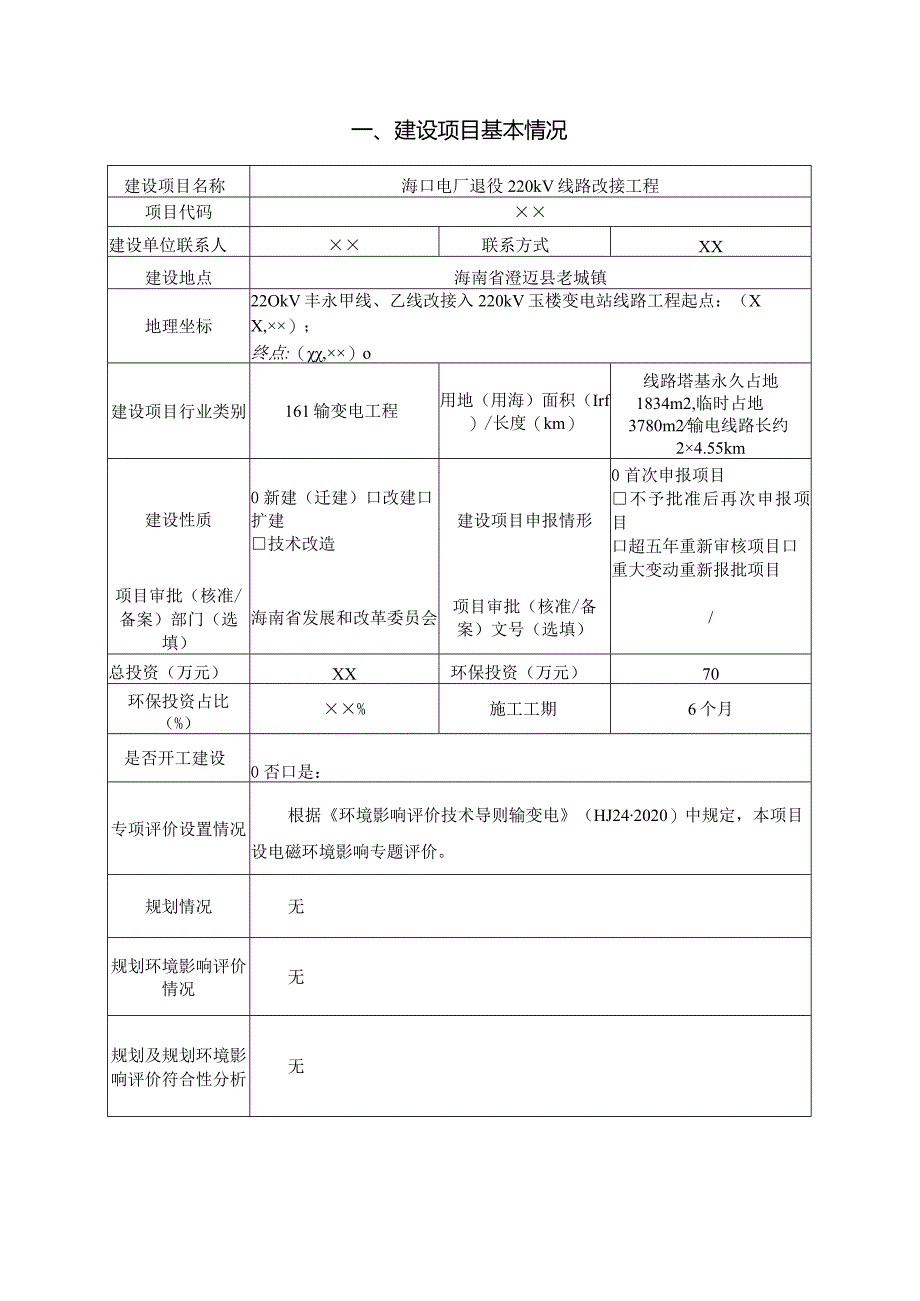

1、建设项目环境影响报告表（公示稿）项目名称：海口电厂遇殳220kV线路改接工程建设单位（盖章）：海南电网有限责任司建设分公司编制单位：武汉网缭礴技术咨询有限公司编制日期：202拜6月一、建设项目基本情况1二、建设内容6三、生态环境现状、保护目标及评价标准12四、生态环境影响分析21五、主要生态环境保护措施29六、生态环境保护措施监督检查清单34七、结论37专题电磁环境影响评价38一、建设项目基本情况建设项目名称海口电厂退役220kV线路改接工程项目代码建设单位联系人联系方式XX建设地点海南省澄迈县老城镇地理坐标22OkV丰永甲线、乙线改接入220kV玉楼变电站线路工程起点：（XX,）；终点:（,

2、）o建设项目行业类别161输变电工程用地（用海）面积（Irf）/长度（km）线路塔基永久占地1834m2,临时占地3780m2输电线路长约24.55km建设性质0新建（迁建）口改建口扩建技术改造建设项目申报情形0首次申报项目不予批准后再次申报项目口超五年重新审核项目口重大变动重新报批项目项目审批（核准/备案）部门（选填）海南省发展和改革委员会项目审批（核准/备案）文号（选填）/总投资（万元）XX环保投资（万元）70环保投资占比（%）%施工工期6个月是否开工建设0否口是：专项评价设置情况根据环境影响评价技术导则输变电（HJ242020）中规定，本项目设电磁环境影响专题评价。规划情况无规划环境影响

3、评价情况无规划及规划环境影响评价符合性分析无其他符合性分析1与“三线一单”的相符性分析(1)生态保护红线相容性分析本项目位于海南省澄迈县老城镇境内，输电线路采用架空和电缆方式建设。根据海南省人民政府海南省人民政府关于划定海南省生态保护红线的通告(琼府(2016)90号)及海南省“多规合一”信息综合管理平台(公众版)(http:/yzlt.hniplan.eom/index.html#)查询，本项目不涉及海南省生态保护红线。(2)环境质量底线相符性分析根据本环评现状监测的数据分析可知，本项目所在区域工频电场强度、工频磁感应强度监测值均满足电磁环境控制限值(GB8702-2014)中公众曝露限值要

4、求；声环境质量能够满足声环境质量标准(GB3096-2008)中2类和4a类标准要求。本项目投运后正常运行不产生废气，产生的噪声对声环境贡献值较小。在按照规程规范设计的基础上，采取本报告表提出的环境保护措施，可以满足电磁环境控制限值中公众曝露限值要求，对周围环境影响较小，不会对区域环境质量底线造成冲击。因此，本项目建设符合环境质量底线要求。(3)资源利用上线相符性分析本项目主要消耗资源为土地占用，工程永久占地面积约1834m2,临时占地面积约378Om2。永久占地符合相关规划要求，临时占地在施工活动结束后及时恢复原有土地利用功能，不影响土地的后续使用；本项目线路长2X4.55km,主要采用同塔

5、双回架空架设及电缆敷设，线路路径较短且塔基占地呈点状分布，综上所述，本项目的建设没有突破区域资源利用上线。(4)生态环境准入清单相符性分析根据中共海南省委办公厅、海南省人民政府办公厅印发关于海南省“三线一单”生态环境分区管控的实施意见的通知(琼办发(2021)7号)，海南省共划定环境管控单元871个，分为优先保护单元、重点管控单元和一般管控单元三类。根据澄迈县政府办公室印发澄迈I县“三线一单”生态环境分区管控实施方案的通知（澄办发12021）22号）,全县共划定环境管控单元87个，分为优先保护单元、重点管控单元和一般管控单元三类，实施分类管控。同时澄迈县以环境管控单元为基础，立足澄迈县战略定位

6、及特征，建立并落实“1+3+11”的清单体系，即“1”个全县总体环境管控要求，“3”个片区即北部滨海经济区、中部农业经济区、西南部生态经济区的环境管控要求，以及“11”个镇87个环境管控单元的生态环境准入清单。本项目位于澄迈县老城镇，属于北部滨海经济区，线路涉及重点管控单元和一般管控单元。本项目为电力供应行业，不属于开发建设活动，且本项目不涉及国态保护红线、饮用水水源地保护区及其他各级各类自然保护地。项目所在区域电磁环境、声环境质量现状监测结果满足相应环境标准要求，施工期主要污染物为施工扬尘、施工废水、施工噪声，采取相应卜染防治措施后对环境质量影响较小。运行期不产生大气及水污染物，线路导线保证

7、表面光滑以减少缺损和毛刺，提高导线对地高度，对周边环境影响较小；因此，本项目符合澄迈县经济社会发展趋势与需求，在切实落实环评中各项污染防治措施前提下符合生态环境的管控要求。因此，本项目的建设符合澄迈县“三线一单”的管控要求。2项目建设与法律、法规符合性本项目不涉及建设项目环境影响评价分类管理名录（2021年版）中规定的国家公园、自然保护区、风景名胜区、世界文化和自然遗产地、海洋特别保护区和饮用水水源保护区等环境敏感区，也不涉及海南省生态保护红线，本项目的建设符合国家相关环境保护法律、法规。3项目建设与当地城市规划符合性分析本项目线路均位于澄迈县老城镇，线路路径已取得澄迈县自然资源和规划局关于海

8、口电厂退役22OkV线路改接工程的复函（以下简称“复函”）。复函指出在海南电网有限责任公司提出两个方案中，方案一主要穿过IV级保护林地、基本农田、其他设施用地；方案二主要穿过IV级保护林地、基本农田、工业园区用地。核对老城片区控规阶段性成果，方案一线路沿线主要为老城片区控规地块中的防护绿地；方案二线路路径部分穿过商务用地(具体老城片区控规以批复版为准)。建议采用方案一路径选线，优先在防护绿地中应用预埋方式实施。本项目采纳了澄迈县自然资源和规划局的意见，采用了方案一的线路路径，并采用电缆方式接入了22OkV玉楼变电站。因此，本项目建设符合澄迈县城市规划。4与输变电建设项目环境保护技术要求(HJI

9、II32020)符合性分析(1)选址选线本项目选址选线不涉及国家公园、自然保护区、风景名胜区、世界文化和自然遗产地、海洋特别保护区和饮用水水源保护区等环境敏感区，同时线路已避开了居民密集区域，不涉及0类声环境功能区和集中林区，线路采用了同塔双回架设，减少了廊道的开辟，降低了对周边环境的影响。(2)设计本项目可研报告中已包含环境保护措施、环境保护设施及相应资金等环境保护内容。本项目跨越林地路径段采用了高跨设计，减少了对林木的砍伐，部分杆塔采用了窄基钢管塔设计，减少了塔基占地面积，塔基基础部分采用了灌注桩基础，减少了土石方的开挖。(3)施工施工期严格落实设计文件、环评文件及其批复中提出的环境保护要

10、求，确保设备采购、施工合同和施工安装质量符合环境保护相关要求。加强施工期环境管理，严格控制施工范围，及时进行施工迹地恢复，开展环境保护培训，文明施工，减轻施工期对环境的不利影响。(4)运行运行期做好环境保护设施和运行管理，加强巡查和检查，定期开展环境监测，确保电磁和声环境质量满足相应标准要求。综上所述，本项目符合输变电建设项目环境保护技术要求(HJl113-2020)的相关要求。地理位置项目组成及规模二、建设内容本项目220kV输电线路全线均位于澄迈县老城镇，具体地理位置图见附图Io1项目组成根据关于海口电厂退役22OkV线路改接工程可行性研究报告的批复，本项目组成及建设内容具体见表2-1o表

11、2-1项目组成及建设内容一览表项目组成建设内容22OkV丰永甲线、乙线改接入220kV玉楼变电站线路工程新建输电线路长约2X4.55km,采用架空和电缆混合方式建设，其中同塔双回架空线路长约24.4km,双回电缆段长约约2X0.15km。222OkV丰永甲线、乙我3改接入220kV玉楼变电站线路工程2.1 建设项目内容及规模将220kV丰永甲线、乙线改接入22OkV玉楼变电站，形成形成大丰玉楼双回22OkV线路。新建输电线路长约2X4.55km,采用架空和电缆混合方式建设，其中同塔双回架空线路长约2X4.4km,双回电缆段长约约2X0.15km。拆除Jl改接塔导地线，保留跨越西线高速线路走廊。

12、2.2 导、地线、电缆选型本项目线路导线拟采用2XJL/LB1A-630/45型铝包钢芯铝绞线。地线采用2根48芯OPGW光缆。本项目电缆采用铜单芯、交联聚乙烯绝缘、纵向阻水层、皱纹铝护套、阻燃聚氯乙烯外护套的结构，导体截面采用250Omm2。电缆型号为FY-YJLWO3-12722012500mm2o2.3 电缆敷设方式本工程电缆敷设方式为电缆沟和工井。2.4 杆塔、基础型式（1）杆塔铁塔选用中国南方电网公司输电线路杆塔标准设计V2.0中与本工程设计条件较接近的2F2Wa角钢塔模块，窄基钢管塔结合南方电网公司IIOkV-50OkV输电线路杆塔标准设计(2013版)、35kV500kV交流输电

13、线路装备技术导则(Q/CSG1107003-2019)、南方电网公司输电线路防风设计技术规范(Q/CSG1201011-2016)中相关要求，自行设计钢管四管塔。本项目具体杆塔选型见表2-2。表2-2本项目杆塔，吏用情况一览表序号杆塔型式数量备注12F13-SJZG1-30122OkV双回路转角钢管塔22F13-SJZG5-30332F13-SZZG1-33122OkV双回路直线钢管塔42F13-SZZG1-36252F13-SZZG2-36262F2Wa-J4-30122OkV双回路直线角钢塔72F2Wa-JD-30182F2Wa-JD-33192F2Wa-Zl-362102F2Wa-Z2-

14、361112F2Wa-Z2-392122F2Wa-Z2-422小计19/(2)基础拟建220kV丰永甲线、乙线改接入220kV玉楼变电站架空线路杆塔使用基础情况见表2-3O表2-3双回架空线路基础使用情况一览表基础型式使用的杆塔基数备注板式直柱基础1()双回路直线角钢塔钻孔灌注桩基础6双回直线钢管塔四桩承台基础3双回转角钢管塔总计19/2.5主要交叉跨越拟建220kV丰永甲线、乙线改接入220kV玉楼变电站架空线路主要交叉跨越情况见表2-4o表2-4本项目线路主要交叉跨越情况一览表序号跨越对象单位数量备注1西环高铁次1架空跨越2站前路次1架空跨越3工程占地及拆迁3.1项目占地项目占地主要为架空线路塔基永久占地、施工临时占地等。（1）永久占地根据可研资料，本项目新建杆塔19基，塔基永久占地约1834m2,占地类型为林地、基本农田和其他设施用地。（2）临时占地根据项目可研资料，本项目新建架空线路路径长约4.4km,需设置2处牵张场，每处牵张场临时用地面积按3001峭，共约600m2,占地类型为其他设施用地；架空线路塔基施工临时占地约288Om2,占地类型为林地、基本农田和其他设施用地；本项目电缆线路新建电缆沟0.15km,临时占地约300m2,占用类型为其他设施用地等；本项目线路施工道路尽量利用已有的道路或路基，新建段道路不占用。因此，本项目线路共需设置临时占地面积378
