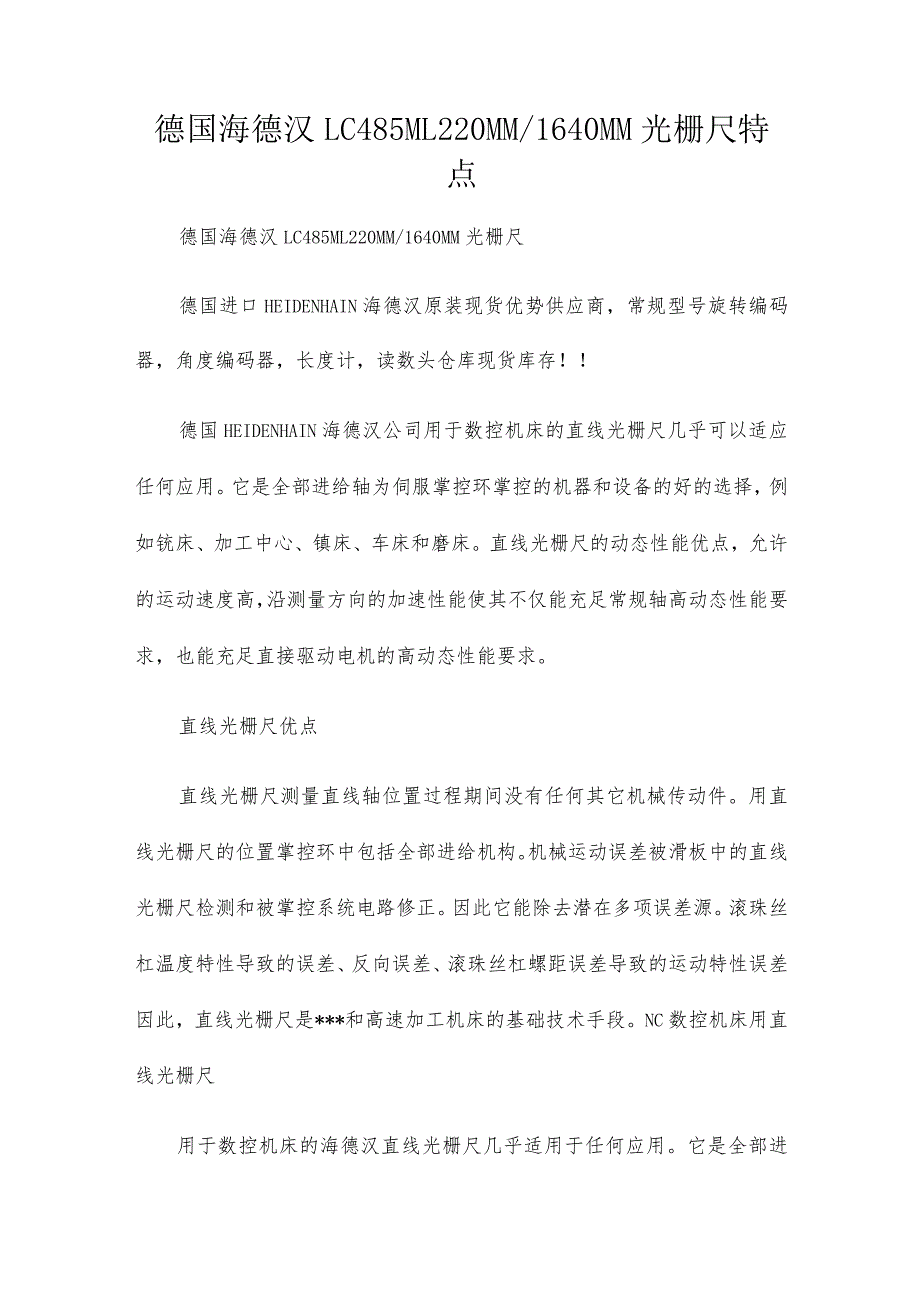

1、德国海德汉LC485ML220MM/1640MM光栅尺特点德国海德汉LC485ML220MM/1640MM光栅尺德国进口HEIDENHAIN海德汉原装现货优势供应商，常规型号旋转编码器，角度编码器，长度计，读数头仓库现货库存！德国HEIDENHAIN海德汉公司用于数控机床的直线光栅尺几乎可以适应任何应用。它是全部进给轴为伺服掌控环掌控的机器和设备的好的选择，例如铳床、加工中心、镇床、车床和磨床。直线光栅尺的动态性能优点，允许的运动速度高，沿测量方向的加速性能使其不仅能充足常规轴高动态性能要求，也能充足直接驱动电机的高动态性能要求。直线光栅尺优点直线光栅尺测量直线轴位置过程期间没有任何其它机械传

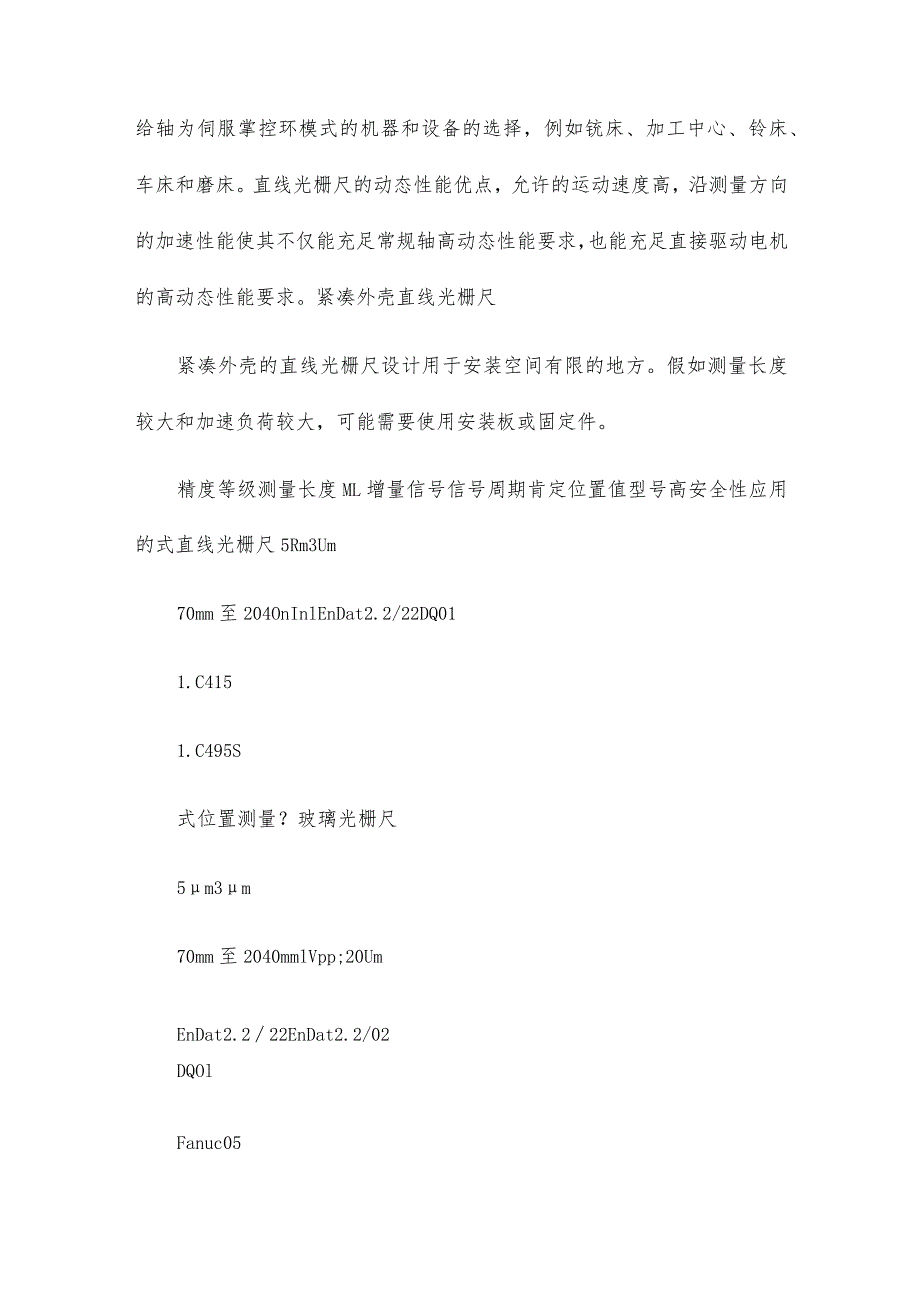

2、动件。用直线光栅尺的位置掌控环中包括全部进给机构。机械运动误差被滑板中的直线光栅尺检测和被掌控系统电路修正。因此它能除去潜在多项误差源。滚珠丝杠温度特性导致的误差、反向误差、滚珠丝杠螺距误差导致的运动特性误差因此，直线光栅尺是*和高速加工机床的基础技术手段。NC数控机床用直线光栅尺用于数控机床的海德汉直线光栅尺几乎适用于任何应用。它是全部进给轴为伺服掌控环模式的机器和设备的选择，例如铳床、加工中心、铃床、车床和磨床。直线光栅尺的动态性能优点，允许的运动速度高，沿测量方向的加速性能使其不仅能充足常规轴高动态性能要求，也能充足直接驱动电机的高动态性能要求。紧凑外壳直线光栅尺紧凑外壳的直线光栅尺设计

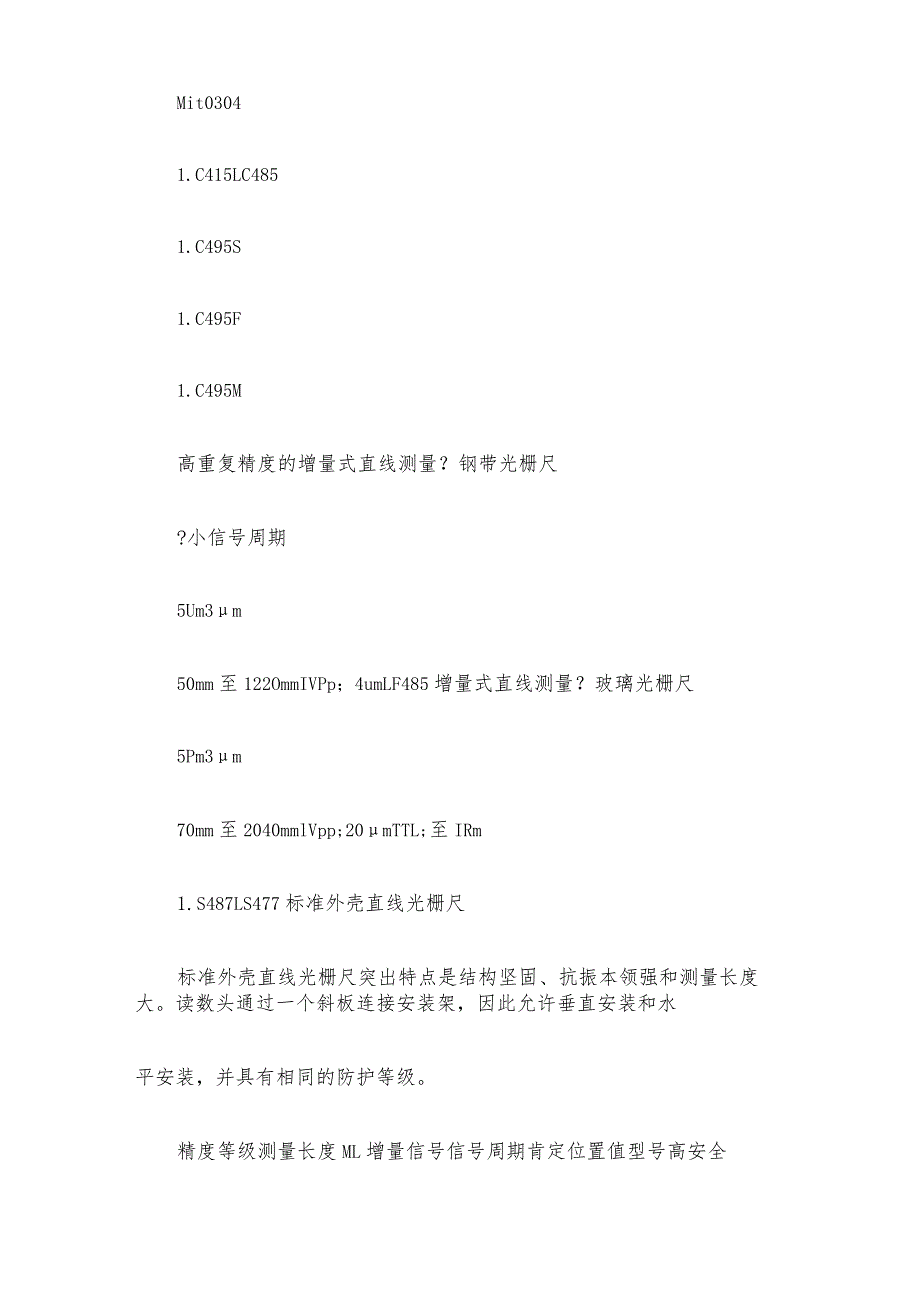

3、用于安装空间有限的地方。假如测量长度较大和加速负荷较大，可能需要使用安装板或固定件。精度等级测量长度ML增量信号信号周期肯定位置值型号高安全性应用的式直线光栅尺5Rm3Um70mm至204OnInlEnDat2.2/22DQ011.C4151.C495S式位置测量？玻璃光栅尺5m3m70mm至2040mmlVpp;20UmEnDat2.222EnDat2.2/02DQOlFanuc05Mit03041.C415LC4851.C495S1.C495F1.C495M高重复精度的增量式直线测量？钢带光栅尺?小信号周期5Um3m50mm至122OmmIVPp；4umLF485增量式直线测量？玻璃光栅尺

4、5Pm3m70mm至2040mmlVpp;20mTTL;至IRm1.S487LS477标准外壳直线光栅尺标准外壳直线光栅尺突出特点是结构坚固、抗振本领强和测量长度大。读数头通过一个斜板连接安装架，因此允许垂直安装和水平安装，并具有相同的防护等级。精度等级测量长度ML增量信号信号周期肯定位置值型号高安全性应用的式直线光栅尺5m3m140mm至4240mmEnDat2.2/22DQ011.C115LC195S式位置测量？玻璃光栅尺5Um3Um140mm至4240mmlVpp;20mEnDat2.222EnDat2.2/02DQOlFanuc05Mit03041.C115LC1851.C195S1.

5、C195F1.C195M大测量长度的式位置测量？钢光栅尺带5m440mm至28040mmlVpp;40mEnDat2.222EnDat2.2/021.C201singlesectionLC20Ipartskits1.C20Iscanningunit高重复精度的增量式直线测量？钢光栅尺带?小信号周期3m2m140mm至1240mmlVpp;4mLF185增量式直线测量？玻璃光栅尺5m3m140mm至3040mmlVpp;20mTTL；至IUm1.S1871.S177大测量长度的增量式直线测量？钢光栅尺带5m440mm至30040mm假如需要测量长度至72040mm,可按要求供给IVpp；40mL

6、B382singlesection1.B382partskit1.B382scanningunit迟滞（迟环）特性表明传感器在正（输入量增大）反（输入量减小）行程期间（输出输入特性）曲线（不重合）的程度。产生这种现象的原因是传感器（机械部分）存在不可避开的缺陷，如（轴承摩擦）、间隙、（紧固件松动）、材料的内摩擦、积尘等。重复性表示传感器在输入量按（同一方向）作全量程（多次测试）时所得特性曲线（不一致性）程度。在实际测试中，要求传感器能快速精准地测出信号（幅值的大小）和无失真的（再现被测信号随时间变化的波形）。精度等级测量长度增量信号信号周期型号紧凑型10m70mm至1040mmIVpp；20m

7、LS388C10m70mm至1040mmTTL,20mLS328C标准型10ml40mm至3040mmIVpp；20mLS688C10ml40mm至3040mmTTL,20mLS628C1.传感器的实际特性曲线与（拟合直线）之间的偏差称为传感器的（非线性误差）。具有仅有（奇次非线性项）线性特性的传感器，一般在输入量相当大的范围内具有较宽的准线性，故有用。仅有偶次非线性项，因其线性范围（较窄），故少用。传感器线性度是指实际输出输入特性曲线与理论直线之间的（最大偏差）与输出（满度值之比）。一个动态特性好的传感器，其输出随时间变化的规律，将能（同时再现）输入随时间变化的规律，即具有相同的时间函数。精

8、度等级测量长度增量信号信号周期型号DIADUR刻线的玻璃光栅尺10m70mm至470mmTTL;20mLS1679标准光栅尺海德汉光栅尺型号呈现：德国海德汉光栅尺LC485EnDat02ML1240mmID68968021德国海德汉光栅尺LC4855705.0EnDat02.10.0012A0MS14LZ.IVppOl.德国海德汉光栅尺LC485ID68968183德国海德汉光栅尺LC4837203.0EnDat025DM0MS14.lVpp7C01.55764814德国海德汉光栅尺LC48310nmML320mmID55764706德国海德汉光栅尺LC48310205.0EnDat0210D

9、B0MS14.lVpp7C01AE33255764954德国海德汉光栅尺LC485EnDat02ML1740mmID68967925德国海德汉光栅尺LC4834205.0EnDat0210DB0MS14.lVpp7C01AE23255764933德国海德汉光栅尺LC485EnDat02ML820mmID68967816德国海德汉光栅尺LC483ID55765025紧凑外壳的直线光栅尺重要用于安装空间有限的地方。假如测量长度较大和加速负荷较大，可能需要使用安装板或固定件。标准外壳直线光栅尺的特点是结构坚固、抗振本领强和测量长度大。读数头通过一个斜板与安装架连接，因此允许安装板在垂直位置安装和水平

10、位置安装，并具有相同的防护等级。封闭式直线光栅尺海德汉公司的封闭式直线光栅尺能有效防尘、防切屑和防飞溅的切削液，是用于机床的理想选择。精度等级2m测量步距至0,001m测量长度至30m安装简单、快捷安装公差大能承受大加速度载荷抗污染本领强封闭式直线光栅尺有标准光栅尺外壳- 用于振动猛烈的应用- 测量长度30m紧凑光栅尺外壳- 用于有限安装空间应用- 测量长度1240mm,假如用安装板或紧固件，测量长度204Omnl海德汉封闭式直线光栅尺的铝外壳有效保护光栅尺、读数头和导轨，避开其受灰尘、切屑和切削液的影响。自动向下压的弹性密封条保持外壳密封。读数头沿光栅尺的小摩擦力导轨运动。读数头通过一个联轴

11、器与外部安装架连接，联轴器可以补偿光栅尺与机床导轨间不可避开的对正误差。机械结构类型和安装指南小截面直线光栅尺1.C,LF和LS型紧凑型直线光栅尺需全长直接固定在加工面上,特别适用于动态性能要求高的应用。假如使用安装板或固定元件，可实现更大测量范围和支持更高的振动载荷（仅限LC4x5）o紧凑型直线光栅尺的安装尺寸相同。也就是说对肯定机床结构，可以互换LS或LF系列增量式直线光栅尺与LC肯定式直线光栅尺（请注意LF的测量长度比LC和LS小20m）o此外，该类直线光栅尺产品线使用的安装板相同（LC,LF或LS）。安装直线光栅尺时，必需确保密封条朝下或阔别溅水方向（参见一般机械信息）。海德汉HEID

12、ENHAIN封闭式直线光栅尺NC数控机床用直线光栅尺（常规型号常年库存，备货充分）热特性由于用两个M8螺栓刚性连接，因此直线光栅尺本身能很好适应安装面。用安装板固定时，直线光栅尺在中点位置处固定至安装面。柔性固定件确保光栅尺有可重现的温度特性。1.F485的光栅尺基体是钢材，其热膨胀系数与灰口铸铁或钢材的安装面热膨胀系数相同。安装安装海德汉封闭式直线光栅尺特别简单：只需将光栅尺的多点对正机床导轨。也可用限位面或定位销对正光栅尺。安装辅件已将光栅尺与读数头间的间隙以及横向公差调整正确。假如安装空间有限，安装光栅尺前必需先拆下安装辅件，然后用安装量规便利地和精准地调整光栅尺与读数头间的间隙。也必需

13、确保横向公差。HEIDENHAIN海德汉光栅尺直线光栅尺现货供应商（您身边的牢靠渠道服务商）海德汉光栅尺LC493F式直线光栅尺，测量步距为0.1?m（辨别率达0.005?m）,单场扫描精度高和移动速度快，适用于安装空间有限处；海德汉光栅尺LC493M式直线光栅尺，测量步距为0.1?m（辨别率达0.005?m）,单场扫描精度高和移动速度快，适用于安装空间有限处;海德汉光栅尺LC183式直线光栅尺，测量步距为0.1?m（辨别率达0.005?田），单场扫描精度高和移动速度快，能承受高振动频率，支持水平安装；海德汉光栅尺LC483式直线光栅尺，测量步距为0.1?m（辨别率达0.005?m）,单场扫描

14、精度高和移动速度快，适用于安装空间有限处；海德汉光栅尺LF183C增量式直线光栅尺，测量步距为0.1?m,单场扫描精度高，温度特性接近钢材和铸铁，能承受高振动频率，支持水平安装；海德汉光栅尺LF481C增量式直线光栅尺，测量步距为0.1?m,单场扫描精度高，温度特性接近钢材和铸铁，适用于安装空间有限处；海德汉光栅尺LF481增量式直线光栅尺，测量步距为0.1?m,单场扫描精度高，温度特性接近钢材和铸铁，适用于安装空间有限处；海德汉光栅尺LS177C增量式直线光栅尺，测量步距为0.5?m,具有确定温度特性，能承受高振动频率，支持水平安装，单场扫描;海德汉光栅尺LS187C增量式直线光栅尺，测量步

15、距为0.5?m,具有确定温度特性，能承受高振动频率，支持水平安装，单场扫描;海德汉光栅尺LS328C用于手动机床的增量式直线光栅尺；海德汉光栅尺LS378C用于手动机床的增量式直线光栅尺；海德汉光栅尺LS388C用于手动机床的增量式直线光栅尺；海德汉光栅尺LS477C增量式直线光栅尺，测量步距为1?m和0.5?m,具有确定温度特性，适用于安装空间有限处，安装板安装简单；海德汉光栅尺LS487C增量式直线光栅尺，测量步距为0.5?m,适用于安装空间有限处，单场扫描；海德汉光栅尺LS628C增量式直线光栅尺，测量步距为10?m和5?m,内置导轨，通过连接杆支持大安装公差；海德汉光栅尺LS688C增量式直线光栅尺，测量步距为10?m和5?m,内置导轨，通过连接杆支持大安装公差；海德汉光栅尺LS1679增量封闭式直线光栅尺，内置无摩擦滚珠导向，钢杆上用滚珠轴承，通过连接杆支持大安装公差；海德汉光栅尺LB382C测量长度3040mm（单段光栅尺壳），增量式直线光栅尺，测量步距为0.1?m,单场扫描精度高和移动速度快，支持水平安装，可供给镜像结构版本;海德汉光栅尺LC
