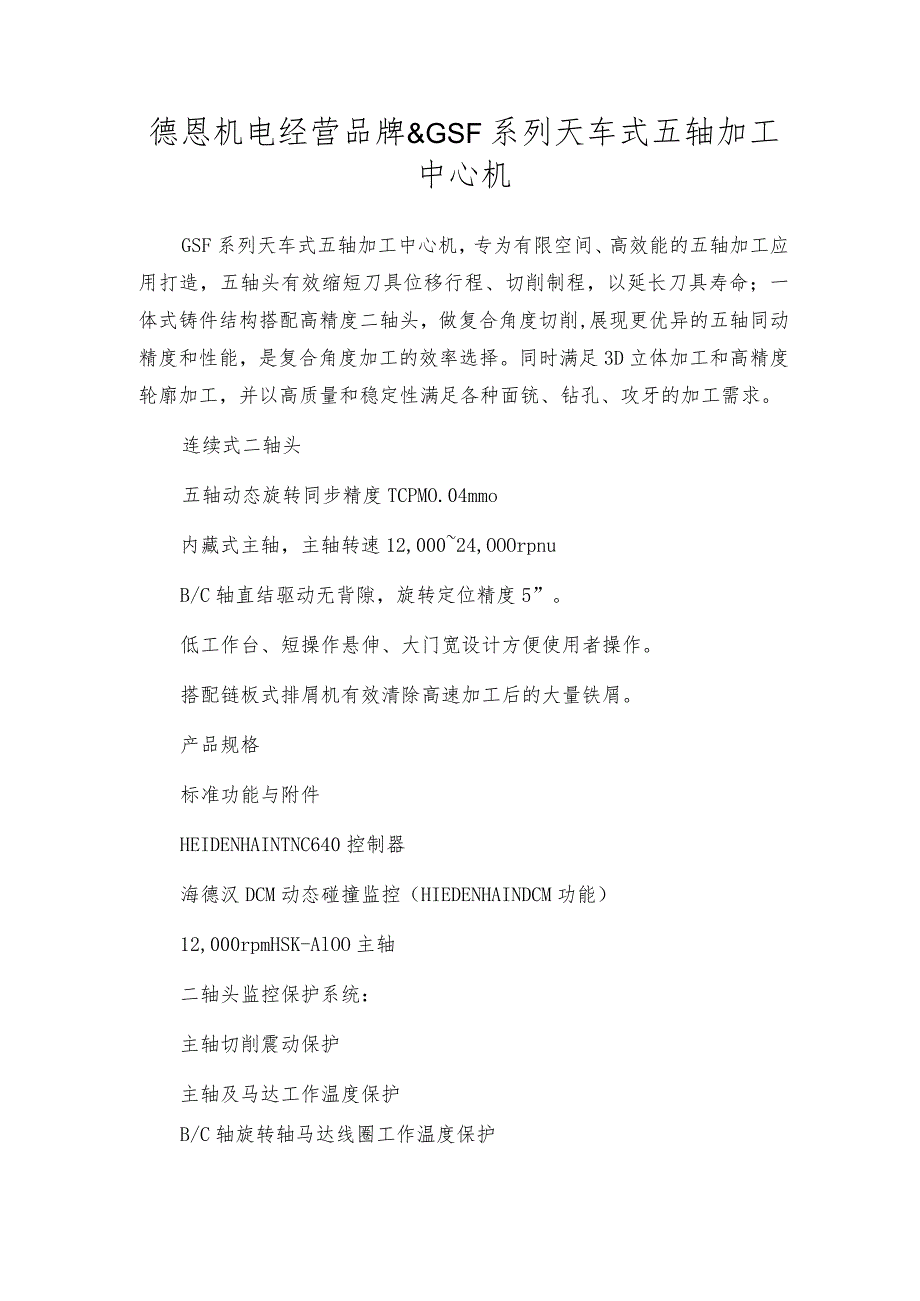

1、德恩机电经营品牌&GSF系列天车式五轴加工中心机GSF系列天车式五轴加工中心机，专为有限空间、高效能的五轴加工应用打造，五轴头有效缩短刀具位移行程、切削制程，以延长刀具寿命；一体式铸件结构搭配高精度二轴头，做复合角度切削,展现更优异的五轴同动精度和性能，是复合角度加工的效率选择。同时满足3D立体加工和高精度轮廓加工，并以高质量和稳定性满足各种面铳、钻孔、攻牙的加工需求。连续式二轴头五轴动态旋转同步精度TCPMO.04mmo内藏式主轴，主轴转速12,00024,OOOrpnuB/C轴直结驱动无背隙，旋转定位精度5”。低工作台、短操作悬伸、大门宽设计方便使用者操作。搭配链板式排屑机有效清除高速加工

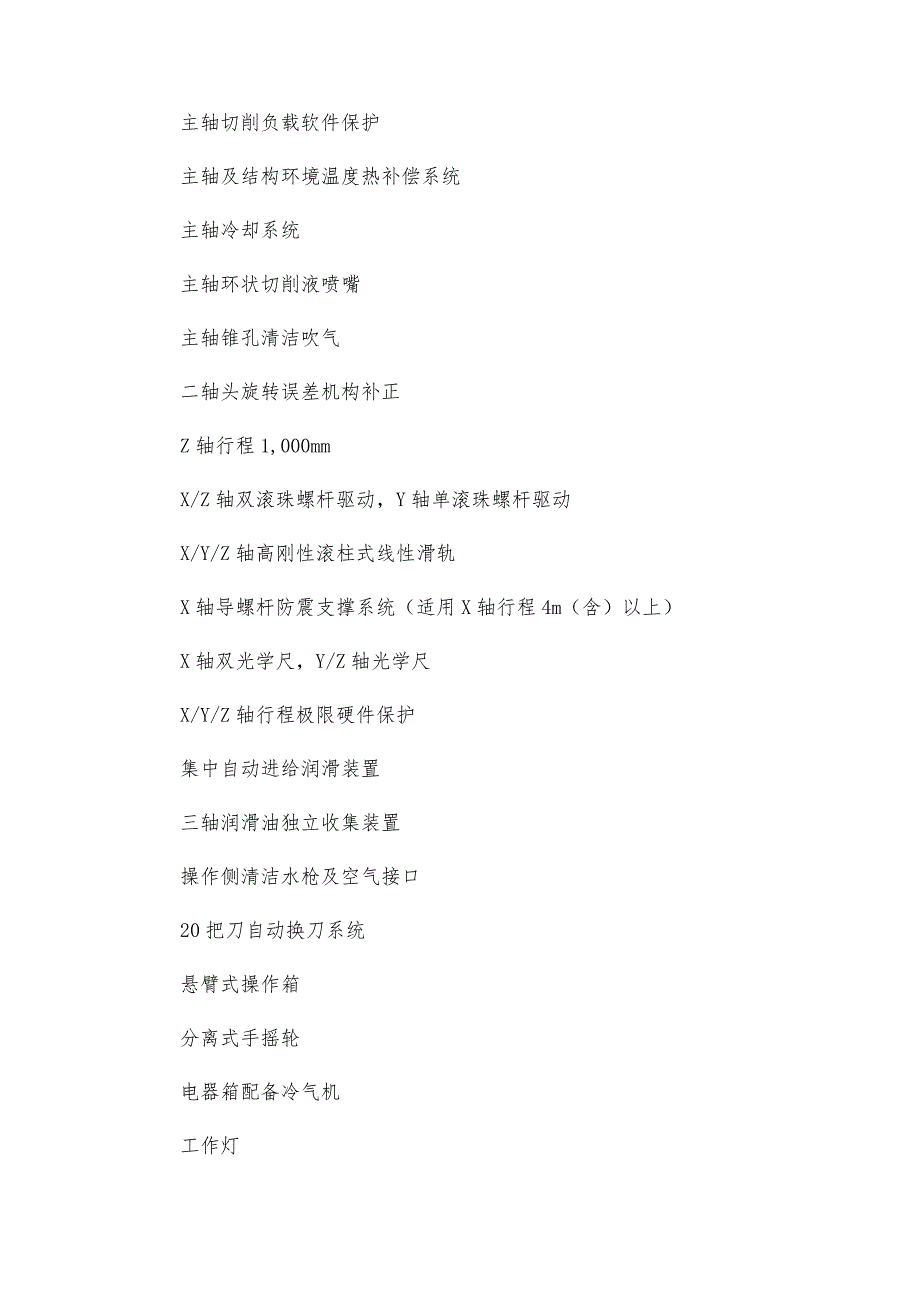

2、后的大量铁屑。产品规格标准功能与附件HEIDENHAINTNC640控制器海德汉DCM动态碰撞监控（HIEDENHAINDCM功能）12,000rpmHSK-AlOO主轴二轴头监控保护系统：主轴切削震动保护主轴及马达工作温度保护B/C轴旋转轴马达线圈工作温度保护主轴切削负载软件保护主轴及结构环境温度热补偿系统主轴冷却系统主轴环状切削液喷嘴主轴锥孔清洁吹气二轴头旋转误差机构补正Z轴行程1,000mmX/Z轴双滚珠螺杆驱动，Y轴单滚珠螺杆驱动X/Y/Z轴高刚性滚柱式线性滑轨X轴导螺杆防震支撑系统（适用X轴行程4m（含）以上）X轴双光学尺，Y/Z轴光学尺X/Y/Z轴行程极限硬件保护集中自动进给润滑装

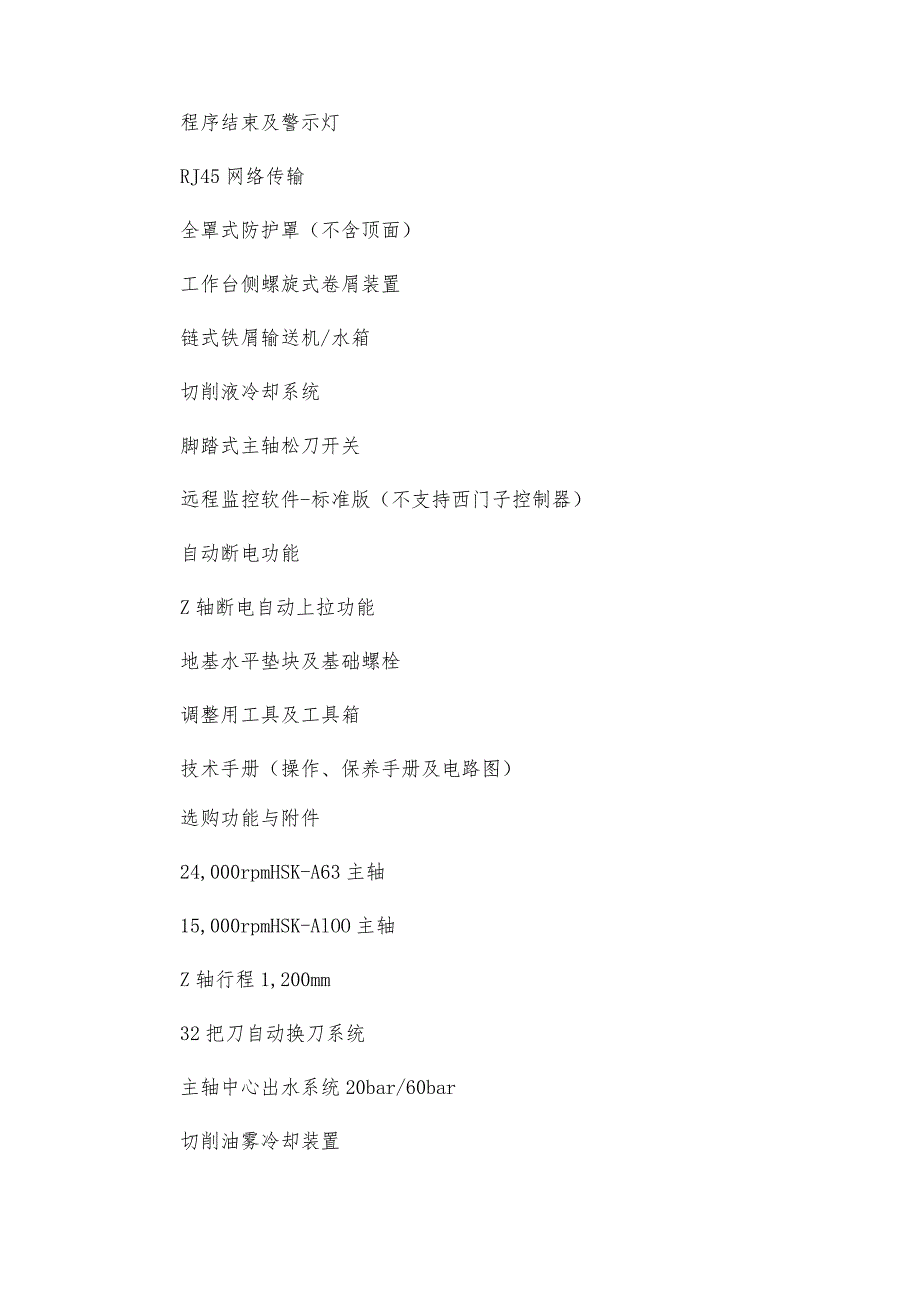

3、置三轴润滑油独立收集装置操作侧清洁水枪及空气接口20把刀自动换刀系统悬臂式操作箱分离式手摇轮电器箱配备冷气机工作灯程序结束及警示灯RJ45网络传输全罩式防护罩（不含顶面）工作台侧螺旋式卷屑装置链式铁屑输送机/水箱切削液冷却系统脚踏式主轴松刀开关远程监控软件-标准版（不支持西门子控制器）自动断电功能Z轴断电自动上拉功能地基水平垫块及基础螺栓调整用工具及工具箱技术手册（操作、保养手册及电路图）选购功能与附件24,000rpmHSK-A63主轴15,000rpmHSK-AlOO主轴Z轴行程1,200mm32把刀自动换刀系统主轴中心出水系统20bar/60bar切削油雾冷却装置切削液油水分离装置工作台侧叶片式卷屑装置复合式铁屑输送机/水箱无卷屑螺杆/无铁屑输送机/无水箱卷屑槽防护踏板集屑桶全密式防护罩镀金（含顶面）副工作台X/Y/Z轴独立手摇轮远程监控软件-专业版（不支持西门子控制器）自动刀具量测装置自动工件量测装置旋转轴误差自动补正软件主轴震动保护装置变压器切削液油雾回收装置智能化进给加工功能应用产业：航天产业-铝合金加工件汽车产业-冲压模具机械零件
