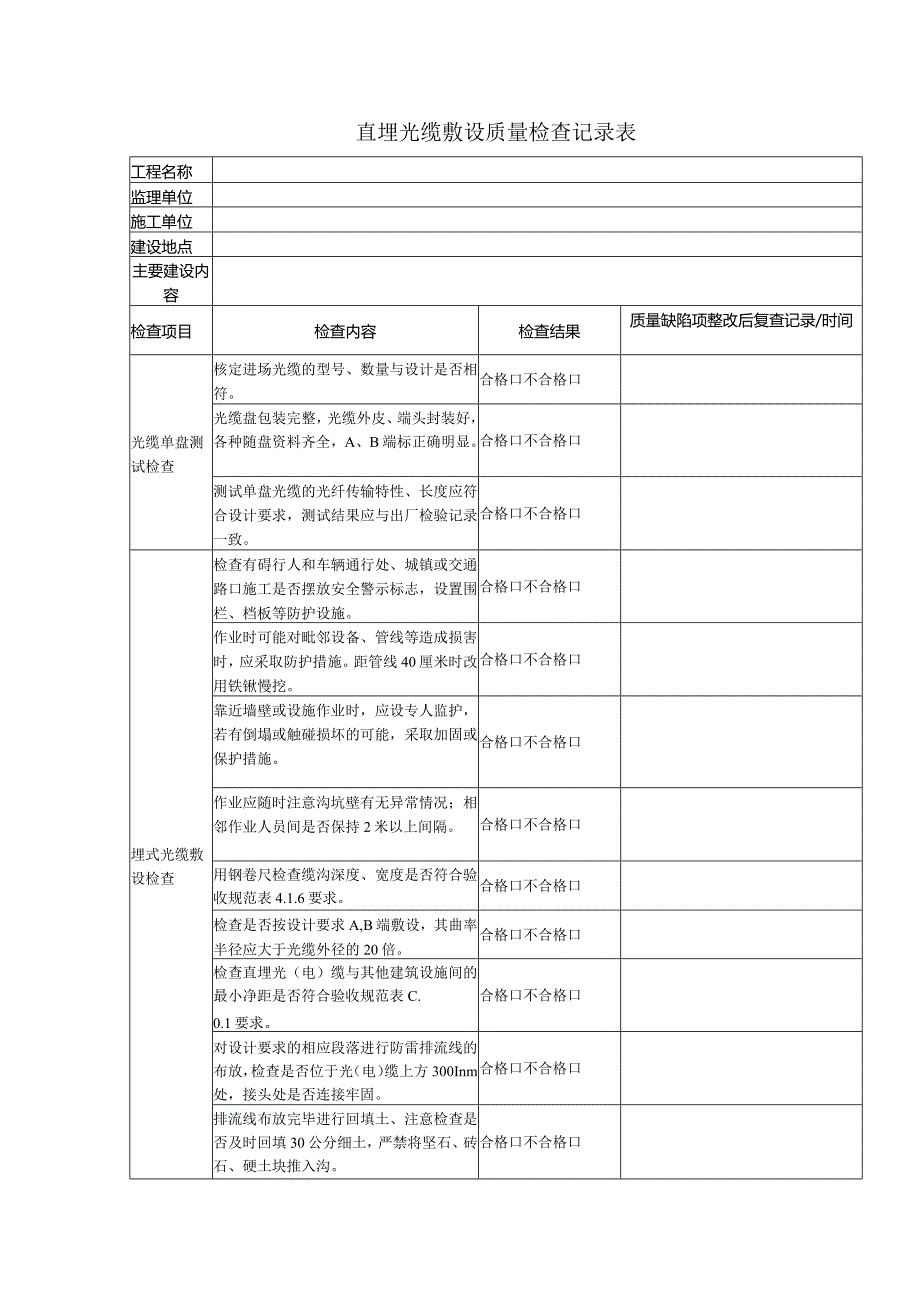

1、直埋光缆敷设质量检查记录表工程名称监理单位施工单位建设地点主要建设内容检查项目检查内容检查结果质量缺陷项整改后复查记录/时间光缆单盘测试检查核定进场光缆的型号、数量与设计是否相符。合格口不合格口光缆盘包装完整，光缆外皮、端头封装好，各种随盘资料齐全，A、B端标正确明显。合格口不合格口测试单盘光缆的光纤传输特性、长度应符合设计要求，测试结果应与出厂检验记录一致。合格口不合格口埋式光缆敷设检查检查有碍行人和车辆通行处、城镇或交通路口施工是否摆放安全警示标志，设置围栏、档板等防护设施。合格口不合格口作业时可能对毗邻设备、管线等造成损害时，应采取防护措施。距管线40厘米时改用铁锹慢挖。合格口不合格口靠

2、近墙壁或设施作业时，应设专人监护，若有倒塌或触碰损坏的可能，采取加固或保护措施。合格口不合格口作业应随时注意沟坑壁有无异常情况；相邻作业人员间是否保持2米以上间隔。合格口不合格口用钢卷尺检查缆沟深度、宽度是否符合验收规范表4.1.6要求。合格口不合格口检查是否按设计要求A,B端敷设，其曲率半径应大于光缆外径的20倍。合格口不合格口检查直埋光（电）缆与其他建筑设施间的最小净距是否符合验收规范表C.0.1要求。合格口不合格口对设计要求的相应段落进行防雷排流线的布放，检查是否位于光（电）缆上方300Inm处，接头处是否连接牢固。合格口不合格口排流线布放完毕进行回填土、注意检查是否及时回填30公分细土

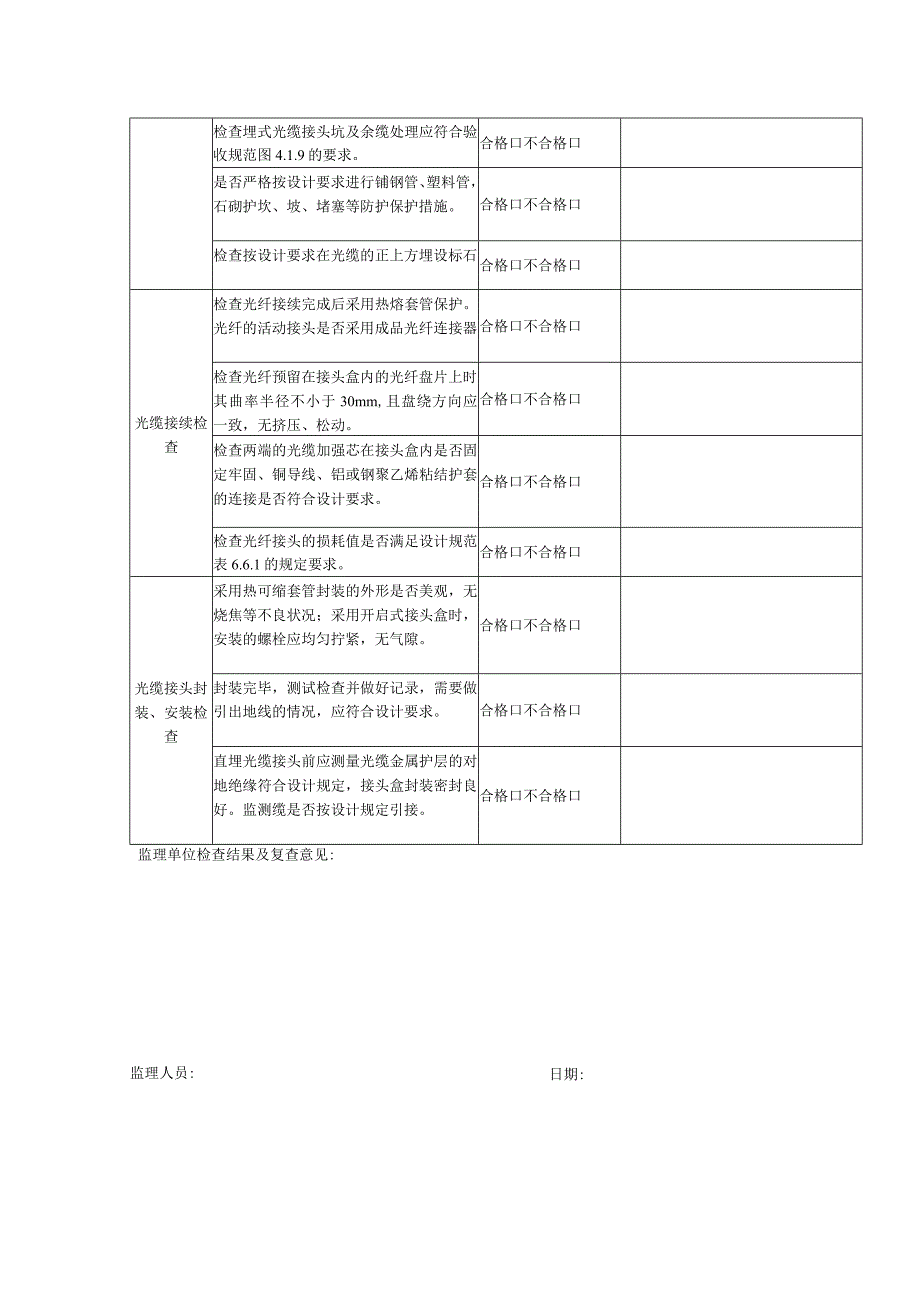

3、，严禁将坚石、砖石、硬土块推入沟。合格口不合格口检查埋式光缆接头坑及余缆处理应符合验收规范图4.1.9的要求。合格口不合格口是否严格按设计要求进行铺钢管、塑料管，石砌护坎、坡、堵塞等防护保护措施。合格口不合格口检查按设计要求在光缆的正上方埋设标石。合格口不合格口光缆接续检查检查光纤接续完成后采用热熔套管保护。光纤的活动接头是否采用成品光纤连接器。合格口不合格口检查光纤预留在接头盒内的光纤盘片上时，其曲率半径不小于30mm,且盘绕方向应一致，无挤压、松动。合格口不合格口检查两端的光缆加强芯在接头盒内是否固定牢固、铜导线、铝或钢聚乙烯粘结护套的连接是否符合设计要求。合格口不合格口检查光纤接头的损耗值是否满足设计规范表6.6.1的规定要求。合格口不合格口光缆接头封装、安装检查采用热可缩套管封装的外形是否美观，无烧焦等不良状况；采用开启式接头盒时，安装的螺栓应均匀拧紧，无气隙。合格口不合格口封装完毕，测试检查并做好记录，需要做引出地线的情况，应符合设计要求。合格口不合格口直埋光缆接头前应测量光缆金属护层的对地绝缘符合设计规定，接头盒封装密封良好。监测缆是否按设计规定引接。合格口不合格口监理单位检查结果及复查意见:日期:监理人员:
