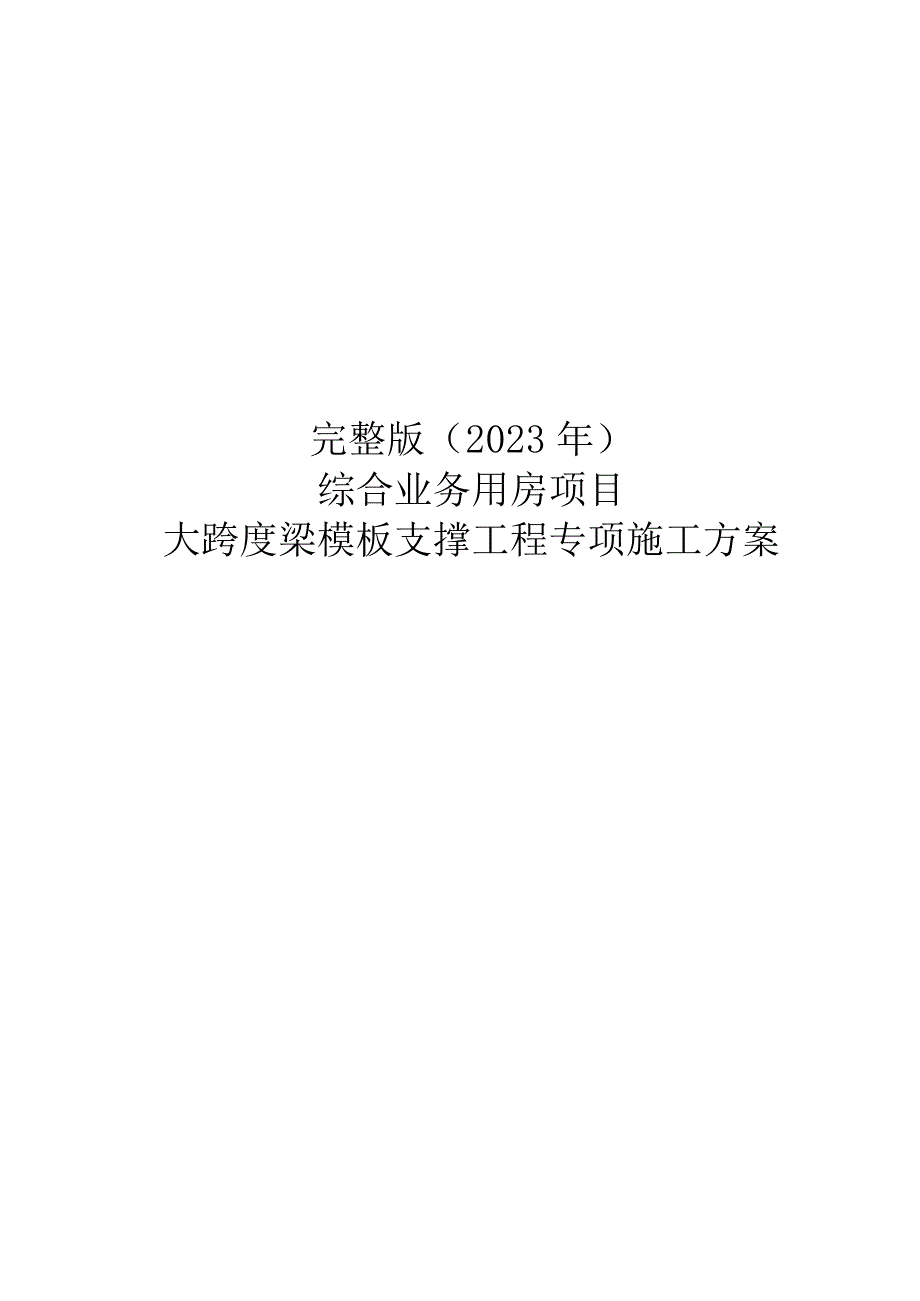

完整版（2023年）综合业务用房项目大跨度梁模板支撑工程专项施工方案.docx

《完整版（2023年）综合业务用房项目大跨度梁模板支撑工程专项施工方案.docx》由会员分享，可在线阅读，更多相关《完整版（2023年）综合业务用房项目大跨度梁模板支撑工程专项施工方案.docx（62页珍藏版）》请在优知文库上搜索。

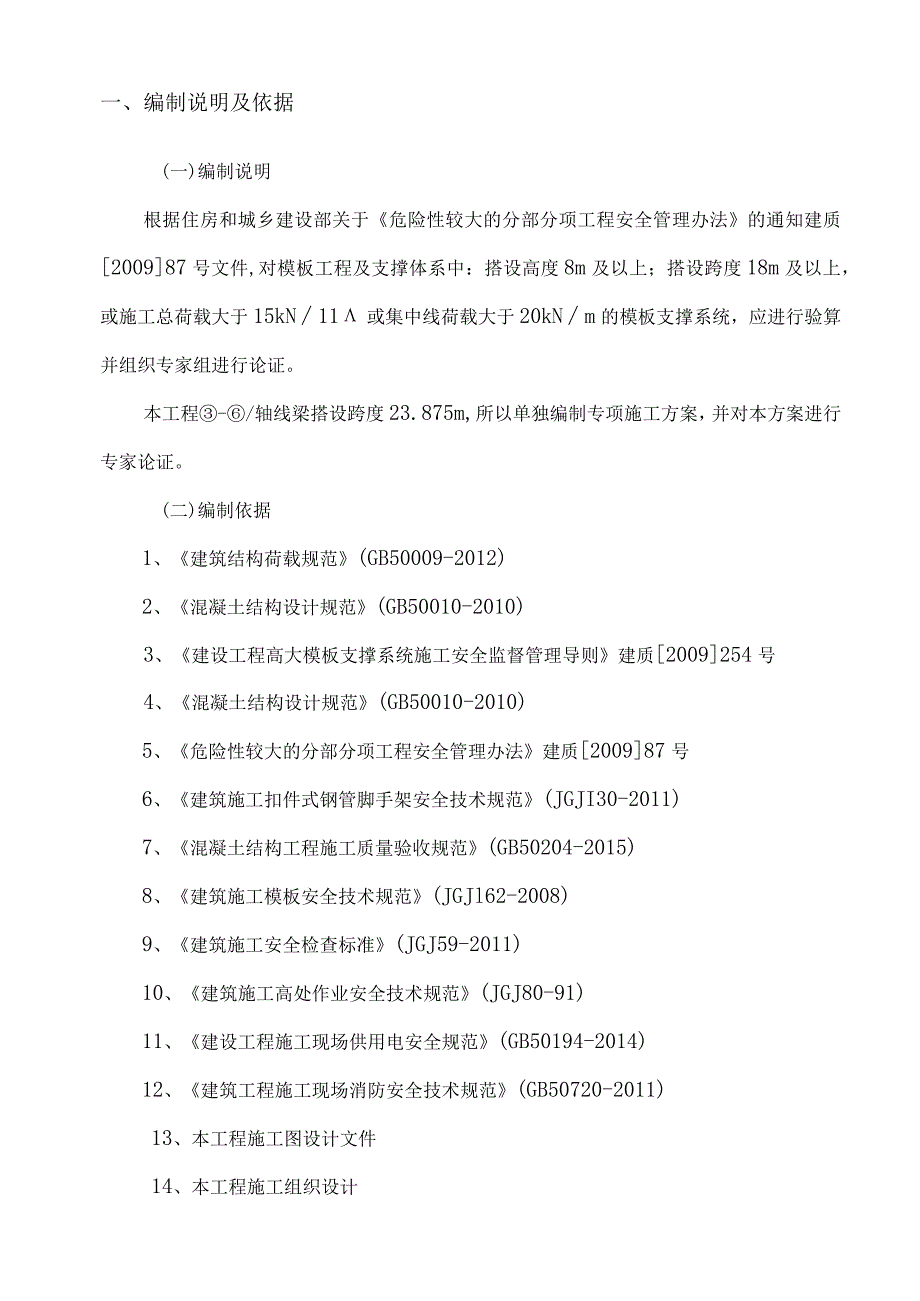

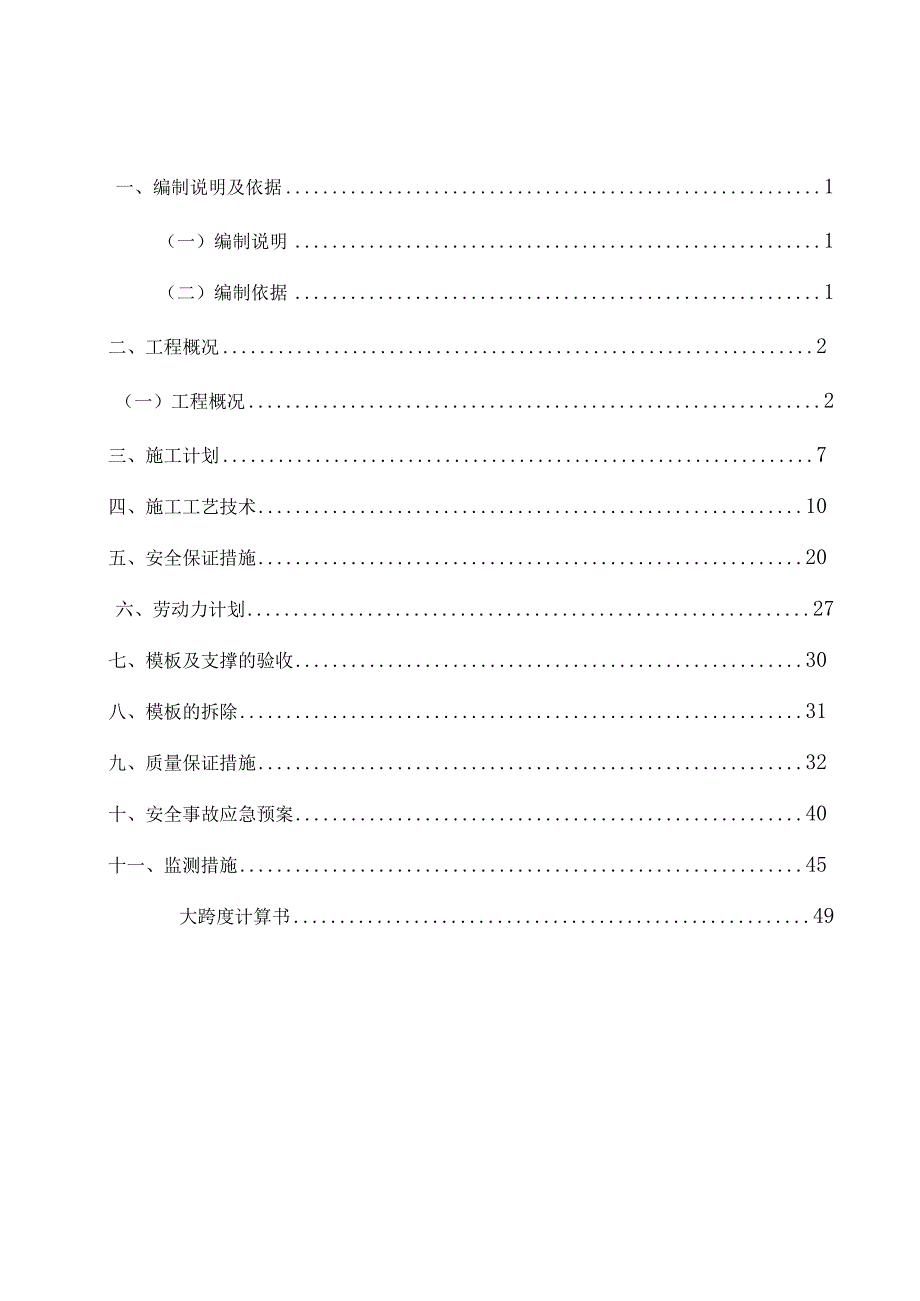

1、完整版（2023年）综合业务用房项目大跨度梁模板支撑工程专项施工方案一、编制说明及依据1（一）编制说明1（二）编制依据1二、工程概况2（一）工程概况2三、施工计划7四、施工工艺技术10五、安全保证措施20六、劳动力计划27七、模板及支撑的验收30八、模板的拆除31九、质量保证措施32十、安全事故应急预案40十一、监测措施45大跨度计算书49一、编制说明及依据(一)编制说明根据住房和城乡建设部关于危险性较大的分部分项工程安全管理办法的通知建质200987号文件,对模板工程及支撑体系中：搭设高度8m及以上；搭设跨度18m及以上，或施工总荷载大于15kN11或集中线荷载大于20kNm的模板支撑系统，

2、应进行验算并组织专家组进行论证。本工程-/轴线梁搭设跨度23.875m,所以单独编制专项施工方案，并对本方案进行专家论证。(二)编制依据1、建筑结构荷载规范(GB50009-2012)2、混凝土结构设计规范(GB50010-2010)3、建设工程高大模板支撑系统施工安全监督管理导则建质2009254号4、混凝土结构设计规范(GB50010-2010)5、危险性较大的分部分项工程安全管理办法建质200987号6、建筑施工扣件式钢管脚手架安全技术规范(JGJI30-2011)7、混凝土结构工程施工质量验收规范(GB50204-2015)8、建筑施工模板安全技术规范(JGJl62-2008)9、建筑

3、施工安全检查标准(JGJ59-2011)10、建筑施工高处作业安全技术规范(JGJ80-91)11、建设工程施工现场供用电安全规范(GB50194-2014)12、建筑工程施工现场消防安全技术规范(GB50720-2011)13、本工程施工图设计文件14、本工程施工组织设计15、国家及地方相关的现行主要设计标准、规范和规程。16、本工程所有施工蓝图、图纸会审、图纸变更及洽商等文件。二、工程概况(一)工程概况本工程*工程，工程地点为郑州市*0建设单位为河南省交通运输厅公路管理局，由*设计，施工单位为*,监理单位为*。本工程为*,场地位于郑州市*。全现浇钢筋混凝土结构房屋无地下室，基础为独立基础，

4、地上五层，建筑高度为18.45m。室内外高差为0.45Onb建筑面积约7316.99。设计用途为应急中心综合业务用房，建筑结构设计使用年限：50年，建筑结构抗震设防类别：丙类，砌体施工质量控制等级为B级。耐火等级一级。主体结构形式为框架结构，一至五层梁、板、柱、楼梯混凝土强度等级均为C30,采用商品碎泵送进行施工。(二)结构概况1、地基基础本工程主楼采用独立承台基础。2、结构概况地上层数5层房屋结构构檐高18.45m室内外高差0.45m设计使用年限50年建筑结构等级二级主体结构形式框架结构0.00对应高程值114.0抗震设防类型丙类抗震设防烈度7.0抗震等级主楼为三级，抗震构造按二级抗争构造施

5、工耐火等级一级柱截面50Omm*50OnIn1、70Omln*70Onln1、80Omm*80OnIn1、90Omm*90Omm板厚90mm100mm120mm150mm梁、板、柱碎等级C30钢筋等级HRBE400钢筋直径6、8、10、12、14、16、18、20、22、25、32mm()大跨度概况根据住房和城乡建设部关于危险性较大的分部分项工程安全管理办法的通知建质200987号文件,对模板工程及支撑体系中：搭设高度8及以上；搭设跨度18m及以上，或施工总荷载大于15kN11或集中线荷载大于20kNm的模板支撑系统，应进行验算并组织专家组进行论证。本工程在五楼指挥大厅部分纵向跨度达到23.8

6、75m、横向跨度达到18.50m,水平混凝土构件模板支撑体系跨度超过18m,根据（建质200987号）规定，本工程梁板构件模板支撑体系必须进行专家论证，所以单独编制专项施工方案，并对本方案进行专家论证，具体位置见下图。指挥大厅位置需专家论证大跨度平面图（详见附图1）指挥大厅梁截面图(详见附图2)顶板参数统计顶板参数统计表板厚(mm)纵向跨度(mm)横向跨度(mm)支撑基础形式9023.87518.50钢筋混凝土楼板上梁参数统计梁参数统计表梁截面尺寸(bhmm)纵向跨度(mm)横向跨度(mm)支撑基础形式400X120023.87518.50钢筋混凝土楼板上300X100023.87518.50

7、钢筋混凝土楼板上250X100023.87518.50钢筋混凝土楼板上400X80023.87518.50钢筋混凝土楼板上300X80023.87518.50钢筋混凝土楼板上（四）支撑体系选择本工程五层指挥大厅顶板模板支撑选用钢管扣件脚手架支撑体系，立杆采用中48mmX3.Omm的扣件钢管立杆，上部采用可调支托（自由端不大于300mm）,下部垫50X30Omm脚手板，横杆采用扣件脚手架，立杆间距80OmnlXlOOOmm,横杆步距120OnIn1。梁支撑采用扣件式钢管支撑体系，与楼板支撑的钢管立杆用扣件连接牢固，梁下采用1根立杆，跨度方向立杆纵距为0.8m,立杆的步距h=l.20mo大跨度支撑

8、基础五层板（指挥大厅）大跨度支撑体系落在三层板上，板厚100mm厚，设计活荷载为4.0KNm2,强度为C30,三层混凝土在2016年1月17日已浇筑完成，经现场回弹试验，强度已满足设计要求。三、施工计划（一）技术准备1、熟悉施工规范及施工工艺。2、仔细阅读施工图纸、图纸会审记录及设计变更。3、对作业人员进行安全技术交底。4、及时编制材料、物资、机械设备、人员的需用计划，及时落实并组织进场。项目部编制大跨度模板支撑架安全专项施工方案，组织大跨度专家论证并要求甲方及监理出席，遵照专家的意见进行修改完善。专项方案实施前，编制人向现场管理人员和作业人员进行安全技术交底，将其质量和工艺的要点向作业班组作

9、详细的交底，并做好文字记录，要求施工人员要严格按照方案实施，减少和避免施工误差。施工前认真查阅图纸（包括与建筑图对应情况）、做好图纸审查记录、设计变更洽商记录、设计交底记录及相关安全质量规范，找出模板与模板支撑架工程中施工难点、安全质量施工注意点等，做好施工中重点突出。做好模板及脚手架施工的技术资料和施工过程中的检验记录，并及时收集和整理上述材料，以保证资料的及时、准确、完整。（一）物资准备项目部材料员应根据材料计划提前准备物资材料，所租赁的设备必须符合规范和施工方案的要求，不得降低材料质量。保管员和安全员在材料进入现场时应会同材料员、技术负责人进行验收。验收合格的材料方可使用。序号名称规格数

10、量1架杆483.0mm12000m2扣件十字3000个3扣件直角4000个4扣件接头1500个5木方50100mm5000m6胶合板15mm厚330m27胶合板IOmm厚400m21、本工程高大支模施工全部采用钢管脚手架（扣件式）搭设支撑体系。支模的纵横杆、立杆等均选用中48X3.O钢管，模板采用15mm厚胶合板，背楞方木尺寸为50X10Omnb梁底顶撑为可调节U形钢支托。所有材料必须具备相应合格证书，并按规范要求进行现场验收，检验合格后方可投入使用。2、杆件材质要求：钢管应符合国家标准BG/T13293或BGT3092o钢管表面应平直光滑，不应有裂纹分层和硬弯，两端面切斜的偏差1.7mm；壁

11、厚允许偏差-0.35mm,外径允许偏差-0.5mm,且必须涂防锈漆进行防锈处理，钢管内外两面的锈蚀深度之和不得050mm,且必须涂防锈漆进行防锈处理。对于新管还同时必须具备产品质量合格证和钢管材质检验报告，钢管上严禁打孔。3、扣件为杆件的连接件，用可煨铸铁铸造，扣件不得有裂纹，并将影响其外观质量的粘砂、毛刺、氧化皮等清除干净；扣件与钢管的贴和面必须严格整形，应保证与钢管扣件接触良好；扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应小于Inn;当扣件夹紧钢管时，开口处的最小距离应不小于5mm；新进的扣件必须有产品质量合格证，生产许可证和专业检测单位测试报告。扣件材质应符合国家标准GB1583,

12、在螺栓拧紧扭力矩达65N.m时,不得发生破坏。4、顶托必须逐个检查，对存在螺纹滑丝等现象的一律不得使用。方木开裂破损的一律不得使用。对高大支模中使用的模板、方木、钢管等材料，使用过一定周期不能确保符合原有力学性能的情况下，要选样做破坏性力学试验，确定能够满足使用承载。（三）临时用电准备脚手架的搭设只允许在白天进行，晚上和灯光不明时严禁作业。模板作业在晚上进行前由电工根据现场照明情况设置6个照明灯。模板制作、碎施工时所用的手工具、振捣棒等手持电动工具需检验合格，无漏电、短路等现象。照明灯及手持电动工具的接入必须符合临时用电施工组织设计和相关规范的要求。（四）施工进度计划三层混凝土浇筑已在2016

13、年1月17日浇筑完成,在5层混凝土浇筑时，三层浇筑已满足设计要求。2016年3月1日一一3月11日搭设5层至轴支撑架2016年3月12日一一17日支设5层至轴模板2016年3月18日一一22日绑扎5层至轴顶板钢筋2016年3月23日浇筑5层混凝土（五）混凝土浇捣施工部署混凝土采用邦发混凝土公司的商品混凝土，采用汽车泵泵送至模板内。梁板整体浇筑方法为先浇筑框架柱，后浇筑梁板。柱混凝土浇筑方法应采用分层浇筑，待混凝土初凝后再浇筑柱子上部，分别浇筑至梁底。待柱子混凝土强度达到75%后（根据同条件试块强度测试确定）进行顶板、梁碎浇筑。其它梁及板的混凝土浇筑方法为整体浇筑，不分层。浇筑方向采取由中间点向

14、两边由推进的方式，由中间向两边的浇筑，控制好一次浇筑厚度，再同时进行浇筑。养护采用浇水养护，浇筑完后12小时以内进行养护。四、施工工艺技术本工程在4层混凝土施工完毕后对四层模板不予拆除，保证5层高支架基础承载力。4层模板支设、混凝土浇筑时，在会议室部位即采用钢管脚手架做为钢筋、模板、混凝土施工操作架体，搭设高度3.6m。待4层施工完毕后，对会议室部位钢管脚手架进行检查，并对有缺陷部位进行整改，对该部位不予拆模。加高钢管脚手架至5层顶，脚手架总高度约7.1m,然后进5层施工。（一）施工方案的选择根据工程特点和项目材料供应等情况考虑，本工程采用支模方案选择为:采用扣件式钢管架进行支撑。梁侧、梁底板、楼板、板底板均采用15mm厚胶合板。采用截面宽X高为50X10Omnb长40OomIn木方子；加固及支撑采用扣件式钢管架，钢管采用中48X3.0mm,加固采用中12穿墙螺杆及步步紧。钢管与梁、板底采用可调顶托连接。1、支撑架体结构A、架体一般结构支撑体系中的立杆、水平纵横拉杆、扫地杆、剪刀撑均选用中48X3.Omm钢管。与模板底部受力接触部位设可调顶托。脚手架搭设规格为：立杆间距0.8m,步距0.8mO在立柱底距地面300mm高处，沿纵横水平方向应按纵下横上的程序设扫地杆。可调支托底部的立柱顶端应沿纵横向设置一道水平拉杆。扫地杆与顶部水平拉杆之间的
