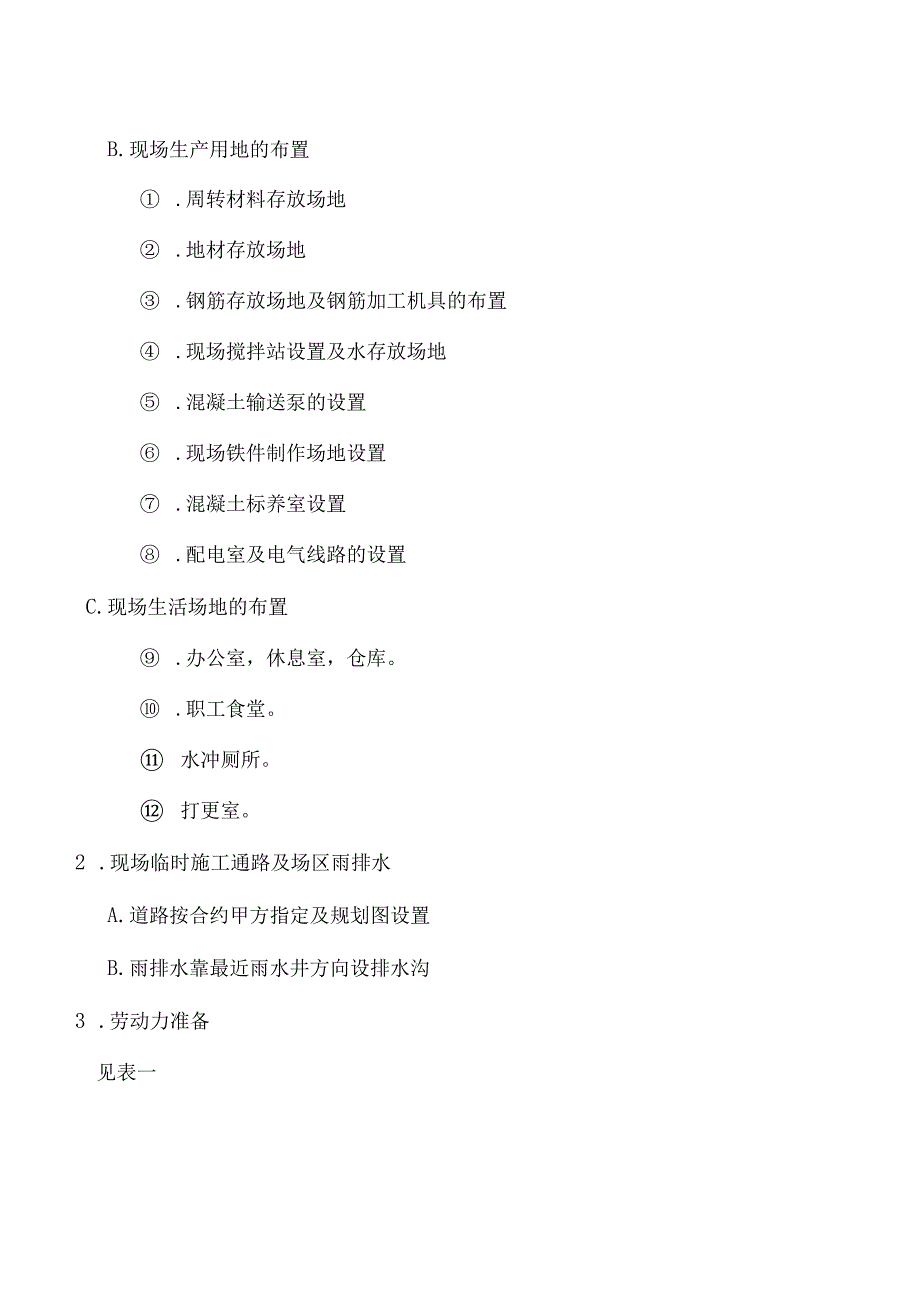

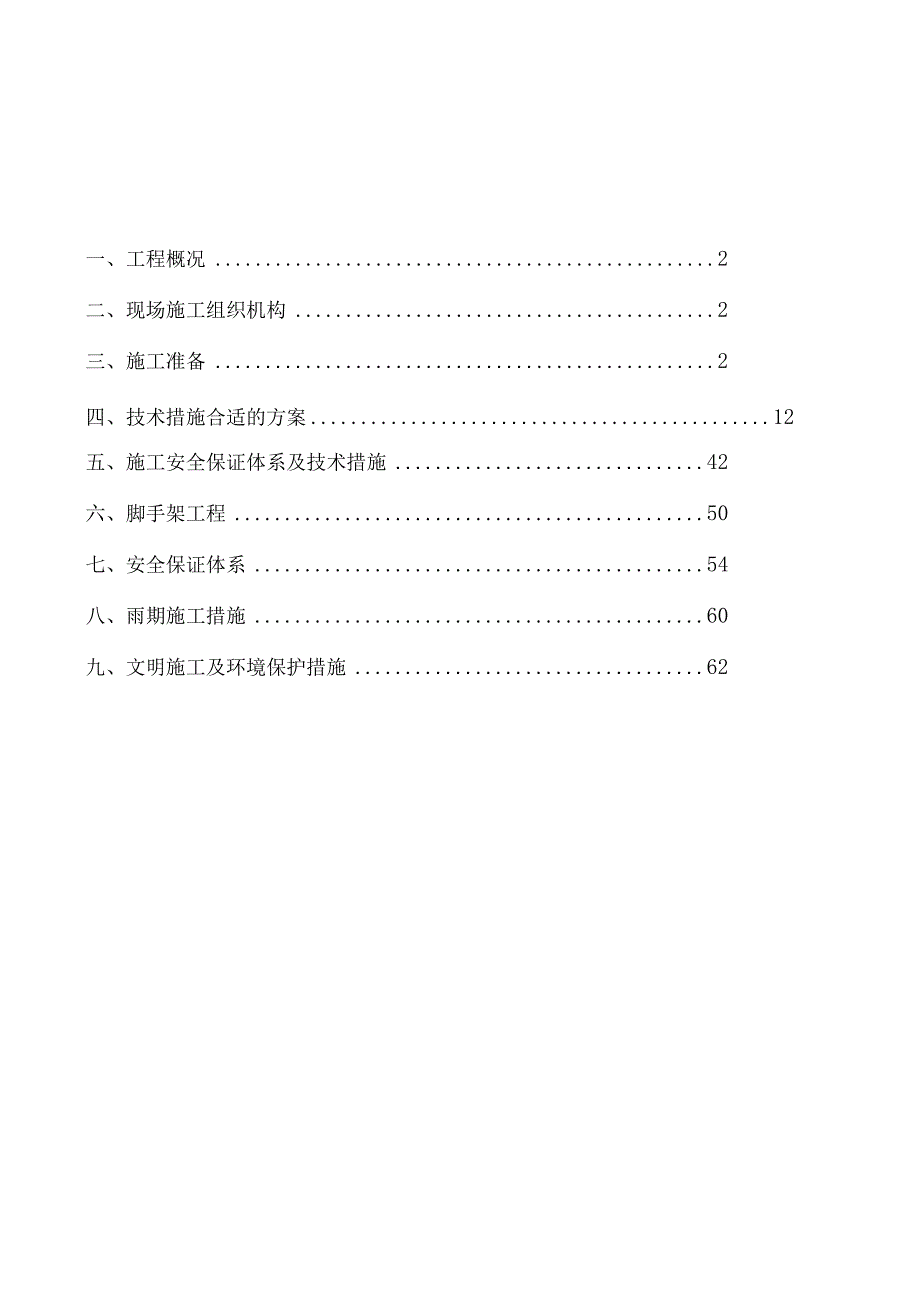

1、一、工程概况2二、现场施工组织机构2三、施工准备2四、技术措施合适的方案12五、施工安全保证体系及技术措施42六、脚手架工程50七、安全保证体系54八、雨期施工措施60九、文明施工及环境保护措施62昌晟金地香山2#楼施工组织设计一、工程概况本工程位于吉林省永吉县口前镇，其中2#楼为高层住宅共11层，异形柱框架-抗震墙结构，建筑面积约10393.13m2o一、二层为网点，3-11层为住宅，外墙200厚钢筋混凝土或200厚陶粒砌块。塑钢窗。外墙装饰为涂料。二、现场施工组织机构三、施工准备1、现场平面布置A.现场塔吊及施工电梯的布置B.现场生产用地的布置 .周转材料存放场地 .地材存放场地 .钢筋存

2、放场地及钢筋加工机具的布置 .现场搅拌站设置及水存放场地 .混凝土输送泵的设置 .现场铁件制作场地设置 .混凝土标养室设置 .配电室及电气线路的设置C.现场生活场地的布置 .办公室，休息室，仓库。 .职工食堂。 水冲厕所。 打更室。2 .现场临时施工通路及场区雨排水A.道路按合约甲方指定及规划图设置B.雨排水靠最近雨水井方向设排水沟3 .劳动力准备见表一表一劳动力相关计划表序号工种主体部位装饰部位1测量放线222木工3053钢筋工3024混凝土工2585力工20306架子工1567瓦工（抹）15308防水工0109机械工22410水暖工121611装饰工44012电工101513焊JL26合计

3、165194各工种按施工进展情况随时调整进出人数保证工程的需要及人员的相对稳定。2、主要机械设备准备表二机械准备表序号机械名称型号数量合计功率(kw)1塔式吊车401242混凝土输送泵601603强制式搅拌机0.5m31124滚筒式搅拌机0.3m33225砂石灰料机6156钢筋5287钢筋对焊机1908电焊机14千瓦4649电锯21110振动器6911升降机11512水泵1513其他力型机器1514设备25合计385kw3、现场临时用电现场临时供电按工业与民用供电系统设计规范和施工现场临时用电安全技术规范设计并组织施工，供配电采用TNS接零保护系统，按三级配电两级保护设计施工，PE线N线严格分

4、开使用。接地电阻不大于4,施工现场所有防雷装置接地电阻不大于30o开关箱内漏电保护器额定漏电动作电流不大于30mA,额定漏电动作时间不大于0.1s。为了保证主体施工过程及后期机电安装、装修工程用电，对土建、安装、装修等整个施工过程用电进行整体规划，充分考虑了个施工阶段用电机具的用电量,以满足整个施工过程的用电要求。1.供电合适的方案考虑现场实际情况及用电需求决定每3层设置一个分配电箱。分配电箱摆放在施工层上，其电源线引自总配电箱，如图1-1所示。供电系统严格执行TN-S接零保护系统，系统如图2-2所示。i三三!供电线路选用五芯电缆，供电系统做到“三级配电，两级保护”，施工机具严格执行“一机、一

5、箱、一闸、一漏”标准要求。2.电缆线路敷设电缆敷设时，不得有过度弯曲，并不得有机械损伤，在电缆终端头附近留有备用长度，配电箱内电缆接头采用干包式电缆终端头。末端开关箱电源线选用YX一316+26五芯橡套软电缆，二级分配电箱电源选用YX-335+26橡胶套五芯软电缆，一级分配电箱选用VV3X70+2X35电力电缆。3 .总用电量计算施工用电量达到峰值时的用电机具主要有：混凝土搅拌站150kW=50kW混凝土输送泵lX90kW=90kW塔吊lX40kW=40kW电梯lX66kW=66kW切断机2X5.5kW=llkW弯曲机2X3kW=6kW电渣压力焊机132kW=32kW高压水泵lX5kW=5kW

6、电焊机5X13kW=65kW电锯2X3kW=6kW振倒棒6XL5kW=9kW搅拌机2XL5kW=3kW潜水泵4X3kW=12kW其他小型机具IOkW施工现场所用全部电动机为29台，设备总功率Epl=405kW,需要系数Kl(0.6,电动机的平均功率因数COS取0.78。施工现场所用全部电焊机为5台，设备总功率p2=97kW,根据施工现场实际使用情况需要系数K2取0.6o根据用电量计算及施工现场实际情况，施工动力用电需三相380V电源，照明需单相220V电源。由建设单位提供1台630kVA变压器使用，基本上满足施工要求。临时用电平面布置详见临时用电施工组织设计。4 .安全管理管控规定(1)工程施

7、工临时用电采用TNS系统，电缆采用五芯电缆，整个供电系统遵循“三级配电、两级保护”：(2)现场用电执行施工现场临时用电安全技术规范(JGJ46-88)规定，并满足建筑施工安全检查标准(JGJ5999)要求；(3)供电线路应由专业电工定期巡视检查；(4)配电箱由专业人负责管理管控及维修；(5)现场施工机具要做到“一机、一闸、一漏、一箱。非专业施工人员不准随便触摸施工用电机具；(6)现场施工人员未经允许不得随意拖、接临时用电线路，更不能随意拆除接地保护线；(7)施工前检查供、用电设备是否正常，用电机具不允许“带病”工作；(8)严禁使用损坏的插头、插座及绝缘老化的电缆电线；(9)移动式临时配电箱应距

8、地60Omnl以上；(10)配电箱附近不能堆放易燃易爆物品，配电箱应放置在干燥地段，并且周围要有足够的操作场地；(11)照明线路及灯具安装高度低于2.4m应采用36V安全电压，手持照明灯具应采用36V及以下安全电压；(12)低压配电的操作顺序如下，送电顺序：总配电箱一分配电箱一开关箱；停电顺序相反；(13) 一级分配电箱至总箱的供电线路由相关项目部统一配置，二级分配电箱末端开关箱的供点线路由各施工队配置。5、供水按合约甲方所提供自来水位置，接至楼前，再分配到所需地点6、施工进度相关计划1.文字部分开工时间2011年3月30号主体工程2011年3月3002011年6月15B主体砌筑2011年5月

9、10H-2011年6月30日屋面工程2011年6月3002011年7月15B塑料钢窗安装2011年6月20H-2011年7月20日外墙面抹灰粘、苯板、涂料2011年7月2日2011年9月25日内墙面及地面、天棚抹灰、涂料2011年6月20日2011年8月20日电气工程2011年3月30日2011年10月15日水暖工程2011年3月30日2011年10月15日室外排水坡等零星工程收尾2011年9月15日2011年10月30日注：水暖、电气埋入楼板及墙体部分与主体施工同步进行2 .施工进度相关计划图：见附图质保体系四、技术措施合适的方案模板工程:一、编制依据：1、金地香山2#楼及02层网点基础平面

10、图，有关设计图纸。2、混凝土结构工程施工质量验收规范GB50204-20023、建筑工程施工质量验收统一标准GB50300-20024、建筑施工手册中国建筑工业出版社5、建筑施工扣件式钢管脚手架安全技术规范6、建筑施工现场管理管控标准(试行)DBJ3702-001-2005(SX)二、施工准备：1、人员安排序号工种单位数量1模板工长人12木工人303架子工人34测量工人22、模板的配备根据施工流水段的划分，考虑到拆模时间及工期的要求，主体按2个施工段进行流水施工。3 .施工准备3.1材料准备3.1.1模板面板：木模板采用IOmm厚新购竹胶模板dOOOOm,进行周转使用，本工程地下及一二层框架部

11、分共需竹胶板约12000r112,主体部分共需竹胶板约28000m23. 3.1.2背楞：采用60X9Omn1、50mmX80mm的木方。4. 1.3连接系统：模板之间采用12的撑杆，本工程地下部分共需中12撑杆约5000根，全部在现场加工。4.1. 4支撑系统：本工程楼板模板的支撑系统采用50钢管扣件支撑。3 .1.5脱模剂：为保证混凝土外观质量并且不影响装修施工，本工程木模板采用水性脱模剂。4 .机具准备序号机具名称数量1塔吊1台2打眼电钻5把3扳子15把4钳子15把5锤子30把6电锯2台7压刨1台8手锯10把9线坠10个10靠尺板5把11方尺3把三、模板布置1 .梁窝的处理：在单梁、连梁

12、穿墙的部位预埋梁盒，梁盒采用竹胶板制作的定型模板。梁盒的截面尺寸比设计图纸中梁的截面尺寸每边小20mm,待混凝土浇筑完后将多出的20mm混凝土剔除并凿毛。2 .阴、阳角做法：采用Iomnl厚的竹胶板与木方制作定型模板。口模板非标准的采用木模板;标准的采用定型钢模板，面板采用6mm厚钢板,骨架采用30303角钢，在每侧模板上分别焊接两根通长的30303角钢，与模板面板上的角钢采用螺栓进行固定。3 .梁、板梁、板模板采用Iomm厚的竹胶板，横向背楞采用50X8Omm木方间距30Omnb纵向背楞采用5080mm木方间距1000mm,梁侧模纵向采用两道中12对拉螺栓拉接，对拉螺栓的横向间距为600mm

13、,支撑采用满樟碗扣式钢管脚手架支撑。4 .楼梯模板楼梯间剪力墙模板同地下室其它剪力墙模板，楼梯间踏步及休息平台模板采用10mm竹胶板，根据楼梯板的宽度、踏步的高度制作定型模板。背楞采用5080mm的木方，间距300mm,楼梯踏步侧板采用10mm竹胶板制作定型模板，前后两踏步侧板设两道斜支撑，楼梯模板的支撑采用钢管脚手架支撑。四、木模板的加工制作本工程木模板全部采用在现场加工制作。1、材料的要求1.1面板采用IonIm厚的竹胶板，背楞采用50X8OrnnI木方。2每块面板的板厚之差不得大于Immo1.3木方的含水率小于15%02、制作要求1. 1模板加工进行切割时，要先进行弹线，按照弹线位置认真切割，保证切割边顺直。2. 2木方背楞的截面尺寸要准确一致，与模板的接触面必须刨光，保证背楞与模板之间结合紧密。3. 3保证模板背楞的间距，先在模板面上弹出背楞间距线，按照线的位置用钢钉钉牢，钉头要和板面相平。4. 4保证对拉螺栓孔的位置和孔径准确，先在模板上弹出对拉螺栓孔的位置,然后才能开孔。5. 5木模板在使用前
