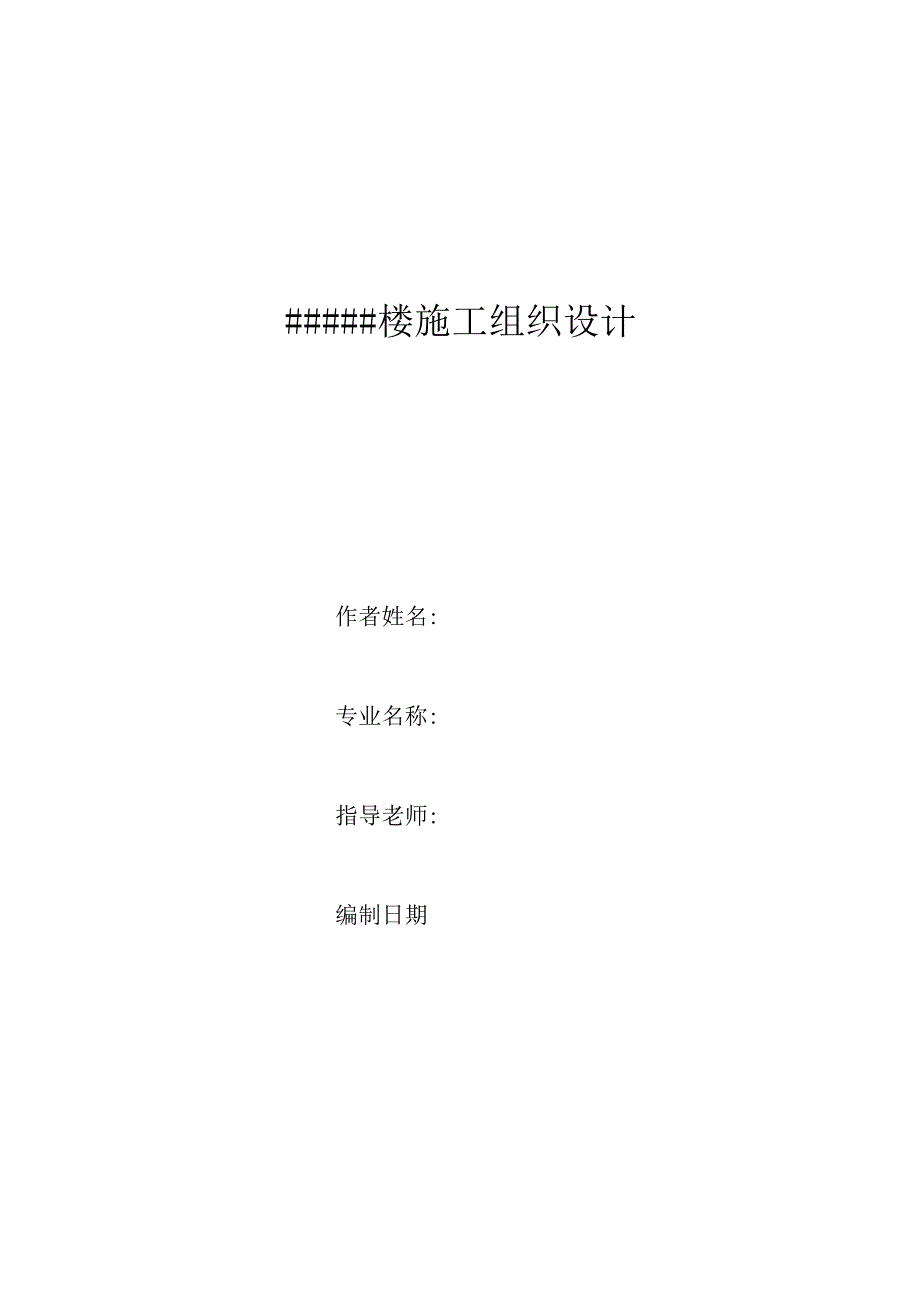

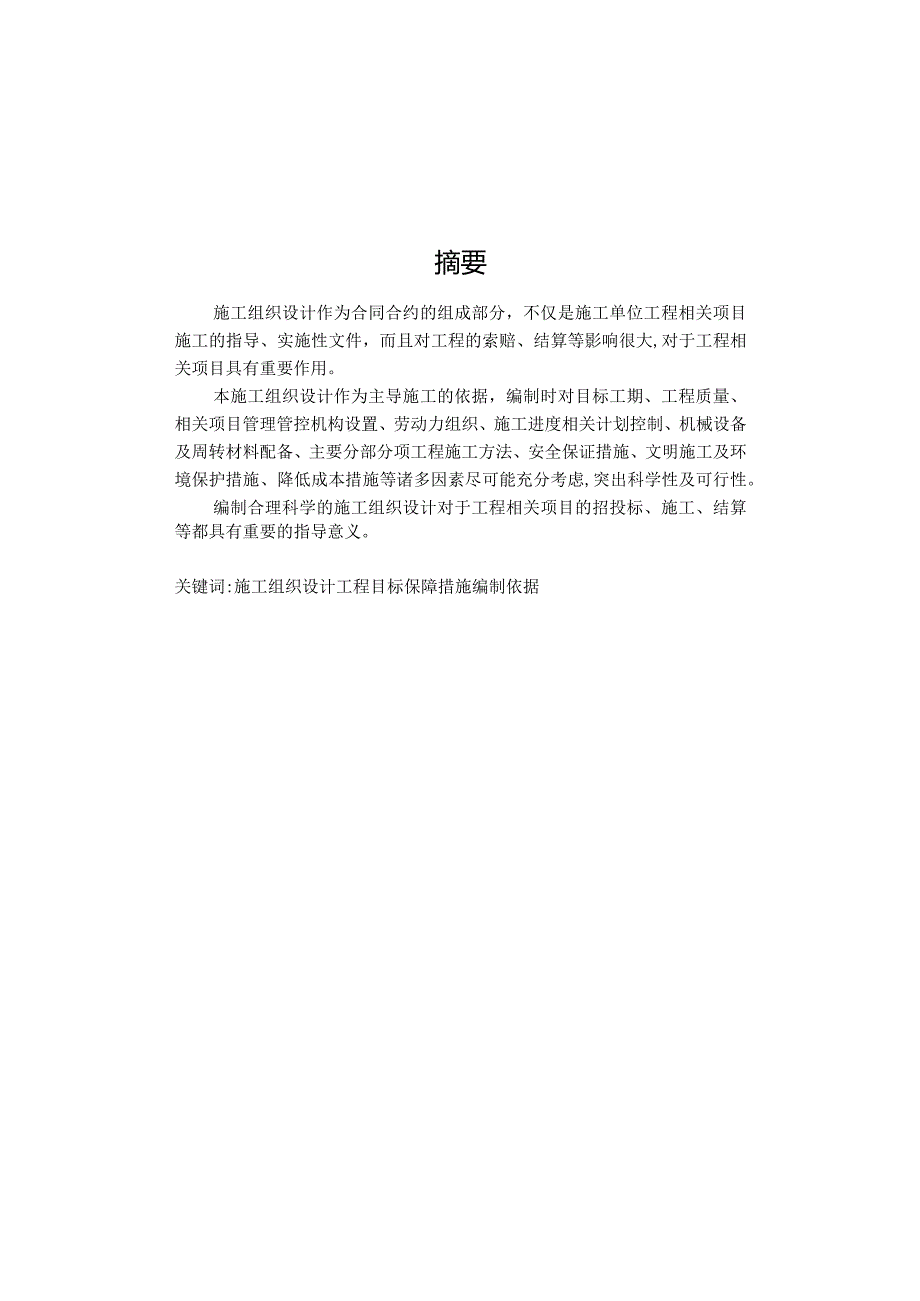

1、#楼施工组织设计作者姓名:专业名称:指导老师:编制日期摘要施工组织设计作为合同合约的组成部分，不仅是施工单位工程相关项目施工的指导、实施性文件，而且对工程的索赔、结算等影响很大,对于工程相关项目具有重要作用。本施工组织设计作为主导施工的依据，编制时对目标工期、工程质量、相关项目管理管控机构设置、劳动力组织、施工进度相关计划控制、机械设备及周转材料配备、主要分部分项工程施工方法、安全保证措施、文明施工及环境保护措施、降低成本措施等诸多因素尽可能充分考虑,突出科学性及可行性。编制合理科学的施工组织设计对于工程相关项目的招投标、施工、结算等都具有重要的指导意义。关键词:施工组织设计工程目标保障措施编

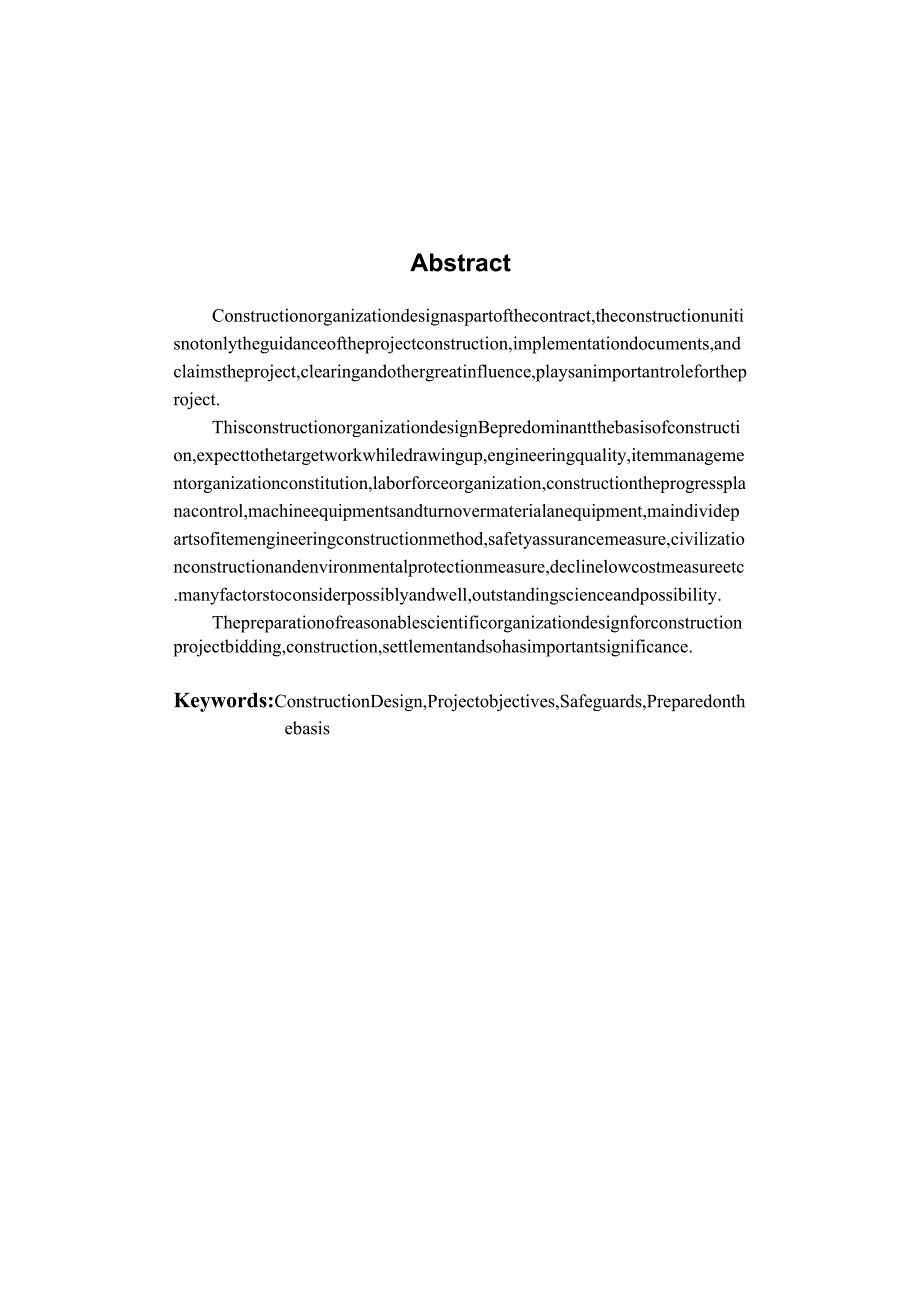

2、制依据AbstractConstructionorganizationdesignaspartofthecontract,theconstructionunitisnotonlytheguidanceoftheprojectconstruction,implementationdocuments,andclaimstheproject,clearingandothergreatinfluence,playsanimportantrolefortheproject.ThisconstructionorganizationdesignBepredominantthebasisofconstruct

3、ion,expecttothetargetworkwhiledrawingup,engineeringquality,itemmanagementorganizationconstitution,laborforceorganization,constructiontheprogressplanacontrol,machineequipmentsandturnovermaterialanequipment,maindividepartsofitemengineeringconstructionmethod,safetyassurancemeasure,civilizationconstruct

4、ionandenvironmentalprotectionmeasure,declinelowcostmeasureetc.manyfactorstoconsiderpossiblyandwell,outstandingscienceandpossibility.Thepreparationofreasonablescientificorganizationdesignforconstructionprojectbidding,construction,settlementandsohasimportantsignificance.Keywords:ConstructionDesign,Pro

5、jectobjectives,Safeguards,Preparedonthebasis目录摘要IAbstractII目录III前言11工程概况21.1 工程概况21.1.1 工程概况表21.1.2 室内装饰装修一览表31.2 主要目标31.2.1 工期目标41.2.2 质量目标41.2.3 安全目标41.2.4 现场管理管控目标42施工准备及施工总平面布置52.1 施工准备52.1.1 技术准备52.1.2 施工组织准备62.1.3 机械准备62.1.4 劳动力配备72.2 管理管控体系及框图77?1管理管挣休率7JJ、1J*Ii/J、/2.2.2质量保证体系102.3 施工安排及流水段划分

6、102.4 施工总平面布置103土建及主体工程113.1 基础工程113.1.1 基础开挖的准备工作113.1.2 土方开挖及回填夯实113.1.3 钢筋砂基础的施工123.1.4 砖基工程123.2 主体工程123.2.1 主体结构施工工艺流程123.2.2 砌体工程133.3.3 模板工程133.3.4 钢筋工程143.3.5 脚手架工程143.3.6 混凝土工程153.3屋面工程164装饰装修工程174.1 天棚抹灰174.1.1 工艺程序174.1.2 施工要点174.2 内墙面抹灰184.3 楼地面工程194.4 外墙饰面194.5 门窗195重点部位施工方法及技术措施205.1 厨

7、房、卫生间、阳台的施工205.1.1 厕所、卫生间的施工程序215.1.2 质量通病细部施工措施215.2 土建与安装的施工配合216保障措施236.1 保证工期的措施236.2 保证安全、文明施工的措施23结论25致谢26参考文献27编号：刖百近年来，随着我国经济的快速发展，城市建设不断加速。这对于建筑单位来说是一个良好的发展机遇，同时对建筑单位和施工企业也提出了更高的要求。施工企业在相关项目建设过程中必须不断优化自身的管理管控方法，加强施工现场管理管控来达到盈利的目标。如果现场管理管控比较混乱，将严重地制约施工单位生产力的发展以及生产效益的提高，从而也影响了相关项目的经济效益，特别是社会效

8、益。施工组织设计文件编制时，应根据国家有关的技术政策、规定，并根据业主对工程相关项目的各项要求，从拟建工程施工全局出发，结合工程的具体条件，确定经济、合理、有效的施工合适的方案和切实可行的施工进度，同时确定合理有效的技术组织措施及科学的施工现场空间布置。本施工组织设计从工程概况、施工准备及施工总平面布置、土建及主体工程等方面对施工的情况及技术要求等进行了较为详细的叙述。编号：1工程概况1.1工程概况1.1.1工程概况表表1.1工程概况建筑建筑面积(m?)总面积2892.12m2建筑高度(m)总高：21.4m设计层数6层层高(m)底层层高为4.0m,其余层高均为3.0m。地下条形基础。结地上砖混

9、结构。构设砖砌体等级0.000以下：采用MU15页岩砖，MIo水泥砂浆；0.000以上三层楼面采用MUIO页岩砖，M7.5混合砂浆;四层以上楼面采用MUlO页岩砖，M5混合砂浆。#相关项目名称编号：计碎强度等级条形基础垫层为C15素混凝土；其余均为C30o抗震等级建筑抗震设防类别为丙类，8度设防。屋面上人屋面（坡度2%）屋面防水H级。1.1.2室内装饰装修一览表表1.2室内装饰装修一览表CI装饰装修室外外墙面为外墙漆。外墙抹灰应在找平层砂浆内掺入3-5%防水剂以提高外墙面防雨水渗透性能。室内天棚内墙乳胶漆涂料天棚，混合砂浆抹灰刮腻找平。吊顶。墙面水泥混合砂浆刷乳胶漆墙面，刮腻子二遍。厨卫间内墙

10、面面层为瓷砖墙面240Omm高，其余为面层刷乳胶漆。楼地面门厅、楼梯间为水泥砂浆压光楼地面；厨房、卫生间为防滑地砖楼地面；其余为水泥砂浆找平层楼地面；防水层厨卫间防水为SBC聚乙烯丙纶复合防水卷材。门窗入户门为金属节能防护门；木质夹板、百叶门；其余均为塑钢门窗。外门窗采用塑钢门窗，门窗框颜色为白色。1.2主要目标建设工期150天，合同合约工期150天。依据公司质量体系文件规定，制定出严格的质量、安全、工期的控制措施，以科技进步推动施工编号：生产，密切与建设单位、设计单位及其它周边相关单位之间的联系，强化相关项目管理管控，精心组织施工，确保优质高速地完成施工任务。为使各相关项目标全面实现，现详述

11、如下：1.2.1 工期目标为确保150个日历天全部完工，交付使用。其中基础至0.00m,完成共计40天，主体阶段底层15天，二至六层每12天一层，共15+5X12=75天，由于本工程采用较为先进的施工方法，可在一定程度上节约工期，且保质保量。从开始施工至主体断水争取在110天内完成。1.2.2 质量目标（1）本工程将作为公司重点创优工程，严格执行“十六字”质量方针，工程质量必须达到合格。（2）建立健全质量保证体系和技术保证体系，充分发挥其作用。（3）在整个施工过程中推行全面质量管理管控，组织“QC”攻关，克服质量通病，确保工程质量。1.2.3 安全目标（1）施工安全方面施工现场杜绝重大伤亡事故

12、及机械设备事故,轻伤率控制在2%。内。（2）消防安全方面施工现场杜绝火灾火警事故。（3）治安管理管控方面施工现场治安管理管控必须达标，无刑事犯罪案件，消除“六害”行为。1.2.4 现场管理管控目标按照成都市政府文明工地规定，对施工全过程进行科学管理管控，建成标准化、景观化施工现场。编号：时间：2021年X月X日书山有路勤为径，学海无涯苦作舟页码：第5页共33页2施工准备及施工总平面布置2.1 施工准备2.1.1 技术准备(1)组织学习图纸，进行会审。通过学习图纸，熟悉图纸合适的内容，了解设计要求和施工达到的标准，明确工艺流程，掌握和了解设计图纸细节。由建设单位、设计单位、土建、安装单位共同进行
