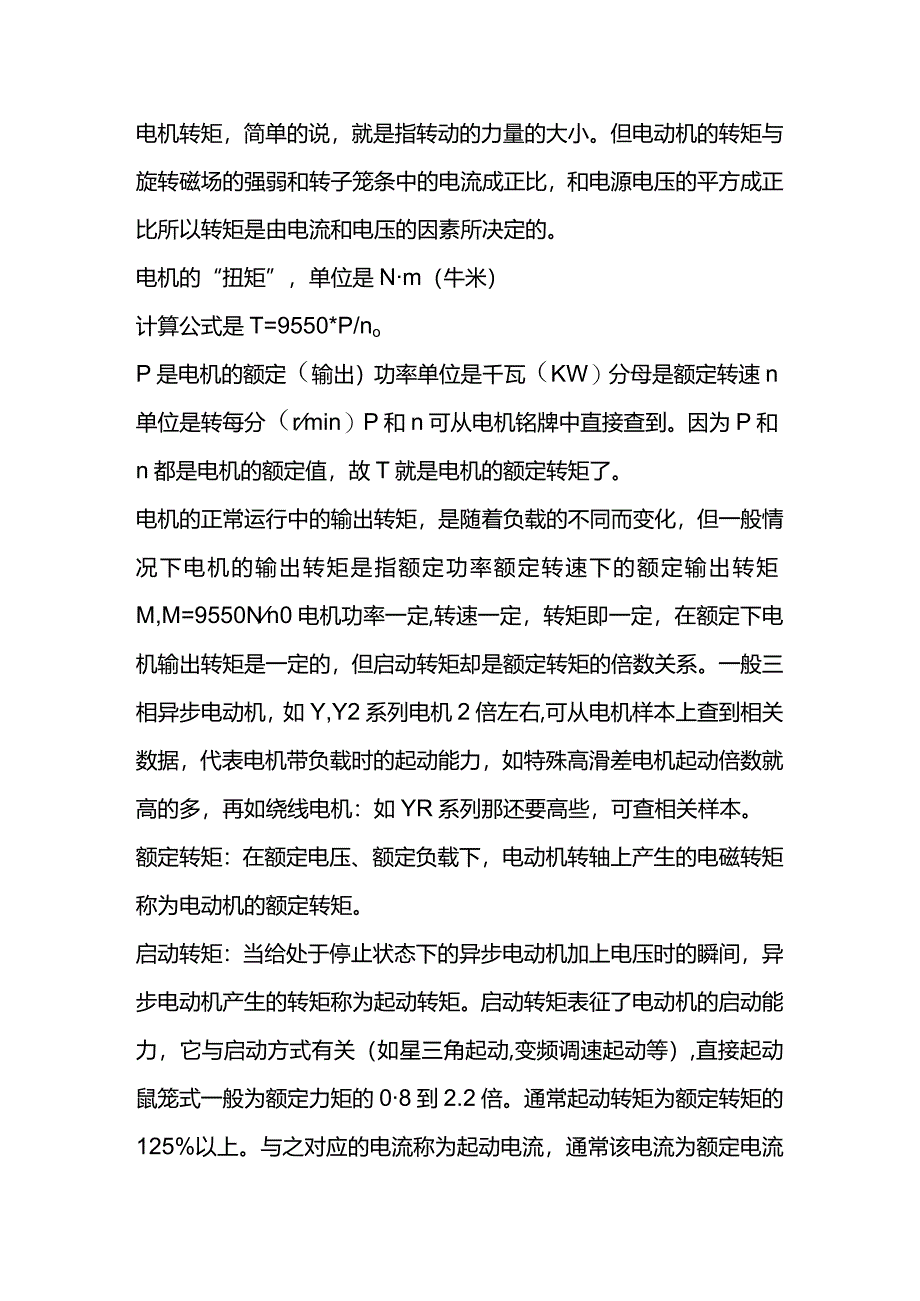

1、电机转矩，简单的说，就是指转动的力量的大小。但电动机的转矩与旋转磁场的强弱和转子笼条中的电流成正比，和电源电压的平方成正比所以转矩是由电流和电压的因素所决定的。电机的“扭矩”，单位是Nm（牛米）计算公式是T=9550*P/noP是电机的额定（输出）功率单位是千瓦（KW）分母是额定转速n单位是转每分（rmin）P和n可从电机铭牌中直接查到。因为P和n都是电机的额定值，故T就是电机的额定转矩了。电机的正常运行中的输出转矩，是随着负载的不同而变化，但一般情况下电机的输出转矩是指额定功率额定转速下的额定输出转矩M,M=9550Nn0电机功率一定,转速一定，转矩即一定，在额定下电机输出转矩是一定的，但启

2、动转矩却是额定转矩的倍数关系。一般三相异步电动机，如Y,Y2系列电机2倍左右,可从电机样本上查到相关数据，代表电机带负载时的起动能力，如特殊高滑差电机起动倍数就高的多，再如绕线电机：如YR系列那还要高些，可查相关样本。额定转矩：在额定电压、额定负载下，电动机转轴上产生的电磁转矩称为电动机的额定转矩。启动转矩：当给处于停止状态下的异步电动机加上电压时的瞬间，异步电动机产生的转矩称为起动转矩。启动转矩表征了电动机的启动能力，它与启动方式有关（如星三角起动,变频调速起动等）,直接起动鼠笼式一般为额定力矩的08到2.2倍。通常起动转矩为额定转矩的125%以上。与之对应的电流称为起动电流，通常该电流为额

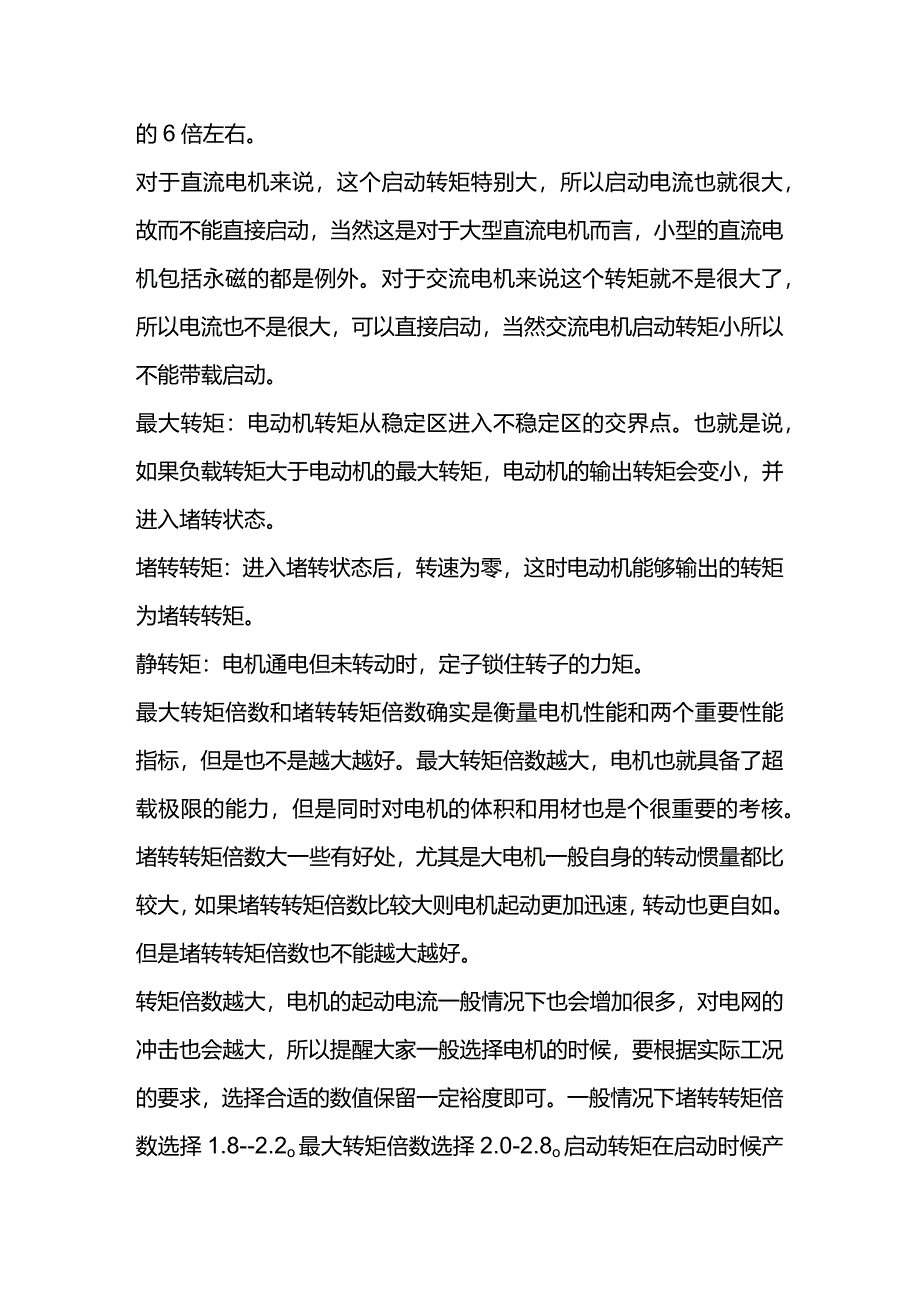

3、定电流的6倍左右。对于直流电机来说，这个启动转矩特别大，所以启动电流也就很大，故而不能直接启动，当然这是对于大型直流电机而言，小型的直流电机包括永磁的都是例外。对于交流电机来说这个转矩就不是很大了，所以电流也不是很大，可以直接启动，当然交流电机启动转矩小所以不能带载启动。最大转矩：电动机转矩从稳定区进入不稳定区的交界点。也就是说，如果负载转矩大于电动机的最大转矩，电动机的输出转矩会变小，并进入堵转状态。堵转转矩：进入堵转状态后，转速为零，这时电动机能够输出的转矩为堵转转矩。静转矩：电机通电但未转动时，定子锁住转子的力矩。最大转矩倍数和堵转转矩倍数确实是衡量电机性能和两个重要性能指标，但是也不是

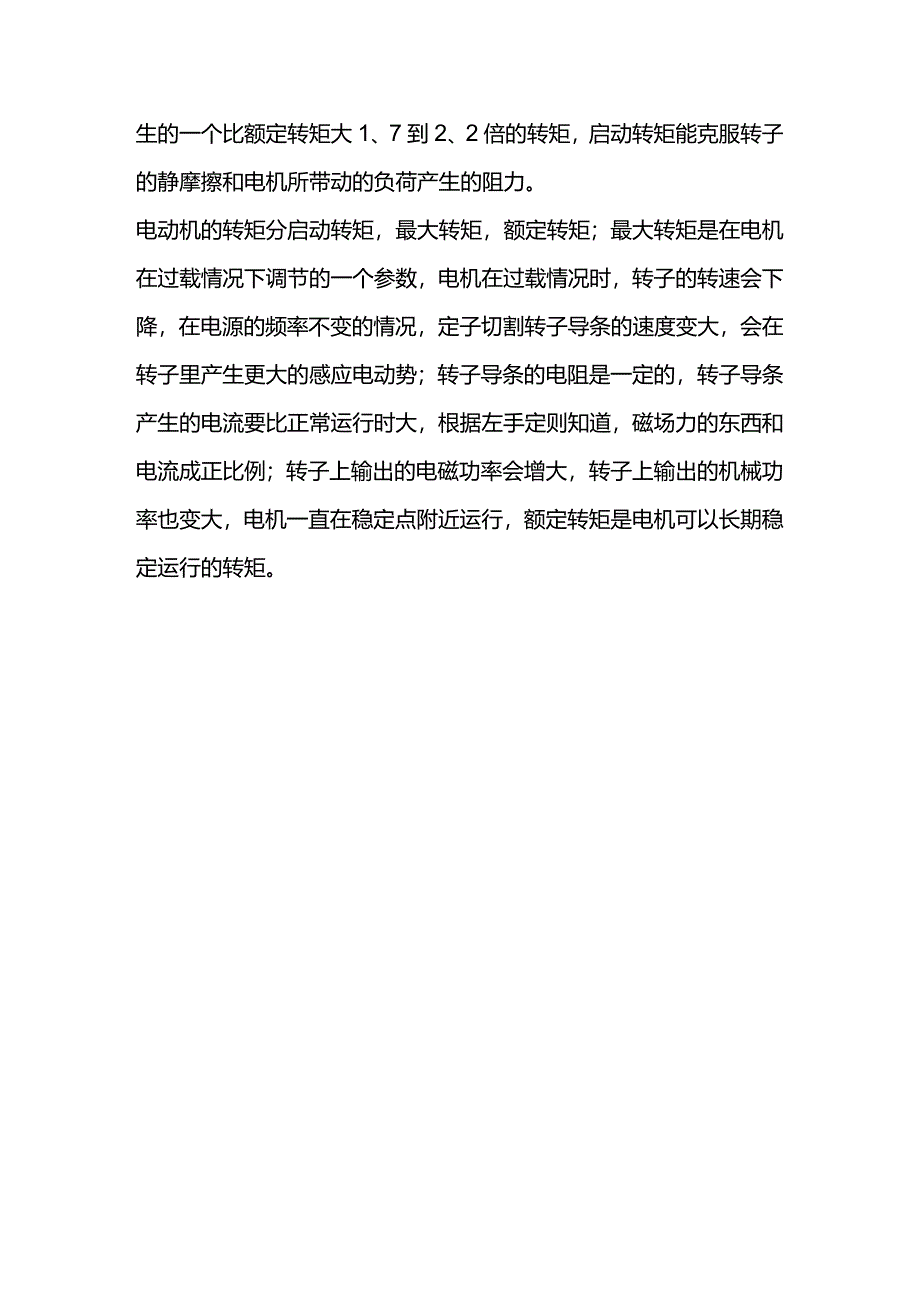

4、越大越好。最大转矩倍数越大，电机也就具备了超载极限的能力，但是同时对电机的体积和用材也是个很重要的考核。堵转转矩倍数大一些有好处，尤其是大电机一般自身的转动惯量都比较大，如果堵转转矩倍数比较大则电机起动更加迅速，转动也更自如。但是堵转转矩倍数也不能越大越好。转矩倍数越大，电机的起动电流一般情况下也会增加很多，对电网的冲击也会越大，所以提醒大家一般选择电机的时候，要根据实际工况的要求，选择合适的数值保留一定裕度即可。一般情况下堵转转矩倍数选择1.8-2.2o最大转矩倍数选择2.0-2.8o启动转矩在启动时候产生的一个比额定转矩大1、7到2、2倍的转矩，启动转矩能克服转子的静摩擦和电机所带动的负荷产生的阻力。电动机的转矩分启动转矩，最大转矩，额定转矩；最大转矩是在电机在过载情况下调节的一个参数，电机在过载情况时，转子的转速会下降，在电源的频率不变的情况，定子切割转子导条的速度变大，会在转子里产生更大的感应电动势；转子导条的电阻是一定的，转子导条产生的电流要比正常运行时大，根据左手定则知道，磁场力的东西和电流成正比例；转子上输出的电磁功率会增大，转子上输出的机械功率也变大，电机一直在稳定点附近运行，额定转矩是电机可以长期稳定运行的转矩。
