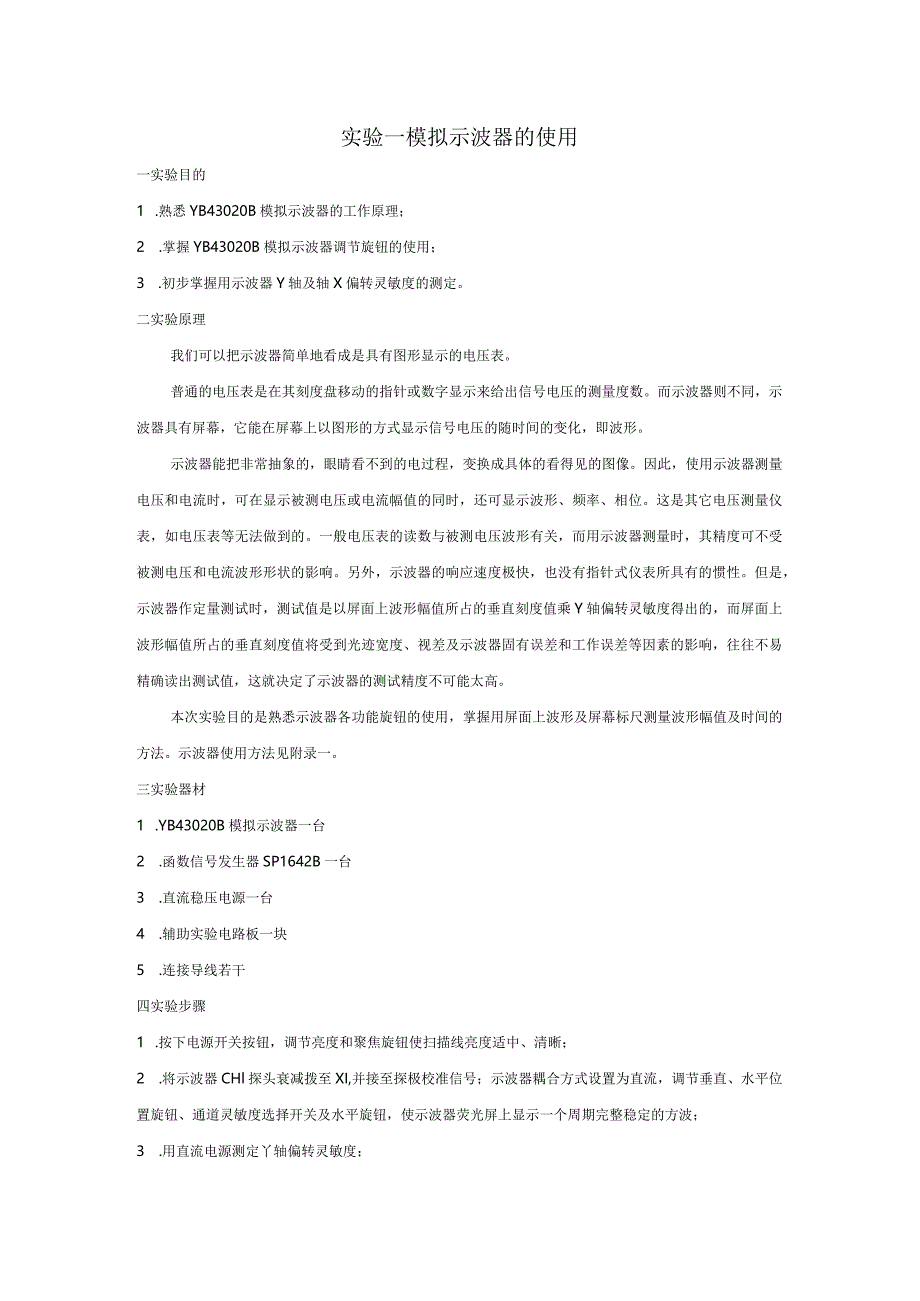

1、实验一模拟示波器的使用一实验目的1 .熟悉YB43020B模拟示波器的工作原理；2 .掌握YB43020B模拟示波器调节旋钮的使用；3 .初步掌握用示波器Y轴及轴X偏转灵敏度的测定。二实验原理我们可以把示波器简单地看成是具有图形显示的电压表。普通的电压表是在其刻度盘移动的指针或数字显示来给出信号电压的测量度数。而示波器则不同，示波器具有屏幕，它能在屏幕上以图形的方式显示信号电压的随时间的变化，即波形。示波器能把非常抽象的，眼睛看不到的电过程，变换成具体的看得见的图像。因此，使用示波器测量电压和电流时，可在显示被测电压或电流幅值的同时，还可显示波形、频率、相位。这是其它电压测量仪表，如电压表等无

2、法做到的。一般电压表的读数与被测电压波形有关，而用示波器测量时，其精度可不受被测电压和电流波形形状的影响。另外，示波器的响应速度极快，也没有指针式仪表所具有的惯性。但是，示波器作定量测试时，测试值是以屏面上波形幅值所占的垂直刻度值乘Y轴偏转灵敏度得出的，而屏面上波形幅值所占的垂直刻度值将受到光迹宽度、视差及示波器固有误差和工作误差等因素的影响，往往不易精确读出测试值，这就决定了示波器的测试精度不可能太高。本次实验目的是熟悉示波器各功能旋钮的使用，掌握用屏面上波形及屏幕标尺测量波形幅值及时间的方法。示波器使用方法见附录一。三实验器材1 .YB43020B模拟示波器一台2 .函数信号发生器SP16

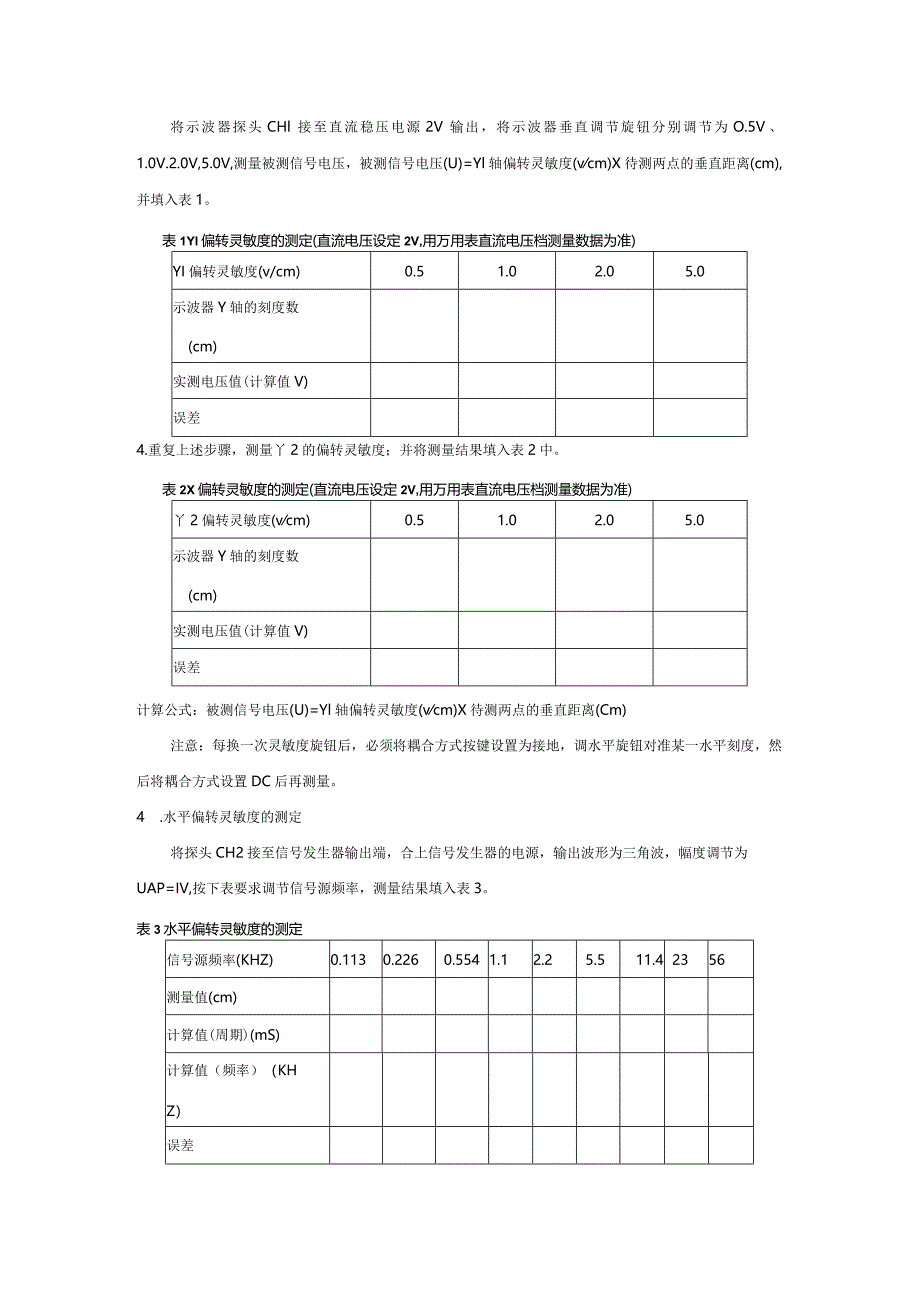

3、42B一台3 .直流稳压电源一台4 .辅助实验电路板一块5 .连接导线若干四实验步骤1 .按下电源开关按钮，调节亮度和聚焦旋钮使扫描线亮度适中、清晰；2 .将示波器CHl探头衰减拨至XI,并接至探极校准信号；示波器耦合方式设置为直流，调节垂直、水平位置旋钮、通道灵敏度选择开关及水平旋钮，使示波器荧光屏上显示一个周期完整稳定的方波；3 .用直流电源测定丫轴偏转灵敏度；将示波器探头CHl接至直流稳压电源2V输出，将示波器垂直调节旋钮分别调节为O.5V、1.0V.2.0V,5.0V,测量被测信号电压，被测信号电压(U)=Yl轴偏转灵敏度(vcm)X待测两点的垂直距离(cm),并填入表1。表1Yl偏转

4、灵敏度的测定(直流电压设定2V,用万用表直流电压档测量数据为准)YI偏转灵敏度(v/cm)0.51.02.05.0示波器Y轴的刻度数(cm)实测电压值(计算值V)误差4.重复上述步骤，测量丫2的偏转灵敏度；并将测量结果填入表2中。表2X偏转灵敏度的测定(直流电压设定2V,用万用表直流电压档测量数据为准)丫2偏转灵敏度(vcm)0.51.02.05.0示波器Y轴的刻度数(cm)实测电压值(计算值V)误差计算公式：被测信号电压(U)=Yl轴偏转灵敏度(vcm)X待测两点的垂直距离(Cm)注意：每换一次灵敏度旋钮后，必须将耦合方式按键设置为接地，调水平旋钮对准某一水平刻度，然后将耦合方式设置DC后再

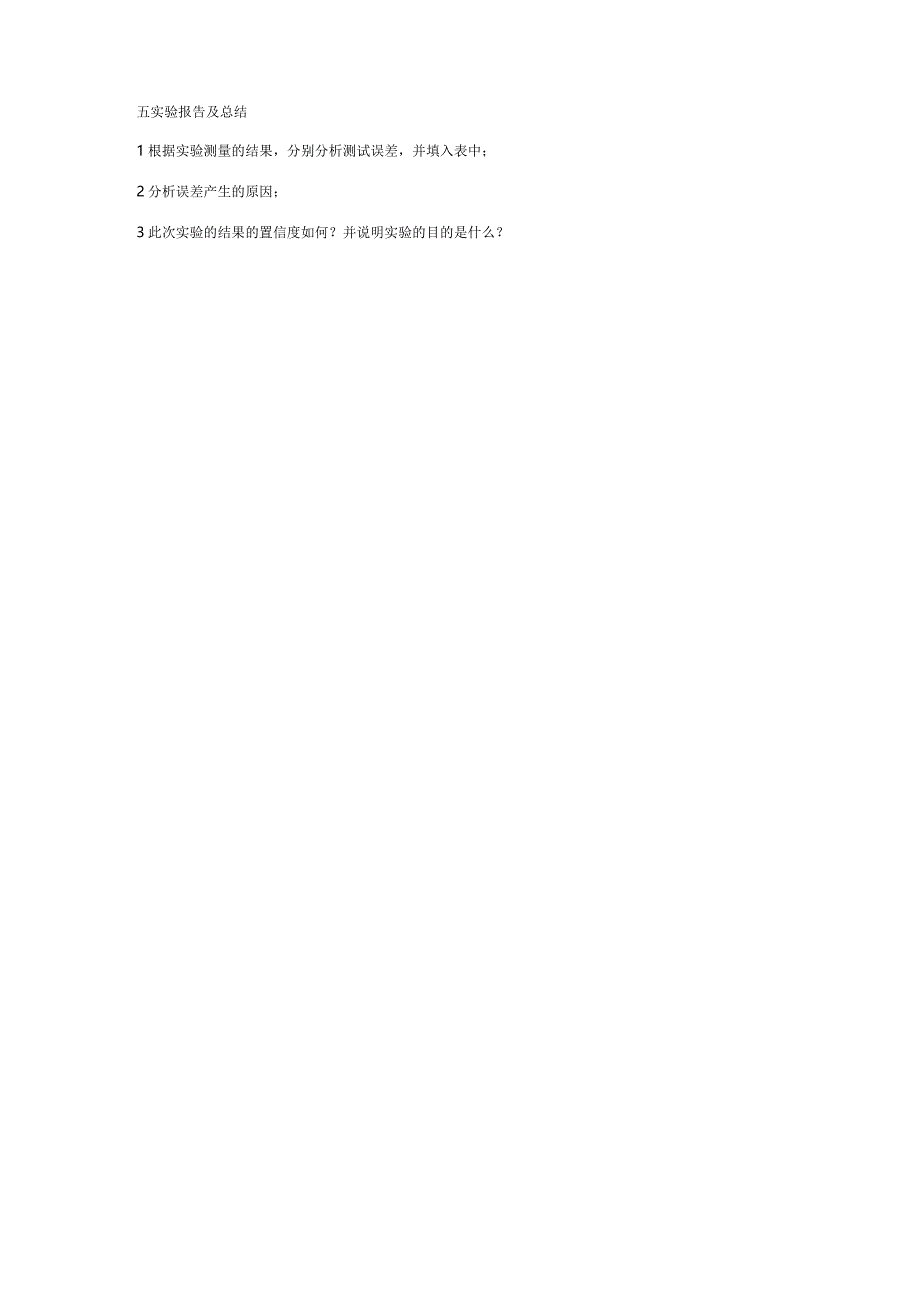

5、测量。4 .水平偏转灵敏度的测定将探头CH2接至信号发生器输出端，合上信号发生器的电源，输出波形为三角波，幅度调节为UAP=IV,按下表要求调节信号源频率，测量结果填入表3。表3水平偏转灵敏度的测定信号源频率(KHZ)0.1130.2260.5541.12.25.511.42356测量值(cm)计算值(周期)(mS)计算值（频率）（KHZ）误差五实验报告及总结1根据实验测量的结果，分别分析测试误差，并填入表中；2分析误差产生的原因；3此次实验的结果的置信度如何？并说明实验的目的是什么？实验二数字存储示波器的使用一、实验目的1、熟悉数字存储示波器的工作原理；2、掌握数字存储示波器的使用方法。二、

6、实验原理1 .数字存储示波器的组成原理数字示波器将输入信号数字化（时域取样和幅度量化）后，经由D/A转换器再重建波形。数字示波器具有记忆、存贮被观察信号功能，又称为数字存贮示波器。当处于存储工作模式时，其工作过程一般分为存储和显示两个阶段。在存储工作阶段将模拟信号转换成数字化信号，在逻辑控制电路的控制下依次写入到RAM中。在显示工作阶段，将数字信号从存储器中读出转换成模拟信号，经垂直放大器放大加到CRT的Y偏转板。同时，CPU的读地址计数脉冲加至D/A转换器，得到一个阶梯波扫描电压，驱动CRT的X偏转板，如图2.1所示。2 .数字存储示波器的工作方式（1）数字存储器的功能随机存储器RAM包括信

7、号数据存储器、参考波形存储器、测量数据存储器和显示缓冲存储器四种。（2）触发工作方式1)常态触发一同模拟示波器基本一样。2)预置触发一可观测触发点前后不同段落上的波形。(3)测量与计算工作方式数字存储示波器对波形参数的测量分为自动测量和手动测量两利K一般参数的测量为自动测量，特殊值的测量使用手动光标进行测量。(4)面板按键操作方式数字存储示波器的面板按键分为立即执行键和菜单键两种。3 .数字存储示波器的显示方式(1)存储显示适于一般信号的观测。(2)抹迹显示适于观测一长串波形中在一定条件下才会发生的瞬态信号。(3)卷动显示适于观测缓变信号中随机出现的突发信号。(4)放大显示适于观测信号波形细节

8、。(5)X-Y显示图2.2数字存储示波器的显示方式(6)显示的内插插入技术可以解决点显示中视觉错误的问题。主要有线性插入和曲线插入两种方式。4 .实时采样和等效时间采样在现在为止我们所介绍的波形数字化方法称为实时采样,这时所有的采样点都是按照一个固定的次序来采集的，这个波形采样的次序和采样点在示波器屏幕上出现的次序是相同的，只要一个触发事件就可以启动全部的采样动作。如图2.3所示。输入信号采样山川M川川口图2.3实时采样在很多应有场合，实时采样方式所提供的时间分辨率仍然不能满足工作的要求，在这些应用场合中，要观查的信号常常是重复性的，即相同的信号图形按有规则的时间间隔重复的出现。对于这些信号来

9、说,示波器可以从若干个连续信号周期中采集到的多组采样点来构成波形，第一组新的采样点都是由一个新的触发事件来启动采集的。这成为等效时间采样，在这种模式下，一个触发事件到来以后，示波器就采集信号波形的一部分，例如，采集五个采样点并将它们存入存储器，另一个触发事件则用来采集另外五个采样点并将其存贮在同一存储器的不同位置，如此进行下去经过若干次触发事件以后，存储器内存贮足够的采样点，就可以再屏幕上重建一个完整的波形,等效时间采样使得示波器在高时基设置值之下给出很高的时间分离率,这样一来就好像示波器具有了比实际采样速率要高很多的一个虚拟采样速率或称等效时间采样速率。图2.4顺序等效时间采样等效时间采样的

10、方法采用从重复性信号的不同的周期取得采样点来重建这个重复性信号的波形，这样就提高了示波器时间的分辨率。5 .峰值检测和平均值检测我们知道，DSO在特定时刻对输入信号进行采样，如本章开头所述，采样点之间的时间间隔取决于时基设置。如果毛刺的宽度比示波器的示波器分辨率还要小，那么能否捕捉到毛刺就看运气如何了。为了能够捕捉到毛刺，我们的方法就是峰值检测或毛刺捕捉。采用峰值检测的方法时，示波器将对信号波形的幅度连续地进行监测，并由正负峰值检测器将信号的峰值幅度暂时存储起来。当示波器要显示采样点的时候，示波器就将正或负峰值检测器保存的峰值进行数字化，并将该峰值检测器清零。这样在示波器上就用检测到的信号的正

11、，负峰值代替了原来的采样点数值。因此，峰值检测的方法能够帮助我们发现由于使用的采样速率过低而丢失的信号或者由于假象而引起失真的信号峰值检测的方法对于捕捉调制信号，例如图30所示的AM波形，也是非常有用的。为了显示这类信号，必须将示波器的时基设置得和调制信号在频率相配合，而在这种信号中，调制信号的频率通常在音频范围但载波频率通常在455KHZ或者更高。在这种情况下，不使用毛刺捕捉功能，就不能正确地采集信号，而是用毛刺捕捉功能就可以看到类似模式示波器所显示的波形。示波器上的峰值检测功能是通过硬件（模拟）峰值检测器的方法或者快速采样的方法来实现的,模拟峰值检测器是一个专门的硬件电路,它以电容上电压的

12、形式存储信号的峰值,这种缺点是速度比较慢，它通常只能存储宽度大于几个微妙且具有相当幅度的毛刺。数字式峰值检测器围绕ADC而构成，这时ADC将以可能的最而采样速率连续对信号进行采样，然后将峰值存储在一个专门的存储器中，当要显示采样点的值时，存储的峰值就作为该时刻的采样值来使用。数字式峰值检测器的优点是其速度和数字化过程的速度一样快，本书中用作示例的示波器PM3394A就能够在很低的时基速率设置下，如1秒/格，以正确的幅度采集到窄至5ns的毛刺。平均值检测则是示波器采集几个波形，将他们平均，然后显示最终波形。此模式可减少所显示信号中的随机或无关噪音。三、实验设备1 .数字存储示波器ADS7062C

13、一台2 .函数信号发生器SP1642B一台3 .连接导线若干四、实验步骤1 .自校正按下示波器电源开关按钮，将所有探头或导线与输入连接器断开。然后按“UTILITY”按钮，选择“自校正”，此时屏幕会显示自校正菜单。示波器进入自校正状态。注意示波器内部继电器的“滴答”声，表明示波器正在进行“自动调整”状态。2 .使用默认设置示波器在出厂前被设置为用于常规操作，即默认设置。“DEFAULTSETUP”按钮为默认设置的功能按钮，按下“DEFAULTSETUP”按钮调出厂家多数的选项和控制设置，有的设置不会改变。3 .使用自动设置将示波器探头设置为X10,示波器探头接到示波器的输入端口（两各通道均接入

14、）。两探头均挂入示波器的测试点上，按下“AUT0”按钮。通道1和2应显示方波。如图2.5所示。4.观测示波器的屏幕显示区域图2.5屏幕显示区域屏幕显示区域中数字标注说明：D显示图标表示采集模式采样模式峰值检测模式平均值模式2）触发状态己配备。示波器正在采集预触发数据。在此状态下忽略所有触发。准备就绪。示波器已采集所有预触发数据并准备接受触发。己触发。示波器已发现一个触发并正在采集触发后的数据。停止。示波器己停止采集波形数据。采集完成。示波器已完成一个“单次序列”采集。自动。示波器处于自动模式并在无触发状态下采集波形。扫描。在扫描模式下示波器连续采集并显示波形。3）使用标记显示水平触发位置。旋转
