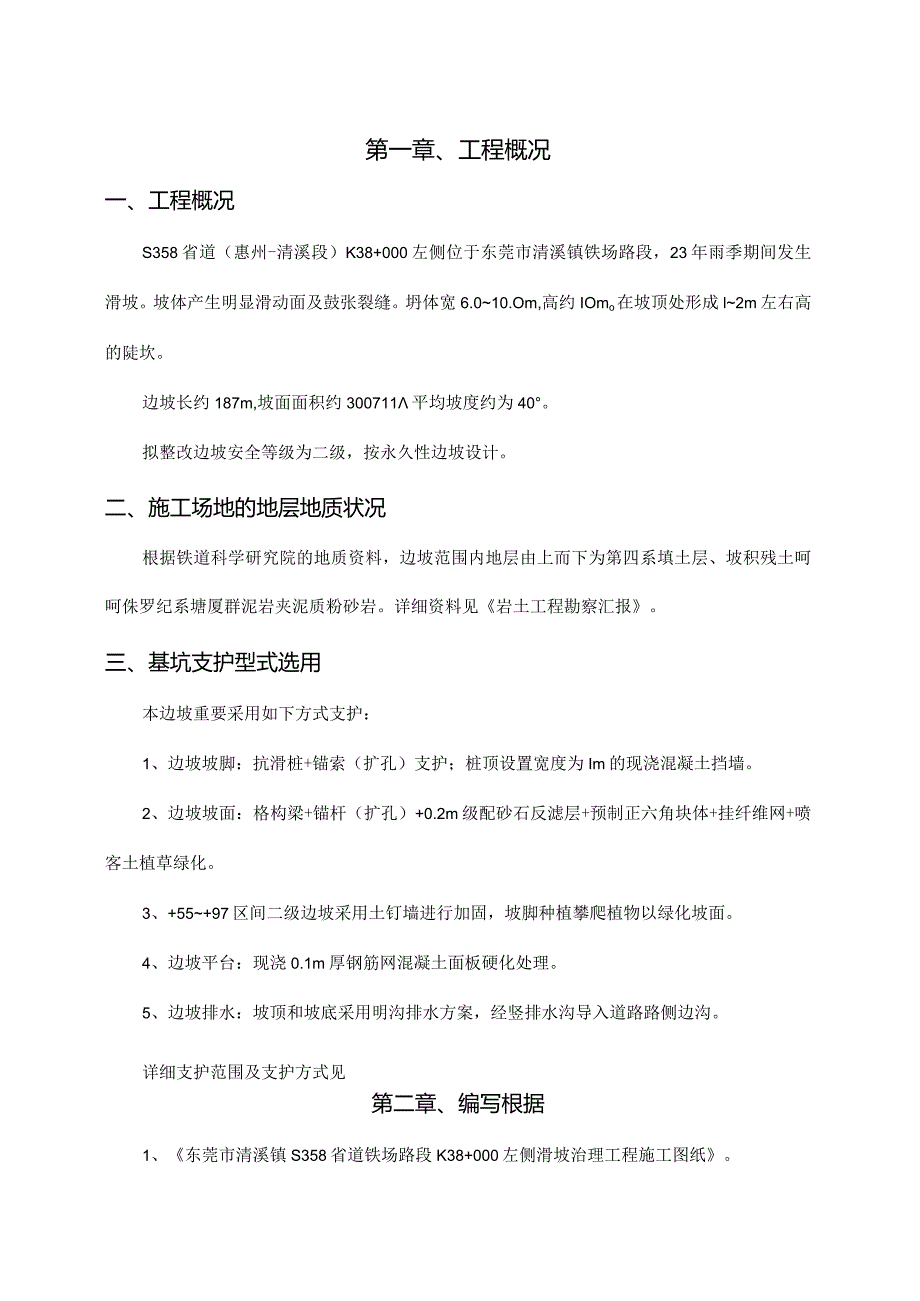

1、第一章、工程概况一、工程概况S358省道（惠州-清溪段）K38+000左侧位于东莞市清溪镇铁场路段，23年雨季期间发生滑坡。坡体产生明显滑动面及鼓张裂缝。坍体宽6.010.Om,高约IOmo在坡顶处形成l2m左右高的陡坎。边坡长约187m,坡面面积约300711平均坡度约为40。拟整改边坡安全等级为二级，按永久性边坡设计。二、施工场地的地层地质状况根据铁道科学研究院的地质资料，边坡范围内地层由上而下为第四系填土层、坡积残土呵呵侏罗纪系塘厦群泥岩夹泥质粉砂岩。详细资料见岩土工程勘察汇报。三、基坑支护型式选用本边坡重要采用如下方式支护：1、边坡坡脚：抗滑桩+锚索（扩孔）支护；桩顶设置宽度为Im的现

2、浇混凝土挡墙。2、边坡坡面：格构梁+锚杆（扩孔）+0.2m级配砂石反滤层+预制正六角块体+挂纤维网+喷客土植草绿化。3、+55+97区间二级边坡采用土钉墙进行加固，坡脚种植攀爬植物以绿化坡面。4、边坡平台：现浇0.1m厚钢筋网混凝土面板硬化处理。5、边坡排水：坡顶和坡底采用明沟排水方案，经竖排水沟导入道路路侧边沟。详细支护范围及支护方式见第二章、编写根据1、东莞市清溪镇S358省道铁场路段K38+000左侧滑坡治理工程施工图纸。2、建筑边坡工程技术规范(GB50330-2023)。3、建筑基坑支护技术规程(JGJ120-99)o4、建筑地基基础施工手册2023。5、建筑地基基础施工及验收规程(

3、JGJ-20-99)o6、基坑土钉支护技术规程(CECS96-97)。7、混凝土质量控制原则(GB50146-92)o8、土层锚杆设计及施工规范(CECS22：90)o第三章施工布署-施工准备工作(一)技术准备1、组织工程技术人员学习、审查施工图纸和有关的技术资料，进行图纸自审.，理解设计意图和技术原则，熟悉技术规范、规程和有关技术规定，写出自审图纸B记录，并提前交给建设单位、以便进行图纸会审工作。2、与建设设计监理单位进行图纸会审，并做好图纸会审记录，经参与单位会签、盖章后，成为与设计文献同步使用的技术文献和指导施工的根据。3、对拟建工程进行实地勘测和调查，对气象、地形和水文地质进行调查分析

4、，以使综合组织过程的均衡施工和制定季节性施工的措施。4、编制施工组织设计，编制分项工程施工方案，作为工程施工的指导性文献。（二）物资条件准备1、建筑材料日勺准备（1）、据施工预算进行分析，按照施工进度计划规定，按照材料日勺名称、规格、使用时间、材料储备定额和消耗定额进行汇总，编制材料需用量计划，为组织备料、供料、确定场地堆场面积和组织运送提供根据。（2）、根据材料采（订）购计划，做好材料B采购订货工作，签定供应协约（协议）,使计划得到贯彻。（3）、组织材料按计划进场，做好保管工作，并按规定进行抽样、取样、送检工作。2、构（配）件、制品B加工准备根据施工预算和施工进度计划，确定加工方案和供应渠道

5、，编制其需用量计划。组织构（配）件按计划进场，进场后在指定0地点按规定方式进行储存或堆放。3、施工机械、机具准备根据施工组织设计中B施工措施、施工机具、设备B规定和数量以及施工进度的安排，编制施工机具、设备需用量计划，组织按计划准期进场。（三）劳动力组织准备1、根据确定的施工组织机构和配置Il勺管理技术人员建立项目施工管理层，从企业中选择高素质的施工作业队伍进行该项目的施工。2、按照动工日期和劳动力需要量，根据施工组织设计和分项工程进度计划规定，组织劳动力进场并对工人进行安全、防火和文明施工等方面的教育，并安排好职工的生活。（四）施工现场准备1、现场平整：清除地面以上0障碍物，平整施工用地，做

6、好施工现场0排水工作。2、根据施工现场确定的位置，接通供水、供电线路；3、安装、调试施工机具按照施工机具需要量计划，组织施工机具进场并按指定地点放置，对于固定的机具进行就位、搭棚、接电源、保养和调试等工作，对所有施工机具都必须在动工前进行检查和试运转。（五）施工前准备工作1、施工前应做好水源、电源接通，机械设备检修就位、劳动力安排、场地规划、材料堆放、临设、防火、排水等工作。2、动工前，应做好建筑物定位轴线、高程引入工作，定位状况需经有关部门校准无误后，方能根据施工图测放施工线。3、每根人工孔桩、预应力锚索、锚杆，施工前放出点位并做好标识。4、施工过程中，要做好加固防护措施，防止边坡倒塌。二.

7、施工管理机构的设置现场成立项目经理部，按项目法组织施工。项目经理部由施工组、质安组、材料组、机械水电组、后勤组构成，各分项工程由专题施工员组织施工，详细指挥各专业工班组进行施工。项目经理部设项目经理一名，技术负责人一名，以及若干管理岗位。项目经理部实行层级管理，定人定岗定职，分工明确，责任明确，责任到人。第四章、施工目的1、工程质量目的：严格按照图纸设计规定和国家有关施工规范施工，保证到达优良等级。2、安全施工目B:采用有效安全措施，杜绝死亡和重伤事故,轻伤事故不超过0.3%o3、文明施工目的：保证做到文明施工，争创文明施工样板施工工地。第五章、重要施工内容一、施工重要内容1、人工挖孔桩施工；

8、2、坡脚锚索及混凝土挡土墙施工；3、坡面锚杆施工；4、格构梁施工。二、施工重点难点分析1、本工程重要采用人工挖孔桩+挡土墙+预应力锚索+锚杆+格构梁工艺进行边坡支护，施工过程中须做到合理安排，流水搭接作业，防止因工种搭配不合理而导致工期延误，影响施工进度。2、人工挖孔桩及预应力锚索施工是本工程施工的重点。必须保证施工质量，做到严格按照设计参数和施工规范施工，施工过程须有专门技术人员现场监控。3、混凝土挡土墙、格构梁施工时要严格控制配筋H焊接搭接质量，混凝土的配制须按照有关施工规范执行，不得随意更改配合比。4、预应力锚索及锚杆，在成孔过程中要做到随钻套管跟进，防止发生卡钻及塌孔现象。三、施工总流

9、程施工次序（自下而上）如下：人工挖孔桩一坡脚锚索f桩顶混凝土挡墙一桩后土体回填压实f锚索张拉锁定一坡面锚杆一格构梁柱及墙顶内侧挡水板浇筑f坡面级配砂石铺设一佐预制正六角空心块体铺砌、挂纤维网一泄水孔安装一喷播客土、种植绿化。第六章、施工技术规定一、重要施工技术规定1、人工挖孔桩、桩顶挡墙及格构梁、柱混凝土强度等级C30,土钉墙面板混凝土强度等级C20o2、钢筋保护层厚度：人工挖孔桩、挡墙为70mm,梁柱为25mm。3、人工挖孔桩混凝土浇筑应高于桩顶设计标高0.5m,绑扎桩顶挡墙钢筋前应将桩顶0.5m厚B浮浆凿去，桩顶宽度为ImB纵向持续挡墙应整体现浇，挡墙上设置一道预应力锚索。4、桩顶挡墙施工

10、时应预留坡面格构梁、内外侧挡水板钢筋插筋，其直径、数量与后浇构件钢筋相似。5、锚杆、土钉采用HRB400级钢筋，直径32mm,锚索采用3束或4束75钢绞线锚固体倾角为25,直径150mm,杆体扩孔直径为40Omnb采用42.5R一般硅酸盐水泥纯水泥浆灌注，水灰比05,注浆压力为0.5LOMPa,二次灌浆水灰0.45,注浆压力为23MPa06、锚孔定位偏差不适宜不小于20mm,钻孔偏斜度不应不小于5%,钻孔深度超过锚杆（索）设计长度不应不不小于0.5m。二、其他技术规定1、设计未尤其指明处均按有关规范施工。第七章、重要施工工艺一、人工挖孔桩（一）施工流程场地整平f放线、定桩位挖第一节桩孔土方一支

11、模浇灌第一节混凝土护壁一在护壁上二次投测标高及桩位十字轴线一设置垂直运送架、安装电动葫芦（或卷扬机）、吊土桶、潜水泵、鼓风机、照明设施等一第二节桩身挖土d清理桩孔四壁、校核桩孔垂直度和直径一拆上节模板、支第二节模板、浇灌第二节混凝土护壁一反复第二节挖土、支模、浇灌混凝土护壁工序，循环作业直至设计深度一检查持力层后进行扩底一对桩孔直径、深度、扩底尺寸、持力层进行全面检查验收一清理虚土、排除孔底积水一吊放钢筋笼就位一浇灌桩身混凝土。（二）施工措施1、挖孔措施:（1）人工挖孔时，应采用间隔开挖。发现与设计地质状况不符时，应及时告知设计方。（2）挖土由人工从上到下逐层用镐、ft进行，遇坚硬土层用锤、钎

12、破碎，挖土次序为先挖中间部分后周围，按设计桩直径加2倍护壁厚度控制截面。每节的高度根据土质好坏、操作条件而定，一般以0.5-1.0m为宜。扩底部分采用先挖桩身圆柱体，再按扩底尺寸从上到下削土修成扩底形。弃土装入活底吊桶或罗筐内，垂直运送，在孔上口安支架、工字轨道、电葫芦或搭三木搭，用l2t慢速卷扬机提高。吊至地面上后用机动翻斗车或手推车运出。地下水采用随挖随用吊桶（用土堵缝隙）将泥水一起吊出。大量渗水，在一侧挖集水坑，用高场程潜水泵排出桩孔外。地下水位较高时，应先采用统一降水的J措施，再进行开挖。逐层往下循环作业，将桩孔挖至设计深度，清除虚土，检查土质状况，桩底应支承在设计所规定B持力层上。2

13、、护壁施工：（1）护壁施工采用一节组合式钢模板拼装而成，拆上节，支下节，循环周转使用，模板间用U形卡连接，或用螺栓连接，不另设支撑，以便浇灌混凝土和下一节挖土操作。混凝土用人工或机械拌制，用吊桶运送人工浇筑。（2）第一节井圈护壁应符合下列规定：a、井圈中心线与设计轴线的偏差不得不小于20mm；b、井圈顶面应比场地高出150200mm,壁厚比下面井壁厚度增长100150mm.(3)修筑井圈护壁应遵守下列规定：a、护壁的厚度、拉结钢筋、配筋、混凝土强度均应符合设计规定；b、上下节护壁B搭接长度不得不不小于50mm；c、每节护壁均应在当日持续施工完毕；d、护壁混凝土必须保证密实，根据土层渗水状况使用

14、速凝剂；e、护壁模板的拆除宜在24h之后进行；f、发现护壁有蜂窝、渗水现象时，应及时补强加以堵塞或导流，防止孔外水通过护壁流入桩子内，以防导致事故；g、同一水平面上0井圈任意直径B极差不得不小于50mm；h、灌注护壁混凝土时，可用敲击模板或用竹杆木棒反复插捣；i、不得在桩孔水沉没模板的状况下灌注所壁混凝土。3、钢筋施工钢筋笼的成型为防止钢筋笼吊放时扭曲变形，一般在主筋内侧每隔2.5m加设一道直径2530mm日勺加强箍，每隔一箍在箍内设一井字加强支撑，与主筋焊接牢固构成骨架。主筋在现场对焊连接。大直径螺旋形箍筋和加强箍的加工成形，可采用在常用弯曲机0顶盘上加一种同箍筋直径0圆盘以插销连接,在不变

15、化传动机构B状况下进行弯曲成型，每根螺旋箍筋四圈。一般钢筋笼离桩底均有一定距离，可采用4根22mm钢吊钩钩住笼顶加强箍，用槽钢横担悬挂在井壁上，脱钩后借自重可保持钢筋笼标高、垂直度和保护层对的。4、混凝土0灌筑挖孔桩灌筑混凝土前，应先放置钢筋笼，并再次测量孔内虚土厚度，超过规定应进行清理。混凝土采用C30商品混凝土浇筑，坍落度为870cm。混凝土下料采用串桶，深桩孔用混凝土导管。混凝土应持续分层浇灌，每层浇灌高度不得超过1.5m。挖孔桩应分层捣实，第一次浇灌到扩底部位的顶面，随即振捣密实，再分层浇筑桩身，直至桩顶。在混凝土初凝前抹压平整，防止出现塑料性收缩裂缝或环向干缩裂缝。表面有浮浆层应凿除，以保证与上部承台或底板的良好连接。在灌注过程中，混凝土表面不得有超过50mm厚的积水层，否则，应设法把积水排除，才能继续灌注混凝土。混凝土应边灌注边插实，宜采用插入式震动器和人工插实相结合的J措施，以保证混凝土的密实度。当渗水量过大（lm3-h）时，可考虑采用水下混凝土灌注法，或采用先封底后灌注0措施。5、成品保护：a、已挖好B桩孔必须用木板或脚手板、钢筋网片盖好，防止土块、杂物、人员坠落。严禁用草袋、塑料
