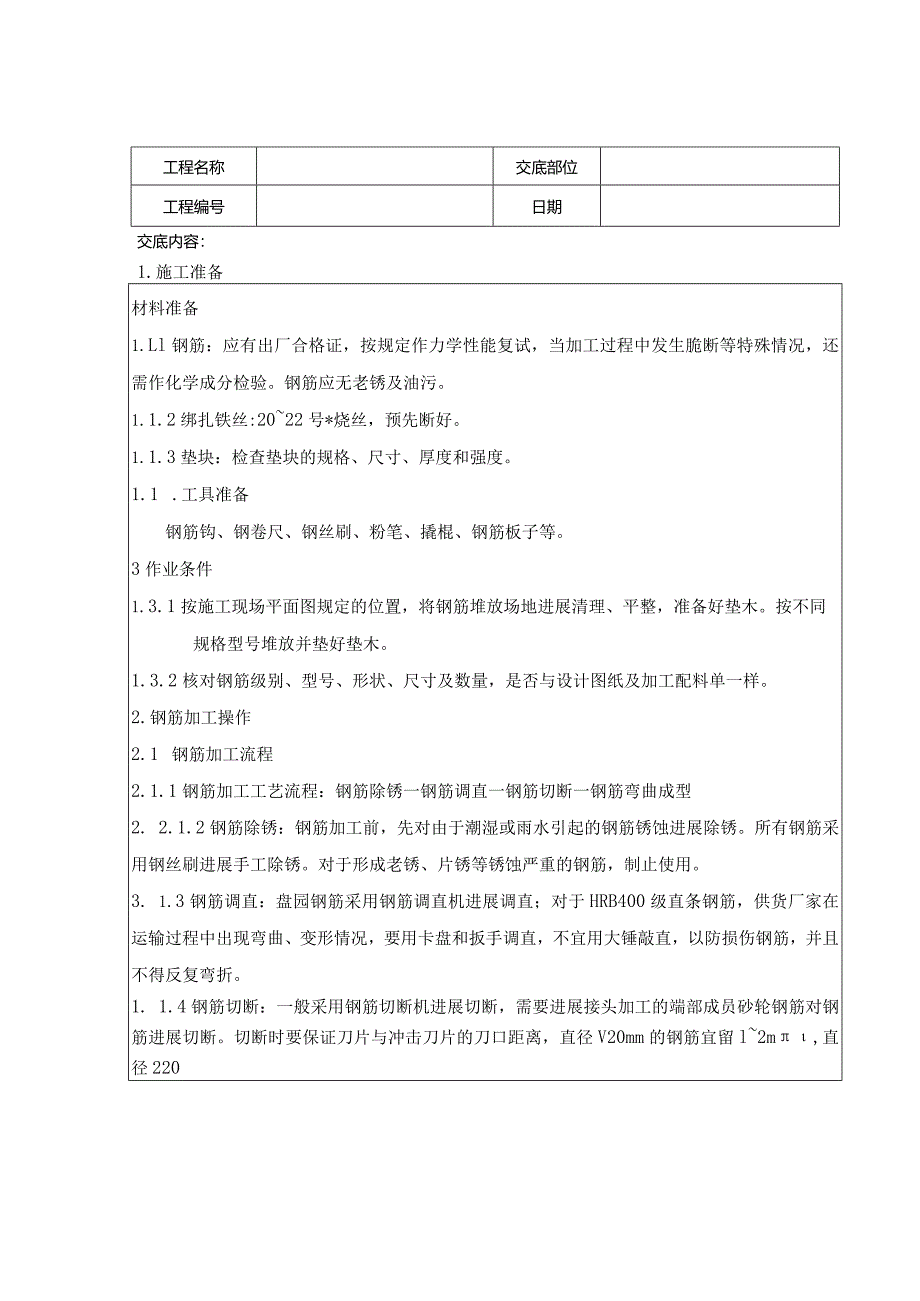

1、工程名称交底部位工程编号日期交底内容：1.施工准备材料准备1.Ll钢筋：应有出厂合格证，按规定作力学性能复试，当加工过程中发生脆断等特殊情况，还需作化学成分检验。钢筋应无老锈及油污。1.1.2绑扎铁丝:2022号*烧丝，预先断好。1.1.3垫块：检查垫块的规格、尺寸、厚度和强度。1.1 .工具准备钢筋钩、钢卷尺、钢丝刷、粉笔、撬棍、钢筋板子等。3作业条件1.3.1按施工现场平面图规定的位置，将钢筋堆放场地进展清理、平整，准备好垫木。按不同规格型号堆放并垫好垫木。1.3.2核对钢筋级别、型号、形状、尺寸及数量，是否与设计图纸及加工配料单一样。2.钢筋加工操作2.1 钢筋加工流程2.1.1钢筋加工

2、工艺流程：钢筋除锈一钢筋调直一钢筋切断一钢筋弯曲成型2. 2.1.2钢筋除锈：钢筋加工前，先对由于潮湿或雨水引起的钢筋锈蚀进展除锈。所有钢筋采用钢丝刷进展手工除锈。对于形成老锈、片锈等锈蚀严重的钢筋，制止使用。3. 1.3钢筋调直：盘园钢筋采用钢筋调直机进展调直；对于HRB400级直条钢筋，供货厂家在运输过程中出现弯曲、变形情况，要用卡盘和扳手调直，不宜用大锤敲直，以防损伤钢筋，并且不得反复弯折。1. 1.4钢筋切断：一般采用钢筋切断机进展切断，需要进展接头加工的端部成员砂轮钢筋对钢筋进展切断。切断时要保证刀片与冲击刀片的刀口距离，直径V20mm的钢筋宜留l2m,直径220技术负责人：交底人：

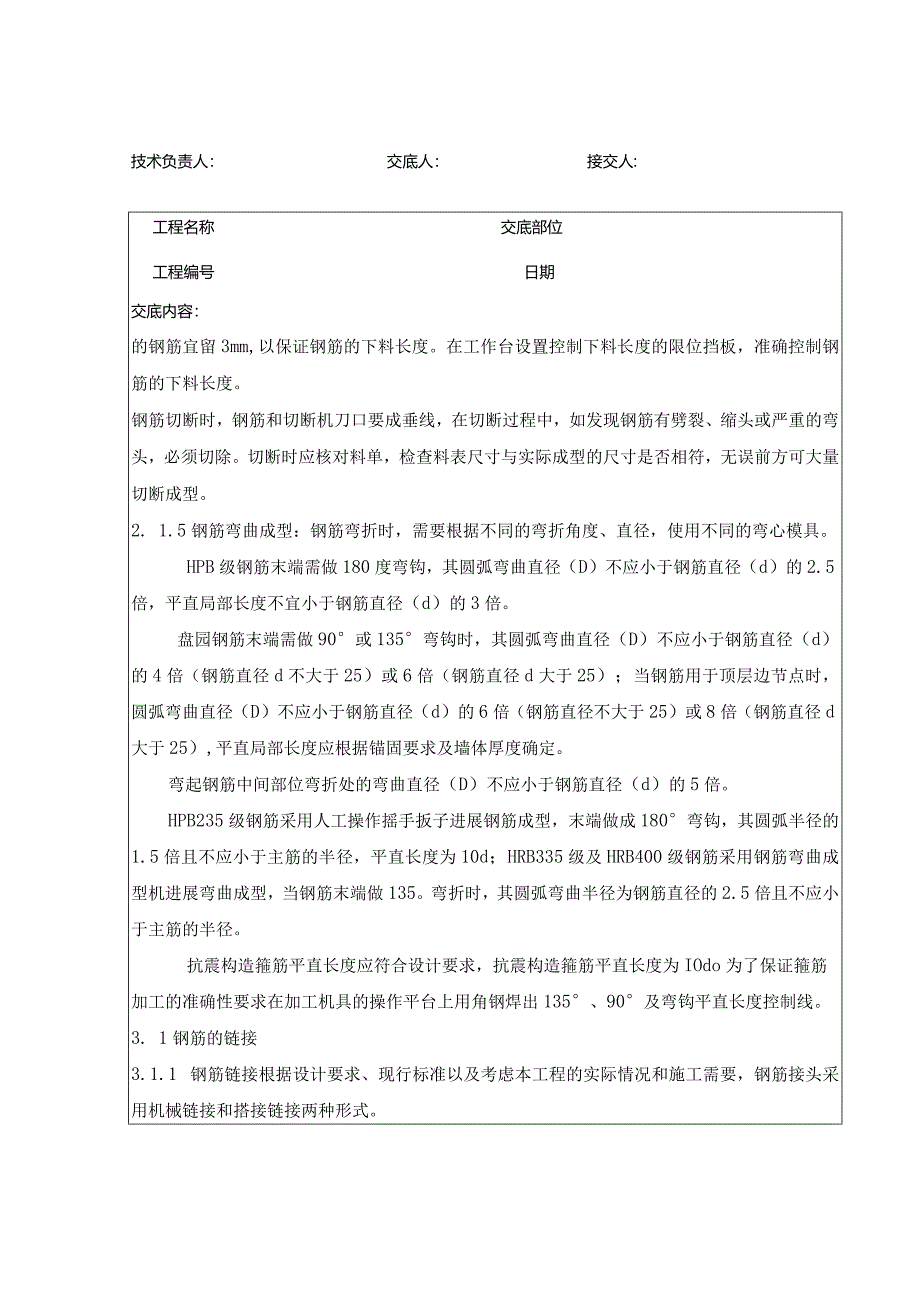

3、接交人:工程名称交底部位工程编号日期交底内容：的钢筋宜留3mm,以保证钢筋的下料长度。在工作台设置控制下料长度的限位挡板，准确控制钢筋的下料长度。钢筋切断时，钢筋和切断机刀口要成垂线，在切断过程中，如发现钢筋有劈裂、缩头或严重的弯头，必须切除。切断时应核对料单，检查料表尺寸与实际成型的尺寸是否相符，无误前方可大量切断成型。2. 1.5钢筋弯曲成型：钢筋弯折时，需要根据不同的弯折角度、直径，使用不同的弯心模具。HPB级钢筋末端需做180度弯钩，其圆弧弯曲直径（D）不应小于钢筋直径（d）的2.5倍，平直局部长度不宜小于钢筋直径（d）的3倍。盘园钢筋末端需做90或135弯钩时，其圆弧弯曲直径（D）不

4、应小于钢筋直径（d）的4倍（钢筋直径d不大于25）或6倍（钢筋直径d大于25）；当钢筋用于顶层边节点时，圆弧弯曲直径（D）不应小于钢筋直径（d）的6倍（钢筋直径不大于25）或8倍（钢筋直径d大于25）,平直局部长度应根据锚固要求及墙体厚度确定。弯起钢筋中间部位弯折处的弯曲直径（D）不应小于钢筋直径（d）的5倍。HPB235级钢筋采用人工操作摇手扳子进展钢筋成型，末端做成180弯钩，其圆弧半径的1.5倍且不应小于主筋的半径，平直长度为10d；HRB335级及HRB400级钢筋采用钢筋弯曲成型机进展弯曲成型，当钢筋末端做135。弯折时，其圆弧弯曲半径为钢筋直径的2.5倍且不应小于主筋的半径。抗震构

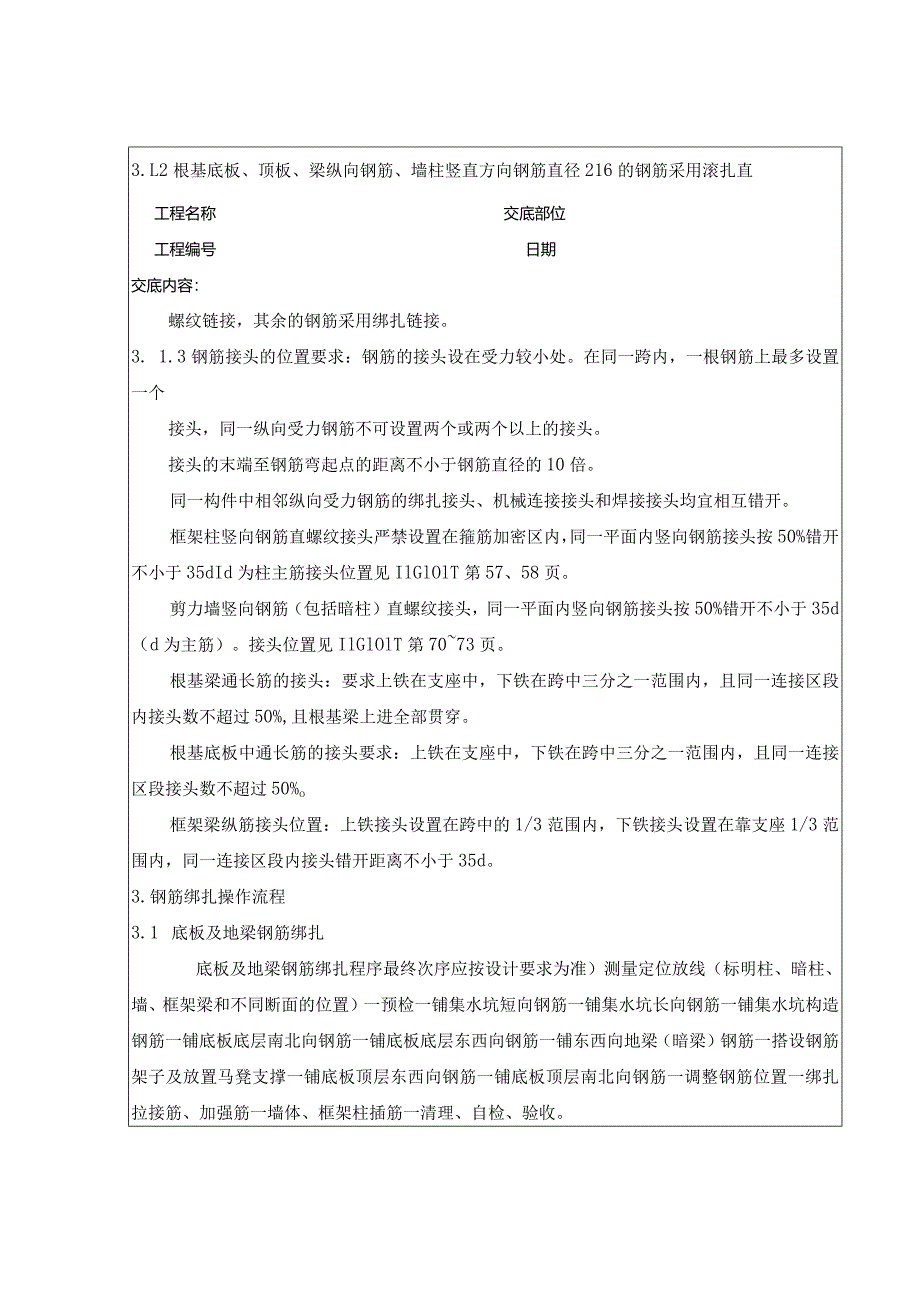

5、造箍筋平直长度应符合设计要求，抗震构造箍筋平直长度为IOdo为了保证箍筋加工的准确性要求在加工机具的操作平台上用角钢焊出135、90及弯钩平直长度控制线。3. 1钢筋的链接3.1.1 钢筋链接根据设计要求、现行标准以及考虑本工程的实际情况和施工需要，钢筋接头采用机械链接和搭接链接两种形式。3.L2根基底板、顶板、梁纵向钢筋、墙柱竖直方向钢筋直径216的钢筋采用滚扎直工程名称交底部位工程编号日期交底内容：螺纹链接，其余的钢筋采用绑扎链接。3. 1.3钢筋接头的位置要求：钢筋的接头设在受力较小处。在同一跨内，一根钢筋上最多设置一个接头，同一纵向受力钢筋不可设置两个或两个以上的接头。接头的末端至钢筋

6、弯起点的距离不小于钢筋直径的10倍。同一构件中相邻纵向受力钢筋的绑扎接头、机械连接接头和焊接接头均宜相互错开。框架柱竖向钢筋直螺纹接头严禁设置在箍筋加密区内，同一平面内竖向钢筋接头按50%错开不小于35dId为柱主筋接头位置见IlGlOlT第57、58页。剪力墙竖向钢筋（包括暗柱）直螺纹接头，同一平面内竖向钢筋接头按50%错开不小于35d（d为主筋）。接头位置见IlGlOlT第7073页。根基梁通长筋的接头：要求上铁在支座中，下铁在跨中三分之一范围内，且同一连接区段内接头数不超过50%,且根基梁上进全部贯穿。根基底板中通长筋的接头要求：上铁在支座中，下铁在跨中三分之一范围内，且同一连接区段接头

7、数不超过50%o框架梁纵筋接头位置：上铁接头设置在跨中的1/3范围内，下铁接头设置在靠支座1/3范围内，同一连接区段内接头错开距离不小于35d。3.钢筋绑扎操作流程3.1 底板及地梁钢筋绑扎底板及地梁钢筋绑扎程序最终次序应按设计要求为准）测量定位放线（标明柱、暗柱、墙、框架梁和不同断面的位置）一预检一铺集水坑短向钢筋一铺集水坑长向钢筋一铺集水坑构造钢筋一铺底板底层南北向钢筋一铺底板底层东西向钢筋一铺东西向地梁（暗梁）钢筋一搭设钢筋架子及放置马凳支撑一铺底板顶层东西向钢筋一铺底板顶层南北向钢筋一调整钢筋位置一绑扎拉接筋、加强筋一墙体、框架柱插筋一清理、自检、验收。工程名称交底部位工程编号日期交底

8、内容：底板、地梁钢筋的链接方法：直径216为滚扎直螺纹链接，直径V16为搭接链接；3.1.1 不同筏板编号区域的通长筋搭接时，如为不同规格，那么搭接率为100%,搭接长度为32d。钢筋排放顺序：底板、暗梁钢筋均按南北向作为主受力方向考虑，东西向钢筋放在内侧。3.L2根基放线：在防水保护层上放出轴线及构造细部线，然后放出底板钢筋间距分档标志线，完成后应进展复核及预检。3.1.3绑扎时严格按照底板钢筋间距分档标志线进展绑扎，底板钢筋的起步筋距底板边、地梁边距离应为5cm,如有多排平行钢筋起步筋起点位置不同，所有钢筋相交点必须全部扎牢，宜采用八字扣。3.L4柱间梁绑扎时，先将梁下排纵筋穿入箍筋，按照

9、划好的箍筋位置线将箍筋套入，并与主筋绑扎，再穿入上排纵筋，并与箍筋扎牢，相邻两组箍筋闭口方向应相反。3.1.5门洞口暗梁应按照图纸所示情况绑扎，伸入墙端内锚固尺寸不得缩短，且在距洞边50mm起绑扎箍筋3. 1.6框架柱、墙体暗柱插筋下口设置三个定位箍，上口距底板面50mm处设置一箍筋。3.1. 7按照间距1米的网格设置直径28钢筋制作的马凳。4.1钢筋质量标准4.L.1钢筋绑扎要求结实，无漏扣，松扣现象。4. 4.L2钢筋加工的形状、尺寸应符合设计要求，其偏差应符合标准的规定。5. 1.3钢筋安装时，受力钢筋的品种、级别、规格和数量必须符合设计要求。4. 1.4纵向受力钢筋的链接方式应符合设计

10、要求。连接质量应符合设计和标准要求。4. 1.5钢筋工程安装位置的允许偏差：序号工程国标允许偏差(mm)自控允许偏差(mm)1受力钢筋间距10102受力钢筋排距+55工程名称交底部位工程编号日期交底内容:3钢筋弯起点位置20+54箍筋、横向筋焊接网片间距2010网格尺寸20105焊接预埋件中心线位置54水平高差+3,0+3,06梁、板、受力钢筋搭接锚固长度入支座、节点搭接+10,-5入支座、节点锚固55.1成品的保护5. 5.1.1绑扎好的钢筋严禁踩踏，模板支设或混凝土浇筑须铺跳板或搭设平台。6. 1.2钢筋主筋严禁点焊或其施焊固定埋件等（防雷接地除外）6.1. 3混凝土浇筑时须设专人看护钢筋，如有偏位等立即调整。6.2. 4露出板面柱主筋在混凝土浇筑时用彩条布保护，防止污染。6.3. 5混凝土浇筑后构造柱预留筋用多层木盒盖上保护。5. 6混凝土浇筑后立即将钢筋外表污染去除。6. 1.7安装电线管、暖卫管线或其他设施时，不得任意切断和移动钢筋。7. 1本卷须知：7.1.1 绑扎柱子、墙体钢筋超过2m时，施工人员要系好安全带，钢筋钩不用时要随时放好，制止乱放，留神落下伤人。6.L2钢筋楞垫木用毕后，应及时整理归堆，不乱丢。6.L3分项工程完毕后，应及时把剩余钢筋料、垫块整理转运到规定地点，分类堆齐。技术负责人：交底人：接交人:
