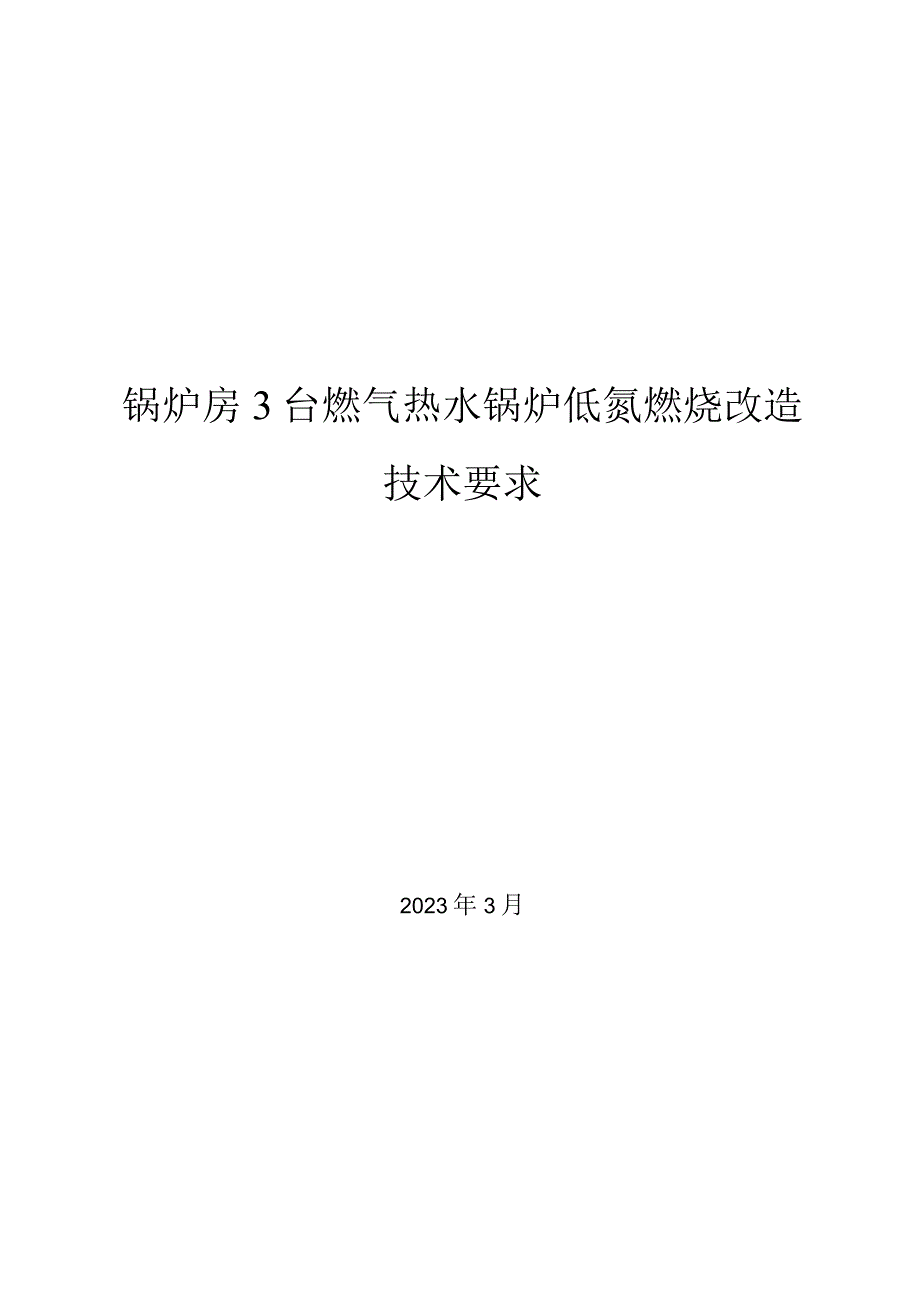

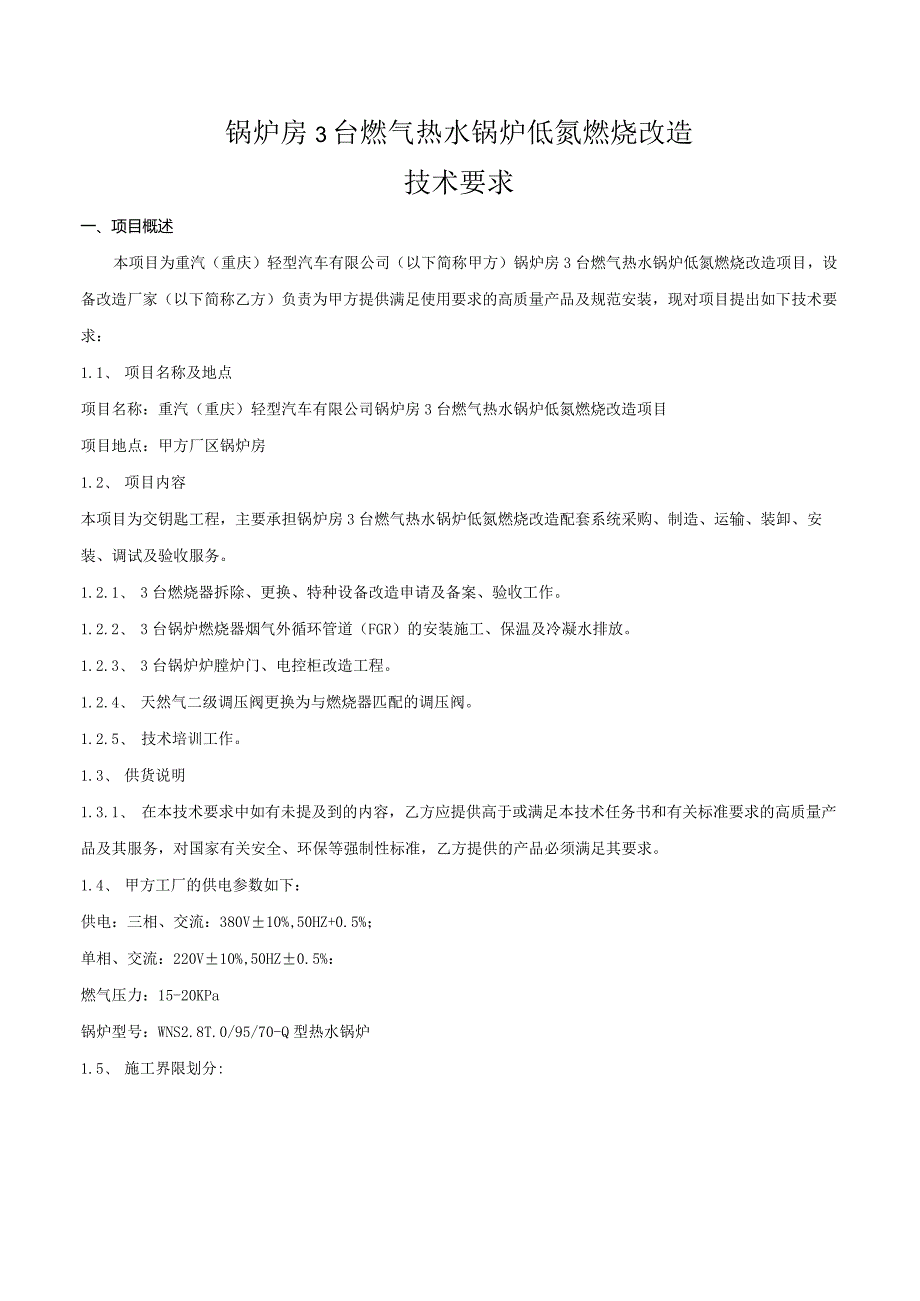

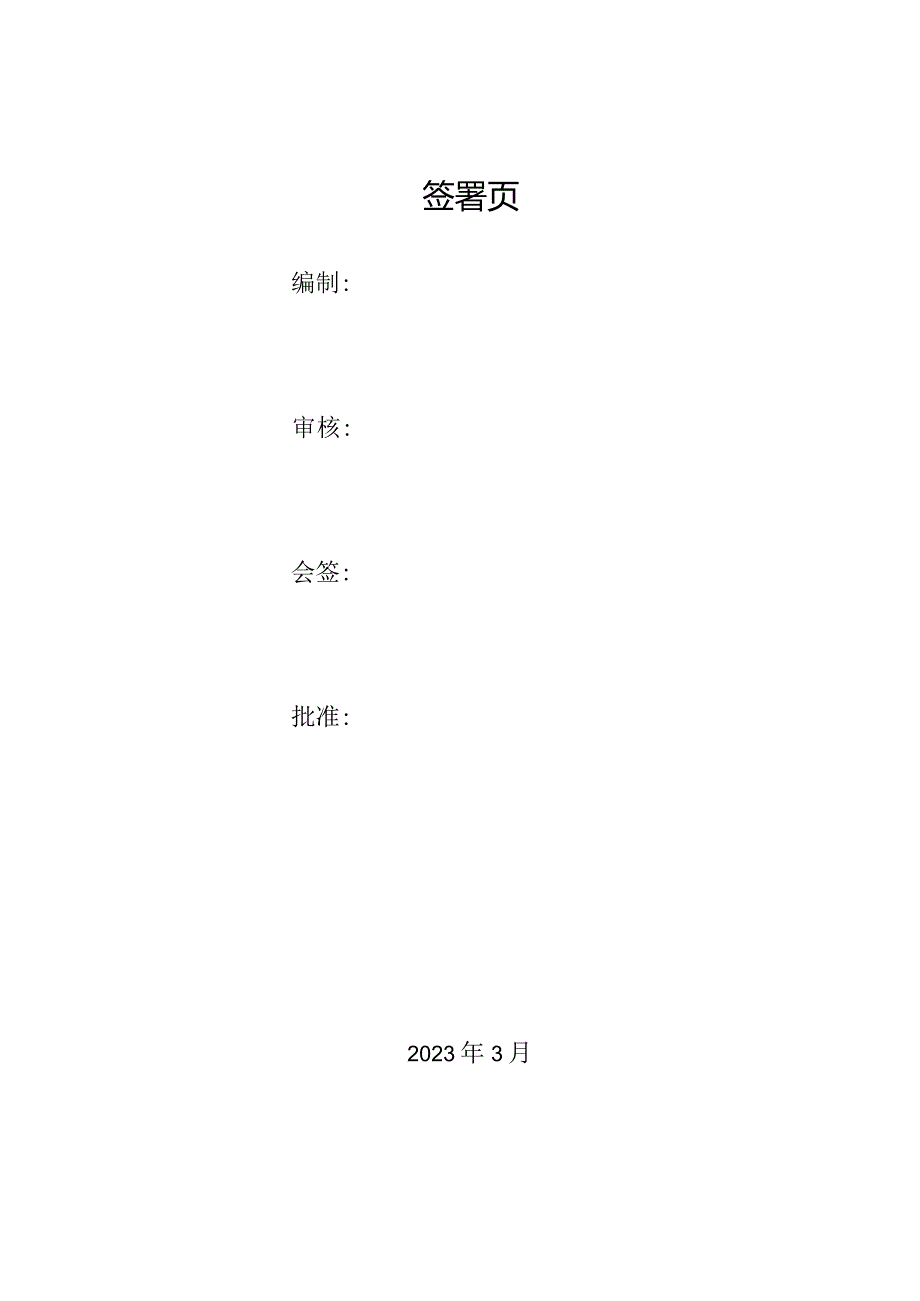

1、锅炉房3台燃气热水锅炉低氮燃烧改造技术要求2023年3月编制:审核:会签:批准:签署页2023年3月锅炉房3台燃气热水锅炉低氮燃烧改造技术要求一、项目概述本项目为重汽（重庆）轻型汽车有限公司（以下简称甲方）锅炉房3台燃气热水锅炉低氮燃烧改造项目，设备改造厂家（以下简称乙方）负责为甲方提供满足使用要求的高质量产品及规范安装，现对项目提出如下技术要求：1.1、 项目名称及地点项目名称：重汽（重庆）轻型汽车有限公司锅炉房3台燃气热水锅炉低氮燃烧改造项目项目地点：甲方厂区锅炉房1.2、 项目内容本项目为交钥匙工程，主要承担锅炉房3台燃气热水锅炉低氮燃烧改造配套系统采购、制造、运输、装卸、安装、调试及验

2、收服务。1.2.1、 3台燃烧器拆除、更换、特种设备改造申请及备案、验收工作。1.2.2、 3台锅炉燃烧器烟气外循环管道（FGR）的安装施工、保温及冷凝水排放。1.2.3、 3台锅炉炉膛炉门、电控柜改造工程。1.2.4、 天然气二级调压阀更换为与燃烧器匹配的调压阀。1.2.5、 技术培训工作。1.3、 供货说明1.3.1、 在本技术要求中如有未提及到的内容，乙方应提供高于或满足本技术任务书和有关标准要求的高质量产品及其服务，对国家有关安全、环保等强制性标准，乙方提供的产品必须满足其要求。1.4、 甲方工厂的供电参数如下：供电：三相、交流：380V10%,50HZ+0.5%；单相、交流：220V

3、10%,50HZ0.5%：燃气压力：15-20KPa锅炉型号：WNS2.8T.0/95/70-Q型热水锅炉1.5、 施工界限划分:序号施工界限甲方乙方备注1拆除原燃烧器2原燃烧口改造3安装燃烧器、FGR（烟气循环管道）保温及冷凝水排放4设备安装、调试5天然气二级调压阀更换由乙方委托具有天然气管道安装改造资质的单位施工6带压热水锅炉改造备案、报检、氮氧化物检测（提供具有资质的第三方检测报告）验收甲方配合提供相关资料，乙方负责改造备案、报检、验收1.7、主材明细见下表:锅炉房3台燃气热水锅炉低氮燃烧改造项目工程量清单序号名称品牌及规格品牌及型号单位数量备注1燃气低氮燃烧器及配套燃气阀组利雅路RS4

4、10EFGR奥林GP-450MWD200FGR欧科EKEVO7.7000GFGR套3FGR及不锈钢膨胀节根据不同燃烧器预留口径匹配相应管径2FGR（不锈钢材质、铝皮保温）管径2DN150套33不锈钢膨胀节管径HDNl50只34带压热水锅炉改造备案、报检、验收/台35天然气二级调压阀（安装及备案登记个1二、技术要求2.1、 设备外观要求2.1.1、 所有覆盖件必须平整，接口处焊接整齐、美观。2.2、 设备的其他要求2.2.1、 设备具有完善的防护措施。2.3、 设备需带有生产厂家全称的设备名称标识牌。2.4、 设备制作、安装及验收应符合国家及行业现行有效相关标准。2.5、 设备必须满足国家有关安

5、全、环保等方面法规的要求。2.6、 采用超低氮电子比调燃烧器。2.7、 烟气氮氧化物检测排放要求V50mgNnI3。2.8、 乙方应具备锅炉安装改造资质.2.8、须提供本项目要求的低氮燃烧器品牌型号的型式试验报告和型式试验证书。2.9、需提供产品制造商针对本项目的授权或具有授权权限的总代理商（或一级代理商）针对本项目的授权，总代理商（或一级代理商）需提供有效授权权限的相关证明，证明文件需能显示产品制造商对应产品授权链条的完整性。三、安装要求3.1、 设备安装要求符合国家规范和行业规范；3.2、 安装完毕后，管道外表面应根据工业管道的基本识别色、识别符号和安全识GB7231-2003规范粘贴流向

6、标识。四、甲乙双方责任：4.1、 甲方责任：4. 1.1、甲方负责乙方在安装过程中的配合和协调以及备案资料的提供；5. 1.2、甲方负责为乙方提供施工过程中的临时接电点；6. 1.3、甲方应在乙方施工期间对可能存在的危险因素及违章操作进行制止及考核；4.2、 乙方责任：4.2.1、 乙方负责本项目所供设备的安装、调试直至设备验收合格、交付使用，满足使用要求稳定运行。乙方在对设备选型中如未能满足甲方要求的产品应及时提出并进行更改。甲方负责联系相关检测机构进行检测，检测报告中氮氧化物排放浓度值应低于50mgm30如检测结果大于50哨/相，对此造成的所有损失由乙方负责。（包含但不限于环评验收未通过对

7、甲方带来的损失）4.2.2、 乙方在施工过程中因未按照相关操作规范造成本项目所供设备及甲方原有设备损坏需赔偿甲方全部经济责任。4.2.3、 在设备安装及调试过程中，由于乙方未按照国家相关安全规定而造成甲乙双方人生安全，则由乙方全额承担相关费用及责任。4.2.4、 乙方负责项目安装所需设备及材料的采购、制作、运输、安装、调试、培训及售后服务等工作，整个工程为交钥匙工程。4.2.5、 乙方必须保证所安装设备的安全性、合理性、稳定性。4.2.6、 乙方提供主要设备材料技术参数和使用说明书。4.2.7、 乙方提供设备出厂检验合格证、及识别生产厂家的永久性标志。4.2.8、乙方所购材料和施工要求应符合国

8、家相关法规和技术要求。4.2.9、乙方在进入甲方现场施工前，应对甲方现场进行查看，并对需提前整改便于施工的位置以书面形式交与甲方，如未提前提出整改要求，待现场施工时因甲方场地的原因影响施工进度，因此而产生的一切损失全部由乙方承担。五、施工进度5.1、 在商务合同签订后向甲方提供施工进度表，经甲方确认后协商进场施工。5.2、 施工周期：商务合同签订后到设备采购、安装、调试完成满足使用要求40天。六、验收6.1、 项目验收依据6.1.1、 相关的国家标准以及行业标准。6.1.2、 商务合同和技术协议中规定的各项技术要求。6.1.3、 甲乙双方签定的各种技术文件、会议纪要、其他资料等。6.2、 项目

9、预验收6.2.1、 预验收标准：6.2. 1.1、设备安装调试完成，提供具有资质的第三方环保检测报告并满足甲方使用要求。6.2.L2、设备资料提交至甲方（包含产品合格证、使用说明书、维护手册）。6.3、 设备终验收：终验收以整个工程项目通过重庆市特种设备检测研究院以及相关环保部门验收6.3.1、 终验收时间：6.3. 1.1、连续稳定无故障运行3个月后。6.3. 1.2、获得重庆市特种设备检测研究院以及相关环保部门验收报告.七、质保及售后技术支持7.1、 质保7.1.1、 质保期：项目终验收合格签字之日后1年。7.1.2、 在质保期内正常使用出现的非人为故障，乙方应免费及时维修、更换。7.2、

10、 售后技术支持7.2. 1、乙方应对设备提供终生维修服务和售后技术支持。7.2.2、 乙方应在收到设备故障通知后立即给予甲方答复，如仍不能解决问题，乙方人员需在2h内到达故障现场对故障进行排除。八、培训8. 培训内容9. 1.1、设备基本知识内容：设备结构、原理、使用方法及维护介绍。10. 1.2、操作实践内容：设备操作流程（甲方能够单独操作）：各种安全保护措施功能、操作步骤及启动前、运行中、停机后注意事项；日常维护保养要点；各种故障的产生原因，以及解决方法。10.1、 培训方式：理论上课与实践操作，培训课件由乙方自行准备，甲方填写培训签到表。10.2、 培训地点：锅炉房现场10.3、 培训时间：1天九、其他9.1、其余未尽事宜，甲乙双方本着对整个工程负责的态度共同商议解决，如有重大调整，另行签订补充协议。
