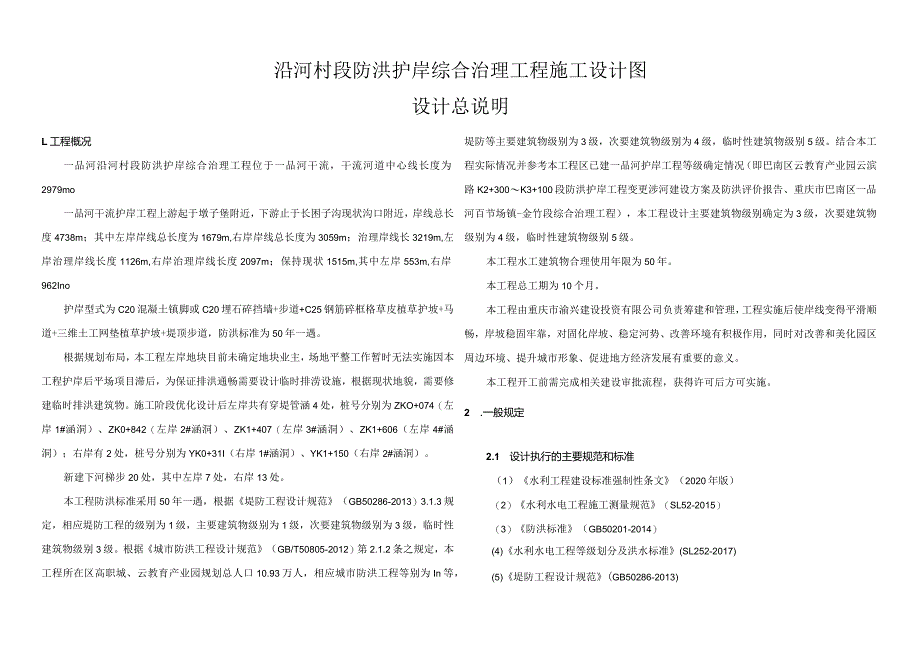

1、沿河村段防洪护岸综合治理工程施工设计图设计总说明L工程概况一品河沿河村段防洪护岸综合治理工程位于一品河干流，干流河道中心线长度为2979mo一品河干流护岸工程上游起于墩子堡附近，下游止于长困子沟现状沟口附近，岸线总长度4738m；其中左岸岸线总长度为1679m,右岸岸线总长度为3059m；治理岸线长3219m,左岸治理岸线长度1126m,右岸治理岸线长度2097m；保持现状1515m,其中左岸553m,右岸962Ino护岸型式为C20混凝土镇脚或C20埋石碎挡墙+步道+C25钢筋碎框格草皮植草护坡+马道+三维土工网垫植草护坡+堤顶步道，防洪标准为50年一遇。根据规划布局，本工程左岸地块目前未确

2、定地块业主，场地平整工作暂时无法实施因本工程护岸后平场项目滞后，为保证排洪通畅需要设计临时排涝设施，根据现状地貌，需要修建临时排洪建筑物。施工阶段优化设计后左岸共有穿堤管涵4处，桩号分别为ZKO+074（左岸1#涵洞）、ZK0+842（左岸2#涵洞）、ZK1+407（左岸3#涵洞）、ZK1+606（左岸4#涵洞）；右岸有2处，桩号分别为YK0+31I（右岸1#涵洞）、YK1+150（右岸2#涵洞）。新建下河梯步20处，其中左岸7处，右岸13处。本工程防洪标准采用50年一遇，根据堤防工程设计规范（GB50286-2013）3.1.3规定，相应堤防工程的级别为1级，主要建筑物级别为1级，次要建筑物

3、级别为3级，临时性建筑物级别3级。根据城市防洪工程设计规范（GB/T50805-2012）第2.1.2条之规定，本工程所在区高职城、云教育产业园规划总人口10.93万人，相应城市防洪工程等别为In等，堤防等主要建筑物级别为3级，次要建筑物级别为4级，临时性建筑物级别5级。结合本工程实际情况并参考本工程区已建一品河护岸工程等级确定情况（即巴南区云教育产业园云滨路K2+300K3+100段防洪护岸工程变更涉河建设方案及防洪评价报告、重庆市巴南区一品河百节场镇-金竹段综合治理工程），本工程设计主要建筑物级别确定为3级，次要建筑物级别为4级，临时性建筑物级别5级。本工程水工建筑物合理使用年限为50年。

4、本工程总工期为10个月。本工程由重庆市渝兴建设投资有限公司负责筹建和管理，工程实施后使岸线变得平滑顺畅，岸坡稳固牢靠，对固化岸坡、稳定河势、改善环境有积极作用，同时对改善和美化园区周边环境、提升城市形象、促进地方经济发展有重要的意义。本工程开工前需完成相关建设审批流程，获得许可后方可实施。2 .一般规定2.1 设计执行的主要规范和标准（1）水利工程建设标准强制性条文（2020年版）（2）水利水电工程施工测量规范（SL52-2015）（3）防洪标准（GB50201-2014）(4)水利水电工程等级划分及洪水标准(SL252-2017)(5)堤防工程设计规范(GB50286-2013)(6)水工混

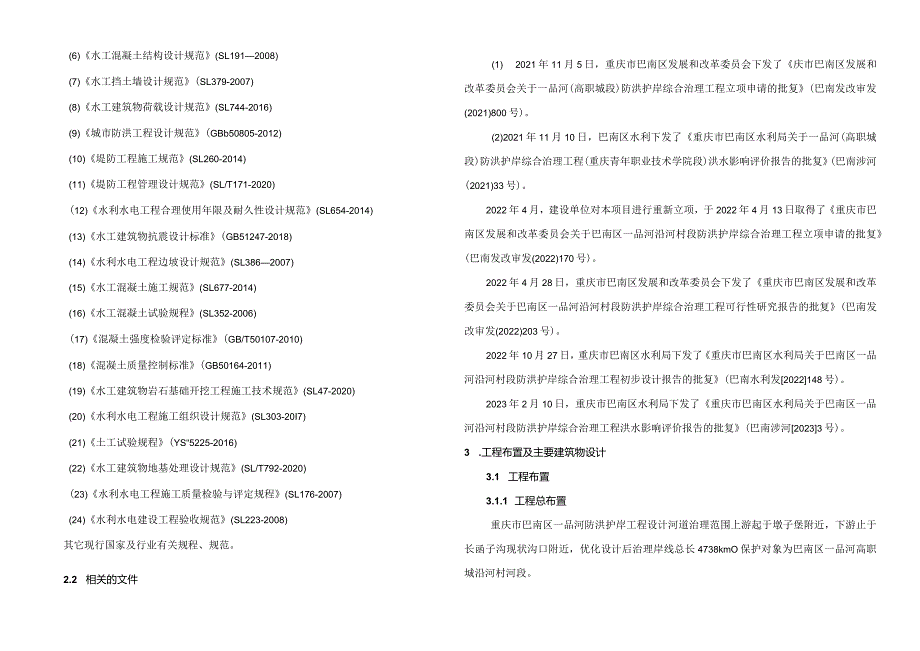

5、凝土结构设计规范(SL1912008)(7)水工挡土墙设计规范(SL379-2007)(8)水工建筑物荷载设计规范(SL744-2016)(9)城市防洪工程设计规范(GBb50805-2012)(10)堤防工程施工规范(SL260-2014)(11)堤防工程管理设计规范(SL/T171-2020)(12)水利水电工程合理使用年限及耐久性设计规范(SL654-2014)(13)水工建筑物抗震设计标准(GB51247-2018)(14)水利水电工程边坡设计规范(SL3862007)(15)水工混凝土施工规范(SL677-2014)(16)水工混凝土试验规程(SL352-2006)(17)混凝土强度

6、检验评定标准(GB/T50107-2010)(18)混凝土质量控制标准(GB50164-2011)(19)水工建筑物岩石基础开挖工程施工技术规范(SL47-2020)(20)水利水电工程施工组织设计规范(SL303-20I7)(21)土工试验规程(YS“5225-2016)(22)水工建筑物地基处理设计规范(SL/T792-2020)(23)水利水电工程施工质量检验与评定规程(SL176-2007)(24)水利水电建设工程验收规范(SL223-2008)其它现行国家及行业有关规程、规范。2.2 相关的文件(1) 2021年11月5日，重庆市巴南区发展和改革委员会下发了庆市巴南区发展和改革委员会

7、关于一品河(高职城段)防洪护岸综合治理工程立项申请的批复(巴南发改审发(2021)800号)。(2)2021年11月10日，巴南区水利下发了重庆市巴南区水利局关于一品河(高职城段)防洪护岸综合治理工程(重庆青年职业技术学院段)洪水影响评价报告的批复(巴南涉河(2021)33号)。2022年4月，建设单位对本项目进行重新立项，于2022年4月13日取得了重庆市巴南区发展和改革委员会关于巴南区一品河沿河村段防洪护岸综合治理工程立项申请的批复(巴南发改审发(2022)170号)。2022年4月28日，重庆市巴南区发展和改革委员会下发了重庆市巴南区发展和改革委员会关于巴南区一品河沿河村段防洪护岸综合治

8、理工程可行性研究报告的批复(巴南发改审发(2022)203号)。2022年10月27日，重庆市巴南区水利局下发了重庆市巴南区水利局关于巴南区一品河沿河村段防洪护岸综合治理工程初步设计报告的批复(巴南水利发2022148号)。2023年2月10日，重庆市巴南区水利局下发了重庆市巴南区水利局关于巴南区一品河沿河村段防洪护岸综合治理工程洪水影响评价报告的批复(巴南涉河20233号)。3 .工程布置及主要建筑物设计3.1 工程布置3.1.1 工程总布置重庆市巴南区一品河防洪护岸工程设计河道治理范围上游起于墩子堡附近，下游止于长函子沟现状沟口附近，优化设计后治理岸线总长4738kmO保护对象为巴南区一品

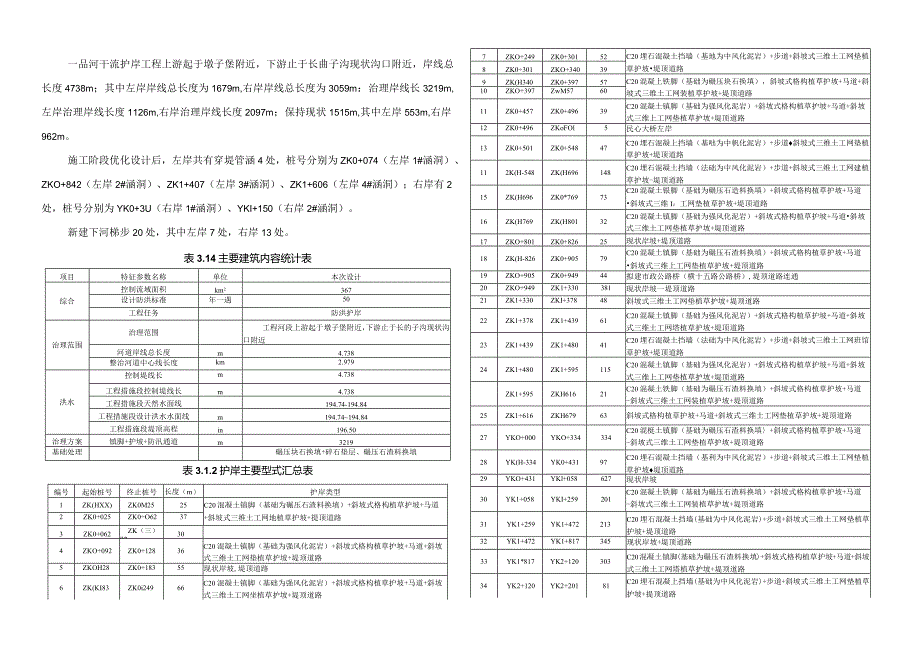

9、河高职城沿河村河段。一品河干流护岸工程上游起于墩子堡附近，下游止于长曲子沟现状沟口附近，岸线总长度4738m；其中左岸岸线总长度为1679m,右岸岸线总长度为3059m：治理岸线长3219m,左岸治理岸线长度1126m,右岸治理岸线长度2097m；保持现状1515m,其中左岸553m,右岸962m。施工阶段优化设计后，左岸共有穿堤管涵4处，桩号分别为ZK0+074（左岸1#涵洞）、ZKO+842（左岸2#涵洞）、ZK1+407（左岸3#涵洞）、ZK1+606（左岸4#涵洞）；右岸有2处，桩号分别为YK0+3U（右岸1#涵洞）、YKI+150（右岸2#涵洞）。新建下河梯步20处，其中左岸7处，右

10、岸13处。表3.14主要建筑内容统计表项目特征参数名称单位本次设计综合控制流域面积km2367设计防洪标准年一遇50工程任务防洪护岸治理范围治理范围工程河段上游起于墩子堡附近，下游止于长的子沟现状沟口附近河道岸线总长度m4.738整治河道中心线长度km2.979洪水控制堤线长m4.738工程措施段控制堤线长m4.738工程措施段天然水面线194.74-194.84工程措施段设计洪水水面线m194.74194.84工程措施段堤顶高程in196.50治理方案镇脚+护坡+防汛通道m3219基础处理碾压块石换填+碎石垫层、碾压石渣料换填表3.1.2护岸主要型式汇总表编号起始桩号终止桩号长度（m）护岸类

11、型1ZK(HXX)ZK0M2525C20混凝土镇脚（基础为碾压石渣料换填）+斜坡式格构植草护坡+马道2ZK0+025ZK0O6237+斜坡式三维土工网地植草护坡+提顶道路3ZK0+062ZK（三）92304ZKO+092ZK0+12836C20混凝土镇脚（基础为强风化泥岩）+斜坡式格构植草护坡+马道+斜坡式三维土工网垫植草护坡+堤顶道路5ZKOH28ZK0+18355现状岸坡,堤顶道路6ZK(KI83ZK0i24966C20混凝土镇脚（基础为强风化泥岩）+斜坡式格构植草护坡+马道+斜坡式三维土工网坐植草护坡+堤顶道路7ZKO+249ZK0+30152C20埋石混凝土挡墙（基地为中风化泥岩）+步

12、道+斜坡式三维土工网垫植草护坡堤顶道路8ZK0301ZKO+340399ZK(H340ZK0+39757C20混凝上铁脚（基础为碾压块石换填），斜坡式格构植草护坡+马道+斜坡式三维土工网装植草护坡+堤顶道路10ZKO+397ZwM576011ZK0+457ZK0+49639C20混凝土镇脚（基础为强风化泥岩）+斜坡式格构植草护坡+马道+斜坡式三维上工网垫植草护坡+堤顶道路12ZK0+496ZKoFOl5民心大桥左岸13ZK0+501ZK0+54847C20埋石混凝上挡墙（基咄为中帆化泥岩）+步道斜坡式三维土工网垫植草护坡+堤顶道路112K(H-548ZK(H696148C20埋石混凝土挡墙（法
