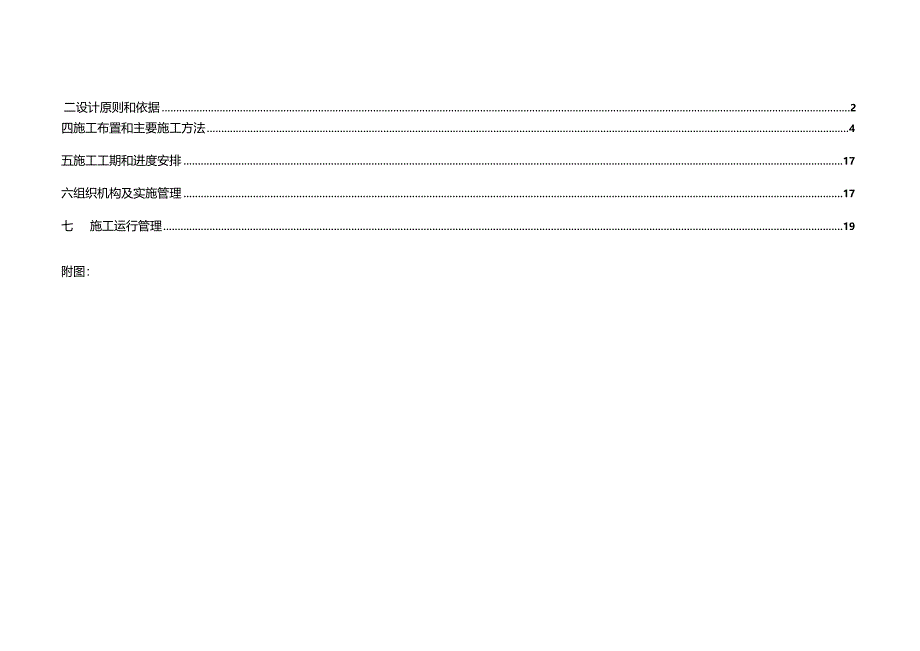

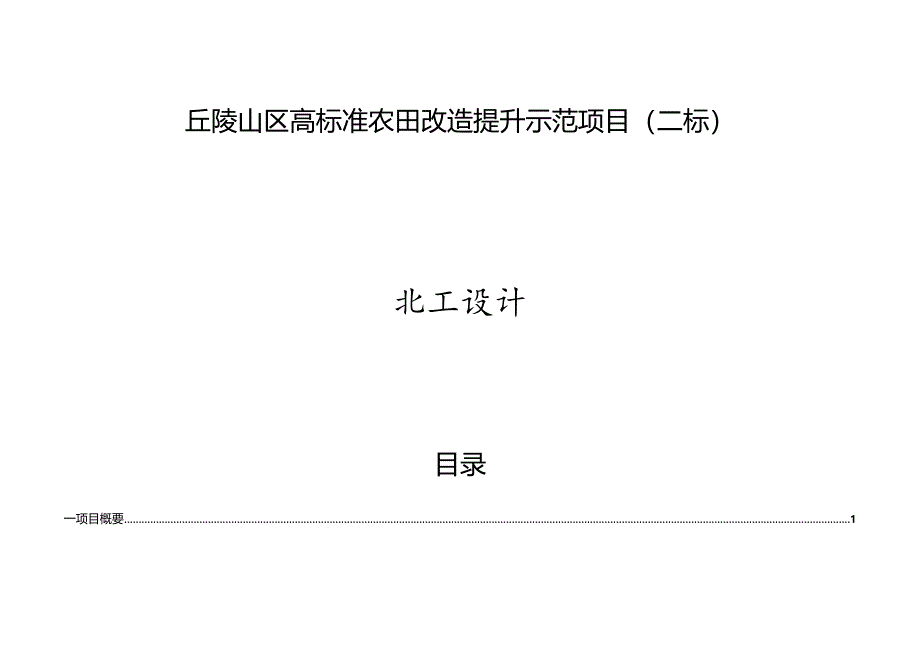

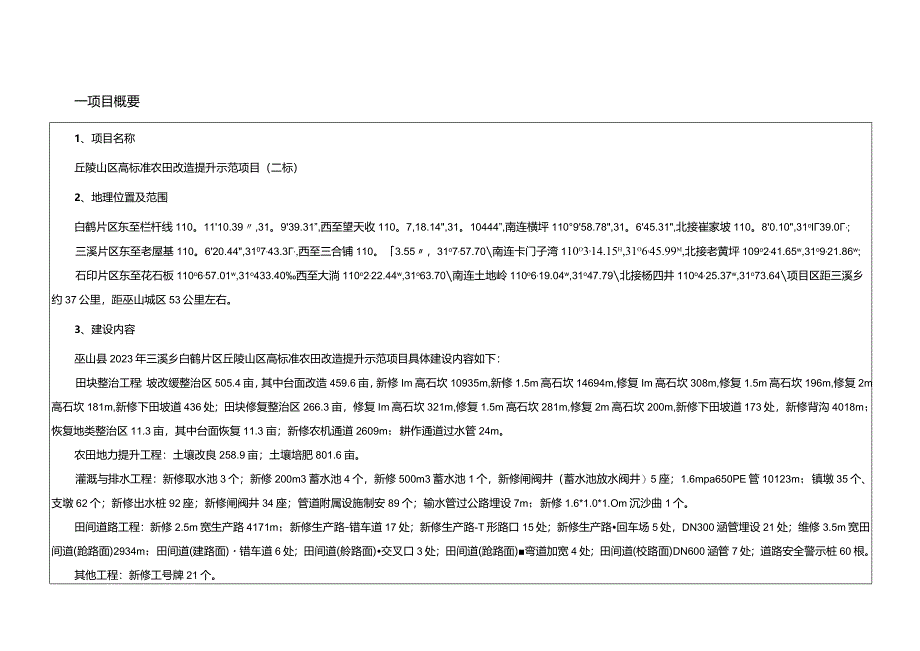

1、丘陵山区高标准农田改造提升示范项目（二标）北工设计目录一项目概要1二设计原则和依据2四施工布置和主要施工方法4五施工工期和进度安排17六组织机构及实施管理17七施工运行管理19附图：一项目概要1、项目名称丘陵山区高标准农田改造提升示范项目（二标）2、地理位置及范围白鹤片区东至栏杆线110。1110.39,31。939.31”,西至望天收110。7,18.14,31。10444”,南连横坪110958.78,31。645.31,北接崔家坡110。80.10,31ol39.0,;三溪片区东至老屋基110。620.44,3107,43.3,西至三合铺110。3.55，31o7,57.70南连卡门子湾

2、110o3,14.15h,31o6,45.99m,北接老黄坪109o2,41.65w,31o9,21.86w;石印片区东至花石板110o6,57.01w,31o433.40西至大淌110o2,22.44w,31o63.70南连土地岭110o6,19.04w,31o47.79北接杨四井110o4,25.37w,31o73.64项目区距三溪乡约37公里，距巫山城区53公里左右。3、建设内容巫山县2023年三溪乡白鹤片区丘陵山区高标准农田改造提升示范项目具体建设内容如下：田块整治工程：坡改缓整治区505.4亩，其中台面改造459.6亩，新修Im高石坎10935m,新修1.5m高石坎14694m,修复

3、Im高石坎308m,修复1.5m高石坎196m,修复2m高石坎181m,新修下田坡道436处；田块修复整治区266.3亩，修复Im高石坎321m,修复1.5m高石坎281m,修复2m高石坎200m,新修下田坡道173处，新修背沟4018m；恢复地类整治区11.3亩，其中台面恢复11.3亩；新修农机通道2609m；耕作通道过水管24m。农田地力提升工程：土壤改良258.9亩；土壤培肥801.6亩。灌溉与排水工程：新修取水池3个；新修200m3蓄水池4个，新修500m3蓄水池1个，新修闸阀井（蓄水池放水阀井）5座；1.6mpa650PE管10123m；镇墩35个、支墩62个；新修出水桩92座；新修

4、闸阀井34座；管道附属设施制安89个；输水管过公路埋设7m；新修1.6*1.0*1.Om沉沙曲1个。田间道路工程：新修2.5m宽生产路4171m；新修生产路-错车道17处；新修生产路-T形路口15处；新修生产路回车场5处，DN300涵管埋设21处；维修3.5m宽田间道(跄路面)2934m；田间道(建路面)错车道6处；田间道(舲路面)交叉口3处；田间道(跄路面)弯道加宽4处；田间道(校路面)DN600涵管7处；道路安全警示桩60根。其他工程：新修工号牌21个。4、建设工期根据工程施工受季节影响程度和农产品收获的时间，合理确定各项工程建设时间节点，综合施工难易程度等方面因素考虑，本项目建设期为6个

5、月，2023年10月2024年4月。二设计原则和依据本设计是在详实的资料基础上，充分考虑项目区实际建设实践经验和教训，吸取了农业、国土、林业、水利等部门专家的意见和建议，具体单项工程设计过程中主要参照以下依据进行：(1)中共中央国务院关于做好2022年全面推进乡村振兴重点工作的意见(2022年1月4日)(2)重庆市丘陵山区高标准农田改造提升示范项目资金管理办法的通知(渝财农(2022)122号)(3)重庆市财政局重庆市农业农村委员会关于印发重庆市农田建设补助资金管理实施细则的通知(渝财农(2022)116号)(4)农业农村部关于印发高标准农田建设项目竣工验收办法的通知(农建发(2021)5号)

6、(5)重庆市委市政府关于全面推进乡村振兴加快农业农村现代化的实施意见(重庆市委一号文件)(6)重庆市人民政府办公厅关于切实加强高标准农田建设提升粮食安全保障能力的实施意见(渝府办发(2020)27号)(7)重庆市农业农村委员会重庆市规划和自然资源局关于进一步加强高标准农田新增耕地核定管理工作的通知(渝农发(2020)54号)(8)重庆市规划和自然资源局关于规范新增耕地核定有关事宜的通知(渝规资(2022)122号)(9)重庆市农业农村委员会关于印发重庆市农田建设项目预算编制规定的通知(渝农发(2023)112号)(10)关于2023年农田改造提升项目的批复(渝农评函(2019)10号)渝农(2

7、023)(11)高标准农田建设通则(GB/T30600-2022)(12)高标准农田建设标准(NYzT2148-2012)(13)重庆市高标准农田建设规范(DB/T761-2017)(14)丘陵山区宜机化地块整理整治技术规范(DB50/T795-2017)(15)重庆市丘陵山区宜机化地块整理整治技术规范要点释义(16)重庆市丘陵山区高标准农田改造提升示范工程“四改”技术要求(2023年修订)(17)灌溉与排水工程设计标准(GB502882018)(18)给水排水工程构筑物结构设计规范(GB50069-2016)(19)乡村道路工程技术规范(GBT51224-2017)(20)农田排水工程技术规

8、范(SL/T4-2020)(21)水工挡土墙设计规范(SL379-2007)(22)水工建筑物荷载设计规范(SL744-2016)(23)公路桥涵施工技术规范(JTJ040)(24)砌体结构设计规范(GB50003-2011)(25)混凝土结构工程施工质量验收规范(GB50204-2011)(26)巫山县2022年统计公报(27)巫山县最新年度变更调查数据库(28)巫山县永久基本农田数据库(29)巫山县2022年度耕地质量等别评定成果(30)项目区1:2000正射影像图(31)项目区局部1:500实测地形图(32)现场踏勘资料(33)其他相关资料三施工条件1、交通条件项目位于巫山县三溪乡，巫山

9、县2023年三溪乡白鹤片区丘陵山区高标准农田建设改造提升示范项目涉及白鹤村、关坪村、后椅村、庙坡村、木耳村、三溪村、石柱村、双龙村、团包村和石印村共1个乡10个村，以村界及集中程度分为3个片区。白鹤片区东至栏杆线110。1110.39,31。939.31,西至望天收110。718.14,31。至4.44”,南连横坪110。958.78,31。645.31”,北接崔家坡110o8,0.10w,31ol39.0,;三溪片区东至老屋基110o6,20.44w,31743.31,西至三合铺IlOQr3.55”,31o757.70”,南连卡门子湾110o3f14.15w,31645.99,北接老黄坪10

10、9241.65,31o9,21.86w;石印片区东至花石板110o6,57.01,31o433.40w,西至大淌110o2,22.44w,31o63.70ff,南连土地岭110o6,19.04w,31o47.79w,北接杨四井110o4,25.37w,31o73.64项目区距三溪乡约37公里，距巫山城区53公里左右。项目区现有多条村级主干道，连接各村、三溪乡、巫山县城区。2、物资供应条件项目区对内对外交通便捷，项目工程建设所需钢筋、水泥、标砖、碎石等材料可从巫山城区或相邻乡镇材料市场购买。根据现场调查表明，项目建设所需的砂、碎石、片石等骨料均在巫山县骡坪镇购买，运距45km；水泥、钢筋需到巫山

11、县城购买，运距53km；标砖可以到巫山县三溪乡购买，运距约为37km。3、供水供电条件项目区农网改造已经完成，电网配套完善，电力设施及电力供应能保证项目区工程施工的需要，施工用电在农村电网使用不便的地方，各施工单位自备柴油发电机结合利用。无线电通讯覆盖项目区，为工程实施提供了良好的通讯条件。施工用水可就近从坑塘、溪河中提取。四施工布置和主要施工方法1、施工总布置由于项目区面积比较大，且地形较复杂，施工期短，故施工设施从简布置。1、施工道路项目区对外交通可利用现有乡镇公路、村级公路等。项目区内道路利用现有田间道路，在施工期间要对其进行必要的管理和定期维护。2、施工供电项目区内有380V输电线路通

12、过，农用电网密布，施工用电十分方便，仅在局部缺电的地区，在必要的地方可以架设输电线路为施工之用，在不方便架设输电线路的地区可以利用柴油机作为施工动力设备。3、混凝土生产系统由于本项目混凝土及砂浆用量较小，故不统一安排混凝土生产系统，混凝土、砂浆的拌和就近安排在建筑物附近，采用搅拌机就能够满足浇筑强度要求。4、施工及生活用水生活用水：由于项目区靠近居民点，生活用水直接使用当地生活用水。生产用水：由于项目区地表水较丰富，根据需要就近取水。5、钢筋加工、木材加工由于本项目钢筋、木材用量很少，且用料分散，故在生活区集中加工，然后运到施工地点。6、仓库和堆料场(1)水泥库为保证水泥质量，在生活区附近租赁

13、空房作为水泥仓库，并在地面铺油毡或彩条布隔潮，四周做好排水沟。(2)砂、石料堆放场砂、石料露天堆放，根据需要直接放置在搅拌机附近，堆料周围设置排水沟，防止雨水冲刷。7、工程弃土弃渣处理施工中产生的弃土弃石需运至业主指定区域，严禁堆放在耕地上或摊散在耕地面层。2、主要工程施工方法1.施工测量根据监理工程师提供的测量基准点，采用全站仪进行控制测量、施工测量、进度测量及竣工测量。增设的施工测量控制点，应设置在开挖区外，用围栏加以保护，报送监理工程师核准后使用。1、控制测量根据监理工程师的要求，以及图纸及建筑物的结构形式，设置主要断面轴线点的坐标控制网点，绘制控制网点平面布置图，并计算出建筑物关键点的

14、坐标。2、施工测量根据设计图纸标明的建筑物的各部分尺寸，按施工进度进行施工放样。先用全站仪确定建筑物的轴线点或关键点的位置，再用水准仪测出地面或建筑物施工高程，用钢尺丈量出断面尺寸，用墨线或灰粉标出，并校核准确后，交付使用。3、进度测量根据监理工程师的要求，按月进度测出当月实际完成的工程量，报监理工程师审批，做为当月工程结算的依据。4、竣工测量根据监理工程师的要求，以及有关技术规范的规定，进行竣工测量，按实测的断面点及沉降观测记录，绘制竣工图纸，编制竣工资料。2.土石方工程1、土方开挖建筑物基础采用人工开挖，开挖土方就近堆放。在土方开挖过程中，定期测量校正开挖平面尺寸和标高，并按施工图纸的要求

15、检查开挖边坡的坡度和平整度，并将测量资料交监理单位。土方开挖工程完成后，施工单位会同主管单位对主体工程开挖基础面检查清理情况进就行验收，主要按施工图纸要求检查基础开挖平面尺寸、标高和场地平整度和取样检测基础上物理力学性质指标，会同主管单位检查和验收砌体填筑前基础面有无积水或流水，基础面表面是否收扰动。施工区范围内所有垃圾及多余的土方要及时运到指定垃圾场，以便创造一个文明施工的环境。2、土方填筑土方填筑以机械为主，人工为辅，尽量采用机械作业，机械填筑一般采用推土机或铲运机运土，强力振动碾压实。土料填筑前应将表层的杂草、树根、浮土、有机质等清除干净并刨毛和洒水，使新老土料结合紧密。填筑质量应严格控制，铺碾工艺参数应经试验确定，并严格按试验参数施工。要求砂土碾压相对密度为0.65,粘性土压实度为0.93,对于涵闸等建筑物结合部位，采用蛙式打夯机连环打夯实，其压实标准与土堤一致，对于台地及其他次要部位，压实标准可以降低。3、石方工程在石方开挖过程中，定期测量校正开挖平面尺寸和标高，并按施工图纸的要求检查开挖边坡的坡度和平整度
